N10018 USB Cable(MSR Data Logger with Display)

N10018 USB Cable(MSR Data Logger with Display)

MODEL
N10018
브랜드
MSR
제품 자료
제품문의 구매하기

디스플레이형 로거를 PC에
연결해 읽고 충전하는 케이블

MSR N10018 디스플레이형 로거용 USB 케이블

견적 받기

MSR 국내 정식 공급 파트너

MSR N10018은 디스플레이형 MSR 데이터로거를 PC에 연결하는 USB 케이블(로거 연결 케이블, Logger USB Cable)입니다. 케이블 끝의 파란색 클립을 로거 케이스 상단의 금 접점 4개에 끼우면 설정과 데이터 읽기, 배터리 충전을 하나의 연결로 처리합니다.

SmartCase 하우징을 사용하는 디스플레이형 로거를 대상으로 하며, 검정 케이블에 파란색 클립이 달려 있어 다른 케이블과 구분됩니다. 교체용으로도 사용하는 이 케이블은 (주)테솔이 국내에 공식 공급합니다.

4개

로거 금 접점 클립 연결

USB

PC 연결 방식

검정

케이블 색상

파란색

클립 색상

특징

클립으로 연결하는
로거 케이블

핵심 특징현장에서 달라지는 점
클립 연결로거 케이스 상단의 금 접점 4개에 클립을 끼우므로 별도 포트 없이 연결과 분리가 빠릅니다.
USB 읽기클립으로 읽은 데이터를 USB 슬롯으로 PC에 전달하며, 소프트웨어가 로거를 바로 인식합니다.
데이터와 충전 겸용데이터 읽기와 배터리 충전을 같은 연결로 하므로 케이블을 따로 갖출 필요가 없습니다.
디스플레이형 로거 대응SmartCase 하우징을 사용하는 디스플레이형 로거 전용이어서 접점 위치가 정확히 맞습니다.
색상 구분검정 케이블에 파란색 클립을 달아 다른 케이블과 섞여도 바로 구분합니다.

연결 방법

접점 정렬과
데이터 읽기 순서

클립을 로거 케이스 상단의 금 접점 4개 위에 눌러 끼운 뒤 USB 슬롯을 PC에 연결하면 로거가 인식됩니다. 접점과 클립 핀의 위치가 어긋나면 인식되지 않으므로 클립이 접점 위에 평행하게 닿도록 위치를 조정하세요.

이 케이블은 로거와 PC를 연결해 설정하고 데이터를 내려받는 작업에 사용합니다. 설정과 데이터 내려받기는 MSR 소프트웨어에서 진행합니다.

금 접점 위에 평행하게 끼우기

접점이 닿는 면에 이물이 있으면 인식이 불안정하므로 연결 전에 닦아 두세요. 장시간 연결하는 충전 작업에서는 클립이 빠지지 않는지 중간에 확인합니다.

충전 운용

충전과 데이터 읽기를
겸하는 운용

같은 연결로 로거 배터리를 충전합니다. 데이터 읽기가 끝난 뒤에도 연결을 유지하면 충전이 이어지므로 정기 점검 때 읽기와 충전을 한 번에 마칩니다.

읽기 후 이어서 충전

현장 점검에서 로거를 회수해 PC에 연결하면 데이터를 내려받는 동안 배터리도 함께 충전됩니다. 로거 보관 선반 옆에 충전용 PC를 두면 회수 후 처리 시간이 줄어듭니다.

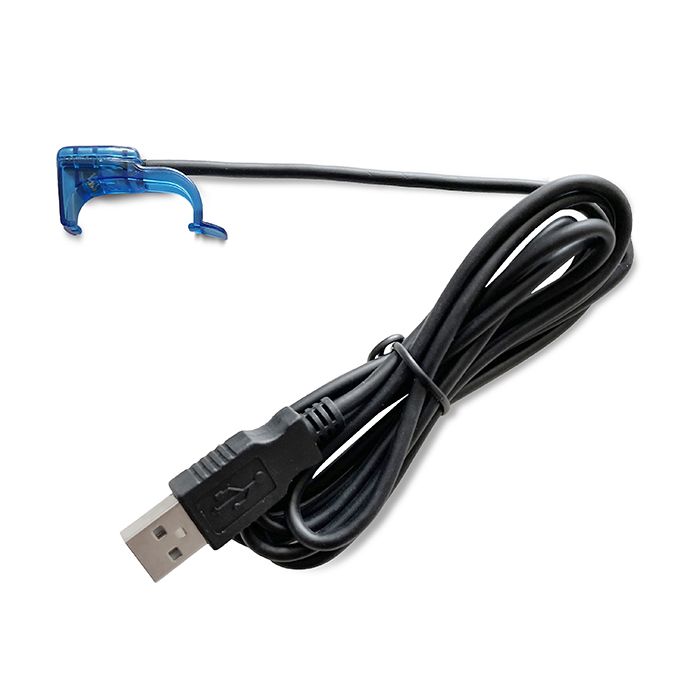

MSR N10018 - USB 커넥터가 달린 데이터로거용 케이블
USB 커넥터가 달린 데이터로거용 케이블

사양

N10018 케이블
사양

항목사양
품번N10018
구분디스플레이형 MSR 데이터로거용 USB 케이블
로거 쪽 연결클립, 로거 케이스 상단 금 접점 4개
PC 쪽 연결USB 슬롯
용도데이터 읽기, 설정, 배터리 충전
대상 로거디스플레이형 로거 (SmartCase 하우징)
색상검정 케이블, 파란색 클립

활용 분야

디스플레이형 로거의
연결 작업

  • 디스플레이형 로거 데이터 읽기 — 클립을 연결해 측정 데이터를 PC로 읽습니다.
  • 로거 배터리 충전 — 같은 연결로 배터리를 충전합니다.
  • 교체용 케이블 — 기존 케이블을 대신하는 교체용으로 사용합니다.
