로거 설정과 데이터 정리를
PC와 앱에서 하는 소프트웨어

MSR PC Software · MSR175 · ShockViewer · 데이터로거 앱

견적 받기

MSR 국내 정식 공급 파트너

MSR 소프트웨어는 MSR 데이터로거의 설정과 데이터 읽기, 충격 이벤트 분석을 맡는 PC 소프트웨어와 스마트폰 앱(로거 설정·분석 소프트웨어, Datalogger Software) 4종입니다. Windows 7 이상에서는 USB로, 앱에서는 Bluetooth LE로 연결하며 로거 모델별 측정 데이터를 차트와 보고서로 정리합니다.

읽은 데이터는 CSV와 MATLAB, Excel 형식으로 내보내고, 충격 이벤트는 ShockViewer에서 이벤트별 곡선과 스펙트럼으로 분석합니다. 로거 모델별 소프트웨어가 나뉘는 이 구성은 (주)테솔이 국내에 공식 공급합니다.

4종

PC 소프트웨어 3종과 앱 1종

Windows 7 이상

PC 소프트웨어 실행 환경

CSV · XLSX

데이터 내보내기 형식

Bluetooth LE

앱과 로거의 연결 방식

특징

읽기부터 보고서까지
이어지는 도구

핵심 특징현장에서 달라지는 점
자동 보고서가져온 데이터를 클릭 한 번으로 보고서로 만들어 측정 결과 정리 시간을 줄입니다.
보고서 표지측정 파일 요약이 담긴 표지가 들어가 보고서를 받는 쪽이 조건을 바로 파악합니다.
센서 요약센서별 측정 차트와 알람 값을 요약해 한계값 초과 여부를 보고서에서 바로 읽습니다.
충격 분석그래픽 줌과 탐색으로 충격 이벤트를 찾고 이벤트별 곡선과 측정점을 저장합니다.
스펙트럼 보기선택한 충격의 스펙트럼을 차트나 표로 보며 Magnitude, Power Spec과 가중 창을 비교합니다.
로고 교체보고서 표지와 머리글의 MSR 로고를 회사 로고로 바꿔 사내 양식으로 정리합니다.

소프트웨어 선택

로거 모델로 정하는
소프트웨어

사용할 소프트웨어는 로거 모델에 따라 정해집니다. PC Software Standard는 MSR145, MSR145WD, MSR145W2D를 설정하고 읽으며, MSR175 소프트웨어는 MSR175, MSR175Plus, MSR175Pro용 패키지입니다. ShockViewer는 MSR165의 충격 모드 데이터를 분석합니다.

스마트폰 앱은 MSR145WD와 MSR147WD(Bluetooth)용이며 Android 4.4 이상과 iPhone 4S 이후, iPad 3 이후에서 무료로 사용합니다. Windows 버전은 없습니다.

회전체 위 측정값도 정지 없이 확인

앱은 로거의 측정을 시작하고 멈추며, 회전 기계 부품처럼 접근이 어려운 지점의 실시간 데이터를 기계를 세우지 않고 확인합니다. 저장 데이터를 읽어 MSR SmartCloud로 전송합니다.

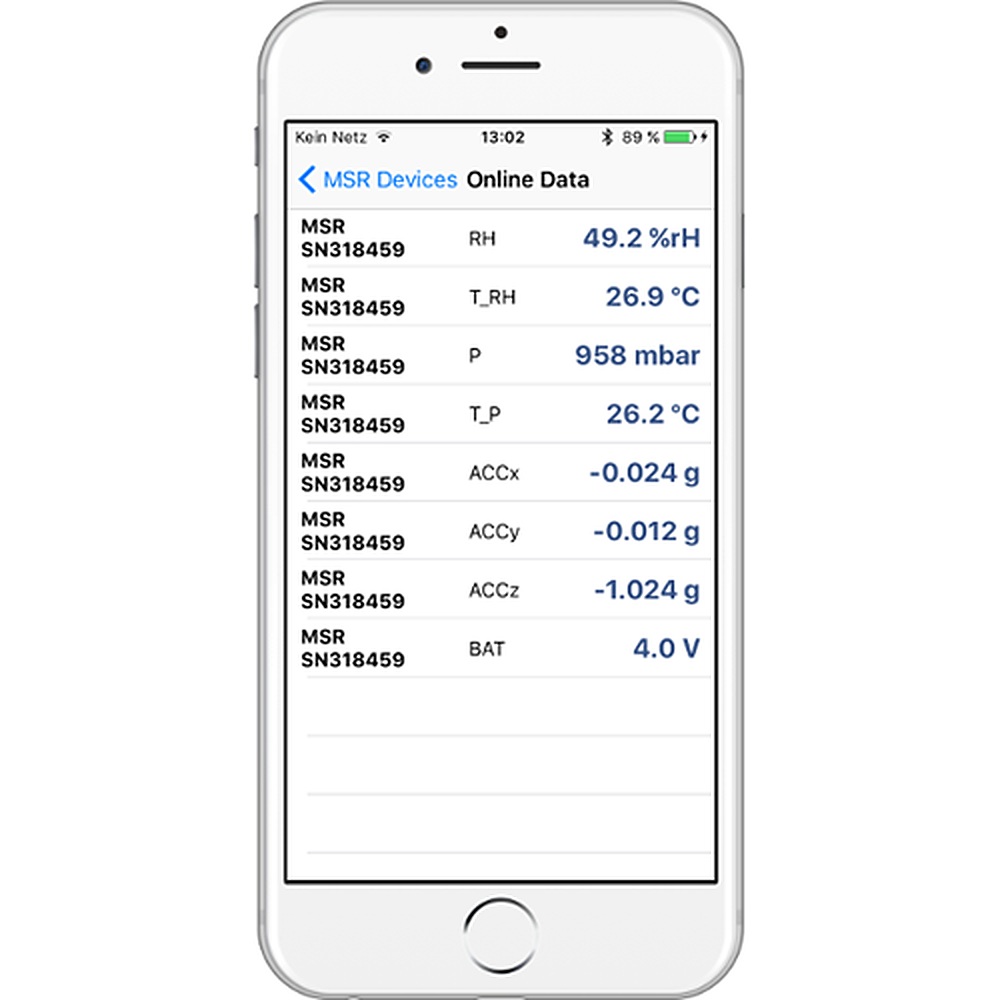

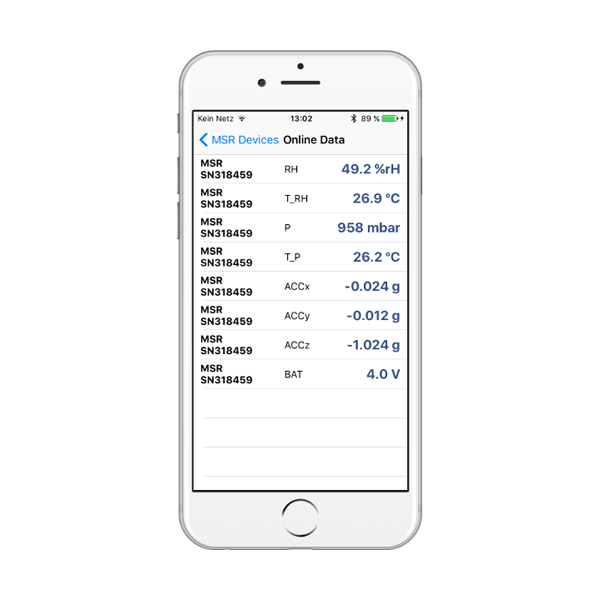

MSR App - 스마트폰 앱에 센서 측정값이 목록으로 표시된 화면
스마트폰 앱에 센서 측정값이 목록으로 표시된 화면

충격 분석

MSR175 패키지 구성과
충격 이벤트 분석

MSR175 소프트웨어 패키지는 로거 설정과 데이터 읽기를 맡는 MSR Dashboard, 요약 보고서를 만드는 MSR ReportGenerator, 충격 이벤트를 분석하는 ShockViewer Basic으로 구성됩니다. ReportGenerator는 조정 가능한 시간 범위로 보고서를 만들고 Excel, CSV, PDF로 저장합니다.

ShockViewer는 XLSX로 내보낼 때 충격 이벤트마다 시트를 만들며, 온도·습도·조도 센서가 있는 MSR165의 경우 이 데이터도 차트로 표시합니다.

이벤트별로 나눠 보는 충격 곡선

운송이나 설비 충격 기록은 이벤트별 곡선과 스펙트럼을 함께 봐야 원인 구간이 드러납니다. 스펙트럼 분석은 Rectangle, Gauss, Hamming 같은 가중 창을 선택해 비교합니다.

사용 방법

MSR 소프트웨어 4종
로거별 선택과 첫 판독 순서

MSR PC Software는 MSR145 계열 로거를 USB로 설정하고 판독하며, MSR175 소프트웨어와 MSR165 ShockViewer는 해당 로거 전용 PC 소프트웨어입니다. Bluetooth 로거 MSR145WD·147WD는 스마트폰의 MSR DataLogger 앱으로도 읽습니다.

소프트웨어·도구하는 일
MSR PC Software (Standard)MSR Setup(설정), Reader(판독), Online, Viewer(그래프·표), MATLAB·CSV 내보내기 (Windows 7 이상)
MSR PC Software ProMSR145 계열용 새 설정·분석 소프트웨어
MSR175 PC SoftwareMSR Dashboard, MSR ReportGenerator, MSR ShockViewer 기본판
MSR165 ShockViewer충격 이벤트 확대·탐색, 스펙트럼 분석, 보고서
MSR DataLogger 앱MSR145WD·147WD 기록 시작·정지, 실시간 값, SmartCloud 전송 (Android 4.4 이상, iPhone 4S 이후, iPad 3 이후)

처음 연결하는 순서

순서할 일
1사용할 로거 모델에 맞는 소프트웨어를 고르세요. MSR145 계열은 PC Software, MSR175 계열은 MSR175 소프트웨어, MSR165 충격 데이터는 ShockViewer입니다.
2소프트웨어를 설치한 뒤 로거를 USB로 PC에 연결합니다. MSR175 소프트웨어는 이전 버전을 먼저 삭제하고 설치하세요.
3MSR PC Software에서는 Setup으로 측정 간격을 정하고 Write basic settings를 눌러 설정을 로거에 저장합니다.
4기록이 끝나면 다시 연결해 Reader로 데이터를 읽고, Viewer에서 그래프로 확인한 뒤 필요한 형식으로 내보내세요.
5스마트폰으로 Bluetooth 로거를 읽을 때는 MSR DataLogger 앱에서 로거를 선택해 실시간 값을 확인하고 SmartCloud로 전송합니다.

Write basic settings를 누를 때 PC 시각이 로거로 전송됩니다. 설정 전에 PC 날짜와 시각이 맞는지 확인하세요. 앱에는 Windows 버전이 없습니다.

사양

4개 소프트웨어
비교 사양

항목MSR PC Software (Standard)MSR175 소프트웨어MSR165 ShockViewerMSR 데이터로거 앱
구분PC 소프트웨어PC 소프트웨어 패키지PC 소프트웨어스마트폰 앱
대상 로거MSR145, MSR145WD, MSR145W2DMSR175, MSR175Plus, MSR175ProMSR165MSR145WD, MSR147WD (Bluetooth)
실행 환경Windows 7 이상, USB 포트Windows 7 이상, USB 포트Windows 7 이상, USB 포트Android 4.4 이상 (Bluetooth 4.0 LE), iPhone 4S 이후, iPad 3 이후 (Windows 해당 없음)
버전 · 배포일6.11.03 · 2026-07-031.02.59 · 2026-06-241.02.31 · 2025-09-30Google Play · App Store 무료 배포
내보내기CSV, MATLAB (보조 프로그램)Excel, CSV, PDF (ReportGenerator)CSV, XLSX (이벤트별 시트)MSR SmartCloud 전송
구성Setup, Reader, Online, Viewer 4개 프로그램MSR Dashboard, ReportGenerator, ShockViewer Basic충격 이벤트 곡선 · 스펙트럼 분석측정 시작 · 정지, 실시간 값, 저장 데이터 읽기
에디션Standard (Pro 에디션도 있음)해당 없음해당 없음해당 없음

공통 사양

항목사양
보고서 로고표지와 머리글의 MSR 로고를 회사 로고로 교체
스펙트럼 종류Magnitude, Power Spec 등 (ShockViewer)
가중 창Rectangle, Gauss, Hamming 등 (ShockViewer)
MSR175 파일.msr175 형식으로 자동 저장
설치 주의MSR175 소프트웨어는 이전 버전을 삭제한 뒤 설치

활용 분야

로거 데이터를
읽고 분석하는 현장

  • 측정 결과 확인 — 로거 데이터를 PC에서 차트로 확인합니다.
  • 운송·설비 충격 기록 — 충격 이벤트를 분석하고 보고서로 남깁니다.
  • 외부 분석 연계 — 측정 데이터를 Excel이나 MATLAB으로 옮겨 분석합니다.
  • 현장 판독 — 스마트폰으로 현장에서 로거 데이터를 읽습니다.

선택 가이드

목적에 맞는
MSR 소프트웨어 선택

이럴 때 (현장 조건)권장 모델선택 이유
MSR145 계열 로거를 PC에서 설정하고 읽을 때MSR PC Software (Standard)MSR145, 145WD, 145W2D를 지원합니다.
MSR175 로거를 사용할 때MSR175 소프트웨어Dashboard, ReportGenerator, ShockViewer Basic을 함께 설치합니다.
MSR165의 충격 데이터를 분석할 때ShockViewer충격 이벤트 곡선과 스펙트럼 분석에 특화됩니다.
스마트폰에서 Bluetooth 로거를 읽을 때데이터로거 앱MSR145WD와 147WD를 지원하고 SmartCloud로 전송합니다.

구성·옵션

소프트웨어 구성표

항목구분대상 · 비고
MSR PC SoftwarePC 소프트웨어 (Standard)Pro 에디션도 있음
MSR175 softwarePC 소프트웨어MSR175 계열 로거용
MSR ShockViewerPC 소프트웨어MSR165 충격 로거 데이터
MSR 앱스마트폰 앱MSR145WD · MSR147WD (Bluetooth LE)용
