입구가 낮은 가마의 여러 지점을
재는 평판 열전대 로거

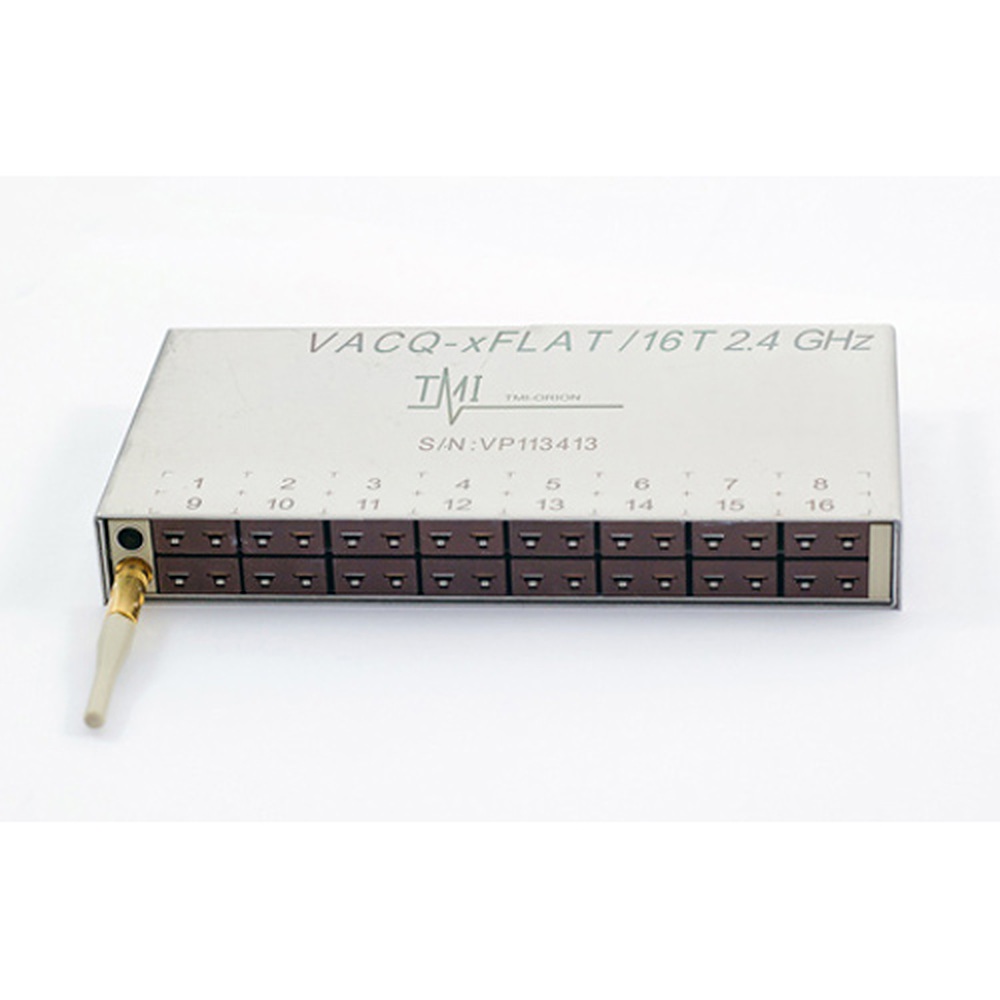

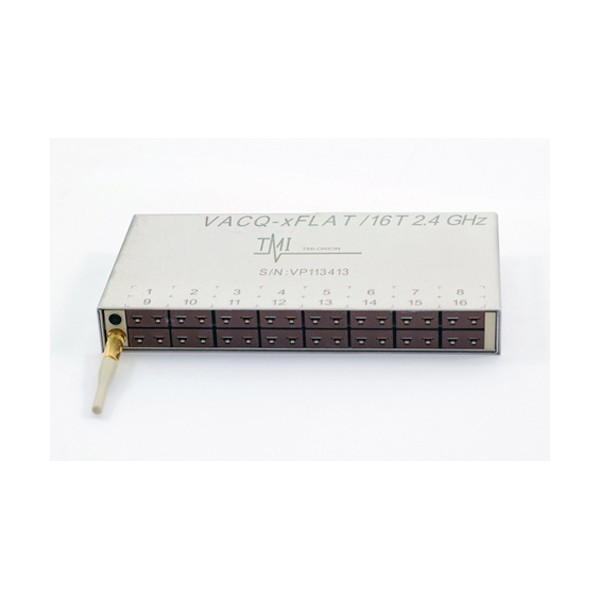

JRI-TMI VACQ xFlat 다채널 열전대 온도 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI VACQ xFlat은 높이 11 ~ 40 mm 평판 본체에 K형 또는 T형 열전대를 4 · 8 · 16 · 32채널로 연결하는 다채널 열전대 온도 밸리데이터(가마·오븐 온도 프로파일 로거)입니다. 내부 기준 <±0.1 °C(0 ~ +140 °C, k=2)의 정밀도로 입구가 낮은 가마와 오븐의 지점별 온도를 기록합니다.

본체가 납작해 플랫 액세스 가마처럼 개구부가 낮은 설비에도 들어가고, 1초 간격부터 기록하므로 짧은 승온 구간도 남깁니다. 본체의 사용 범위는 전원 구성에 따라 정해집니다. 이 밸리데이터는 (주)테솔이 국내에 공식 공급합니다.

4 ~ 32채널

K형 · T형 열전대

11 mm

VXP1 모델 높이

43,600개

1.4 모델 채널당 메모리

1초

최소 기록 간격

특징

낮은 개구부에 맞춘
평판 구조

핵심 특징현장에서 달라지는 점
높이 11 ~ 40 mm 평판 본체가마와 오븐 입구 높이에 맞춰 모델을 고르므로 낮은 개구부에도 로거를 그대로 통과시킵니다.
K형 · T형 열전대 4 ~ 32채널모델에 따라 4 · 8 · 16 · 32개 지점을 동시에 기록해 한 번의 통과로 온도 분포를 얻습니다.
015S 배터리 · AC 어댑터 전원공정 형태에 따라 배터리 또는 AC 어댑터를 고를 수 있으므로 장시간 기록과 이동 기록에 모두 대응할 수 있습니다.
Radio · FullRadio 옵션무선 버전은 양방향 전송으로 무선 시작과 실시간 읽기를 지원해 공정 중 값을 확인합니다.
Qlever 소프트웨어설정과 데이터 내려받기를 PC에서 처리하고 선택 모듈로 Part 11 가이드라인 대응 기능을 더합니다.

열 환경

로거 본체 사용 범위와
열차단 쉴드

로거 본체의 사용 범위는 전원에 따라 다릅니다. 015S 배터리 모델은 -55 ~ +140 °C, VXP1 스테인리스 모델은 0 ~ +140 °C, AC 어댑터 모델은 0 ~ +60 °C입니다. 열전대 자체는 K형이 +1300 °C, T형이 +400 °C까지 기록하지만 이는 센서 범위이며 본체의 사용 범위와 구분합니다.

+140 °C를 넘는 공정에서는 본체를 열차단 쉴드(thermal shield)에 넣어 사용합니다. 본체는 침수나 증기 오토클레이브용이 아니므로 멸균기 검증에는 NanoVACQ PT를 선택합니다.

Radio 버전과 Qlever

Radio와 FullRadio 버전은 2.4 GHz ISM 대역(2.405 ~ 2.475 GHz)에서 최대 +5 dBm으로 데이터를 전송합니다. 데이터는 PC용 Qlever로 설정하고 내려받으며, Qlever의 선택 모듈인 Authentication-Tracking 모듈과 Pharma 모듈이 FDA 21 CFR Part 11 가이드라인 대응 기능을 갖춥니다. 요건 충족은 소프트웨어와 사용 기관의 운영 절차가 함께 갖춰질 때 성립합니다.

사용 방법

VACQ xFlat 다채널 로거
Qlever 설정과 Radio 판독

VACQ xFlat은 Qlever로 4~32채널 기록 조건을 설정하고 공정 후 USB 유선 인터페이스로 내려받습니다. Radio 버전은 실시간 판독을, FullRadio 버전은 무선 설정·시작과 실시간 판독을 지원합니다.

소프트웨어·도구하는 일
Qlever획득 간격·기간·시작 조건 설정, 데이터 내려받기, 배터리 잔량 경고
USB 유선 인터페이스로거를 PC에 연결(별도 주문)
TMI-Orion radio transceiverFullRadio 버전의 무선 설정·시작·판독(별도 주문)
Authentication-Tracking · Pharma 모듈 (선택)FDA 21 CFR Part 11 가이드라인 대응 기능

처음 연결하는 순서

순서할 일
1Windows PC에 Qlever를 설치하고 USB 유선 인터페이스를 연결하세요. FullRadio 버전은 radio transceiver를 PC에 연결합니다.
2xFlat 모델에 맞춰 열전대를 4·8·16·32채널로 연결하고 로거를 인터페이스에 연결합니다.
3획득 간격(1초~59분 59초)과 기록 기간(일·시·분)을 정하고 즉시 시작이나 날짜·시각을 지정한 지연 시작을 고르세요.
4공정이 +140 °C를 넘으면 로거를 열차단 쉴드에 넣어 가마나 오븐에 통과시킵니다.
5기본 버전은 공정 후 인터페이스에 다시 연결해 내려받고, Radio·FullRadio 버전은 공정 중 Qlever에서 값을 확인하세요.

AC 어댑터 구성의 본체 사용 범위는 0 ~ +60 °C로 015S 배터리 구성(-55 ~ +140 °C)보다 좁습니다. 공정 온도가 +140 °C를 넘으면 로거를 열차단 쉴드로 보호해야 합니다.

사양

모델별 채널과
공통 사양

모델열전대 채널채널당 메모리
VACQ xFlat 1.4443,600개

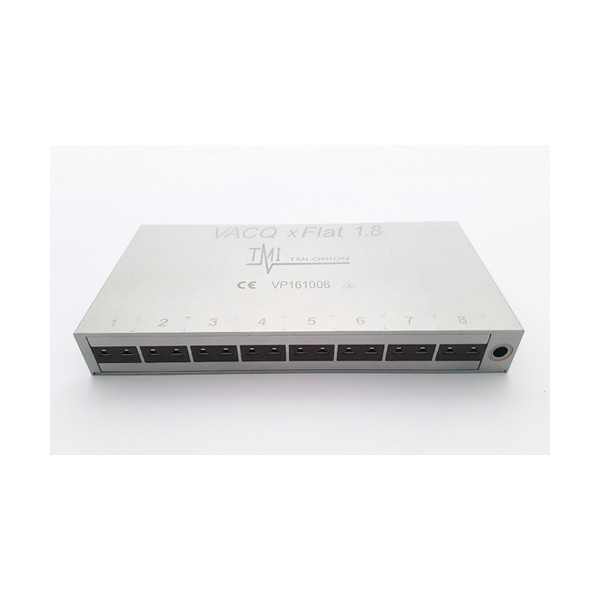

VACQ xFlat 1.8826,100개
VACQ xFlat 2.816 (8채널 2줄)13,700개
VACQ xFlat 4.832 (8채널 4줄)13,700개

시리즈 공통 사양

항목사양
열전대 형식K형 (풀스케일 +1300 °C), T형 (풀스케일 +400 °C). B · S · N 등은 요청 시
사용 범위-55 ~ +140 °C (015S 배터리). 0 ~ +140 °C (VXP1 스테인리스). 0 ~ +60 °C (AC 어댑터). +140 °C 초과 시 열차단 쉴드
내부 기준 불확도<±0.1 °C (0 ~ +140 °C), k=2
기록 간격최소 1초 ~ 최대 59분 59초
크기1.4 VXP1: 82 × 11 × 107 mm. 1.8 VXP1: 153 × 11 × 80 mm. 015S · AC 버전: 150 × 20 × 80 mm. 4.8: 150 × 40 × 80 mm
재질·전원304L 스테인리스 (VXP1) 또는 아노다이징 알루미늄. AC 어댑터(+ 백업 배터리) 또는 사용자 교체 015S 배터리 2개
방수침수 · 증기 오토클레이브용 아님
연결·소프트웨어USB 유선 인터페이스, Qlever
레퍼런스 채널2.8 Radio: 3채널. 4.8 Radio: 6채널
범용 커넥터 (Radio)2.8 Radio 16 Universal (T · J · K · N · B · R · S · E). 4.8 Radio 32 Universal (T 타입 미니어처)

활용 분야

가마와 오븐의
온도 분포 확인

  • 플랫 액세스 가마 — 개구부가 낮은 가마의 온도 프로파일을 기록합니다.
  • 다채널 오븐·가마 — 지점별 온도를 한 번의 통과로 비교합니다.
  • 열처리 공정 — 열전대 여러 가닥을 사용하는 공정의 이력을 남깁니다.
  • 공정 모니터링 — Radio 버전으로 실시간 값을 확인합니다.

선택 가이드

채널 수와
열전대 형식으로 선택

모델이럴 때 고르세요
VACQ xFlat 1.4 · 1.8열전대 4 · 8채널이면 충분할 때
VACQ xFlat 2.8 · 4.816 · 32채널이 필요하고 Radio 옵션을 사용할 때

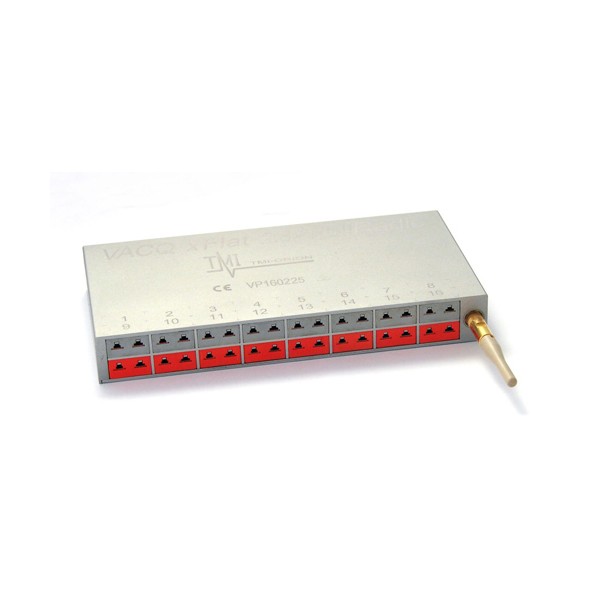

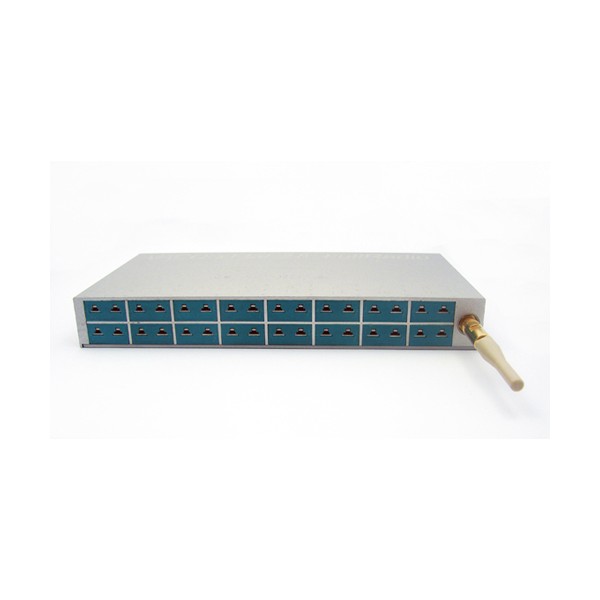

VACQ xFlat universal FullRadioB · S 등 다른 열전대 형식을 섞어 사용할 때
NanoVACQ PT멸균기 안 압력과 온도를 함께 볼 때

구성·옵션

모델과 전원 구성

구분내용
모델VACQ xFlat 1.4 · 1.8 · 2.8 · 4.8
열전대K형 또는 T형 (요청 시 B · S · N 등)
전원AC 어댑터(백업 배터리) 또는 015S 배터리 2개
통신·소프트웨어USB 유선, Qlever, Radio · FullRadio 옵션

온도 프로파일 기록은 열전대와 로거 입력의 교정 상태가 결과를 좌우합니다. 교정 주기와 증빙 범위는 공정 요구에 맞춰 정하며, 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.
