JRI-TMI 다채널 온도 밸리데이터

JRI-TMI 다채널 온도 밸리데이터

MODEL
VACQ xFlat universal FullRadio
브랜드
TMI-ORION

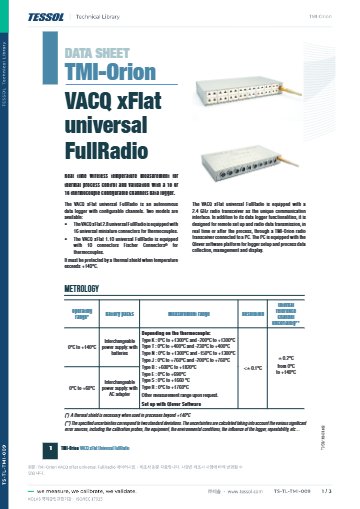

제품 자료
제품문의 구매하기

채널마다 다른 열전대를 연결해
무선으로 전송하는 다채널 로거

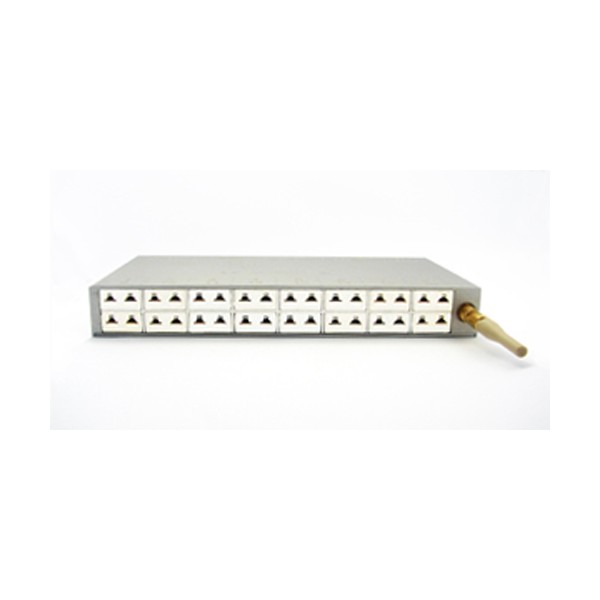

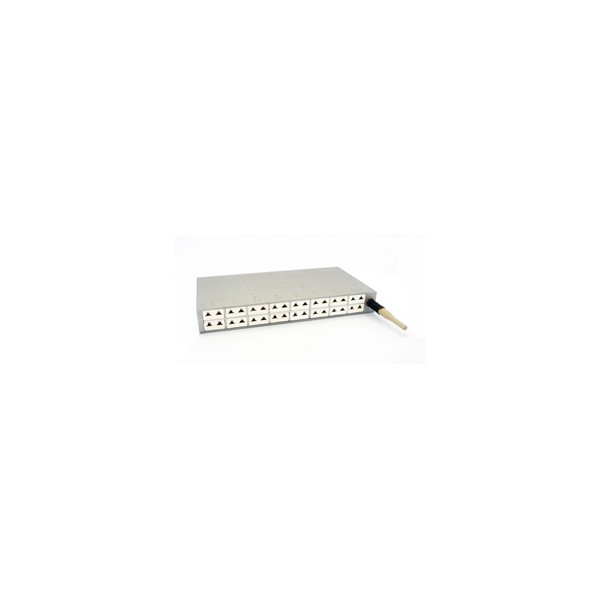

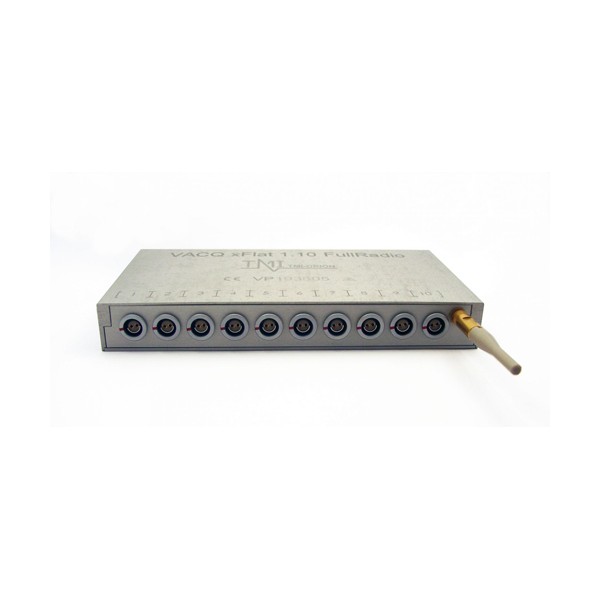

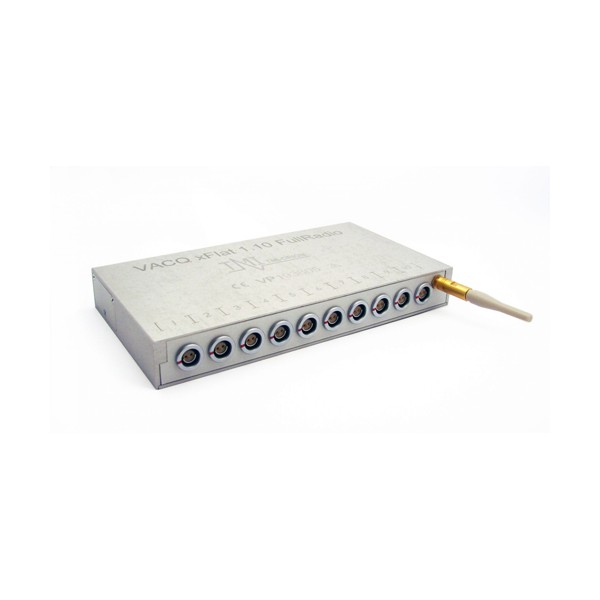

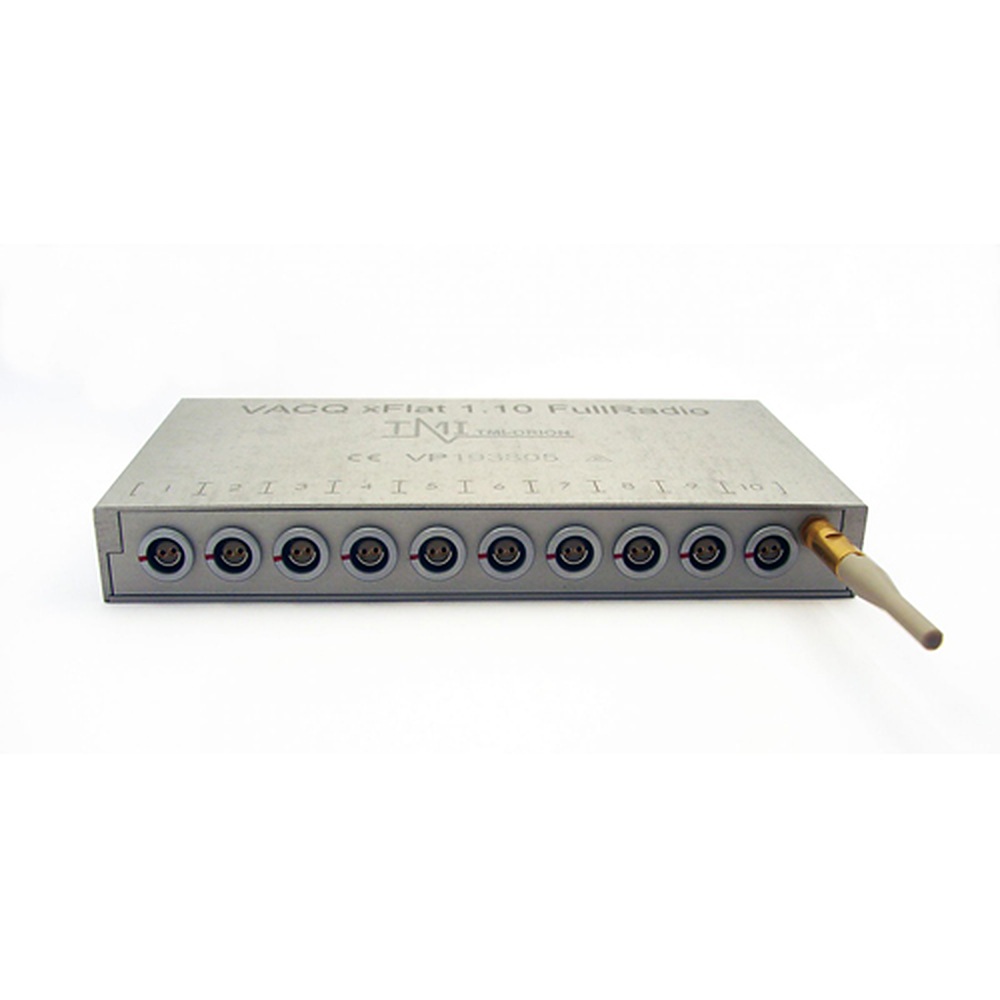

JRI-TMI VACQ xFlat universal FullRadio

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI VACQ xFlat universal FullRadio는 채널마다 K·T·N·J·B·E·S·R형 열전대를 Qlever에서 설정하고 2.4 GHz 무선으로 측정값을 실시간 전송하는 범용 커넥터 무선 다채널 열전대 데이터로거(밸리데이터)입니다. 16채널 2.8과 10채널 1.10 두 모델이 있습니다.

온도대가 다른 공정을 한 대로 기록하므로 열전대 형식이 바뀌어도 로거를 교체하지 않습니다. 배터리 구동 범위를 넘는 공정은 열차단 쉴드에 넣어 사용하며, 한 공정에서 K형과 T형을 섞어 쓸 수 있는 이 밸리데이터는 (주)테솔이 국내에 공식 공급합니다.

10 · 16

모델별 범용 커넥터 수

8종

지원 열전대 형식

2.4 GHz

무선 전송 대역

+140 °C

쉴드 없이 쓰는 상한

특징

열전대 형식을 섞어 사용하는
범용 입력

핵심 특징현장에서 달라지는 점
범용 커넥터채널마다 열전대 형식을 Qlever에서 정하므로 한 공정에서 K형과 T형을 섞어도 로거를 바꾸지 않습니다.
열전대 8종저온부터 +1820 °C급 고온까지 형식을 바꿔 연결해 공정 온도대에 맞춥니다.
2.4 GHz 실시간 무선 전송챔버 문을 열지 않고 측정값을 실시간으로 받아 공정 진행을 바로 확인합니다.
Pt1000 냉접점 센서냉접점과 내부 온도를 Pt1000으로 측정하므로 열전대 판독의 기준 접점 오차를 줄입니다.
1초 ~ 59분 59초 기록 간격온도가 급변하는 구간은 1초 간격으로 기록하고, 장시간 공정은 간격을 늘려 메모리를 아낍니다.
Qlever 하나로 설정·시작·판독프로그램을 오가지 않고 한 소프트웨어에서 작업을 마칩니다.

사용 범위

열전대 범위와
로거 사용 범위

열전대 형식별 범위는 센서가 측정하는 온도 범위이고, 로거 본체의 사용 범위와는 다릅니다. 배터리로 구동하는 본체는 0 ~ +140 °C, AC 어댑터를 사용하면 0 ~ +60 °C이며 +140 °C를 넘는 가마 입구 같은 곳은 열차단 쉴드에 넣어야 합니다.

본체는 방수가 아니므로 물이 닿는 공정에는 사용하지 않습니다. 내부 기준 불확도는 0 ~ +140 °C에서 ±0.2 °C(k=2)입니다.

열차단 쉴드 사용

사용 범위를 넘는 고온 공정에서는 본체를 열차단 쉴드에 넣고 열전대 리드만 쉴드 밖으로 빼내 공정에 삽입합니다. 쉴드 안에서도 무선 모듈은 동작하므로 챔버 밖에서 값을 실시간으로 받습니다.

무선 수신

안테나와 수신 위치
설계

기본 49 mm 안테나로 가시거리 25 m를 확보하며, 장비 벽이 두꺼우면 원격 안테나 옵션을 함께 검토합니다. 설정과 판독은 라디오 트랜시버와 Qlever로 처리하고 전송 방식은 IEEE 802.15.4 기반 양방향 프로토콜입니다.

사양

16채널·10채널 모델과
공통 사양

항목VACQ xFlat 2.8 universal FullRadioVACQ xFlat 1.10 universal FullRadio
커넥터범용 미니어처 열전대 커넥터 16개Fischer 커넥터 10개
공통 사양 적용아래 공통 사양과 동일아래 공통 사양과 동일

시리즈 공통 사양

항목사양
열전대 범위K 0 ~ +1300 °C · −200 ~ +1300 °C · T 0 ~ +400 °C · −230 ~ +400 °C · N 0 ~ +1300 °C · −150 ~ +1300 °C · J 0 ~ +760 °C · −200 ~ +760 °C · B +600 ~ +1820 °C · E 0 ~ +690 °C · S 0 ~ +1660 °C · R 0 ~ +1760 °C
내부 기준 불확도±0.2 °C (0 ~ +140 °C) (k=2)
로거 사용 범위0 ~ +140 °C (배터리) · 0 ~ +60 °C (AC 어댑터) · +140 °C 넘으면 열차단 쉴드
메모리열전대 채널당 13700개 (EEPROM, 비휘발성)
기록 간격최소 1초 ~ 최대 59분 59초 · 기간은 일·시·분 단위, 시작은 날짜·시·분 단위 설정
무선2.4 GHz ISM 대역 (2.405 ~ 2.475 GHz) · IEEE 802.15.4 기반 양방향 프로토콜 · 사용자 RF 채널 14개 · 최대 +5 dBm · 스타 구성
안테나기본 49 mm, 가시거리 25 m · 원격 안테나 옵션
전원AC 어댑터(+ 백업 배터리 팩) 또는 사용자 교체 015S 배터리 2개 · Qlever 배터리 잔량 경고
본체아노다이징 알루미늄 · 150 × 20 × 80 mm · 방수 아님
냉접점 센서Pt1000 (냉 접점 · 내부 온도)
소프트웨어라디오 트랜시버와 Qlever로 설정 · 시작 · 판독 · 실시간 또는 사후 전송

활용 분야

고온·다공정
밸리데이션

  • 제약 공정 — 액체 질소를 사용하는 공정과 발열 물질 제거 공정을 기록합니다.
  • 세라믹 소성 — 열전대 형식에 따라 최대 +1820 °C까지 측정합니다.
  • 자동차 열처리 — 공정마다 다른 열 프로파일을 한 대로 기록합니다.
  • 챔버 프로파일 밸리데이션 — 챔버 안 여러 지점의 온도 분포를 확인합니다.

선택 가이드

열전대 형식과
유무선 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
열전대 형식이 여러 가지이고 무선 수신이 필요할 때VACQ xFlat universal FullRadio채널마다 8종 형식을 설정하고 2.4 GHz로 실시간 전송합니다.
K형 또는 T형만 사용하고 유선으로 충분할 때VACQ xFlatK형·T형 평판 로거로 4·8·16·32채널 구성이 있습니다.
배터리 구동 범위를 넘는 가마 입구를 측정할 때열차단 쉴드 구성쉴드에 본체를 넣고 리드만 공정에 삽입합니다.

구성·옵션

모델과
전원·수신 구성

구성내용비고
로거 모델2.8 universal FullRadio (커넥터 16개) · 1.10 universal FullRadio (커넥터 10개)택일
무선 수신라디오 트랜시버와 Qlever설정·시작·판독
전원AC 어댑터(백업 배터리 팩) 또는 015S 배터리 2개택일
안테나기본 49 mm · 원격 안테나옵션
열차단 쉴드고온 공정용옵션

관련 제품

xFlat universal과 함께 보는
JRI-TMI 밸리데이터
