JRI-TMI PicoVACQ -PT 무선 벨리데이터(압력,온도)

JRI-TMI PicoVACQ -PT 무선 벨리데이터(압력,온도)

MODEL
PicoVACQ -PT
브랜드
TMI-ORION
제품 자료
제품문의 구매하기

캔과 병 안에 넣어 쓰는
17 mm 압력·온도 밸리데이터

JRI-TMI PicoVACQ PT 소형 압력 · 온도 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

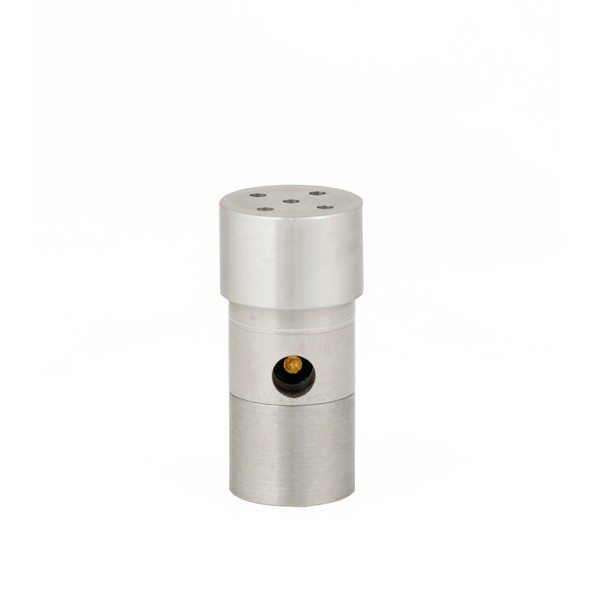

JRI-TMI PicoVACQ PT는 지름 17 mm 316L 스테인리스 본체에 피에조 저항 압력 센서와 보정용 내부 백금 센서를 담은 USB 유선 압력·온도 밸리데이터(압력 온도 데이터로거)입니다. 30 mbar ~ 15 bar 구간에서 ±30 mbar(k=2)의 불확도로 멸균·살균 중인 캔·병·파우치 안의 압력과 온도를 기록합니다.

본체가 작은 용기 안에 그대로 들어가므로 외부 케이블 없이 용기 내부의 실제 값을 얻습니다. 온도 불확도는 0 ~ 140 °C 구간에서 ±0.1 °C(k=2)이고 측정 채널마다 8,000개를 저장합니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

316L

스테인리스 본체

0.7 mbar

압력 분해능

0.02 °C

온도 분해능

초당 4회

기록 속도 상한

특징

작은 본체에 담은
압력과 온도 센서

핵심 특징현장에서 달라지는 점

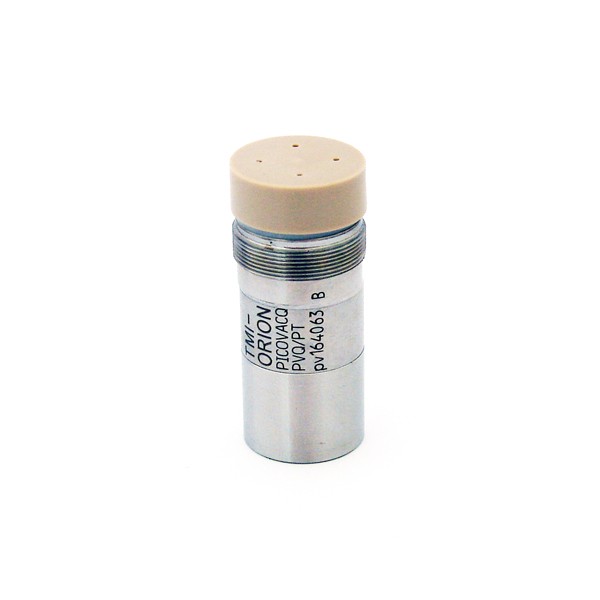

소형 원통 본체캔과 병 같은 작은 용기에 넣은 채 살균 공정을 통과하므로 용기 내부의 실제 값을 얻습니다. PEEK 덮개를 사용하면 지름이 16 mm입니다.
압력·온도 동시 기록피에조 저항 압력 센서와 내부 백금 센서가 같은 시각의 값을 남겨 압력과 온도의 관계를 한 이력에서 판독합니다.
초당 4회 ~ 59분 59초 간격빠른 압력 변화와 긴 열처리 추이를 같은 로거로 기록하므로 공정에 따라 장비를 바꾸지 않습니다.
채널당 8,000개 메모리긴 공정에서도 측정 채널마다 8,000개까지 보관하여 공정이 끝난 뒤 한 번에 내려받습니다.
배터리 팩 선택팩 종류에 따라 사용 온도 범위가 달라지므로 냉각 구간까지 포함한 공정 온도에 맞춰 고릅니다.
USB 유선 인터페이스무선 부품이 없어 본체가 단순하고, 공정 후 인터페이스에 올려 Qlever로 내려받습니다.

배터리 팩

팩 종류가 정하는
사용 온도 범위

로거의 사용 온도는 결합하는 배터리 팩이 결정합니다. 015P와 015PV는 0 ~ +140 °C, 015PW와 015PWV는 -30 ~ +85 °C, 015M은 -30 ~ +100 °C, 016T와 016PTA는 -30 ~ +140 °C입니다. 냉동 구간을 지나는 공정에는 영하 범위를 갖춘 팩을 고르고, 팩마다 높이가 35 ~ 83 mm로 다르므로 용기 안 공간도 함께 확인하세요.

온도 불확도 ±0.1 °C는 요청 시 ±0.05 °C 사양으로 구성할 수 있으며, 두 값 모두 0 ~ 140 °C 구간 기준입니다. 30 bar 범위를 사용하면 불확도는 ±100 mbar입니다.

방폭·소프트웨어

Ex 버전과
Qlever 모듈

Ex 버전과 Qlever 소프트웨어

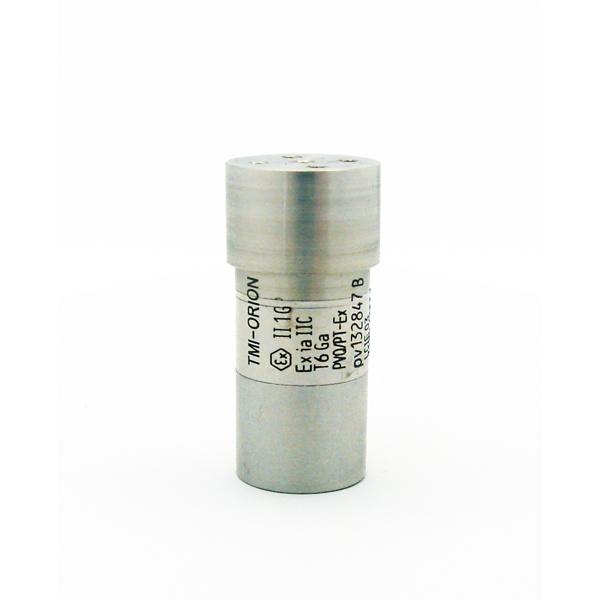

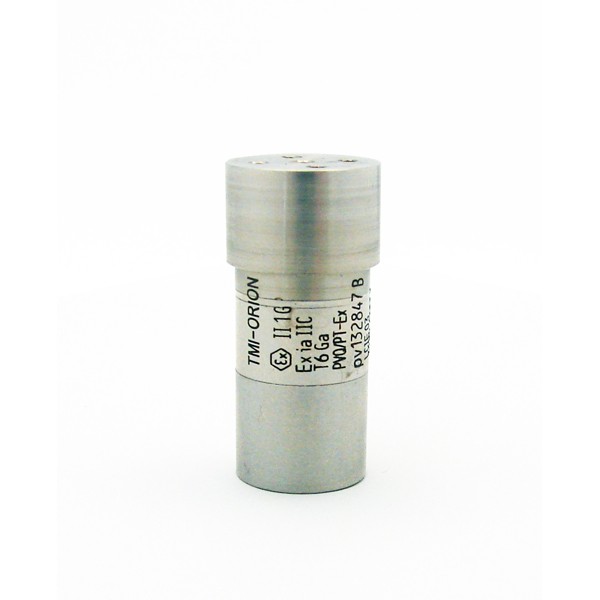

PicoVACQ PT Ex는 ATEX 기준 방폭 버전으로 표시는 II 1G Ex ia IIC T6 Ga입니다. 데이터는 PC용 Qlever로 설정하고 내려받으며, 선택 모듈인 Authentication-Tracking 모듈과 Pharma 모듈이 FDA 21 CFR Part 11 가이드라인 대응을 위한 데이터·접근 추적과 변경 이력 기능을 갖춥니다. 요건 충족은 소프트웨어와 사용 기관의 운영 절차가 함께 갖춰질 때 성립합니다.

사용 방법

PicoVACQ PT 압력 로거
Qlever 버전 확인과 기록 순서

PicoVACQ PT는 PC용 Qlever로 설정하고, 공정이 끝난 뒤 USB 인터페이스에 올려 압력과 온도 기록을 내려받습니다. 로거 모델마다 필요한 Qlever 최소 버전이 다르므로 설치 전에 확인합니다.

소프트웨어·도구하는 일
Qlever획득 간격·시작 조건 설정, 내려받기, 배터리 경고 (Windows 7, 8, 10, 11)
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
배터리 팩 015P · 015PV · 015PW · 015PWV · 015M · 016T · 016PTA공정 온도에 맞춰 고르는 교체형 전원

처음 연결하는 순서

순서할 일
14 Hz 모델은 Qlever 2.6.0.0 이상, 64 Hz·256 Hz 모델은 2.7.0.0 이상을 PC에 설치하고 USB 인터페이스를 연결하세요.
2공정 온도 범위에 맞는 배터리 팩을 결합하고 로거를 인터페이스에 올립니다.
3Qlever에서 획득 간격과 기록 기간을 일·시·분으로 정하세요.
4즉시 시작 또는 날짜·시·분이나 온도 임계값으로 시작하는 지연 시작을 고릅니다.
5공정이 끝나면 로거를 인터페이스에 올려 Qlever로 내려받으세요.

이미 설치한 Qlever가 있다면 모델별 최소 버전(4 Hz는 2.6.0.0, 64 Hz·256 Hz는 2.7.0.0) 이상인지 먼저 확인하세요.

사양

압력 범위부터
방폭 표시까지

항목사양
압력 범위·불확도5 · 15 · 30 bar 절대압. ±30 mbar (30 mbar ~ 15 bar), ±100 mbar (30 bar), k=2. 분해능 0.7 mbar
온도 불확도·분해능±0.1 °C (0 ~ 140 °C, 요청 시 ±0.05 °C), k=2. 분해능 0.02 °C
배터리 팩별 사용 범위015P · 015PV: 0 ~ +140 °C. 015PW · 015PWV: -30 ~ +85 °C. 015M: -30 ~ +100 °C. 016T · 016PTA: -30 ~ +140 °C
센서피에조 저항 압력 센서, 압력 센서 보정용 내부 백금 센서
메모리·기록 간격측정 채널당 8,000개. 초당 4회 ~ 59분 59초마다 1회
크기·재질지름 17 mm (316L 덮개) 또는 16 mm (PEEK 덮개). 높이 35 ~ 83 mm (배터리 팩별). 316L 본체, 방수
연결·소프트웨어USB 유선 인터페이스 (무선 없음), Qlever
Ex 버전PicoVACQ PT Ex, II 1G Ex ia IIC T6 Ga

활용 분야

용기 안에서 확인하는
살균·멸균 조건

  • 캔·병·파우치 멸균과 살균 — 용기 내부의 압력과 온도를 함께 기록합니다.
  • 좁은 용기 안 압력 변화 — 외부 계측선 없이 공정 중 압력 이력을 남깁니다.
  • 식품·제약 포장 공정 — 포장 내부의 열처리 이력을 문서로 보관합니다.
  • 공정 용기의 온도 프로파일 — 용기 내부 온도를 시간 순으로 기록합니다.

선택 가이드

압력 채널 수와
방폭 여부로 선택

구성이럴 때 고르세요
PicoVACQ PT (이 페이지)용기 안 압력과 온도를 USB로 기록할 때
PicoVACQ PT ExATEX 방폭 표시가 필요한 공정일 때
PicoVACQ 2PT 4 Hz Type 3용기 안팎 압력을 두 센서로 함께 기록할 때
NanoVACQ PT포화 증기 멸균에서 압력과 온도를 함께 검증할 때

구성·옵션

로거와 배터리 팩 구성

구분내용
구성품PicoVACQ PT 로거 (17 mm 또는 16 mm PEEK 덮개)
배터리 팩015P · 015PV · 015PW · 015PWV · 015M · 016T · 016PTA 중 선택
옵션PicoVACQ PT Ex, 포지셔닝 키트 (콜드 포인트에서 센서 위치 유지용)
소프트웨어Qlever (USB 연결)

살균 조건을 판정하는 로거에서는 교정 이력이 압력과 온도 값을 신뢰하는 근거가 됩니다. 보유 로거의 주기 교정과 새 로거의 초기 교정 증빙 범위는 공정 요구에 맞춰 정하며, 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인한 뒤 안내해 드립니다.
