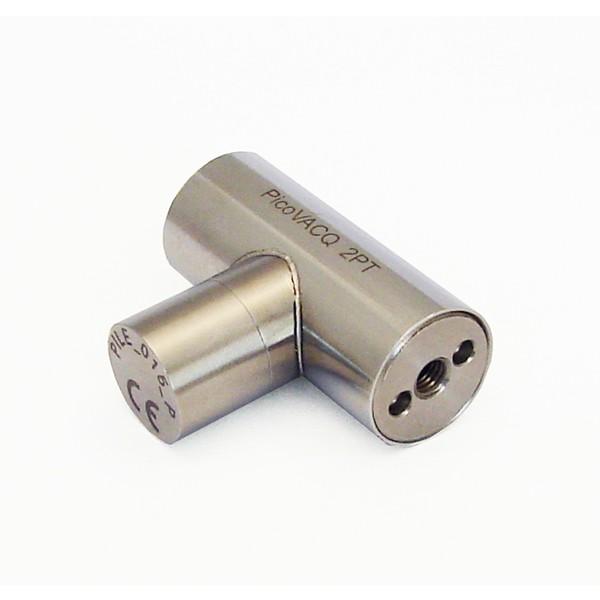

JRI-TMI PicoVACQ 2PT 4 Hz Type 3 무선 벨리데이터(압력,온도)

MODEL: PicoVACQ 2PT 4 Hz Type 3
브랜드: TMI-ORION

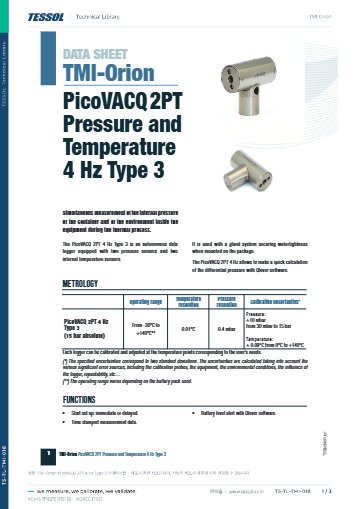

제품 자료: 데이터시트

종합 카탈로그

TMI 종합 카탈로그

식품공정 솔루션

의료 및 제약 솔루션

제품문의 구매하기

용기 안과 장비의 압력을
같은 시각에 남기는 압력 로거

JRI-TMI PicoVACQ 2PT 4 Hz Type 3 2채널 압력 · 온도 로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI PicoVACQ 2PT 4 Hz Type 3는 15 bar 절대압 압력 센서 두 개를 내장한 USB 유선 2채널 압력·온도 로거(차압 계산 로거)입니다. 30 mbar ~ 15 bar 구간에서 ±10 mbar(k=2)의 불확도로 레토르트 공정의 용기 안 압력과 장비 압력을 같은 시각에 기록합니다.

두 압력의 차이는 Qlever에서 계산하며, 이 값은 공정 중 캔과 포장이 받는 압력 차를 판독하고 변형 관리 조건을 정하는 근거 데이터가 됩니다. 온도 불확도는 0 ~ +140 °C 구간에서 ±0.09 °C(k=2)이며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

15 bar × 2

절대압 센서 두 개

0.4 mbar

압력 분해능

32,675개

내장 메모리

4 Hz

기록 속도 상한

특징

두 압력과
두 온도 센서

핵심 특징	현장에서 달라지는 점
압력 센서 2개	용기 안과 장비 환경의 압력을 같은 시각에 기록하므로 두 값을 직접 대조합니다.
Qlever 차압 계산	별도의 차압 센서 없이 두 압력의 차이를 소프트웨어에서 계산하여 공정 중 압력 차를 판독합니다.
보정용 내부 백금 센서 2개	압력 센서마다 온도 보정용 센서를 갖추어 온도 변화 구간에서도 압력 값을 안정적으로 읽습니다.
초당 4회 ~ 59분 59초 간격	빠른 변화부터 긴 추이까지 하나의 설정 범위에서 기록합니다.
316L 스테인리스 본체	15 bar까지 방수되는 본체가 레토르트 내부 환경을 견딥니다.
USB 유선 연결	본체에 무선 부품이 없고, 공정이 끝난 뒤 USB로 데이터를 내려받습니다.

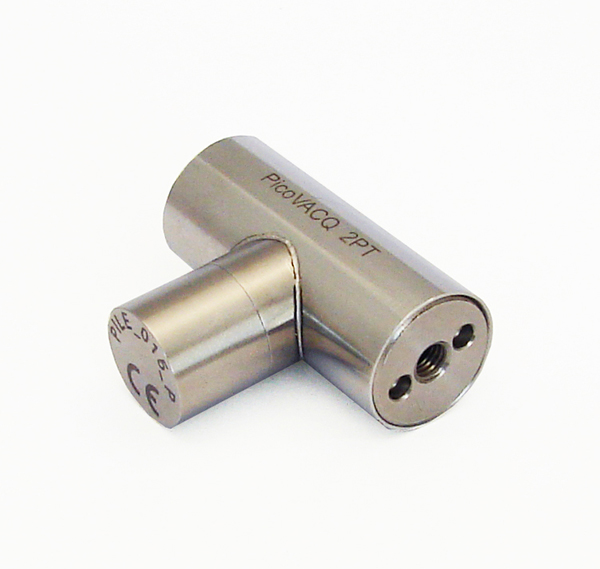

스테인리스 T자형 무선 데이터 수집 센서 본체

장착과 차압

글랜드 장착과
Qlever 차압 계산

포장 용기에 장착할 때는 기밀을 지키는 글랜드 시스템을 함께 사용합니다. 한 센서는 용기 안, 다른 센서는 레토르트 환경에 두어 용기 안 압력과 장비 압력을 동시에 기록합니다.

차압은 소프트웨어에서 계산합니다

두 압력은 같은 시각에 저장되며, 용기 안 압력과 레토르트 압력의 차이는 Qlever가 계산해 그래프로 표시합니다. 로거는 USB 유선 방식이므로 공정이 끝난 뒤 데이터를 내려받습니다. Qlever의 선택 모듈인 Authentication-Tracking 모듈과 Pharma 모듈은 FDA 21 CFR Part 11 가이드라인 대응을 위한 데이터·접근 추적과 변경 이력 기능을 갖춥니다.

사용 방법

PicoVACQ 2PT 4 Hz Type 3
차압 기록 설정과 Qlever 계산

PicoVACQ 2PT 4 Hz Type 3는 PC용 Qlever로 설정하고, 공정이 끝난 뒤 USB 인터페이스로 두 압력과 온도 기록을 내려받습니다. 두 압력의 차이는 Qlever가 계산해 그래프로 보여 줍니다.

소프트웨어·도구	하는 일
Qlever (2.7.0.0 이상)	획득 간격·시작 조건 설정, 내려받기, 차압 계산 (Windows 7, 8, 10, 11)
USB 인터페이스	로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
글랜드 시스템	용기에 로거를 장착할 때 방수 유지, 별도 주문 품목

처음 연결하는 순서

순서	할 일
1	Windows PC에 Qlever 2.7.0.0 이상을 설치하고 USB 인터페이스를 연결하세요.
2	로거를 인터페이스에 올리고 획득 간격(초당 4회~59분 59초)과 기록 기간을 정합니다.
3	즉시 시작 또는 날짜·시·분이나 온도 임계값으로 시작하는 지연 시작을 고르세요.
4	글랜드 시스템으로 로거를 용기에 장착하고 레토르트 공정을 진행합니다.
5	공정이 끝나면 로거를 인터페이스에 올려 Qlever로 내려받고 두 압력의 차이를 확인하세요.

Qlever가 배터리 잔량 경고를 표시하므로 공정 투입 전에 경고가 없는지 먼저 확인하세요. 배터리 수명은 보증되지 않습니다.

사양

두 압력 채널의
사양 정리

항목	사양
채널	피에조 저항 압력 센서 2개 + 보정용 내부 백금 센서 2개 (4채널)
압력 범위·불확도	15 bar 절대압. ±10 mbar (30 mbar ~ 15 bar), k=2. 분해능 0.4 mbar
온도 불확도·분해능	±0.09 °C (0 ~ +140 °C), k=2. 분해능 0.01 °C
배터리 팩별 사용 범위	015P · 015PV: 0 ~ +140 °C. 015PW · 015PWV: -30 ~ +85 °C. 015M: -30 ~ +100 °C. 016T · 016PTA: -30 ~ +140 °C
메모리·기록 간격	32,675개. 초당 4회 ~ 59분 59초마다 1회
시간 편차	25 °C · 1 Hz에서 24시간 ±1.5초. -30 ~ +140 °C에서 24시간 ±4초
크기·재질	34.4 ~ 82 × 41 × 18 mm (배터리 팩별). 316L 스테인리스, 15 bar까지 방수
장착	포장에 장착할 때 기밀을 지키는 글랜드 시스템과 함께 사용
연결·소프트웨어	USB 유선 인터페이스. Qlever에서 차압 계산

활용 분야

레토르트 공정의
압력 관리

레토르트 공정 — 가열 살균 중 포장 안팎 압력을 기록합니다.
캔·포장 변형 관리 — 공정 중 용기가 받는 압력 차를 데이터로 살핍니다.
용기 압력 검증 — 용기 안 압력이 공정 조건에 맞는지 이력으로 판정합니다.
장비 압력 비교 — 장비 환경 압력을 용기 압력과 나란히 대조합니다.

선택 가이드

압력 채널 수에 따른 모델 선택

이럴 때	이 모델
용기 안팎 압력을 함께 볼 때	PicoVACQ 2PT 4 Hz Type 3
압력 한 채널이면 충분할 때	PicoVACQ PT, NanoVACQ PT

구성·옵션

채널과 배터리 팩 구성

구분	내용
채널	압력 센서 2개 + 보정용 내부 백금 센서 2개 (4채널)
배터리 팩	015P · 015PV · 015PW · 015PWV · 015M · 016T · 016PTA
본체	316L 스테인리스, 34.4 ~ 82 × 41 × 18 mm (팩별)
소프트웨어	Qlever, 차압 계산

차압은 두 압력 센서 값의 차이이므로 센서 두 개의 교정 상태가 결과에 함께 반영됩니다. 교정 주기와 증빙 범위는 공정 요구에 맞춰 정하며, 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

PicoVACQ 2PT와 함께 보는
JRI-TMI 로거

PicoVACQ 2PT를 무선으로 쓸 수 있습니까?
아니요, USB 유선 로거입니다. 공정이 끝난 뒤 Qlever로 내려받습니다.
PicoVACQ 2PT는 용기에 어떻게 고정합니까?
글랜드 시스템으로 포장에 장착해 기밀을 지킵니다.
압력 채널이 하나면 충분한 경우는 어떤 모델을 봅니까?
PicoVACQ PT 또는 NanoVACQ PT를 검토하세요. 용기 크기와 온도 채널 수에 맞춰 고릅니다.
차압은 어디에서 확인합니까?
Qlever가 두 압력의 차이를 계산해 표시합니다. 로거에는 두 압력 값이 각각 저장됩니다.
PicoVACQ 2PT의 사용 온도 범위는 어떻게 정해집니까?
결합한 배터리 팩에 따라 -30 ~ +140 °C 안에서 정해집니다. 015P와 015PV는 0 ~ +140 °C입니다.
