SpotSee ShockLog 298 운송 및 산업용 충격, 위치, 기울기, 회전, 온/습도 데이터로거

MODEL: ShockLog 298
브랜드: SpotSee

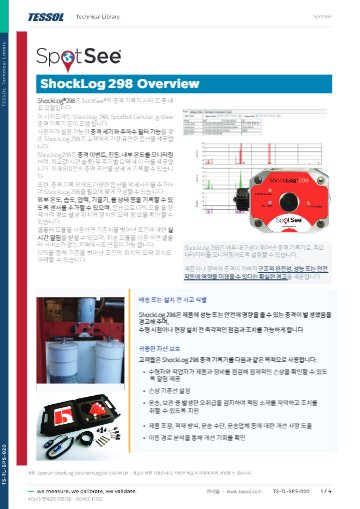

제품 자료: 기술 자료

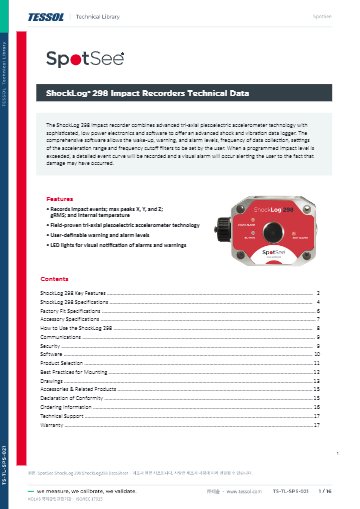

데이터시트

제품문의 구매하기

화물에 맞는 범위를 골라
충격·진동을 남기는 기록계

SpotSee ShockLog 298 충격·진동 기록계

견적 받기

SpotSee ShockLog 298은 가속도 6개와 속도 6개, 모두 12개 범위 중에서 사용자가 선택하는 3축 충격·진동 기록계(임팩트 레코더, 충격 진동 데이터로거)입니다. 발전 설비와 터빈 같은 고가 장비의 철도·도로·해상 운송을 검증합니다.

충격 크기만으로는 운송 품질을 판단하기 어려우므로 속도(cm/s) 범위를 함께 갖췄으며, 임계값을 넘는 상세 사건을 최대 870개까지 저장합니다. 이 기록계는 (주)테솔이 국내에 공식 공급합니다.

12개

가속도·속도 선택 범위

870개

상세 사건 최대

IP67

알루미늄 케이스

18개월

리튬 배터리 최대

특징

충격과 진동을
함께 측정하는 구조

핵심 특징	현장에서 달라지는 점
범위 12개	가속도 6개와 속도 6개 중에서 화물의 취급 강도에 맞는 범위를 선택합니다.
하드웨어 필터	10 ~ 250 Hz 필터로 관심 대역만 남겨 분석 시간을 줄입니다.
타임 슬롯	설정한 주기마다 최대, 최소, RMS 값을 남겨 장기 운송의 진동 부하를 수치로 확인합니다.
LED 상태 표시	정상, 경고, 경보 상태를 불빛으로 구분합니다.
외부 전원 연결	6 ~ 30 V 전원을 연결해 장기 운송에서 배터리 부담을 줄입니다.
IP67 알루미늄 케이스	1 m 낙하 시험을 통과한 견고한 구조입니다.

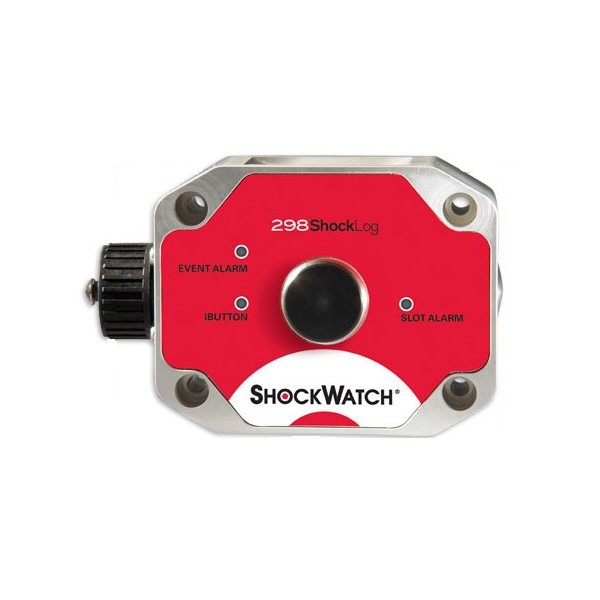

버튼과 알람 표시가 있는 빨간색 충격 데이터로거 전면

사건 기록

상세 사건과
타임 슬롯 구조

상세 사건은 사건당 채널별 512 ~ 4096 샘플, 길이 1 ~ 128초로 저장되며 개수는 108 ~ 870개입니다. 타임 슬롯은 10 ~ 3600초 간격으로 최대, 최소, RMS 값을 남기고 슬롯 내용에 따라 14,608 ~ 467,456 슬롯을 담습니다. 웨이크업, 경고, 경보 임계값은 각 범위의 5 ~ 95 %에서 설정합니다.

옵션 구성

공장 옵션과
액세서리 모듈

기울기·회전, 온습도, GPS, 아날로그 입력은 주문 시 정하는 공장 옵션입니다. 셀룰러 모듈과 위성 모듈은 액세서리로 추가하며, 국내 통신망 적용 여부는 도입 전에 별도로 검토합니다.

주문 시 정하는 공장 옵션

기울기·회전은 ±180° 범위를 0.1° 단위로 기록하고 온습도는 -40 ~ 85 °C와 0 ~ 100 %RH를 기록합니다. 아날로그 입력은 외부 0 ~ 4.5 V 신호를 받습니다. 옵션은 나중에 추가하지 않으므로 주문 전에 필요한 항목을 정하세요.

사용 방법

ShockLog 298
측정 범위 설정과 데이터 판독

ShockLog 298은 USB로 PC에 연결해 Windows용 ShockLog 298 소프트웨어로 측정 범위와 경보 기준을 설정하고 기록을 내려받습니다. 셀룰러 모듈을 추가하면 취급 이상을 실시간으로 알릴 수 있습니다.

소프트웨어·도구	하는 일
ShockLog 298 소프트웨어	웨이크업·경고·알람 수준, 가속도 범위, 필터 설정과 보고서 6종
iButton	현장에서 설정·시작·정지, 1페이지 리포트 다운로드
셀룰러 모듈(액세서리)	실시간 경보 전송(펌웨어 30 이상)

처음 연결하는 순서

순서	할 일
1	Windows 10, 8, 7 PC에 ShockLog 298 소프트웨어를 설치하세요.
2	USB 케이블로 ShockLog 298을 PC에 연결하세요.
3	소프트웨어에서 웨이크업·경고·알람 수준, 데이터 수집 주기, 가속도 범위(±1~±200 g), 필터 차단 주파수(10~250 Hz)를 정하세요.
4	설정을 마친 장치를 감시할 장비에 장착합니다.
5	운송이 끝나면 장치를 떼어 소프트웨어로 데이터를 내려받고 보고서를 확인합니다.

물이 닿는 환경에서는 IP67 방수 USB 커넥터를 사용하고, 통신 후에는 캡을 다시 씌우세요.

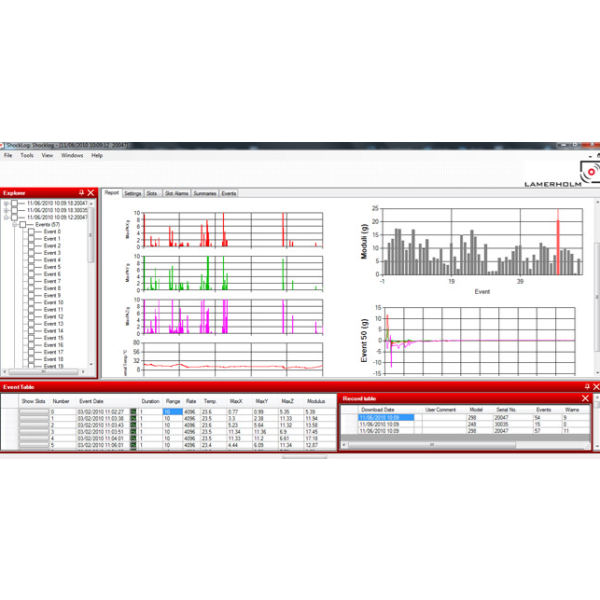

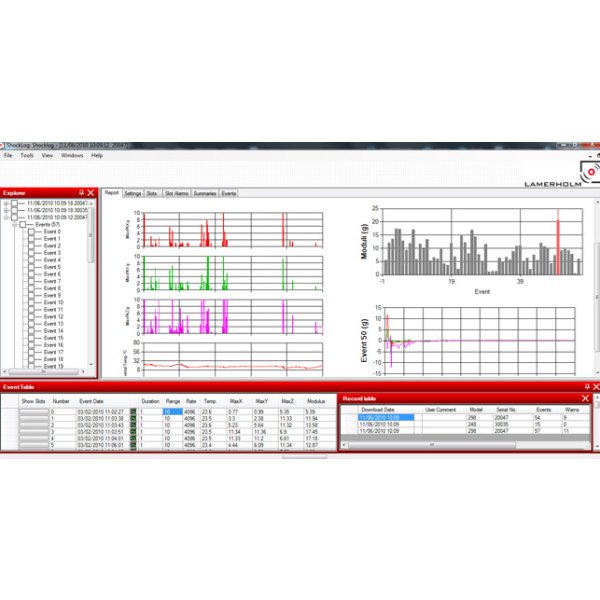

충격 이벤트 그래프와 기록 표가 있는 PC 프로그램 화면

사양

범위 구성과
공통 사양

항목	가속도 범위	속도 범위
선택 범위	1.0 · 3.0 · 10 · 30 · 100 · 200 g	1.0 · 3.0 · 10 · 30 · 100 · 200 cm/s
정확도	3G 스케일 ±2 %	3G 스케일 ±2 %

시리즈 공통 사양

항목	사양
정확도	3G 스케일 ±2 % · 다른 범위 추가 오차 ±2 % · 피크 포착 ±5 % · 온도에 따른 스케일 팩터 ±4 %
필터 · 샘플링	하드웨어 필터 10 · 40 · 50 · 90 · 120 · 250 Hz · 깨어 있을 때 축당 초당 4096 샘플(RMS 사용 시 250 Hz 고정)
응답 속도	0.25 ms
사건 기록	상세 사건 108 ~ 870개 · 사건당 채널별 512 ~ 4096 샘플 · 사건 길이 1 ~ 128초
타임 슬롯 · 요약	슬롯 간격 10 ~ 3600초 · 14,608 ~ 467,456 슬롯(내용에 따라) · 요약 주기 10분 ~ 24시간 · 요약 1024개 · 슬롯마다 최대 · 최소 · RMS 값
임계값	웨이크업 · 경고 · 경보 범위의 5 ~ 95 %
메모리	플래시 4 MB
환경 센서	온도 · 습도 내장형 또는 온도 · 압력 · 습도 액세서리 센서
온습도 · 이슬점(공장 옵션)	-40 ~ 85 °C ±2 °C · 0 ~ 100 %RH ±3 %RH
기울기 · 회전(공장 옵션)	±180° · 0.1° 단위
GPS · 아날로그 입력(공장 옵션)	GPS · 외부 0 ~ 4.5 V
셀룰러 모듈(액세서리)	조건을 넘으면 알림 전송
위성 모듈(액세서리)	사건과 요약 데이터에 위치 정보 기록
전원	3.6 V 염화티오닐 리튬 2개(최대 18개월) 또는 1.5 V 알카라인 AA 2개 · 외부 전원 6 ~ 30 V
사용 환경	IP67 · -40 ~ 85 °C · 1 m 낙하 시험 통과
연결 · 소프트웨어	USB 2 · 셀룰러 · 위성(액세서리) · Windows 10, 8, 7
크기 · 무게	123 × 78 × 55 mm(커넥터 · 습도 굴뚝 포함) · 배터리 제외 515 g · 알루미늄

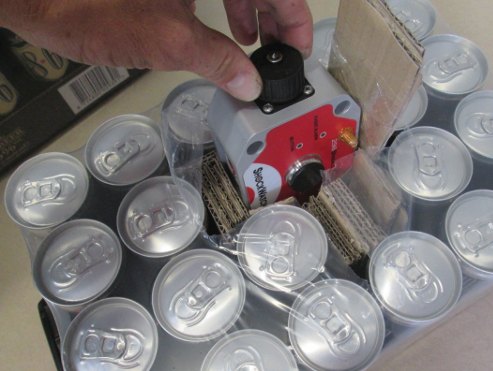

포장된 음료 캔 화물 위에 데이터로거를 부착한 모습

활용 분야

중량 설비
운송 검증

발전 설비·터빈 — 대형 설비를 옮기는 구간의 충격을 기록합니다.
변압기·발전기 — 값비싼 장비가 받은 스트레스를 수치로 남깁니다.
풍력·석유·가스 — 에너지 산업의 중량 설비 운송에 사용합니다.
의료·과학 장비 — 대형 의료기기의 운송 충격을 확인합니다.
항공우주·방위 — 민감한 장비의 이동 이력을 확보합니다.

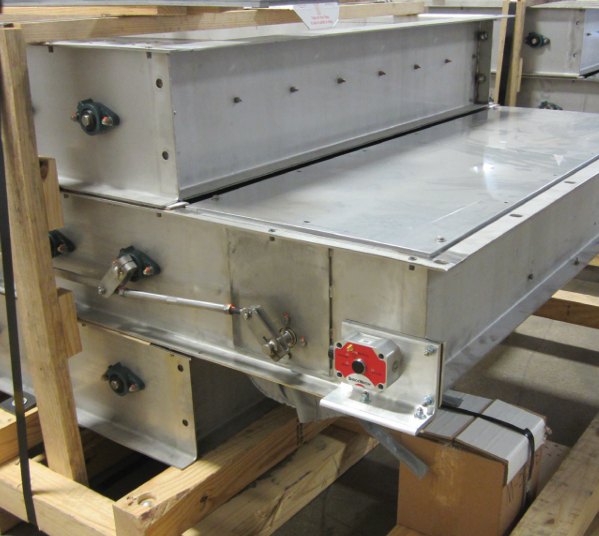

운송 중인 대형 화물에 데이터로거를 부착한 모습

선택 가이드

운송 조건별
권장 모델

이럴 때 (사용 조건)	권장 모델	선택 이유
범위 12개를 직접 골라 오래 운송할 때	ShockLog 298	가속도·속도 범위와 외부 전원 연결을 지원합니다.
범위는 공장에서 정하고 단순하게 쓸 때	ShockLog 248	공장 설정 범위 하나로 운용을 단순화합니다.
클라우드에서 위치와 경보를 받을 때	SpotBot GL · 4G Plus	셀룰러로 클라우드에 올리는 연결형 모니터입니다.
충격 3축과 온습도·기압을 충전식으로 남길 때	MadgeTech UltraShock	충전식 구조에 기압 기록을 더했습니다.
넘었는지만 표시하면 될 때	ShockWatch 2	전원 없이 표시창 색으로 초과를 알립니다.

구성·옵션

구성품과
공장 옵션·별매 품목

구분	내용
본체	ShockLog 298 충격 · 진동 기록계
공장 옵션	기울기 · 회전, 온습도, GPS, 아날로그 입력(주문 시 선택)
액세서리	셀룰러 GL 모듈 · 위성 모듈
전원	3.6 V 염화티오닐 리튬 2개 또는 1.5 V 알카라인 AA 2개 · 외부 6 ~ 30 V
별매	USB 케이블 · 소프트웨어 라이선스(SL KIT 298-248B)

교정 주기는 운송 계획에 맞춰 정하세요. KOLAS 인정 범위 안의 교정은 (주)테솔이 방법과 일정을 안내해 드립니다.

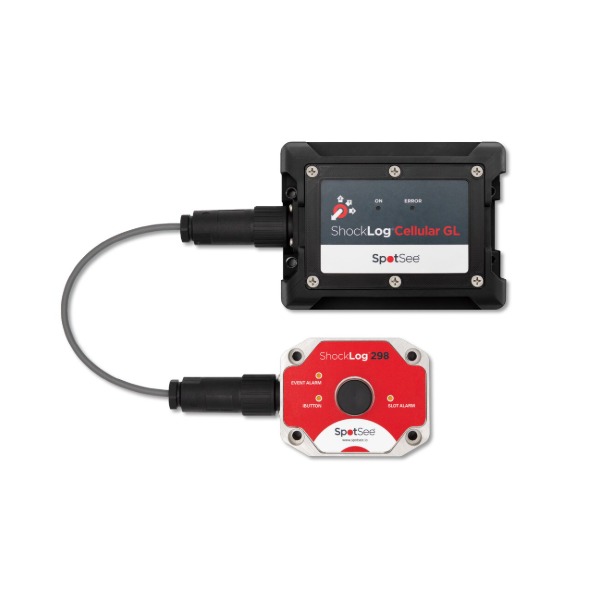

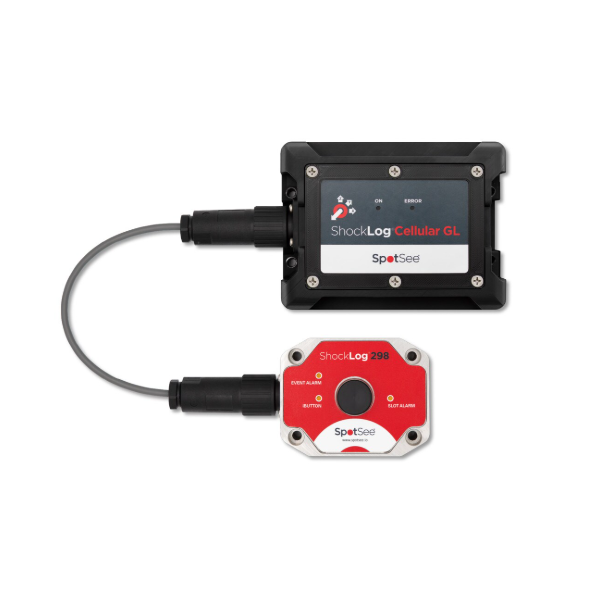

셀룰러 통신 장치와 케이블로 연결된 충격 데이터로거

ShockLog 298과 함께 보는
충격 모니터

SpotSee ShockLog 248 충격 기록계
SpotSee SpotBot GL · SpotBot 4G Plus 운송 추적 모니터
MadgeTech UltraShock · Shock300 3축 충격 데이터로거

ShockLog 248과 무엇이 다릅니까?
298은 사용자가 범위 12개 중에서 직접 선택하며 속도 범위와 기울기·GPS 옵션을 지원합니다. 248은 공장에서 정한 범위 하나로 운용합니다.
ShockLog 298에서 실시간 경보를 받을 수 있습니까?
셀룰러 모듈이나 위성 모듈을 액세서리로 추가하는 구성에서 받습니다. 모듈 없이 운용하면 USB로 내려받아 판독합니다.
ShockLog 298을 외부 전원으로 장기간 운용할 수 있습니까?
네, 6 ~ 30 V 외부 전원을 연결할 수 있습니다. 배터리만으로는 리튬 기준 최대 18개월입니다.
ShockLog 298의 기울기나 GPS 옵션을 나중에 추가할 수 있습니까?
아니요, 공장 옵션이므로 주문 시 정해야 합니다. 필요한 옵션을 알려 주시면 구성에 맞춰 견적을 드립니다.
