운송·낙하 충격을 세 축으로
나눠 담는 충격 로거

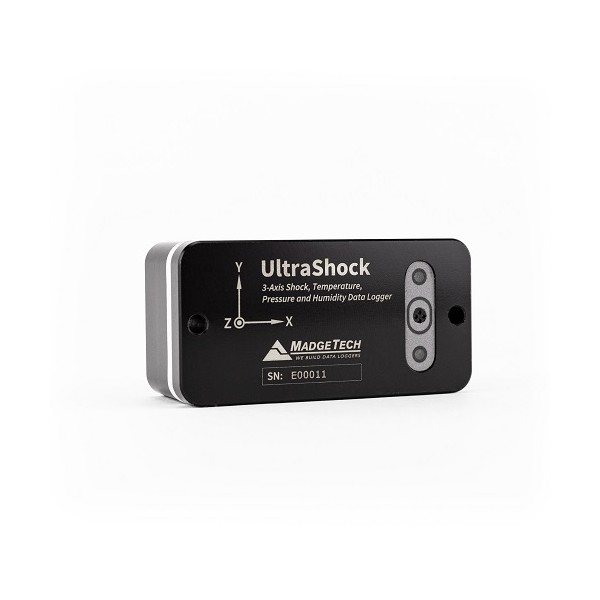

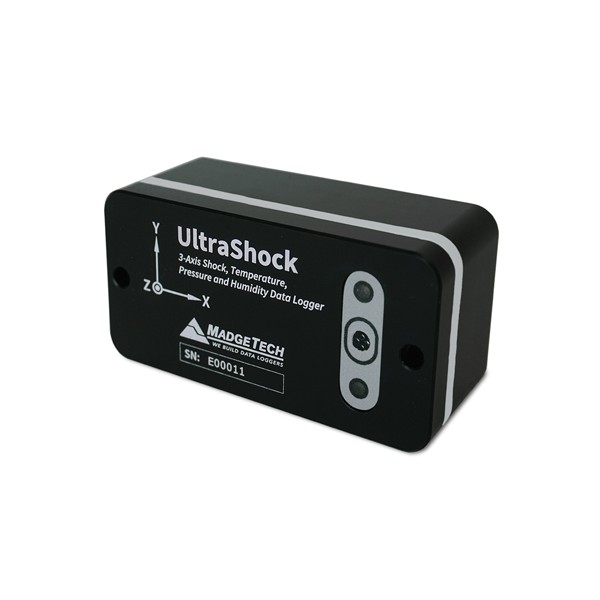

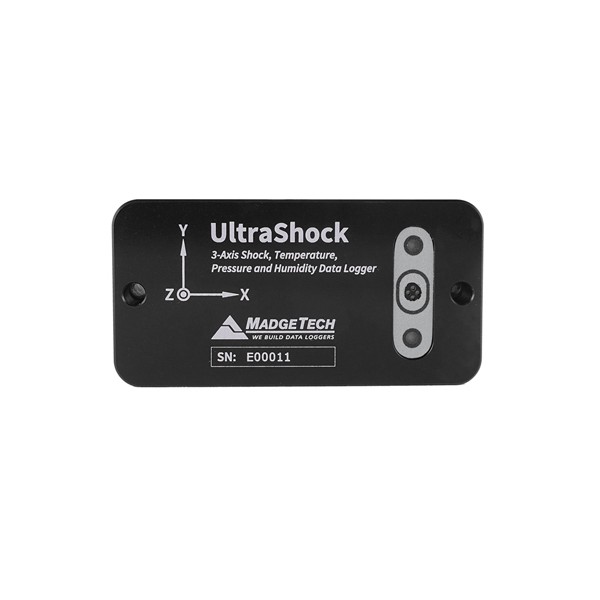

MadgeTech UltraShock · Shock300 충격 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech UltraShock은 저 g용과 고 g용 MEMS 가속도계를 따로 두고 ±15·±100·±300 g 중 한 범위로 3축 충격을 기록하는 충격 데이터로거(Shock Data Logger)로, 운송·낙하 시험에서 온도·습도·기압까지 함께 남기며 충격만 필요하면 Shock300을 사용합니다.

이 페이지는 「MadgeTech UltraShock · Shock300 3축 충격 데이터로거」에 속한 상품 2종이 함께 쓰는 안내입니다. MadgeTech UltraShock 충격 기록 데이터로거의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

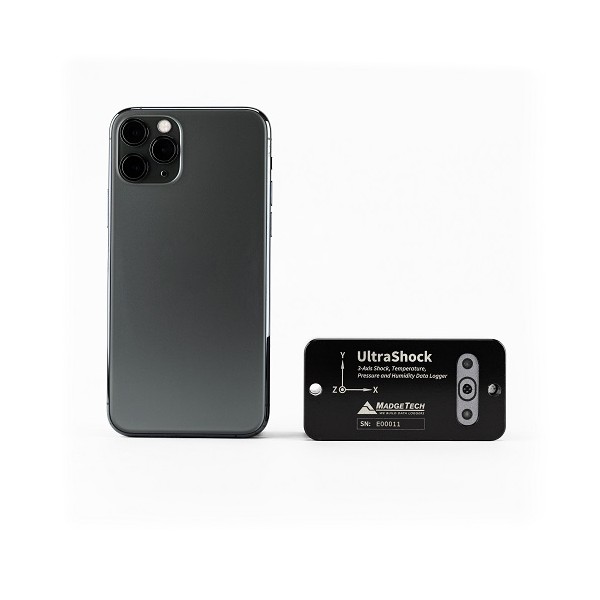

가속도계가 1000 Hz로 샘플링해 짧은 충격 파형도 3축으로 분리해 담고, 범위마다 분해능이 0.02 g, 0.05 g, 0.2 g으로 정해져 작은 진동과 큰 낙하 충격을 한 장비로 구분합니다. 86 × 43 × 33 mm의 알루미늄 본체를 포장 상자에 붙여 운송 구간 전체를 기록하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±300 g

낙하까지 담는 최대 충격 범위

1000 Hz

3축 가속도 샘플링

6채널

충격 3축과 온도·습도·기압

IP64

알루미늄 케이스 보호 등급

특징

충격은 세 축으로,
환경은 함께

핵심 특징현장에서 달라지는 점
±15 · ±100 · ±300 g 범위기록마다 범위를 하나 고르므로 시험 성격에 맞는 분해능과 정확도를 확보합니다.
저 g · 고 g 가속도계 분리센서를 따로 둔 구조라 작은 진동 범위에서도 분해능을 포기하지 않고 큰 충격까지 한 장비로 대응합니다.
3축 동시 기록X · Y · Z 축 충격을 따로 남기므로 충격이 어느 방향에서 들어왔는지 사후에 구분합니다.
1000 Hz 샘플링낙하와 충돌처럼 순간적인 충격 파형을 간격 없이 담아 피크값 누락을 줄입니다.
환경 채널(UltraShock)온도·습도·기압을 충격과 같은 시간축에 남겨 충격 시점의 환경 조건을 함께 분석합니다.
충전식 배터리와 USB-C충전기와 USB-C 케이블이 함께 와서 별도 인터페이스 장비 없이 충전과 데이터 회수를 마칩니다.

범위 선택

충격 범위는
기록 전에 결정

범위는 기록을 시작할 때 하나만 정하며 기록 도중에는 바꿀 수 없습니다. 작은 진동을 세밀하게 보려면 ±15 g(분해능 0.02 g), 취급 중 충격은 ±100 g(0.05 g), 낙하처럼 큰 충격은 ±300 g(0.2 g)이 맞습니다.

메모리 용량은 모델이 다릅니다. UltraShock은 모든 채널을 켜면 채널당 598,893개이고 1024 Hz로 연속 기록하면 약 585초 분량이며, Shock300은 채널당 1,397,418개로 같은 속도에서 약 1,365초를 담습니다. 장시간 운송은 기록 간격을 최대 5분까지 늘려 메모리를 구간 길이에 배분합니다.

운송 이력에 환경값을 붙이는 구성

UltraShock은 온도·습도·기압을 약 2초 간격으로 함께 기록합니다. 항공 운송 구간의 기압 변화와 냉·난방이 바뀌는 환적 구간의 온도 변화를 충격 이벤트와 같은 시간축에서 대조합니다.

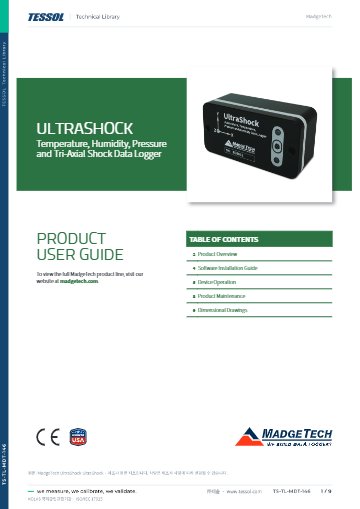

사용 방법

UltraShock · Shock300
USB-C 충전과 시험 시작 순서

UltraShock와 Shock300은 동봉한 USB-C 케이블로 충전하고 같은 케이블로 PC에 연결해 MadgeTech 4에서 시작·중지·다운로드를 처리합니다. 별도 인터페이스 장비는 필요하지 않습니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토(4.2.15.0 이상)
MadgeTech 4 Secure전자서명·접근 코드·감사 추적으로 21 CFR Part 11 요건 대응을 돕는 별도 에디션(4.2.14.0 이상)
USB-C 케이블 · 충전기충전과 PC 연결(포함), 1 MBaud

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2시험 전에 충전기로 배터리를 충전하세요.
3USB-C 케이블로 로거를 PC에 연결하면 MadgeTech 4의 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요. 충격 범위는 기록마다 하나를 고릅니다.
5즉시 시작하거나 최대 6개월 앞 지연 시작을 정한 뒤 케이블을 빼고 시험물에 고정하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

선택 사양인 암호를 장치에 설정하면 설정 옵션 변경을 제한할 수 있습니다. 충격 범위는 기록 도중 바꿀 수 없으니 시작 전에 정하세요.

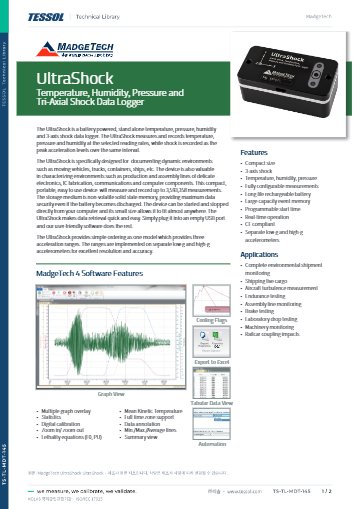

사양

모델 비교와
공통 사양

항목UltraShockShock300
측정3축 충격 + 온도·습도·기압 (6채널, 채널별 끄기 가능)3축 충격
충격 범위 (기록당 1개)±15 g / ±100 g / ±300 g±15 g / ±100 g / ±300 g
분해능0.02 g / 0.05 g / 0.2 g0.02 g / 0.05 g / 0.2 g
교정 정확도±0.3 g / ±2.0 g / ±6.0 g±0.3 g / ±2.0 g / ±6.0 g
가속도계MEMS 반도체(저 g · 고 g 별도)MEMS 반도체(저 g · 고 g 별도)
샘플링1000 Hz1000 Hz
주파수 응답>1000 Hz (15 g), >500 Hz (100 g, 300 g)>1000 Hz (15 g), >500 Hz (100 g, 300 g)
충격 기록 간격1024 Hz ~ 5분1024 Hz ~ 5분
메모리3,593,358개 (모든 채널 사용 시 채널당 598,893개)4,192,254개 (모든 채널 사용 시 채널당 1,397,418개)
온도 센서반도체, -20 ~ +60 °C, 분해능 0.1 °C, ±0.5 °C (+5 ~ +60 °C)해당 없음
습도 센서정전용량식 폴리머, 0 ~ 95 %RH, 분해능 0.1 %RH, ±3 %RH (일반 ±2 %RH, 25 °C), 규정 구간 +20 ~ +40 °C · 25 ~ 80 %RH해당 없음
기압 센서반도체 스트레인 게이지, 100 ~ 1300 mbar, 분해능 0.05 mbar, ±1.5 mbar (25 °C, 750 mbar)해당 없음
환경 채널 기록 간격약 2초마다해당 없음

시리즈 공통 사양

항목사양
시작 방식소프트웨어 즉시 시작 또는 최대 6개월 앞선 지연 시작
실시간 기록PC 연결 시 순간 측정값 감시와 기록
암호 보호선택 사양, 설정 제한(데이터 열람은 암호로 가능)
교정소프트웨어 디지털 교정, 교정일 장치에 자동 기록
데이터 형식날짜·시간 표기 중력 가속도(g, mg), 온도(°C, °F, K, °R), 습도(%RH, mg/ml), 기압(PSIA, inHg, mmHg, bar, atm, Torr, Pa, kPa, MPa)
시간 정확도10초/월 (0 ~ 50 °C)
배터리충전식 리튬이온 팩, 충전기 포함
보호 등급IP64
외형 치수 · 무게 · 재질86 × 43 × 33 mm, 227 g, 아노다이징 알루미늄
인터페이스USB-C 케이블(포함), 1 MBaud
호환 소프트웨어MadgeTech 4 Standard 4.2.15.0 이상 / Secure 4.2.14.0 이상, Windows XP SP3 이상
사용 환경-20 ~ +60 °C, 0 ~ 95 %RH 비응축
승인CE 적합 (EMC 지침 2014/30/EU, RoHS 지침 2011/65/EU)

활용 분야

충격 이력이
필요한 현장

  • 운송 충격 검증 — 포장 상자에 부착해 구간별 충격 크기와 방향을 기록합니다.
  • 낙하·취급 시험 — ±300 g 범위로 큰 충격의 피크를 3축으로 분리해 남깁니다.
  • 진동 환경 점검 — ±15 g 범위의 0.02 g 분해능으로 작은 진동을 세밀하게 기록합니다.
  • 정밀 장비 이동 — UltraShock으로 온도·습도·기압 조건을 충격과 함께 보관합니다.
  • 항공 운송 구간 — 기압 채널로 이동 중 기압 변화를 충격 이벤트와 대조합니다.

선택 가이드

용도별
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
충격만 기록하면 충분할 때Shock3003축 충격 전용이며 채널당 메모리가 1,397,418개로 큽니다.
충격과 온도·습도·기압을 함께 남길 때UltraShock6채널로 환경값을 충격과 같은 시간축에 기록합니다.
사건 요약을 오래 쌓는 장기 운송일 때ShockLog 248 · ShockLog 298이벤트 요약 중심의 운송 충격 기록계입니다.
기준 초과 여부만 표시하면 될 때ShockWatch 2전원 없이 충격 초과를 표시하는 인디케이터입니다.

구성·옵션

구성품과
소프트웨어

구분품목비고
본체UltraShock (충격 + 온도·습도·기압)(주)테솔 상품코드 566
본체Shock300 (충격 전용)(주)테솔 상품코드 1576112923
동봉충전기(AC 어댑터), USB-C 케이블본체와 함께
소프트웨어MadgeTech 4 Standard · SecureStandard 4.2.15.0 이상 · Secure 4.2.14.0 이상

별도 MadgeTech 4 Secure 소프트웨어는 21 CFR Part 11 전자기록·전자서명 요건에 대응하는 기능(전자서명, 접근 코드, 감사 추적)을 갖추고 있습니다. 교정 주기는 사용 계획에 맞춰 정합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.

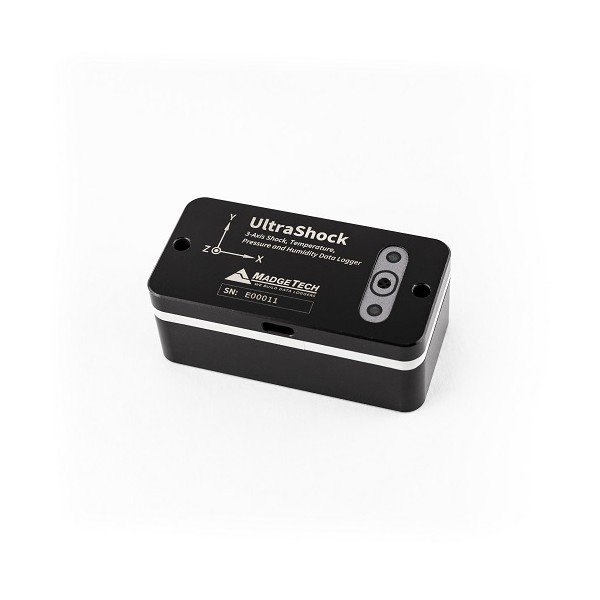

USB-C 충전과 데이터 회수

충전기와 USB-C 케이블이 본체와 함께 오므로 시험 전에 충전을 마치고 시험 후에는 같은 케이블로 데이터를 내려받습니다. 소프트웨어에서 시작·중지·다운로드를 모두 처리하고 LED 상태 표시기로 본체의 기록 상태를 확인합니다.
