UltraShock 3축 충격 데이터로거 적용 분야
UltraShock은 충격과 진동, 온도·습도·압력을 한 대로 기록하는 소형 3축 데이터로거입니다.

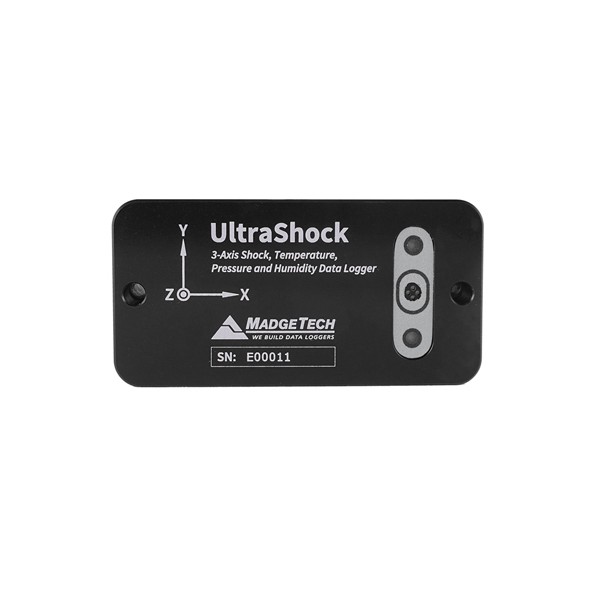

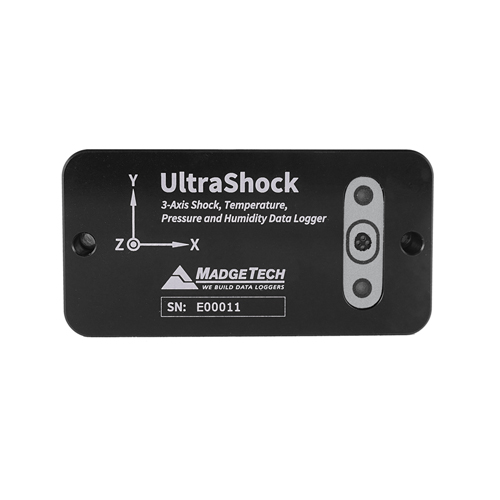

UltraShock은 온도, 압력, 습도 센서가 추가된 다목적 소형 3축 충격 데이터로거입니다. 대용량 메모리와 충전식 배터리를 갖췄고, 내장된 6개 센서는 프로젝트 요구에 맞게 활성화하거나 비활성화할 수 있습니다.

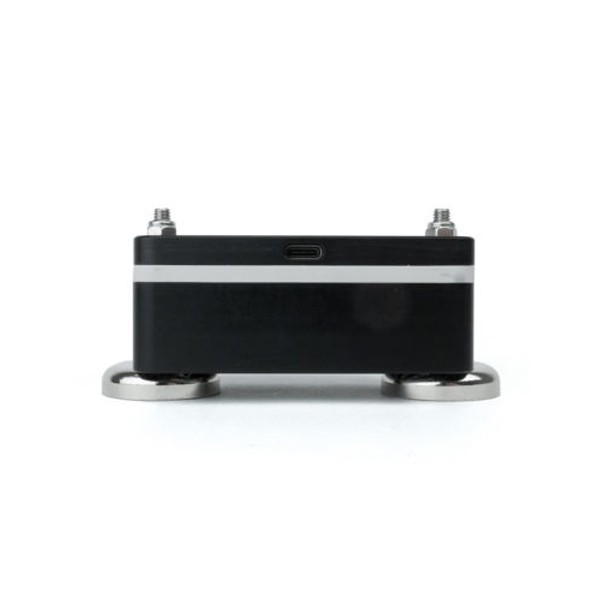

가볍고 쉽게 장착·부착할 수 있으며, LED 상태 표시창으로 현재 상태를 확인할 수 있습니다. 개인 소비자, 산업, 항공우주, 연구개발, 군사, 자동차, 안전에 중요한 프로세스에서 환경에 민감한 장비의 매개변수를 모니터링하고 기록합니다.
충격
세 가지 가속 범위로 충격을 기록합니다
UltraShock은 Low-G 및 High-G 가속도계(MEMS)로 총 세 가지 가속 범위를 갖춰, 다양한 규모의 G-가속도를 측정합니다. 분해능과 정확성을 확보해 복잡한 충격 및 진동 모니터링 요구에 유연하게 대응합니다.
| 가속도계 | 측정 범위 | 주파수 | 용도 |
|---|---|---|---|
| Low-G | ±15g | 최대 1,000Hz | 민감한 장비나 제품의 충격 또는 진동 기록 |
| High-G | ±100g ~ ±300g | 500Hz보다 큰 주파수 범위 | 충격 데이터 측정 |

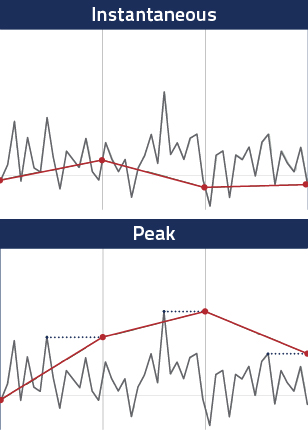

사용자는 Instantaneous 모드 또는 Peak 모드에서 충격 데이터의 판독 간격을 1024Hz ~ 5분 사이에서 선택할 수 있습니다. Instantaneous 모드는 읽기 간격이 발생하는 정확한 순간의 충격 데이터를 캡처합니다. Peak 모드는 512Hz 간격으로 가속도계를 샘플링하고, 지정한 간격 동안 최대 샘플링 값을 내부 메모리에 기록합니다.
같은 충격 이벤트라도 두 모드에서 서로 다른 결과가 기록될 수 있습니다. 선택 사항인 트리거 설정으로 임계값을 정의하면, 특정 값을 초과한 뒤에만 데이터를 기록해 가장 중요한 데이터를 남길 수 있습니다.
진동
진동 기록으로 유지보수 시기를 가늠합니다
기계와 장비는 대체로 시간이 지남에 따라 마모됩니다. 진동 모니터링과 예방적 유지보수가 없으면 비용이 많이 드는 부품 교체나 시간을 소모하는 고장이 생기고 생산이 중단될 수 있습니다. 특정 환경 요인은 마모 속도를 높이므로, 고장을 막으려면 높은 비용의 유지보수가 필요해집니다.
UltraShock은 기계와 장비의 진동을 기록하고, 주변 온도·습도·압력 센서로 작동 환경도 기록해 이 값들이 사양 범위 안에 있는지 확인할 수 있습니다. 기록된 데이터는 추가 유지보수가 필요한 시기를 가늠하고, 마모율을 줄이려고 특정 환경 요인을 조정해야 하는지 판단하는 데 도움이 됩니다.
운송
운송 중 온도·습도·압력을 함께 기록합니다
UltraShock에는 온도, 습도, 압력 센서가 들어 있어 운송 환경을 함께 기록합니다. 모든 센서는 운송 및 응용 프로그램(제품)에 영향을 줄 수 있는 복잡한 환경 요인을 기록하는 데 유용합니다.
| 센서 | 측정 범위 |
|---|---|
| 온도 센서 | -20°C ~ +60°C |
| 습도 센서 | 0%RH ~ 95%RH |
| 압력 센서 | 100mbar ~ 1300mbar |
분석
MadgeTech 4 소프트웨어로 설정하고 분석합니다
MadgeTech 4 소프트웨어로 응용 분야에 맞게 데이터로거를 빠르게 구성할 수 있습니다. 그래프, 데이터 테이블, 통계 보고서 등 여러 유형의 데이터를 생성하고 분석합니다.
응용 프로그램의 매개변수가 유지되는지, 시험 중인 기기나 제품이 규격 이내인지 초과했는지 신속하게 파악할 수 있습니다. 데이터를 Excel로 내보내 추가 분석을 하거나 MadgeTech 4 소프트웨어 밖에서 원본(raw) 데이터를 쓸 수도 있습니다.
활용 분야
연구 시험부터 운송까지 쓰입니다
위의 내용은 UltraShock이 중요한 데이터를 기록하고 추적하는 여러 방법 중 일부입니다. 사용자가 프로세스에 대해 정보에 입각한 선택을 하는 데 쓰입니다.
- 의료·과학 장비의 연구 시험
- 중장비, 건설 및 해체 모니터링
- 낙하 테스트, 방향 모니터링, 조립 라인 데이터 수집(많은 사용자가 훌륭한 도구라고 평가)
- 자동차 및 항공우주 산업, R&D, 충돌 시험, 브레이크 시험, 난류 기록, 안정성 시험
- 운송 중인 컨테이너나 패키지, 고가의 장비, 차량, 화물 등 육지·항공·해상 운송 품목
자주 묻는 질문
UltraShock은 어떤 센서를 내장하고 있습니까?
6개 센서를 내장하며 Low-G·High-G 가속도계와 온도, 습도, 압력 센서가 포함됩니다. 프로젝트 요구에 맞게 센서별로 활성화하거나 비활성화할 수 있습니다.
UltraShock의 Instantaneous 모드와 Peak 모드는 어떻게 다릅니까?
Instantaneous 모드는 읽기 간격이 발생하는 순간의 충격 데이터를 캡처합니다. Peak 모드는 512Hz 간격으로 샘플링해 지정한 간격 동안의 최대값을 기록하므로, 같은 충격 이벤트라도 결과가 다를 수 있습니다.
UltraShock의 온도·습도·압력 측정 범위는 얼마입니까?
온도는 -20°C ~ +60°C, 습도는 0%RH ~ 95%RH, 압력은 100mbar ~ 1300mbar입니다.
UltraShock 데이터는 어떻게 분석합니까?
MadgeTech 4 소프트웨어로 그래프, 데이터 테이블, 통계 보고서를 만들 수 있습니다. 데이터를 Excel로 내보내 추가 분석도 할 수 있습니다.
충격·진동 데이터로거 선택, (주)테솔 엔지니어가 안내합니다
측정할 충격 크기와 기록 환경을 알려 주시면 UltraShock 설정과 구성을 안내해 드립니다. 대표번호 031-713-5988
