Fluke 음향(초음파) 카메라의 원리와 장점

음향 카메라는 소리가 나는 위치를 가시광선 이미지 위에 겹쳐 보여 줍니다.

Fluke ii900/ii910 음향(초음파) 카메라는 독점 알고리즘으로 누출 위치를 확인하고, 장비의 가시광선 이미지 위에 컬러 SoundMap™ 이미지를 겹쳐 정확한 위치를 보여 줍니다. 압축 공기 누출 확인과 고전압 장비의 부분 방전(PD) 위치 확인에 쓰는 장비입니다.

배경

공기 누출은 손실과 안전 문제로 이어집니다

대부분의 제조업체는 압축 공기, 가스 등의 누출로 많은 손실을 입고 있습니다. 누출이 생기면 압축 공기가 더 많이 소모되고, 이를 필요로 하는 모든 장비와 공정 장비에 필요한 양을 공급하지 못할 위험이 높아집니다.

일부 누출은 공장 바닥, 토크 장비, 눈으로 볼 수 없는 곳처럼 찾기 힘든 곳에서 자주 발생합니다. 누출 여부를 확인하려고 생산 작업을 멈추기도 했으며, 이러한 누출은 작업자의 안전을 위협하고 회사에 큰 손실로 돌아옵니다.

방식 변화

비눗물에서 음향 카메라까지 발전했습니다

과거에는 누출이 의심되는 곳에 비눗물을 뿌려 거품이 생기는지로 누출을 찾았습니다. 이후 초음파 누출 감지기가 나와, 헤드셋을 쓰고 누출 의심 지점을 돌아다니며 확인하게 되었습니다.

다만 기존 초음파 누출 감지기는 매우 높은 주파수의 누출만 감지하고, 일부 낮은 주파수의 누출은 정확히 찾지 못하는 경우가 있었습니다. 누출의 중요도가 높아지면서 낮은 대역부터 높은 대역의 주파수까지 감지하고, 넓은 지역을 눈으로 빠르게 확인할 수 있는 음향(초음파) 카메라가 개발되었습니다.

원리

소리를 이미지로 봅니다

Fluke ii900/ii910 음향 카메라는 독점 알고리즘을 적용해 누출 위치를 확인합니다. 그 결과 장비의 가시광선 이미지 위에 컬러 SoundMap™ 이미지가 겹쳐져 정확한 누출 위치가 표시됩니다. 문제가 있는 위치와 규모를 눈으로 확인할 수 있다는 점이 중요합니다.

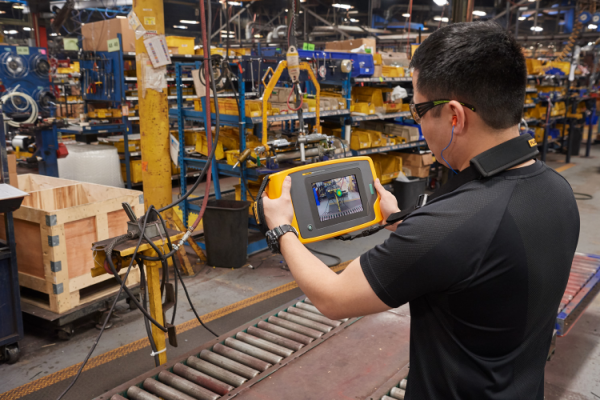

음향 카메라가 가시광선 이미지 위에 SoundMap 이미지를 겹쳐 보여 주는 화면.

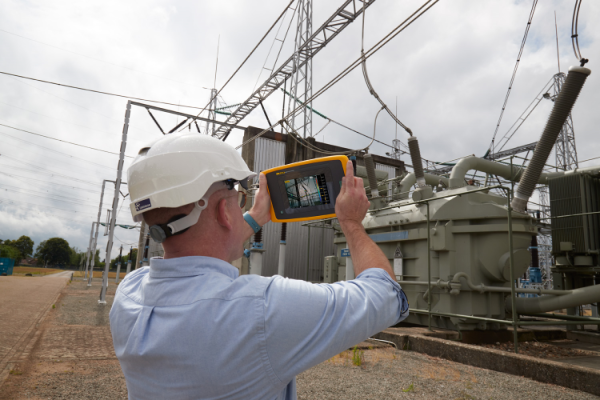

음향 카메라로 확인한 화면의 다른 예.

부분 방전

고전압 장비의 부분 방전 위치도 확인합니다

지향성 초음파 마이크는 수십 년 동안 고전압 장비의 표면 부분 방전과 코로나 위치를 찾는 데 쓰였습니다. 다만 반사와 검출기의 시야각 때문에 방전 위치가 정확히 어디인지 늘 불확실했습니다.

최근에는 테스트 대상의 가시광선 이미지와 함께 소리가 어디에서 발생하는지 보여 주는 음향 카메라가 개발되었습니다. 이 장치는 테스트 대상의 PD(부분 방전) 음향 이미지를 생성하며, UV 카메라가 테스트 대상 이미지에서 PD의 자외선을 찾는 것과 같습니다.

방전 유형

부분 방전은 네 가지 유형이 있습니다

부분 방전(PD)의 표준 정의는 두 개의 전도성 전극 사이의 공간을 완전히 연결하지 않는 전기 방전입니다. 고전압 전기 장비의 여러 위치와 부분에서 발생하며, 용어는 다양하지만 일반적으로 네 가지 유형으로 나눕니다. 유형마다 발생 이유와 손상이 다르고, 결과적으로 장비 고장과 위험한 아크 섬광을 부르는 치명적인 고장으로 이어질 수 있습니다.

제품

Fluke ii900과 ii910

원문은 음향 카메라 제품으로 Fluke ii910과 ii900을 소개합니다.

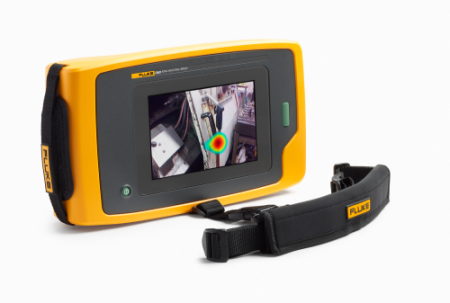

Fluke 음향 카메라 제품 사진.

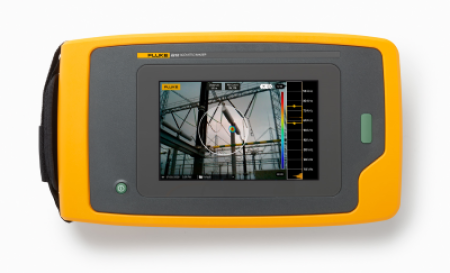

Fluke 음향 카메라 제품의 다른 사진.

자주 묻는 질문

참고 자료

• Fluke ii900/ii910 음향 카메라
