Fluke SB140 Sound Beacon

Fluke SB140 Sound Beacon

MODEL
SB140
브랜드
FLUKE

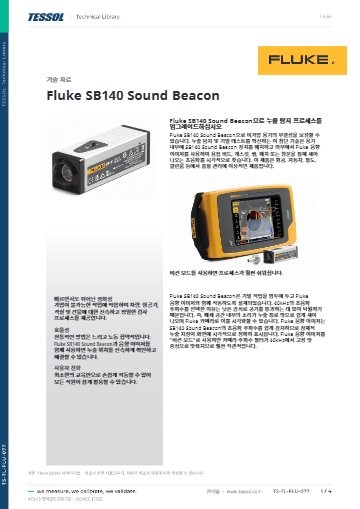

제품 자료
제품문의 구매하기

음향 카메라 동작을 확인하고
용기 기밀을 점검하는 초음파 음원

Fluke SB140 SoundBeacon 초음파 음원

견적 받기

Fluke 국내 공식 대리점

Fluke SB140 SoundBeacon은 40 kHz ± 1.5 kHz 초음파를 내보내는 초음파 음원(Ultrasonic Transmitter)입니다. Fluke ii 시리즈 음향 카메라의 동작을 확인하고, 압력을 걸지 않는 용기의 기밀을 점검하는 데 사용합니다.

40 kHz 신호는 공기 중에서 감쇠가 적어 멀리까지 전달됩니다. 9 V 알카라인 배터리로 300시간 넘게 동작하고 조작은 온/오프 스위치 하나뿐이라, 별도 교육 없이 사용할 수 있는 이 음원은 (주)테솔이 국내에 공식 공급합니다.

40 kHz

음향 카메라가 감지하기 쉬운 주파수

300시간 초과

9 V 알카라인 배터리 수명

IP40

보호 등급

175 g

배터리 포함 무게

특징

SB140으로 하는 음향 카메라 점검과
기밀 시험

핵심 특징현장에서 달라지는 점
용기 기밀 점검압력을 걸 수 없는 밀폐 용기 안에 음원을 켜 두고 바깥에서 새는 소리를 찾으므로, 가압 설비 없이도 기밀 시험을 할 수 있습니다.
음향 카메라 동작 확인카메라가 40 kHz 소리를 제대로 감지하는지 점검 전에 확인해 두면 점검 결과를 더 믿을 수 있습니다.
장거리 전달공기 중 신호 감쇠가 적어 멀리 떨어진 카메라까지 신호가 닿습니다.
9 V 알카라인 300시간 초과배터리 교체 주기가 길어 현장 시험이 자주 이어져도 소모품 관리 부담이 적습니다.
온/오프 스위치 하나최소한의 교육만으로 현장 인력 누구나 켜고 끌 수 있습니다.
압출 알루미늄 하우징IP40 등급의 알루미늄 외피가 작업대 위나 현장 이동 중의 충격을 견딥니다.

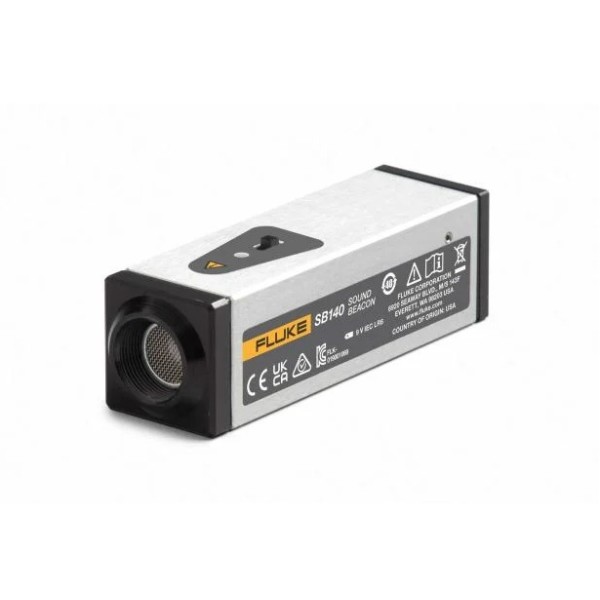

FLUKE SB140 - 전면 스피커 구멍과 로고가 있는 사운드 비콘 본체
전면 스피커 구멍과 로고가 있는 사운드 비콘 본체

기밀 점검

SB140을 넣고 밀봉한 뒤
바깥에서 누설 확인

음원을 용기 안에 넣고 밀봉한 다음, 바깥에서 새는 소리를 음향 카메라로 찾습니다. 비가압 영역용 방식이므로 압력이 있는 용기에는 사용하지 말고, 압력이 없는 용기의 기밀 점검에 사용하세요.

본체 크기와 1인치 액세서리 프로브

본체 크기는 32 × 32 × 105 mm, 배터리를 포함한 무게는 175 g입니다. 음향 프로브는 12 g이며, 함께 들어 있는 1인치 액세서리 프로브로 작은 개구부를 향해 신호를 보내는 시험도 할 수 있습니다.

업종별 활용

SB140으로 시험하는
업종별 기밀 대상

기밀 시험 대상은 업종마다 다릅니다. 자동차는 창문·문 누수와 EV 배터리함, 항공은 객실·창문·피토 정압 시스템·탱크, 클린룸은 규제 요건에 따른 기밀과 누출, 백색 가전은 세탁기와 냉장고의 밀봉 상태를 확인합니다. 해운에서는 화물 컨테이너 누출을, 건설에서는 문·창문·외벽의 취약한 부분을 시험합니다.

사양

SB140 40 kHz 음원과
9 V 구동 사양

항목사양
음원 주파수40 kHz ± 1.5 kHz (전형)
전원9 V 알카라인 (포함)
배터리 수명300시간 초과
조작온/오프 스위치
크기32 × 32 × 105 mm
무게175 g (배터리 포함) · 음향 프로브 12 g
하우징압출 알루미늄
보호 등급IP40 (IEC 60529)
동작 온도-20 ~ +54 °C
보관 온도-40 ~ +55 °C (배터리 제외)
상대 습도10 ~ 95 % (비응축)
적용 범위비가압 영역
안전 기준IEC 61010-1 · 오염도 2
전자파 적합성IEC 61326-1 · IEC 61326-2-2 · CISPR 11 그룹 1, Class A
보증3년
부품 번호6050675

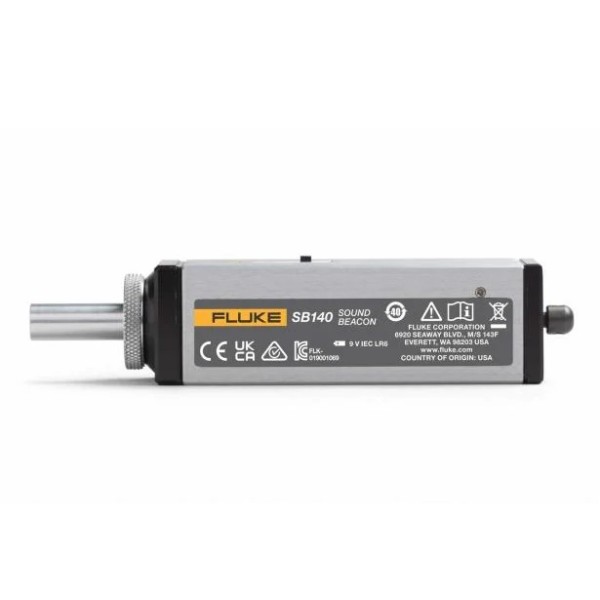

FLUKE SB140 - 측면 라벨과 연결 나사부가 보이는 사운드 비콘
측면 라벨과 연결 나사부가 보이는 사운드 비콘

활용 분야

SB140으로 기밀 시험과 카메라
점검을 하는 현장

  • 자동차 — 창문·문 누수와 EV 배터리함의 기밀을 시험합니다.
  • 항공 — 객실, 창문, 피토 정압 시스템, 탱크의 기밀을 점검합니다.
  • 클린룸 — 규제 요건에 맞춰 기밀과 누출을 시험합니다.
  • 백색 가전 — 세탁기와 냉장고의 밀봉 상태를 확인합니다.
  • 해운·건설 — 화물 컨테이너 누출과 문·창문·외벽의 취약한 부분을 점검합니다.

선택 가이드

목적에 맞는 SB140 구성과
고정형 대안 비교

이럴 때 (현장 조건)권장 구성선택 이유
음향 카메라가 소리를 제대로 잡는지 확인할 때SB14040 kHz 신호로 점검 전에 카메라 동작을 확인할 수 있어 단독 구성으로 충분합니다.
용기나 부품의 기밀을 점검하려면SB140 + Fluke 음향 카메라용기 안의 음원과 바깥의 카메라를 함께 써서 새는 지점을 찾아냅니다.
설비 소리를 한 곳에서 24시간 감시해야 할 때SV600 (고정형)고정형 음향 카메라로 상시 감시에 맞으며, SB140과는 용도가 다릅니다.

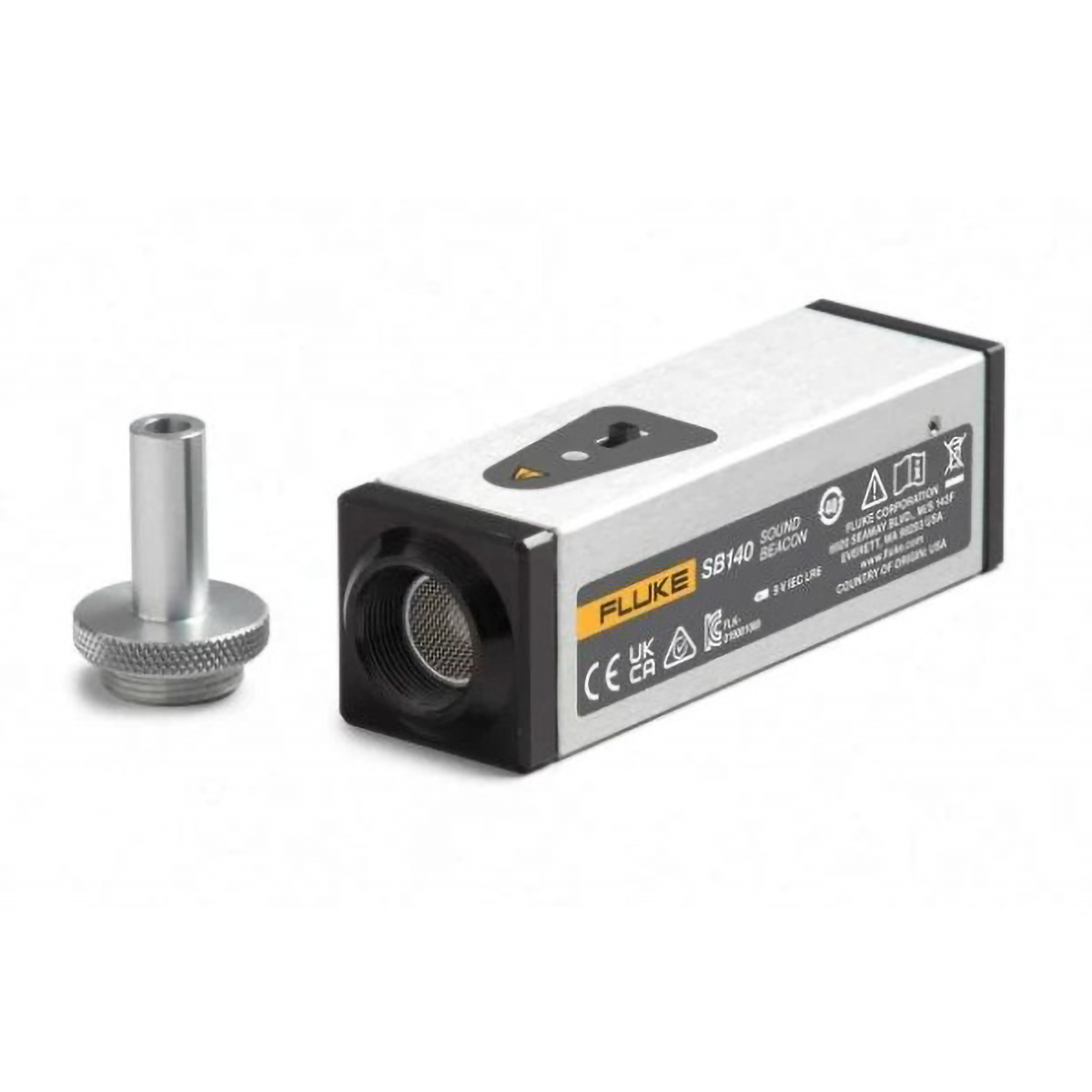

FLUKE SB140 - 사운드 비콘 본체와 금속 마운트 어댑터
사운드 비콘 본체와 금속 마운트 어댑터

구성·옵션

SB140 기본 구성품

구분품목설명
본체SB140 사운드 비컨 장치40 kHz 초음파 음원
배터리9 V 알카라인기본 구성에 포함
액세서리1인치 프로브기본 구성에 포함
케이스소프트 케이스기본 구성에 포함
문서사용 설명서 · 보증서기본 구성에 포함

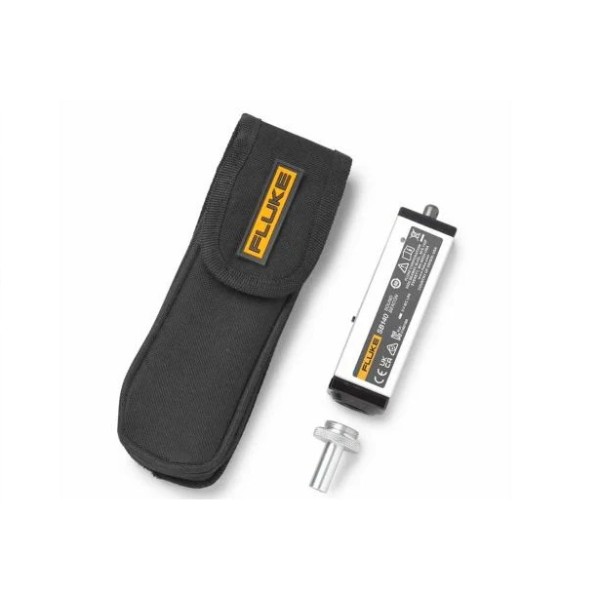

FLUKE SB140 - 사운드 비콘과 휴대용 파우치, 어댑터 구성품
사운드 비콘과 휴대용 파우치, 어댑터 구성품
