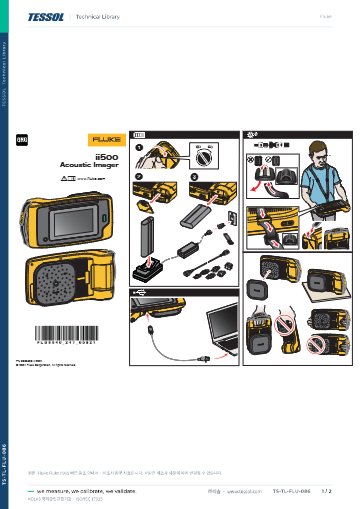

제품 자료: 빠른 참조 안내서

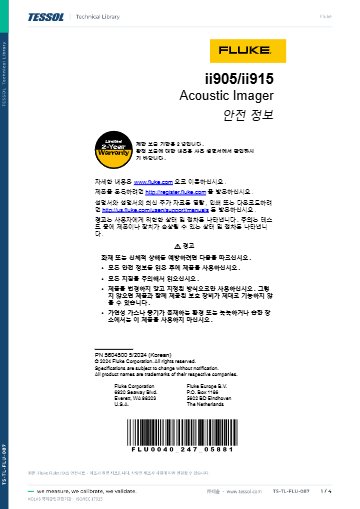

안전시트

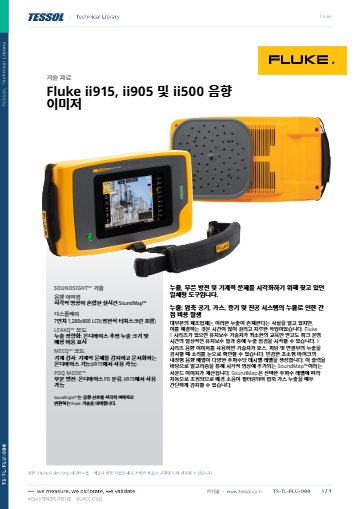

데이터시트

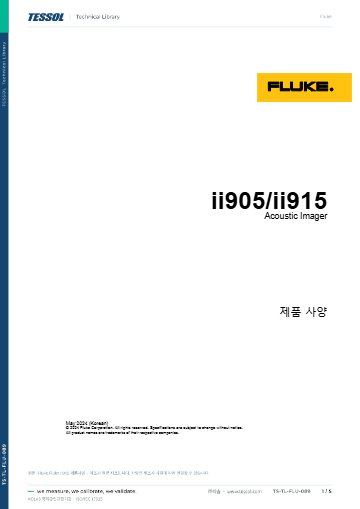

제품사양

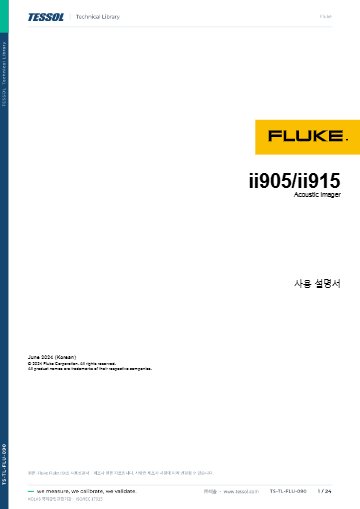

사용설명서

2024 FLUKE Catalogue

제품문의 구매하기

처음 쓰는 팀원도 누설 위치를
찾는 입문용 음향 카메라

Fluke ii500 음향 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke ii500은 2~52 kHz 대역의 소리를 영상 위에 겹쳐 압축공기·가스·진공 누설 지점을 찾는 입문용 음향 카메라(Acoustic Imager)입니다. LeakQ 1~10 척도로 누설 크기를 구분하므로 어느 누설부터 고칠지 정할 수 있습니다.

탐지 거리는 환경에 따라 0.5 m에서 50 m 초과이고, 63° ± 5° 시야각의 영상을 25 fps로 갱신합니다. 배관 라인을 따라 걸으며 진행하는 정기 점검에 적합합니다. 화면 구성이 직관적이어서 처음 다루는 팀원도 별도 교육 없이 사용할 수 있으며, 이 음향 카메라는 (주)테솔이 국내에 공식 공급합니다.

50 m 초과

환경에 따른 최대 탐지 거리

0.3 MP

고정 렌즈 가시광 카메라

20 GB

사진·영상 내장 저장 용량

2.1 kg

배터리 포함 무게

특징

처음 다루는 팀원도 익히기 쉬운
ii500 누설 점검 기능

핵심 특징	현장에서 달라지는 점
SoundMap 오버레이	가시광 영상 위에 소리 분포를 겹쳐 누설 위치를 눈으로 좁히므로, 귀로 찾을 때보다 시간이 줄어듭니다.
LeakQ 1~10 척도	누설 크기를 1에서 10까지 나눠 보여 주므로 큰 누설부터 수리 순서를 정할 수 있습니다.
주파수 대역 선택	누설 소리의 주파수 대역을 프리셋이나 직접 입력으로 고정하면 주변 소음이 걸러집니다.
7인치 정전식 터치 화면	큰 화면에 영상과 누설 지점이 함께 나타나 두 사람이 같이 보며 확인하기에도 좋습니다.
태그·주석·QR 자산 ID	사진과 영상에 자산 정보와 누설 유형을 남기고 QR 코드로 자산 ID를 읽으므로 기록 정리 시간이 줄어듭니다.
보고 도구	시각 자료와 메모를 팀원과 수리 담당자에게 공유하므로 점검 결과를 곧바로 작업 지시로 넘길 수 있습니다.

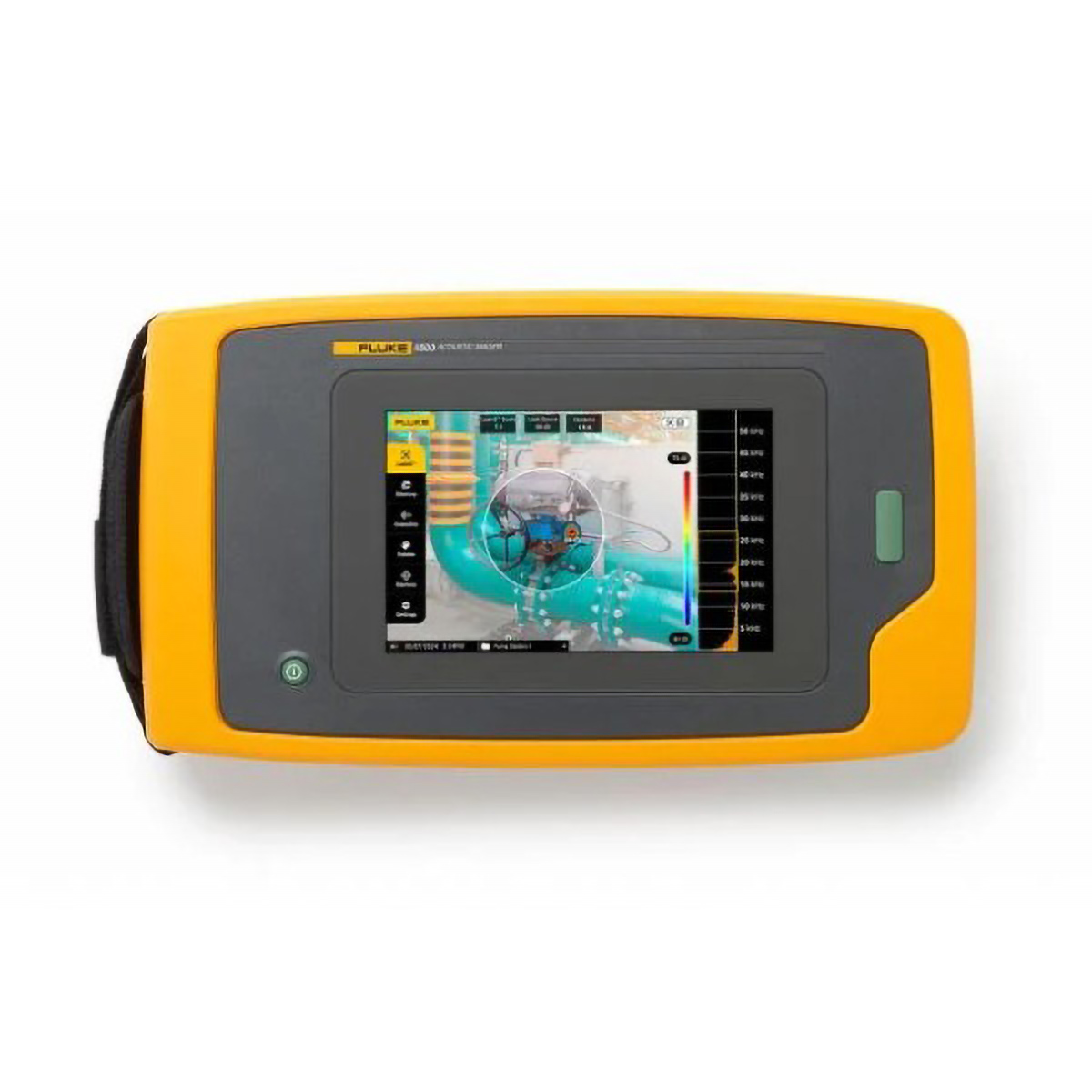

터치 화면에 음향 영상이 표시된 이미저 전면

점검 기록

점검자가 바뀌어도
같은 기준으로 남는 기록

압축공기·가스·진공 라인을 정기 점검할 때는 점검자가 바뀌어도 같은 기준으로 누설을 기록하는 것이 중요합니다. ii500은 LeakQ 척도와 함께 자산 이름·자산 ID·누설 유형·가스 종류·압력 주석을 사진에 남기므로, 점검 이력이 같은 형식으로 쌓입니다.

주석을 붙여 남기는 점검 이력

사진 한 장에 사진 메모를 최대 4개까지 붙일 수 있고, 자산 ID는 텍스트로 입력하거나 QR 코드로 자동 인식합니다. 영상은 최대 5분까지 저장합니다.

점검용 음원

SB140 음원으로
카메라 감지 상태 확인

SoundBeacon SB140은 카메라가 소리를 제대로 감지하는지 확인하는 점검용 음원이며, 비가압 용기의 기밀 점검에도 함께 사용할 수 있습니다. ii500 기본 구성에는 포함되지 않는 별매품입니다.

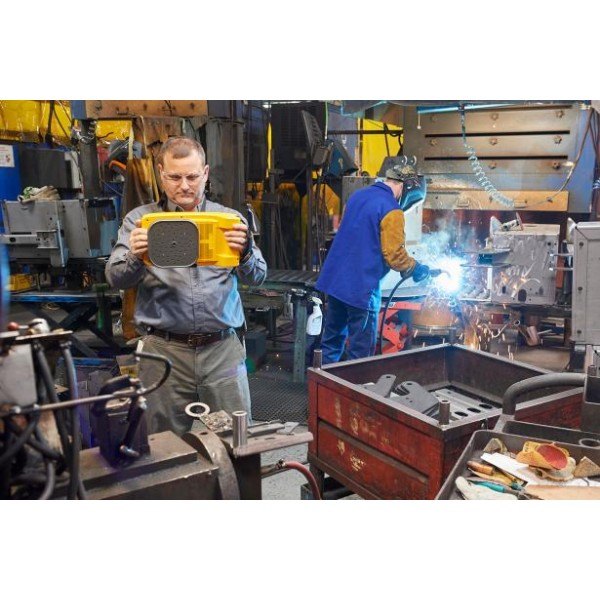

용접 작업 현장에서 이미저를 들고 점검하는 모습

사양

2~52 kHz·0.3 MP 카메라
ii500 상세 사양

항목	사양
주파수 대역	2 ~ 52 kHz
탐지 거리	0.5 m ~ 50 m 초과 (환경에 따라)
시야각 · 프레임	63° ± 5° · 25 fps
누설 분석	LeakQ 누설 크기 척도 1 ~ 10 (부분방전 · MecQ 모드 없음)
주파수 대역 선택	프리셋 또는 수동 입력
가시광 카메라	0.3 MP · 고정 렌즈 · 줌 없음 · 시야각 63° ± 5°
화면	7인치 1280 × 800 정전식 터치 · 햇빛 가독 · 백라이트
저장	내장 20 GB (사진 5,000장 이상 · 영상 999개 이상)
영상 · 사진 형식	가시광과 SoundMap 혼합 (JPG · PNG · MP4, 영상 최대 5분)
측정 범위 (전형)	2 kHz 15.4 ~ 115.2 dB SPL (±1 dB) · 19 kHz 5.6 ~ 102.5 dB SPL (±2 dB) · 35 kHz 28.4 ~ 131.1 dB SPL (±1 dB) · 52 kHz 41.8 ~ 133.1 dB SPL (±3 dB)
dB 게인	자동 최대/최소
음원 표시	단일 음원
컬러 팔레트	3종 (그레이스케일 · 아이언보우 · 블루-레드) · 오버레이 투명도 1 ~ 100 %
소프트웨어 기능	dB 눈금 켜기/끄기 · 최소/최대 dB 수동/자동 · 중심점 마커 · 주파수·dB 추세 그래프 · 중심점 dB 스팟 마커
주석	자산 이름 · 자산 ID · 자산 유형 · 누설 유형 · 가스 종류 · 압력 · 사진 메모 4개 · QR 코드 자산 ID 인식
배터리	교체형 충전식 리튬이온 · 6시간
충전	외부 충전 거치대 · 3시간
디지털 내보내기	USB-C 1개
크기	186 × 322 × 68 mm
무게	2.1 kg (배터리 포함)
보호 등급	IP40
작동 온도	-10 ~ 45 °C
보관 온도	-20 ~ 70 °C (배터리 제외)
상대 습도	10 ~ 95 % (결로 없음)
자가 진단	마이크 배열 상태 점검
지원 언어	14개 언어 (한국어 포함)
안전 기준	IEC 61010-1 · 오염도 2
전자파 적합성	IEC 61326-1 · CISPR 11 그룹 1, Class A
보증	2년

활용 분야

정기 누설 점검이
필요한 현장

압축공기 감사 — 배관과 연결부의 누설 지점을 찾습니다.
가스 라인 점검 — 가스 배관과 밸브의 누설 위치를 찾습니다.
진공 설비 점검 — 진공 라인의 작은 누설을 소리로 찾습니다.
정기 누설 점검 — 점검자가 바뀌어도 같은 기준으로 누설을 기록하고 보고합니다.

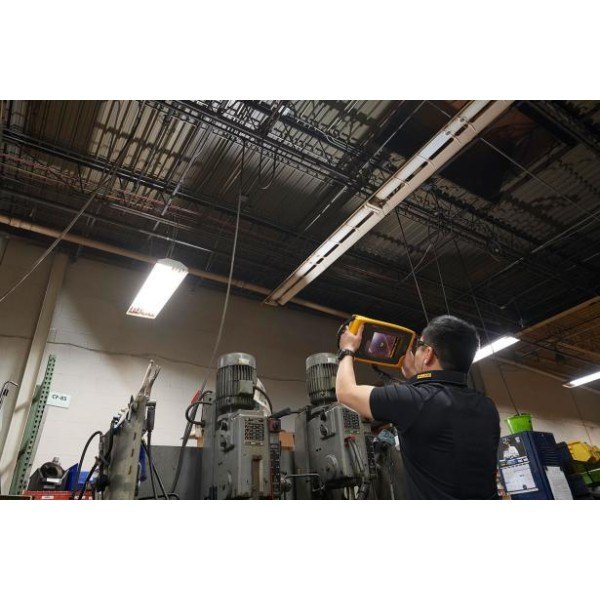

공장 천장 쪽 설비를 향해 이미저를 겨냥하는 모습

선택 가이드

ii500과 상위 음향 카메라
4개 모델 비교

모델	주파수 대역	탐지 거리 (환경에 따라)	분석 기능	카메라
ii500	2–52 kHz	0.5–50 m 초과	LeakQ 누설 크기 1–10	0.3 MP 고정 렌즈
ii905	2–65 kHz	0.5–70 m 초과	LeakQ 크기 · 유량 · 비용	5 MP · 3배 줌
ii915	2–100 kHz	0.5–120 m 초과	LeakQ + PDQ 부분방전 + MecQ 기계 이상	5 MP · 3배 줌
ii1020C	2–100 kHz	0.5–120 m	LeakQ + PDQ 부분방전	1.3 MP · 3배 줌

구성·옵션

ii500 기본 구성과
별매 SB140 음원

구분	항목
기본 구성	ii500 음향 이미저 본체, AC 어댑터 겸용 배터리 팩 충전기, 리튬이온 스마트 배터리 팩
기본 구성	USB 케이블, 하드 케이스, 손잡이 끈과 목에 거는 끈, 센서 배열 보호 덮개
별매	SB140 SoundBeacon (점검용 음원)

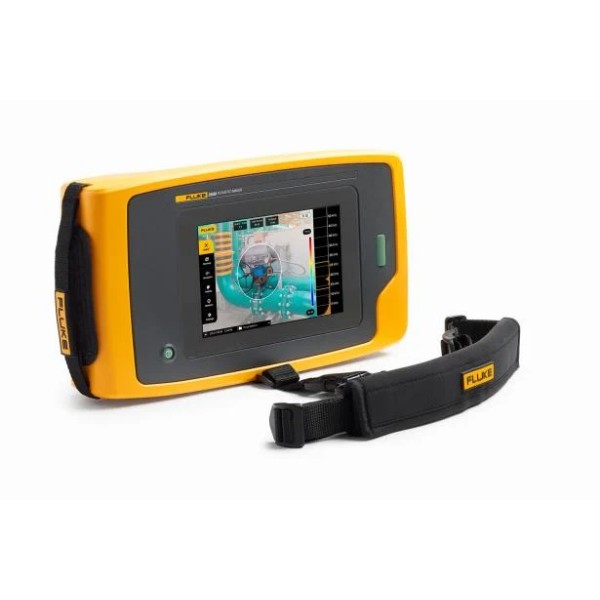

핸드 스트랩이 달린 음향 이미저 사선 모습

ii500과 함께 비교할
음향 카메라

Fluke ii500은 ii 시리즈에서 가장 입문용 모델입니까?
네, 가장 단순한 구성입니다. 누설 크기 척도인 LeakQ만 있고 부분방전과 기계 이상 모드는 없습니다.
ii500의 탐지 거리는 어느 정도입니까?
0.5 m에서 50 m 초과입니다. 소음과 반사면, 누설 크기 같은 환경 조건에 따라 줄어들 수 있습니다.
점검용 음원을 함께 사용할 수 있습니까?
네, 별매품인 SoundBeacon SB140을 함께 사용할 수 있습니다. 카메라 기능 확인과 비가압 용기의 기밀 점검에 적합합니다.
더 높은 주파수 대역이 필요하면 어떤 모델이 맞습니까?
ii915를 권합니다. 2~100 kHz 대역이며, 부분방전과 기계 이상까지 확인해야 할 때도 ii915가 맞습니다.
ii500의 가시광 카메라로 확대 촬영을 할 수 있습니까?
아닙니다. 0.3 MP 고정 렌즈로 줌이 없습니다. 먼 설비를 확대해야 한다면 5 MP 3배 줌 모델을 선택하세요.
