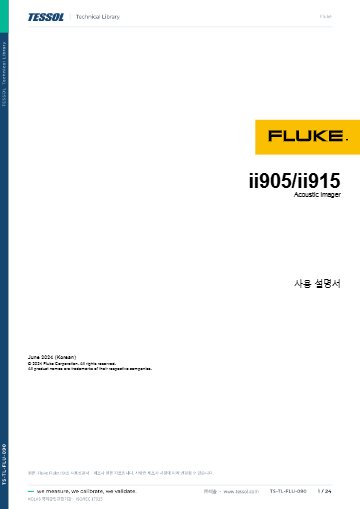

제품 자료
제품문의 구매하기

먼 설비의 누설을 찾고
비용까지 계산하는 음향 카메라

Fluke ii905 음향 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke ii905는 2~65 kHz 대역으로 압축공기·가스·진공 누설 위치를 찾고 LeakQ로 누설 크기·유량·비용을 추정하는 음향 카메라(Acoustic Imager)입니다. 5 MP 카메라와 3배 디지털 줌으로 먼 설비의 누설 지점까지 확대해 기록할 수 있습니다.

탐지 거리는 환경에 따라 0.5 m에서 70 m 초과입니다. 32 GB 내장 저장 공간에 사진과 영상을 저장하므로 한 번 순회하며 여러 라인을 촬영할 수 있습니다. 교체형 배터리로 6시간 동작하는 이 음향 카메라는 (주)테솔이 국내에 공식 공급합니다.

70 m 초과

환경에 따른 최대 탐지 거리

5 MP

가시광 카메라, 3배 디지털 줌

32 GB

사진·영상 내장 저장 용량

6시간

교체형 배터리 동작 시간

특징

ii905로 함께 보는
누설 크기·유량·비용

핵심 특징현장에서 달라지는 점
누설 비용 추정누설 크기에 따른 비용을 계산하므로 수리 우선순위를 금액 기준으로 정할 수 있습니다.
누설 유량 추정누설량을 유량으로 추정해 누설 지점끼리 크기를 비교할 수 있습니다.
SoundMap 오버레이가시광 영상 위에 소리 분포를 겹쳐 누설 위치를 빠르게 좁힙니다.
자동 거리 추정누설을 찾으면 대상까지의 거리를 자동으로 측정하므로 비용 추정에 필요한 입력이 줄어듭니다.
5 MP 카메라와 3배 줌먼 설비도 확대해 어느 부품에서 새는지 사진으로 남길 수 있습니다.
LeakQ 보고 도구와 태그사진과 영상에 자산 정보와 조치 내용을 붙여 보고서로 정리하고 팀과 공유합니다.

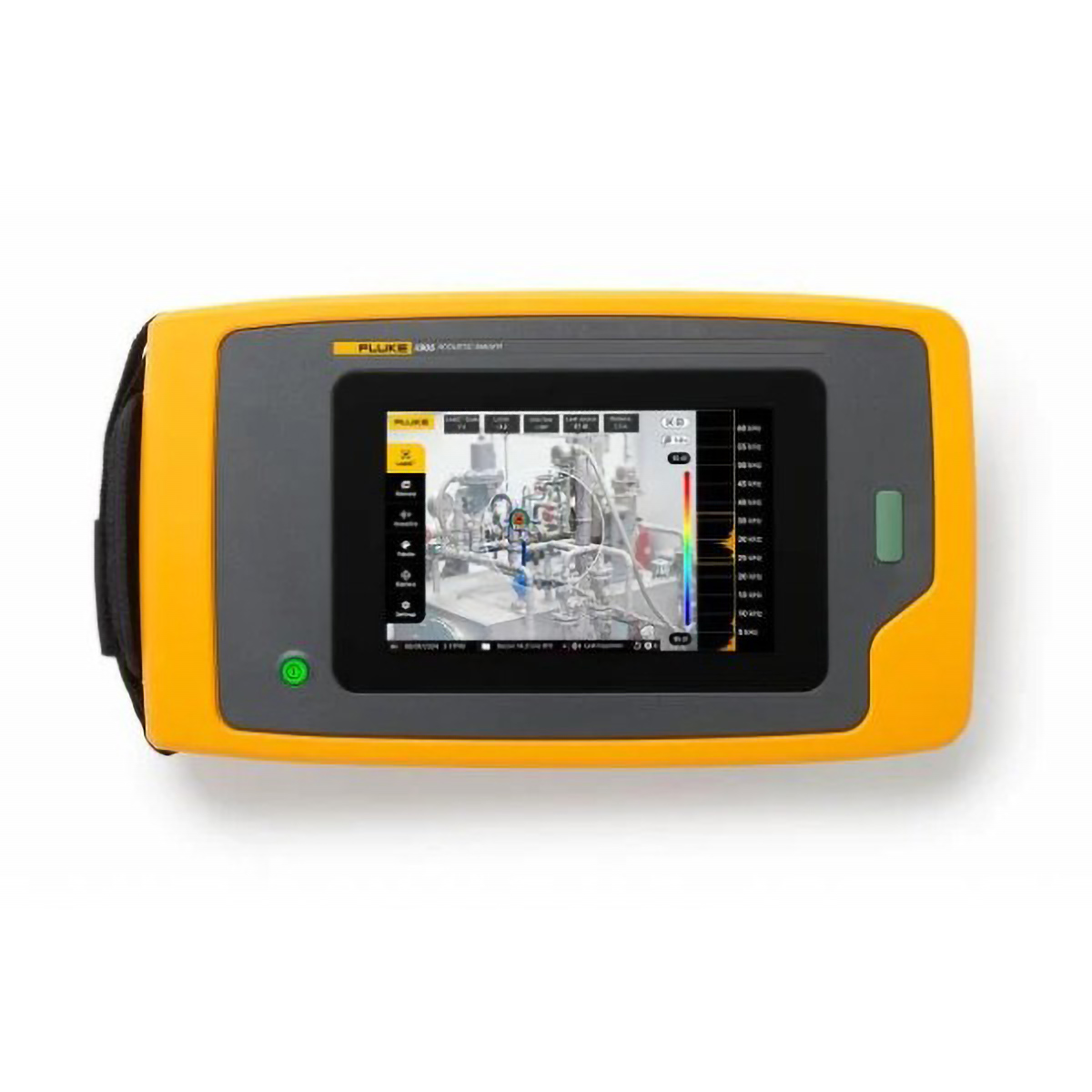

Fluke ii905 - 터치 화면에 영상이 표시된 음향 이미저 전면
터치 화면에 영상이 표시된 음향 이미저 전면

개선 순서

누설 비용으로 세우는
개선 순서

누설 위치만 찾아서는 수리 순서를 정하기 어렵습니다. ii905는 LeakQ 크기 척도에 누설 유량과 누설 비용 추정을 더하므로, 에너지 절감 효과가 큰 누설부터 수리하도록 개선 순서를 세울 수 있습니다.

사진과 메모로 정리하는 보고

사진마다 사진 메모를 최대 4개까지 붙이고, 자산 ID는 QR 코드로 읽어 입력합니다. 점검 상태를 조치 전, 조치 후, 미정으로 나눠 기록하므로 같은 자산 번호로 수리 전후를 비교할 수 있습니다.

운용 조건

70 m 초과 탐지 거리와
배터리 운용

0.5~70 m 초과의 탐지 거리는 환경 조건에서의 값으로, 소음과 반사면, 누설 크기에 따라 줄어들 수 있습니다. 계획 거리는 시험 촬영으로 확인하세요. 교체형 리튬이온 배터리를 USB-C로 내부 충전하는 데는 약 3.5시간이 걸립니다.

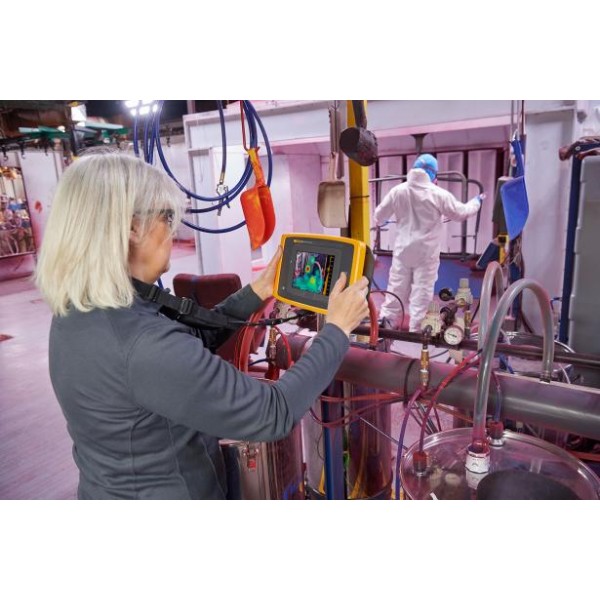

Fluke ii905 - 배관 설비 앞에서 음향 이미저로 점검하는 작업자
배관 설비 앞에서 음향 이미저로 점검하는 작업자

사용 방법

Fluke ii905
Fluke Connect 업로드와 LeakQ 보고

ii905는 Wi-Fi로 Fluke Connect에 결과를 업로드하고, USB-C로 PC에 데이터를 옮깁니다. PC에 설치하는 LeakQ 보고 도구로 누설 보고서를 만듭니다.

소프트웨어·도구하는 일
Fluke ConnectWi-Fi로 현장에서 결과 업로드
LeakQ 보고 도구 (PC 설치형)누설 측정 결과로 보고서 작성
태그·주석·폴더 (본체)Asset name, Asset ID, Leak type, Gas type, Pressure 기록과 사진 메모 4개
Fluke Connect Desktop펌웨어 업데이트 자동화

처음 연결하는 순서

순서할 일
1점검 전에 자산 ID를 텍스트로 입력하거나 QR 코드로 읽어 둡니다.
2누설 지점을 촬영하면서 Leak type, Gas type, Pressure 같은 주석을 측정 단계에서 입력하세요.
3현장에서는 Wi-Fi로 Fluke Connect에 결과를 업로드합니다.
4사무실에서는 USB-C 케이블로 PC에 연결해 JPG·PNG·MP4 파일을 옮기세요.
5LeakQ 보고 도구에서 누설 크기·유량·비용을 담은 보고서를 만듭니다.

펌웨어를 수동으로 올릴 때는 배터리를 25 % 이상 충전하고 USB-C로 Windows PC에 연결한 뒤, 탐색기에 나타난 FLK-iiXXX 드라이브의 루트(user data)에 .SWU 파일을 복사하고 Start Update를 선택하세요.

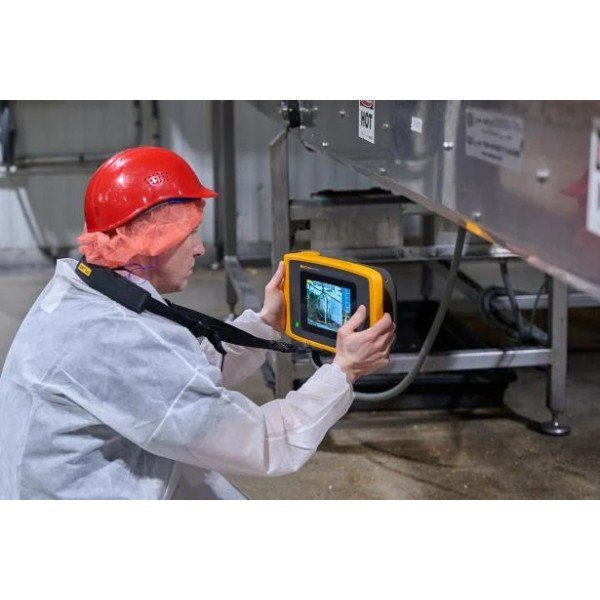

Fluke ii905 - 보호복 착용 작업자가 음향 이미저로 설비를 점검하는 모습
보호복 착용 작업자가 음향 이미저로 설비를 점검하는 모습

사양

ii905 2~65 kHz 대역과
5 MP 카메라 사양

항목사양
주파수 대역2 ~ 65 kHz
탐지 거리0.5 m ~ 70 m 초과 (환경에 따라)
시야각 · 프레임63° ± 5° · 25 fps
누설 분석LeakQ 크기 척도 · 누설 유량 · 누설 비용 추정
가시광 카메라5 MP · 3배 디지털 줌
화면7인치 1280 × 800 터치
저장내장 32 GB
영상 · 사진 형식가시광과 SoundMap 혼합 (JPG · PNG · MP4, 영상 최대 5분)
측정 범위 (전형)2 kHz 15.4 ~ 115.2 dB SPL (±1 dB) · 52 kHz 41.8 ~ 133.1 dB SPL (±3 dB)
배터리교체형 리튬이온 · 6시간
충전내부 USB-C · 약 3.5시간
무선Wi-Fi (Fluke Connect 업로드)
삼각대 연결1/4인치-20
연결 단자USB-C 2개
크기186 × 322 × 68 mm
무게2 kg
보호 등급IP40
작동 온도-10 ~ 45 °C
보관 온도-20 ~ 70 °C (배터리 제외)
상대 습도10 ~ 95 % (비응축)
자가 진단배열 상태 테스트로 마이크 점검 시점 확인
지원 언어14개 언어 (한국어 포함)
안전 기준IEC 61010-1 · 오염도 2
전자파 적합성IEC 61326-1 · CISPR 11 그룹 1, Class A
보증2년

활용 분야

누설 비용을 관리하는
현장

  • 압축공기 누설 관리 — 배관과 연결부의 누설을 찾고 비용을 추정합니다.
  • 가스·진공 라인 점검 — 누설 크기와 유량을 비교해 우선순위를 정합니다.
  • 에너지 점검 — 누설로 새는 비용을 계산해 개선 순서를 세웁니다.
  • 보고 업무 — 사진과 메모를 정리해 팀과 공유합니다.

선택 가이드

ii905와 나란히 보는
음향 카메라 4개 모델

모델주파수 대역탐지 거리 (환경에 따라)분석 기능카메라
ii5002–52 kHz0.5–50 m 초과LeakQ 누설 크기 1–100.3 MP 고정 렌즈
ii9052–65 kHz0.5–70 m 초과LeakQ 크기 · 유량 · 비용5 MP · 3배 줌
ii9152–100 kHz0.5–120 m 초과LeakQ + PDQ 부분방전 + MecQ 기계 이상5 MP · 3배 줌
ii1020C2–100 kHz0.5–120 mLeakQ + PDQ 부분방전1.3 MP · 3배 줌

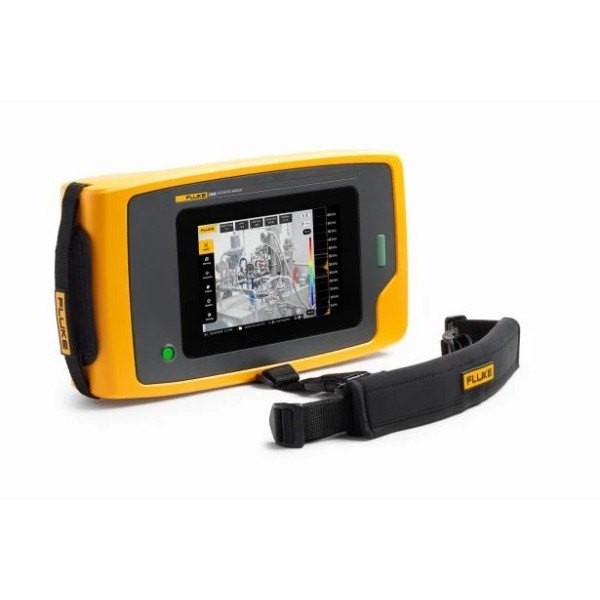

Fluke ii905 - 핸드 스트랩이 달린 음향 이미저 사선 모습
핸드 스트랩이 달린 음향 이미저 사선 모습

구성·옵션

ii905 기본 구성과
권장 액세서리

구분항목
기본 구성ii905 음향 이미저 본체, USB-C 충전기, 교체형 리튬이온 배터리 팩
기본 구성USB-C 케이블, 하드 케이스, 손잡이 끈과 목에 거는 끈, 센서 배열 프로텍터
별매SB140 SoundBeacon (권장 액세서리)
보증2년
