Fluke iSee ii01 스마트폰용 음향 카메라로 누설 탐지

Fluke iSee ii01은 스마트폰에 꽂아 압축공기와 가스 누설 위치를 화면에서 바로 확인하는 음향 카메라입니다.

Fluke iSee ii01은 산업 현장의 누설 점검에 쓰는 스마트폰용 음향 카메라입니다. 16개의 MEMS 센서와 Fluke SoundMap 음향 이미징 기술로 소리가 나는 위치를 스마트폰 화면에 실시간으로 표시합니다.

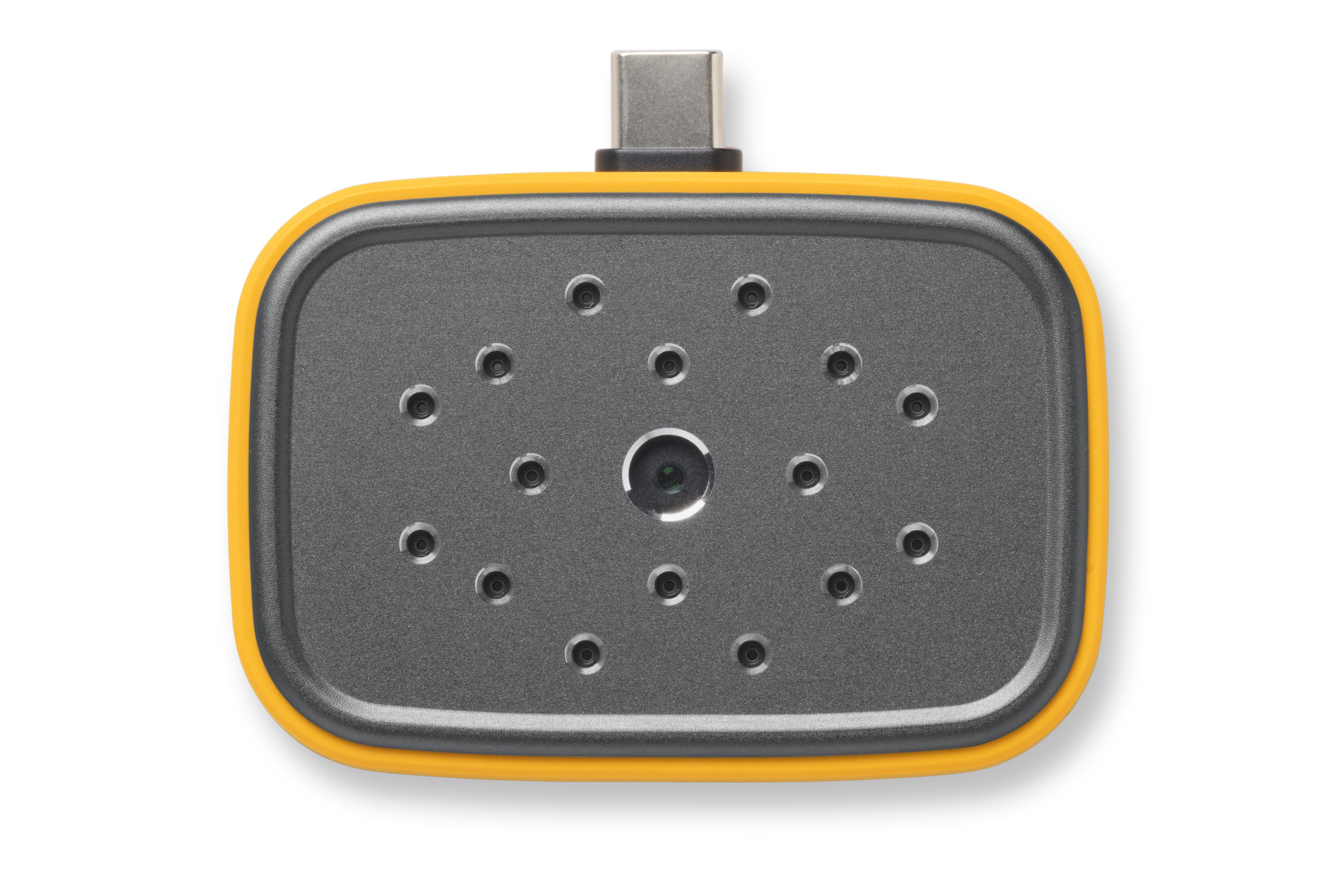

Fluke iSee ii01 스마트폰용 음향 카메라

산업 현장의 압축공기와 가스 누설은 에너지 손실과 설비 효율 저하로 이어집니다. 배관이나 장비가 밀집한 현장에서는 정확한 누설 위치를 찾는 데 시간과 노력이 많이 듭니다.

주파수 대역은 2 kHz~48 kHz이고, 누설 탐지 모드에서는 40 kHz 부근의 주파수를 집중적으로 활용해 미세한 누설을 감지합니다.

탐지

복잡한 설비의 누설을 화면에서 찾습니다

ii01은 사출성형기, 복잡한 배관망, 일반 공정 배관 등 여러 산업 설비의 누설과 기밀성 검사에 쓸 수 있습니다.

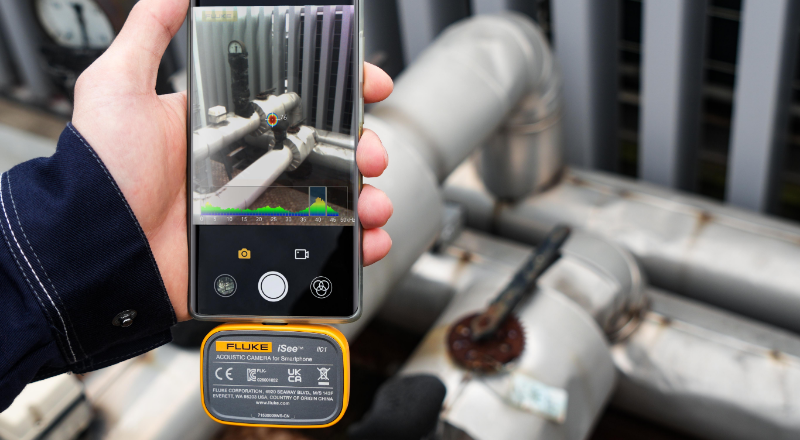

스마트폰을 설비 쪽으로 움직이면 화면에 음향 발생 지점이 표시되고, 중심 지점의 dB 값도 실시간으로 나옵니다. 탐지 거리는 현장 조건에 따라 최소 0.5m에서 최대 50m이므로 안전한 위치에서 점검할 수 있습니다.

스마트폰 화면에 표시되는 음향 이미지

휴대성

연결하면 바로 점검할 수 있습니다

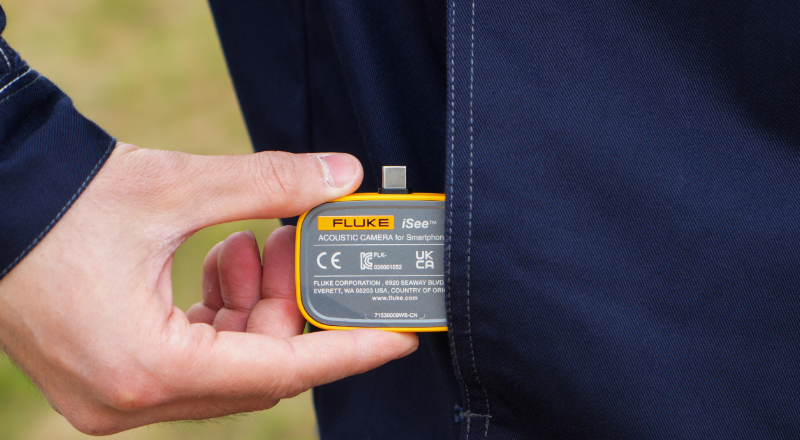

ii01은 61 × 50 × 12mm 크기에 무게 약 50g이라 주머니에 들어갑니다.

스마트폰의 USB Type-C 단자에 직접 연결하면 별도의 배터리 충전이나 전원 조작 없이 바로 검사를 시작합니다. 매일 하는 설비 순회점검의 부담이 줄어듭니다. 버튼 없는 외관과 간결한 UI라 복잡한 초기 설정 없이 쓸 수 있습니다.

기록

점검 결과를 기록하고 공유합니다

ii01은 누설 위치 확인에 더해 점검 결과를 바로 데이터로 남깁니다.

• JPG 이미지와 최대 5분 길이의 MP4 동영상 촬영을 지원합니다.
• 사용자 정의 워터마크를 추가할 수 있습니다.
• 촬영 자료는 스마트폰 갤러리에 자동 저장되어 유지보수 담당자에게 현장에서 바로 공유하거나 점검 이력 보고서 작성에 활용합니다.

전문 측정 장비를 따로 세팅하지 않고 스마트폰 하나로 일상적인 예방정비와 설비 점검을 진행할 수 있습니다.
