Fluke Process Instruments SV600 고정형 음향 이미저(Fixed Acoustic Imager)

MODEL: SV600
브랜드: FLUKE PROCESS INSTRUMENTS

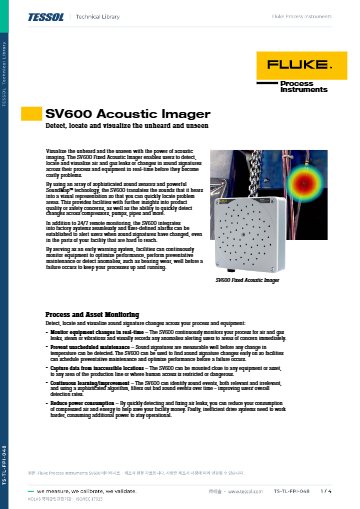

제품 자료: 데이터시트

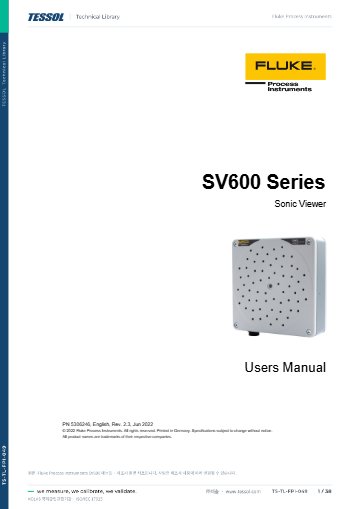

매뉴얼

제품문의 구매하기

접근이 어려운 설비의 소리를
24시간 감시하는 음향 카메라

Fluke Process Instruments SV600 고정형 음향 카메라

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments SV600은 해바라기 배열의 디지털 MEMS 마이크 64개와 720p 카메라를 내장해 한 자리에서 24시간 소리를 감시하는 PoE 고정형 음향 카메라(Fixed Acoustic Imager)입니다. 설정한 음압과 주파수 기준을 넘는 이벤트를 기록합니다.

SoundMap 화면이 소리의 강도를 영상 위에 수치로 표시하므로 문제 구역을 빠르게 짚어 낼 수 있습니다. 이더넷 케이블 한 가닥으로 전원과 통신을 함께 받아 전원선을 따로 끌 필요도 없습니다. 접근이 어려운 구역의 설비 소리를 감시하는 이 음향 카메라는 (주)테솔이 국내에 공식 공급합니다.

64개

해바라기 배열 디지털 MEMS 마이크

24시간

연속 음향 감시

720p

내장 카메라, 30 fps

IP54

보호 등급

특징

한 자리에서 계속 감시하는
고정형 음향 카메라

핵심 특징	현장에서 달라지는 점
SoundMap 기술	소리를 영상 위에 겹쳐 표시하므로 문제가 생긴 구역을 눈으로 바로 찾을 수 있습니다.
24시간 음향 감시	설비 소리를 쉬지 않고 모니터링해 점검 주기 사이에 생기는 이상도 놓치지 않습니다.
사용자 알람 기준	음압(dB)과 주파수(kHz) 범위를 정해 기준을 넘는 이벤트를 곧바로 알립니다.
이벤트 기록	이벤트를 외부 PC에 .csv 또는 .txt 파일로 남겨 두면 사후 분석 자료로 활용할 수 있습니다.
PoE 전원과 이더넷 연결	케이블 하나로 전원과 통신을 처리해 설치 배선이 단순하며, 커넥터는 RJ45와 M12 8핀 가운데 고를 수 있습니다.
Spot 로봇 탑재와 IO 옵션	Boston Dynamics Spot 로봇에 실어 순회 점검하거나, Fieldbus 커플러로 IO 신호를 연동할 수 있습니다.

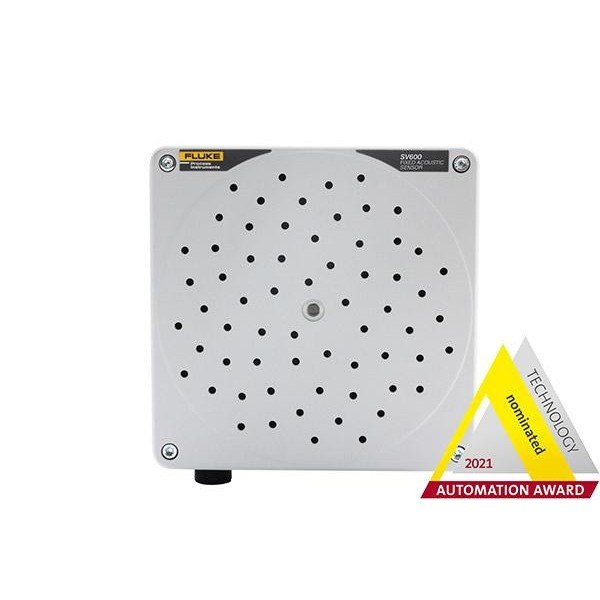

다수의 마이크 구멍이 배열된 고정형 음향 센서 전면

알람 설정

SV600 알람 기준은
음압과 주파수로 설정

알람은 음압(dB)과 주파수(kHz) 범위를 함께 정해 설정합니다. 기준을 넘는 이벤트는 외부 PC에 .csv 또는 .txt 파일로 기록됩니다. 설비의 정상 소리 수준을 먼저 기록해 두고 그보다 위로 기준을 잡는 순서가 안정적입니다.

본체 안의 실시간 처리와 이벤트 트리거

소리 분류, 주파수 필터링, dB 값과 소리 강도 매핑, 이벤트 트리거를 본체 안에서 실시간으로 처리합니다. 마이크 신호대잡음비는 1 kHz, 94 dB SPL 기준 64 dB(A 가중)이고, 음향 과부하점은 120 dB SPL입니다.

설치와 통신

SV600 전원과 통신을
이더넷 케이블 한 가닥으로

PoE는 IEEE 802.3af 방식이며, RJ45 또는 M12 8핀 이더넷으로 연결합니다. 동작 상태는 상태 LED로 확인합니다. 본체가 170 × 170 × 65 mm, 0.85 kg이라 지지대에 고정하기 쉽습니다.

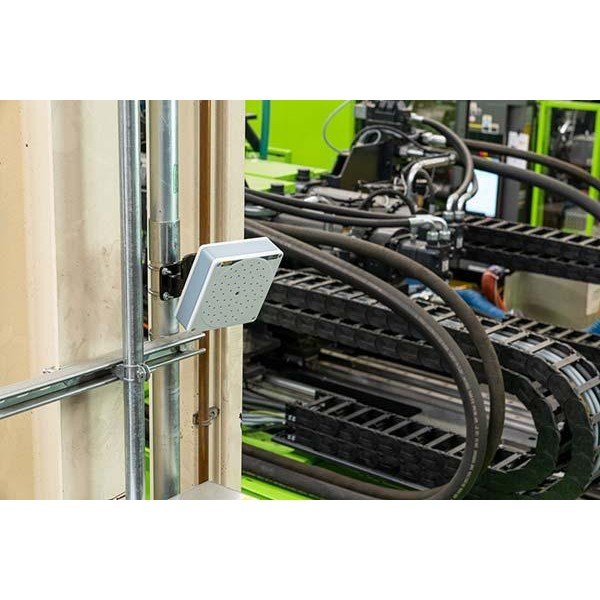

설비 케이블 트레이 옆 벽면에 음향 센서를 설치한 모습

사용 방법

SV600 웹 대시보드
네트워크 설정과 이벤트 기록

SV600은 별도 PC 프로그램 없이 웹 브라우저의 대시보드에서 설정하고 감시합니다. 이벤트 로그는 CSV·TXT로 내보내며, HTTP REST API와 Modbus TCP 출력으로 다른 시스템과 연동합니다.

소프트웨어·도구	하는 일
웹 대시보드	네트워크·장치 설정, 실시간 SoundMap 확인 (Chrome, Firefox, Edge, Safari)
Management > Events	SPL·SoundMap 기준의 이벤트 조건 설정
Device Maintenance	Download Logs, Download Measurements
HTTP REST API · WebSocket	외부 프로그램에서 장치 제어와 데이터 수신
Modbus TCP 출력	Modbus 장치의 IP·포트, 레지스터 종류·주소를 정해 값 출력

처음 연결하는 순서

순서	할 일
1	이더넷 케이블로 SV600을 PoE 스위치에 연결하고 LED가 녹색으로 켜질 때까지 기다립니다.
2	브라우저 주소창에 http:// 뒤에 장치 일련번호를 붙여 입력하세요. DNS 서버가 없거나 PC에 직접 연결했다면 뒤에 .local을 붙입니다.
3	기본 계정 admin/admin으로 로그인하세요. 비밀번호는 User Management 페이지에서 바꿀 수 있습니다.
4	Device Configuration의 Device Information에서 장치 태그와 위치를, Networking에서 DHCP 또는 고정 IP를 설정합니다.
5	Management > Events에서 이벤트 조건(예: Threshold Above 60dB)을 정하고, Events 페이지의 CSV·TXT 버튼으로 기록을 내보내세요.

DHCP 서버가 없으면 SV600은 169.254.0.0/16 대역의 Auto IP를 사용합니다. 방화벽에서 포트 80, 443, 9011, 9012, 9013을 열고, 고정 IP를 쓰지 않는다면 mDNS(224.0.0.251)용 브로드캐스트·멀티캐스트를 막지 마세요.

사양

SV600 64개 마이크와
PoE 통신 사양

항목	사양
마이크	디지털 MEMS 64개 (하단 포트) · 해바라기 배열
마이크 SNR	64 dB (94 dB SPL @ 1 kHz, A 가중)
감도	-26 dB FS ± 1.5 dB (1 kHz, 94 dB SPL)
음향 과부하점	120 dB SPL (1 kHz, THD 10 % 미만)
카메라	내장 가시광 · 고정 렌즈 · 720p 30 fps · 시야각 65° ± 3°
영상 해상도	640 × 480
통신 · 전원	PoE IEEE 802.3af · RJ45 또는 M12 8핀 이더넷
실시간 처리	소리 분류 · 주파수 필터링 · dB 값과 소리 강도 매핑 · 이벤트 트리거
알람	음압(dB)과 주파수(kHz) 범위 기준 설정
이벤트 기록	외부 PC에 .csv/.txt 파일
데이터 형식	오디오 .wav · 이미지 .jpg, .png · 영상 .mjpeg, .mp4 (V/V+ 모델) · 데이터 .json
상태 표시	상태 LED
크기	170 × 170 × 65 mm
무게	0.85 kg
보호 등급	IP54
동작 온도	-20 ~ 50 °C
옵션	Fieldbus 커플러 IO · Spot 탑재 옵션

활용 분야

설비 소리 상시 감시가
필요한 현장

연속 누설 감시 — 설비와 배관에서 나는 소리를 상시 확인해 누설을 찾습니다.
생산 라인 누설 시험 — 제품 누설 시험 공정에 설치해 사용합니다.
접근이 어려운 구역 — 사람이 들어가기 어려운 곳의 설비 소리를 감시합니다.
로봇 점검 — Spot 로봇에 실어 점검 구역을 돌며 소리를 확인합니다.
설비 예방 정비 — 이상 소리를 조기에 감지해 정비 시점을 정합니다.

선택 가이드

감시 방식으로 고르는
SV600 구성

이럴 때 (현장 조건)	권장 구성	선택 이유
한 자리에서 24시간 감시할 때	SV600 (고정형)	64개 MEMS 마이크와 PoE 연결로 상시 감시하며, 기준을 넘으면 알람을 기록해 상시 감시에 맞습니다.
누설 시험 공정에 넣을 때	SV600 (PoE 연결)	이더넷 케이블 하나로 전원과 통신을 처리하므로 공정 설비에 통합하기 쉽습니다.
로봇에 실어 점검할 때	SV600 Spot 탑재 옵션	Boston Dynamics Spot 페이로드로 실어 순회 점검할 수 있습니다.
휴대하며 점검할 때	Fluke ii 시리즈 음향 카메라	작업자가 들고 다니며 여러 설비를 점검하는 휴대형 모델이라 이동 점검에 맞습니다.

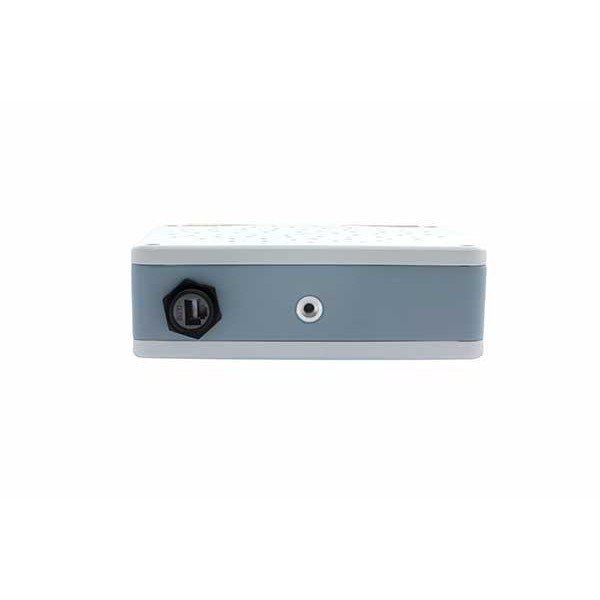

케이블 연결부와 단자가 보이는 센서 측면

구성·옵션

SV600 본체와
선택 옵션

구분	품목	설명
본체	SV600 고정형 음향 카메라	PoE 전원 공급
옵션	Spot 탑재 옵션	Boston Dynamics Spot 페이로드
옵션	Fieldbus 커플러 IO	필드버스 커플러 연결
옵션	V/V+ 모델	영상 출력 모델

SV600과 함께 보는
Fluke 음향 카메라

SV600은 휴대형 음향 카메라와 무엇이 다릅니까?
고정 설치해 24시간 감시한다는 점이 다릅니다. 휴대형은 들고 다니며 점검하고, SV600은 설치한 자리에서 소리가 기준을 넘으면 알람을 기록합니다.
고정형 음향 카메라의 전원은 어떻게 공급합니까?
PoE(IEEE 802.3af)로 공급합니다. 별도 전원선 없이 이더넷 케이블 하나로 통신까지 처리합니다.
SV600 알람은 어떻게 설정합니까?
음압(dB)과 주파수(kHz) 범위를 정하면 기준을 넘는 이벤트가 기록됩니다. 정상 소리 수준을 먼저 기록한 뒤 기준을 잡으세요.
SV600 카메라 해상도는 어떻게 됩니까?
내장 가시광 카메라는 720p 30 fps이고 시야각은 65° ± 3°입니다. 영상 해상도는 640 × 480입니다.
음향 감시 데이터는 어디에 저장됩니까?
이벤트는 외부 PC에 .csv 또는 .txt 파일로 기록됩니다. 오디오는 .wav, 이미지는 .jpg와 .png, 데이터 메시지는 .json 형식입니다.
