Fluke ii1020C는 디지털 MEMS 마이크 202개로 2~100 kHz 대역의 소리를 영상 위에 겹쳐 보여 주는 음향 카메라(Acoustic Imager)입니다. 압축공기 누설은 LeakQ로 크기와 비용을 산출하고, 수배전반의 부분방전은 PDQ 모드로 유형을 분류합니다.

작업 거리는 환경에 따라 0.5~120 m이고, 배터리를 포함해 1.2 kg이어서 점검 순회에 들고 다니기 쉽습니다. 기본 구성에 교체형 리튬이온 배터리 2개가 들어 있으며, 햇빛 아래에서도 읽히는 7인치 터치 LCD를 갖춘 이 음향 카메라는 (주)테솔이 국내에 공식 공급합니다.

64° × 48°

한 화면에 담는 소리 영상 시야각

1.3 MP

가시광 카메라, 3배 디지털 줌

128 GB

사진·영상 내장 저장 용량

IP54

먼지·물 분사 보호 등급

특징

ii1020C로 누설 비용과
방전 유형을 함께 분석

핵심 특징현장에서 달라지는 점
LeakQ 누설 분석누설 크기와 누설률, 누설 비용을 추정해 보여 주므로 수리 우선순위를 비용 기준으로 정할 수 있습니다.
PDQ 모드 부분방전 분류부분방전 유형과 그 확률을 추정해, 개폐기와 애자 점검에서 의심 설비를 가려낼 수 있습니다.
실시간 PRPD 플롯측정하는 동안 PRPD 맵이 화면에 그려지므로 방전의 위상 분포를 현장에서 바로 검토할 수 있습니다.
1.3 MP 카메라와 3배 줌떨어진 설비도 가시광 영상으로 확대해, 소리가 나는 위치를 구체적인 부품과 맞춰 볼 수 있습니다.
교체형 배터리 2개한 개가 방전되면 현장에서 바꿔 끼우고 점검 순회를 이어 갈 수 있습니다.
QR 자산 ID와 원터치 보고서자산 ID를 QR 코드로 읽어 측정 기록에 연결하고 결과를 보고서로 저장하므로 사후 정리 작업이 줄어듭니다.

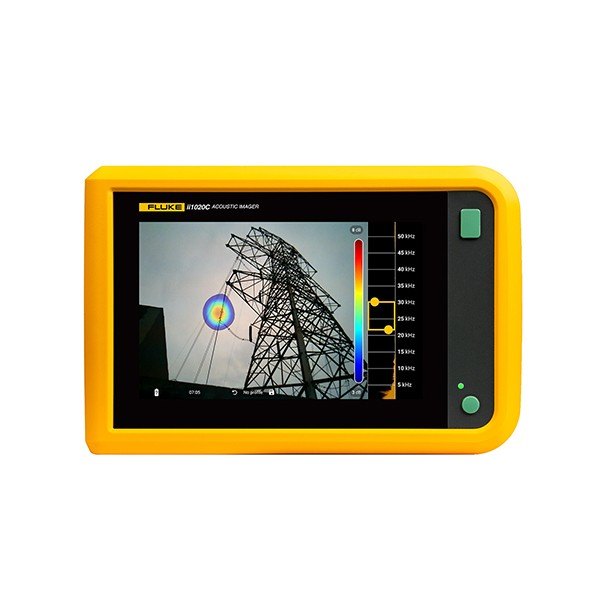

FLUKE ii1020C - 철탑 영상과 음향 지도가 표시된 카메라 화면
철탑 영상과 음향 지도가 표시된 카메라 화면

누설 분석

LeakQ로 정하는
수리 우선순위

압축공기 배관의 누설은 소리가 커도 실제 손실이 작을 수 있고, 반대로 작은 소리가 큰 손실로 이어지기도 합니다. LeakQ는 누설 크기와 누설률, 누설 비용을 추정해 보여 주므로 수리 순서를 비용 기준으로 세울 수 있습니다.

소리를 영상 위에 겹쳐 확인

SoundMap은 가시광 영상 위에 소리 분포를 겹쳐 보여 주므로 누설 위치를 배관 연결부나 밸브 단위까지 좁힐 수 있습니다. 결과는 JPG 사진과 최대 5분 길이의 MP4 영상으로 저장합니다.

부분방전 점검

PDQ 모드와 PRPD 플롯으로
보는 부분방전

수배전반과 애자, 선로에서 나는 방전 소리는 PDQ 모드가 유형을 분류하고 확률을 추정합니다. 측정 중에는 실시간 PRPD 맵이 함께 그려지므로, 의심 설비는 같은 자리에서 소리 영상과 방전 패턴을 대조해 판단하세요.

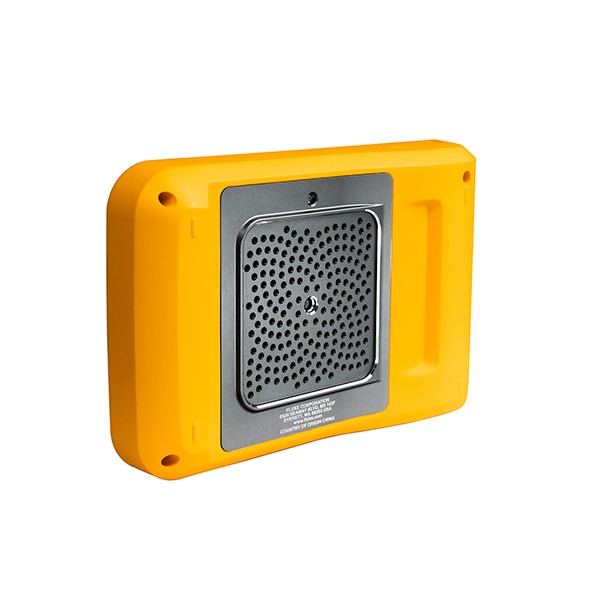

FLUKE ii1020C - 후면 마이크 배열 패널을 비스듬히 본 모습
후면 마이크 배열 패널을 비스듬히 본 모습

작업 거리

0.5~120 m 작업 거리와
현장 조건

0.5~120 m의 작업 거리는 환경 조건에 따라 달라지는 값입니다. 주변 소음과 반사면, 누설 크기에 따라 거리가 줄어들 수 있으니, 점검 계획의 거리 기준은 현장 시험 촬영으로 먼저 정하세요. 충전 거치대는 옵션입니다.

사용 방법

Fluke ii1020C
현장 보고서와 PC 데이터 전송

ii1020C는 촬영한 결과로 본체에서 바로 보고서를 만들고, 데이터용 USB-C 포트로 PC에 데이터를 옮깁니다. 자산 ID는 텍스트로 입력하거나 QR 코드로 자동 식별합니다.

소프트웨어·도구하는 일
온디바이스 보고서사진 메모·태그·주석을 담은 보고서를 원터치로 작성
LeakQ누설 크기·누설률·누설 비용 추정
PDQ 모드부분방전 유형 분류와 실시간 PRPD 플롯
ii-Series reporting toolii 시리즈로 촬영한 LeakQ·PDQ 이미지로 보고서 작성과 공유

처음 연결하는 순서

순서할 일
1점검할 설비의 QR 코드를 읽거나 자산 ID를 입력합니다.
2압축공기 배관은 LeakQ로, 수배전반은 PDQ 모드로 측정하세요.
3결과를 JPG 사진이나 최대 5분 MP4 영상으로 저장하고 태그와 메모를 붙입니다.
4원터치 보고서로 현장에서 보고서를 만드세요.
5데이터용 USB-C 포트로 PC에 연결해 파일을 옮기고 ii-Series reporting tool에서 정리합니다.

USB-C 포트 2개는 데이터 통신용과 충전용으로 나뉘어 있으므로 PC 연결에는 데이터용 포트를 사용하세요.

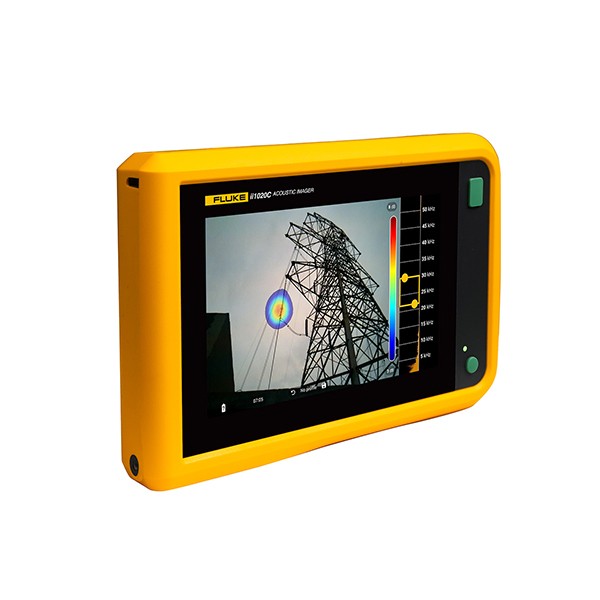

FLUKE ii1020C - 화면이 켜진 음향 카메라를 비스듬히 본 모습
화면이 켜진 음향 카메라를 비스듬히 본 모습

사양

202개 마이크·2~100 kHz 대역
ii1020C 상세 사양

항목사양
마이크디지털 MEMS 202개
주파수 대역2 ~ 100 kHz
작업 거리0.5 ~ 120 m (환경에 따라)
시야각 · 프레임64° × 48° · 25 fps
감도 · SNR-26 dBFS · 73 dBA
분석LeakQ 누설 크기 · 누설률 · 누설 비용 / PDQ 모드 부분방전 유형 분류 · 확률 · 실시간 PRPD 플롯
가시광 카메라1.3 MP · 3배 디지털 줌
화면7인치 1280 × 800 햇빛 가독 터치 LCD
저장내장 128 GB
영상 · 사진 형식가시광과 SoundMap 혼합 (JPG · MP4, 영상 최대 5분)
배터리교체형 리튬이온 2개 포함 · 각 3.5시간 이상
충전USB-C · 3시간 미만
삼각대 연결1/4인치-20
연결 단자USB-C 2개
크기235 × 154 × 46 mm
무게1.2 kg (배터리 포함)
보호 등급IP54
작동 온도-10 ~ 45 °C
보관 온도-20 ~ 70 °C (배터리 제외)
상대 습도10 ~ 95 % (결로 없음)
자산 IDQR 코드 인식
자가 진단마이크 배열 상태 점검
안전 기준IEC 61010-1 · 오염 등급 2
전자파 적합성IEC 61326-1 · CISPR 11 그룹 1, Class A
보증2년

활용 분야

압축공기와 수배전반
음향 점검 현장

  • 압축공기 누설 점검 — 배관과 밸브에서 새는 지점을 찾고 누설 비용을 추정합니다.
  • 가스·진공 라인 점검 — 누설 크기를 추정해 수리 우선순위를 정합니다.
  • 수배전반 부분방전 점검 — 개폐기와 차단기 주변의 방전 위치를 확인합니다.
  • 애자와 선로 코로나 점검 — 고압 설비의 코로나 방전 위치를 찾습니다.

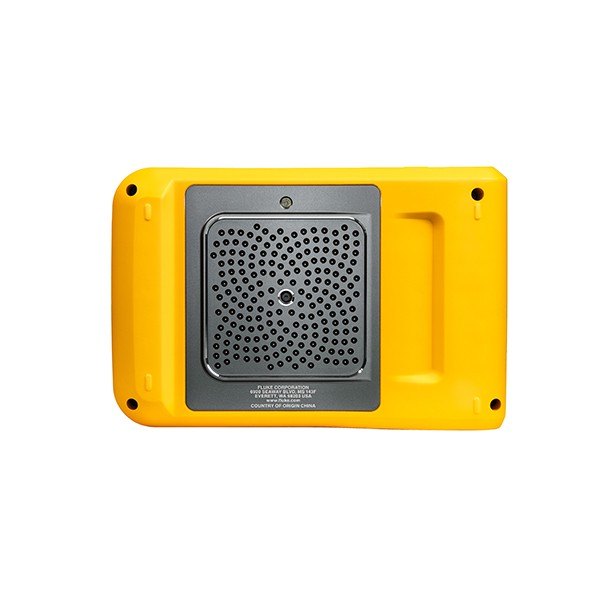

FLUKE ii1020C - 마이크 배열이 보이는 카메라 후면
마이크 배열이 보이는 카메라 후면

선택 가이드

누설·방전·기계 이상으로
고르는 Fluke 음향 카메라

이럴 때 (현장 조건)권장 모델선택 이유
누설만 빠르게 찾으면 될 때Fluke ii500 · ii905두 모델 모두 누설 전용이라 부분방전 기능이 필요 없는 현장에 맞습니다.
누설과 부분방전을 함께 점검할 때Fluke ii1020C2~100 kHz 대역에 LeakQ와 PDQ 부분방전 분류를 갖춰 두 점검을 한 대로 할 수 있습니다.
기계 이상(베어링)까지 점검할 때Fluke ii915MecQ 모드로 회전 설비의 이상을 선별할 수 있습니다.
가볍게 들고 다니며 점검할 때Fluke ii1020C배터리를 포함해 1.2 kg으로 시리즈에서 가장 가볍습니다.

구성·옵션

ii1020C 기본 구성과
충전 옵션

구분항목
기본 구성음향 카메라 본체, 교체형 리튬이온 배터리 2개
옵션충전 베이스 세트
보증2년

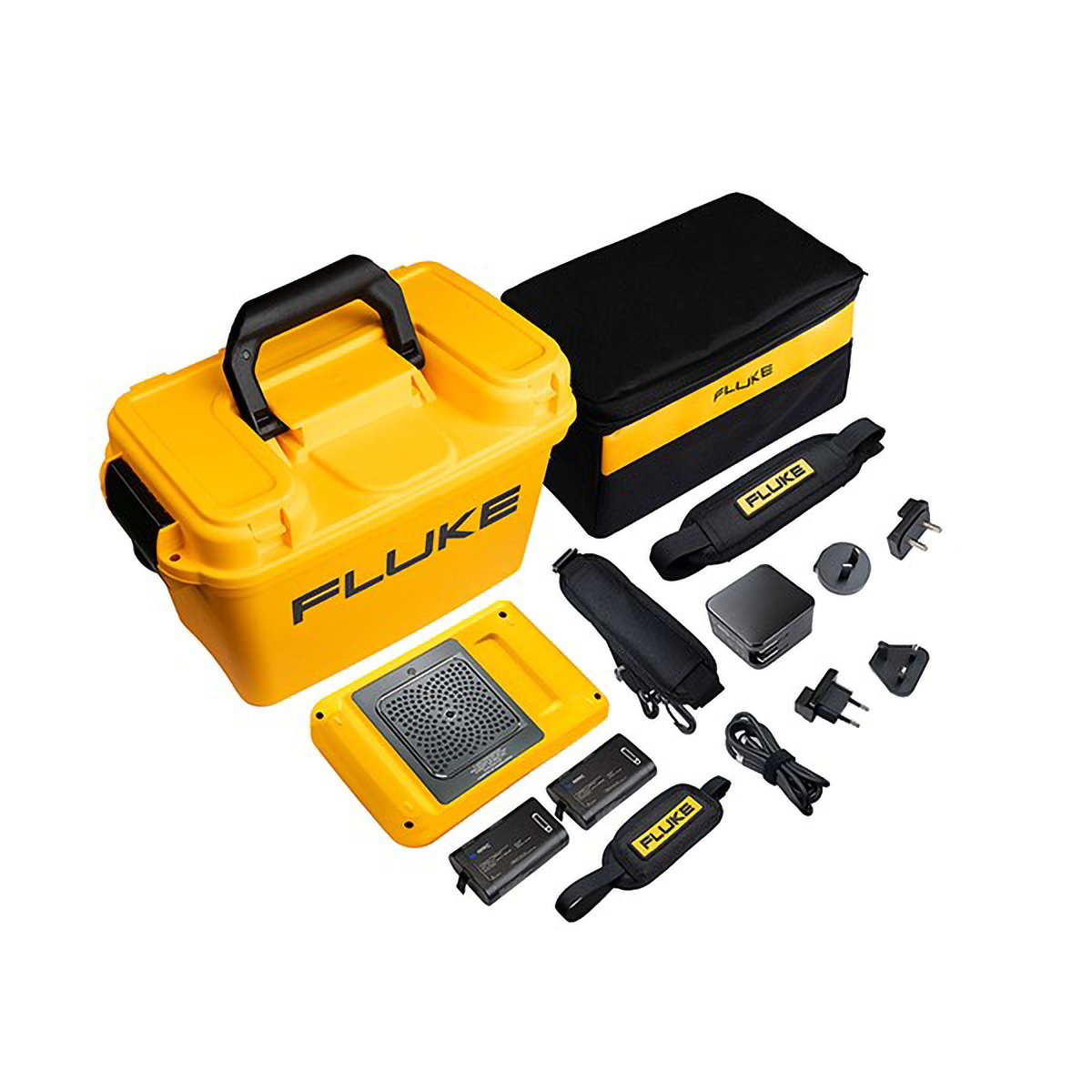

FLUKE ii1020C - 휴대용 케이스와 배터리, 충전기 등 구성품
