Fluke ii915 음향 이미저

누설·방전·기계 이상을
세 모드로 찾는 음향 카메라

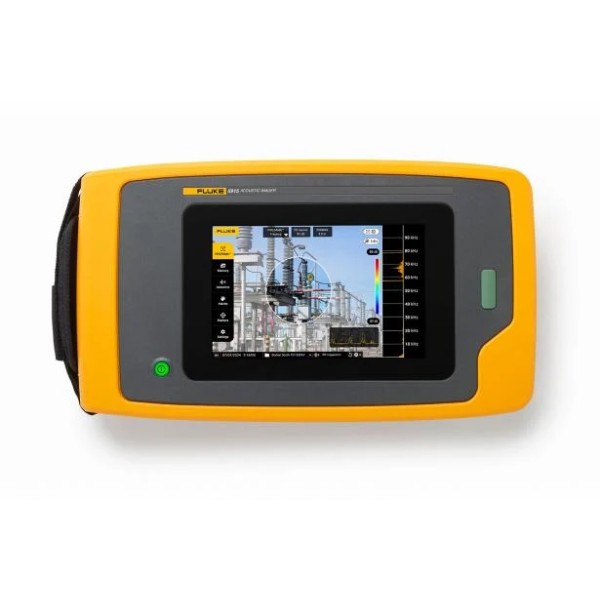

Fluke ii915 음향 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke ii915는 2~100 kHz 대역에서 압축공기 누설(LeakQ), 부분방전(PDQ), 회전 설비의 기계 이상(MecQ)을 한 대로 찾는 음향 카메라(Acoustic Imager)입니다. 탐지 거리는 환경에 따라 0.5 m에서 120 m 초과입니다.

5 MP 카메라와 3배 디지털 줌으로 먼 설비를 확대해, 소리가 나는 위치를 부품 단위로 짚을 수 있습니다. 교체형 배터리로 6시간 동작하고 본체가 2 kg이어서 넓은 설비를 순회하기에 적합합니다. 세 가지 분석 모드를 갖춘 이 음향 카메라는 (주)테솔이 국내에 공식 공급합니다.

특징

누설·방전·기계 이상을
한 번의 순회로 점검

스마트폰 하단에 연결한 소형 음향 이미저 모듈

모드 선택

LeakQ·PDQ·MecQ의 쓰임과
점검 순서

같은 설비실이라도 누설, 방전, 기계 이상은 서로 다른 주파수에서 나타납니다. 주파수 대역은 프리셋이나 직접 입력으로 고를 수 있습니다. 먼저 LeakQ로 압축공기 라인을 점검한 뒤 PDQ로 배전 설비를, MecQ로 회전 설비를 차례로 확인하세요.

측정 범위

주파수에 따라 달라지는
음향 측정 범위

음향 측정 범위는 주파수에 따라 다릅니다. 2 kHz에서는 12.1~114.6 dB SPL, 100 kHz에서는 54.4~135.5 dB SPL로, 주파수가 높을수록 하한이 올라갑니다. 점검 대상 소리의 크기를 판단할 때 이 점을 감안하고, 주파수별 값은 사양 표를 참고하세요.

사용 방법

Fluke ii915
결과 업로드와 보고서 작성 순서

ii915는 Wi-Fi로 Fluke Connect에 측정 데이터를 올리고, USB-C 포트로 PC에 사진과 영상을 옮깁니다. LeakQ, PDQ 모드, MecQ 결과 이미지는 ii-Series 보고 도구로 보고서에 정리합니다.

처음 연결하는 순서

FW 6.0·6.1에서 V6.4로 펌웨어를 수동으로 올릴 때는 배터리를 25 % 이상 충전한 상태에서 USB-C로 Windows PC에 연결하고, 탐색기에 나타난 FLK-iiXXX 장치의 루트 폴더(user data)에 .SWU 파일을 복사한 뒤 Start Update를 선택하세요.

스마트폰 화면에 설비 영상이 표시된 사용 모습

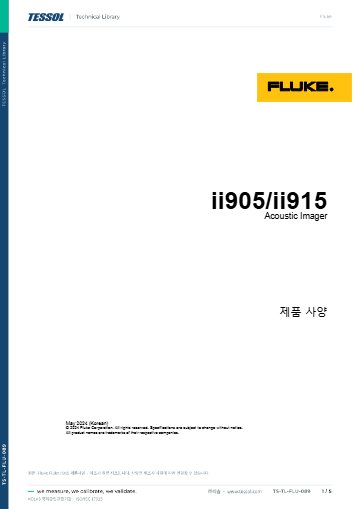

사양

ii915 2~100 kHz 대역과
3모드 분석 사양

주파수별 음향 측정 범위 (전형)

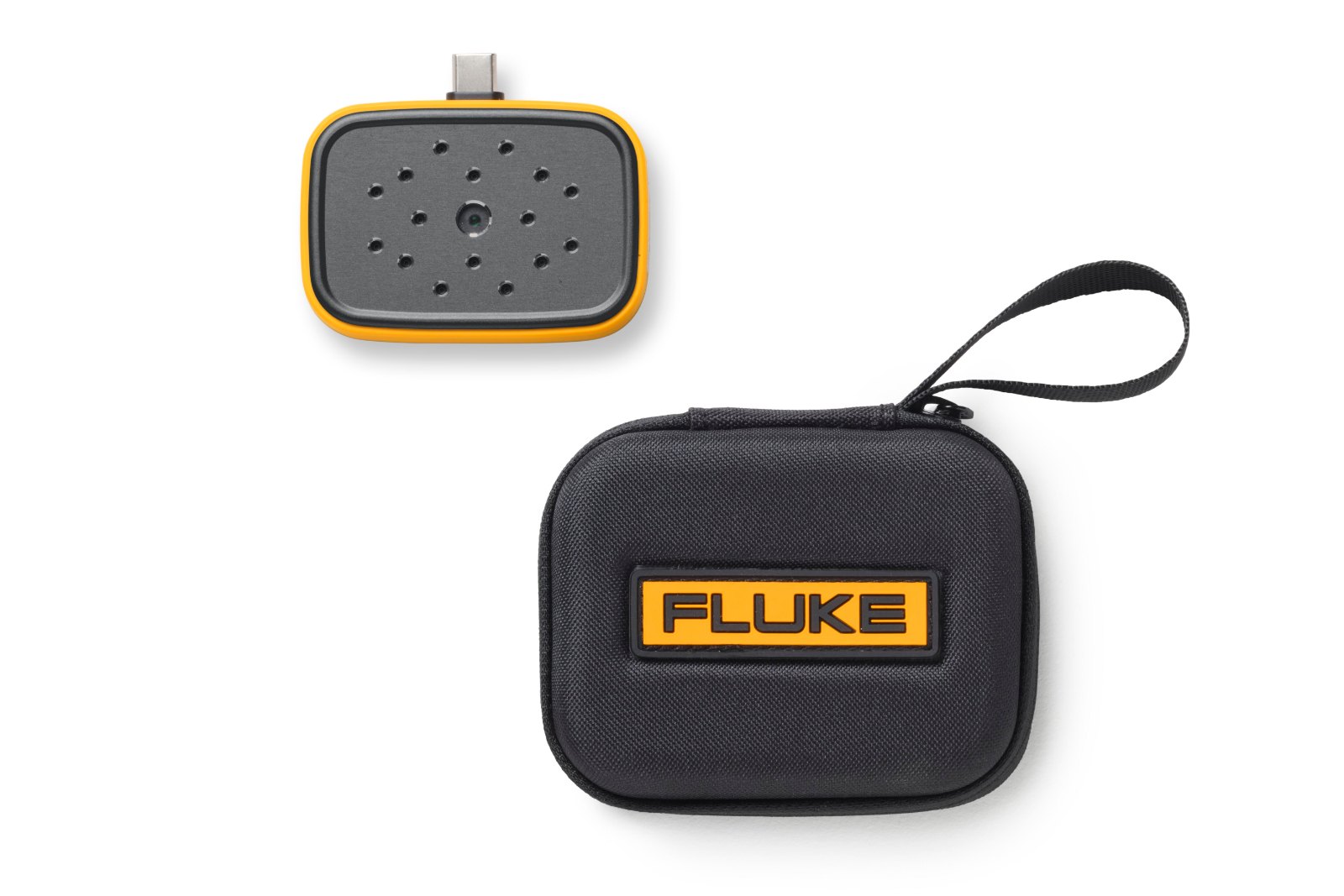

모듈 본체와 로고가 있는 지퍼형 휴대 케이스

활용 분야

누설·방전·기계 이상을
점검하는 현장

• 압축공기·가스·진공 누설 — 배관과 연결부에서 새는 지점을 찾습니다.
• 개폐기·애자·선로 부분방전 — 고압 설비의 방전 위치를 확인합니다.
• 회전 설비 기계 이상 — 베어링 같은 회전 부품의 이상을 미리 선별합니다.
• 컨베이어 점검 — 넓은 라인을 떨어진 곳에서 스캔해 이상 소리를 찾습니다.

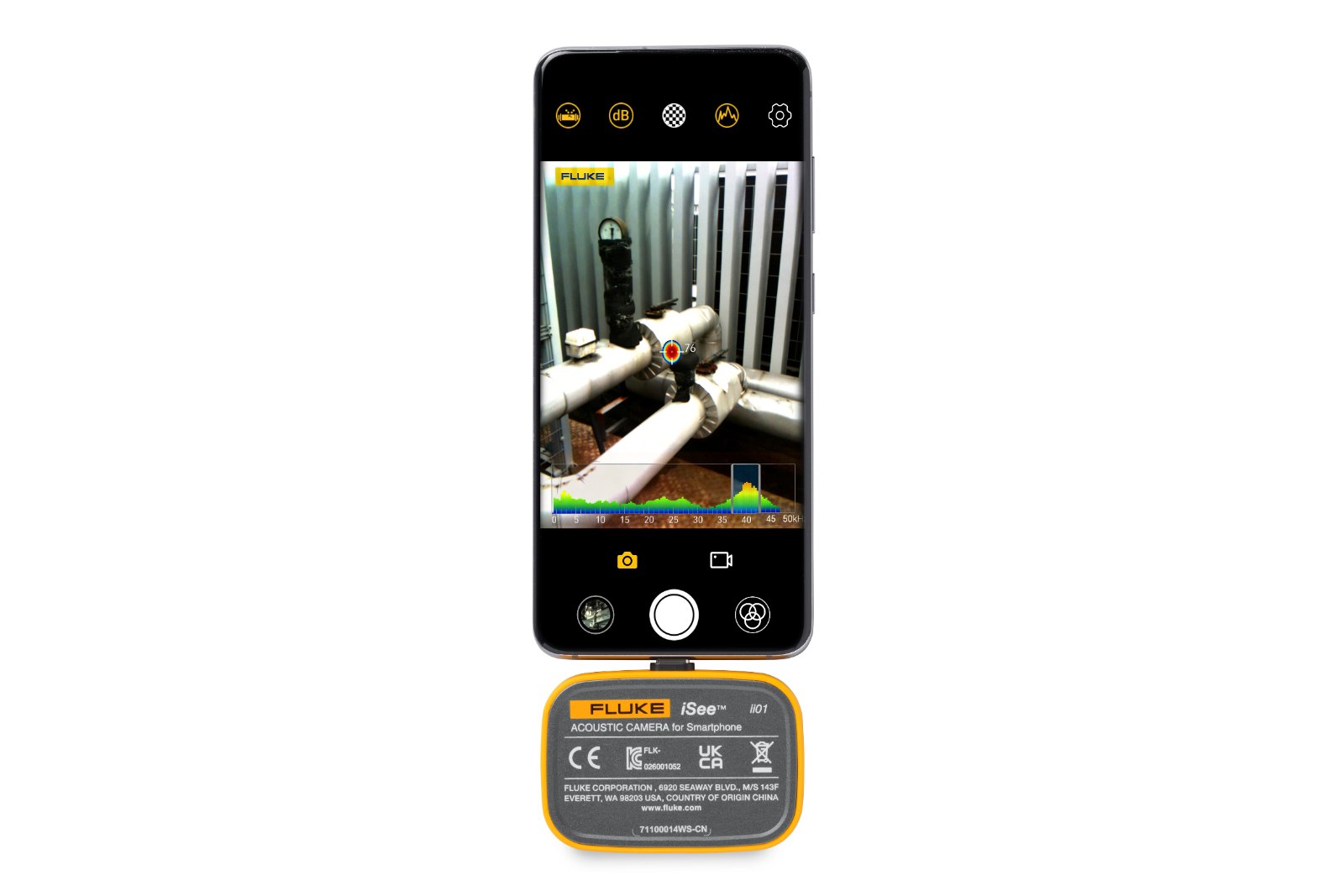

스마트폰 화면에 배관 영상이 표시된 사용 모습

선택 가이드

ii915를 포함한
음향 카메라 4개 모델 비교

구성·옵션

ii915 기본 구성과
별매 액세서리

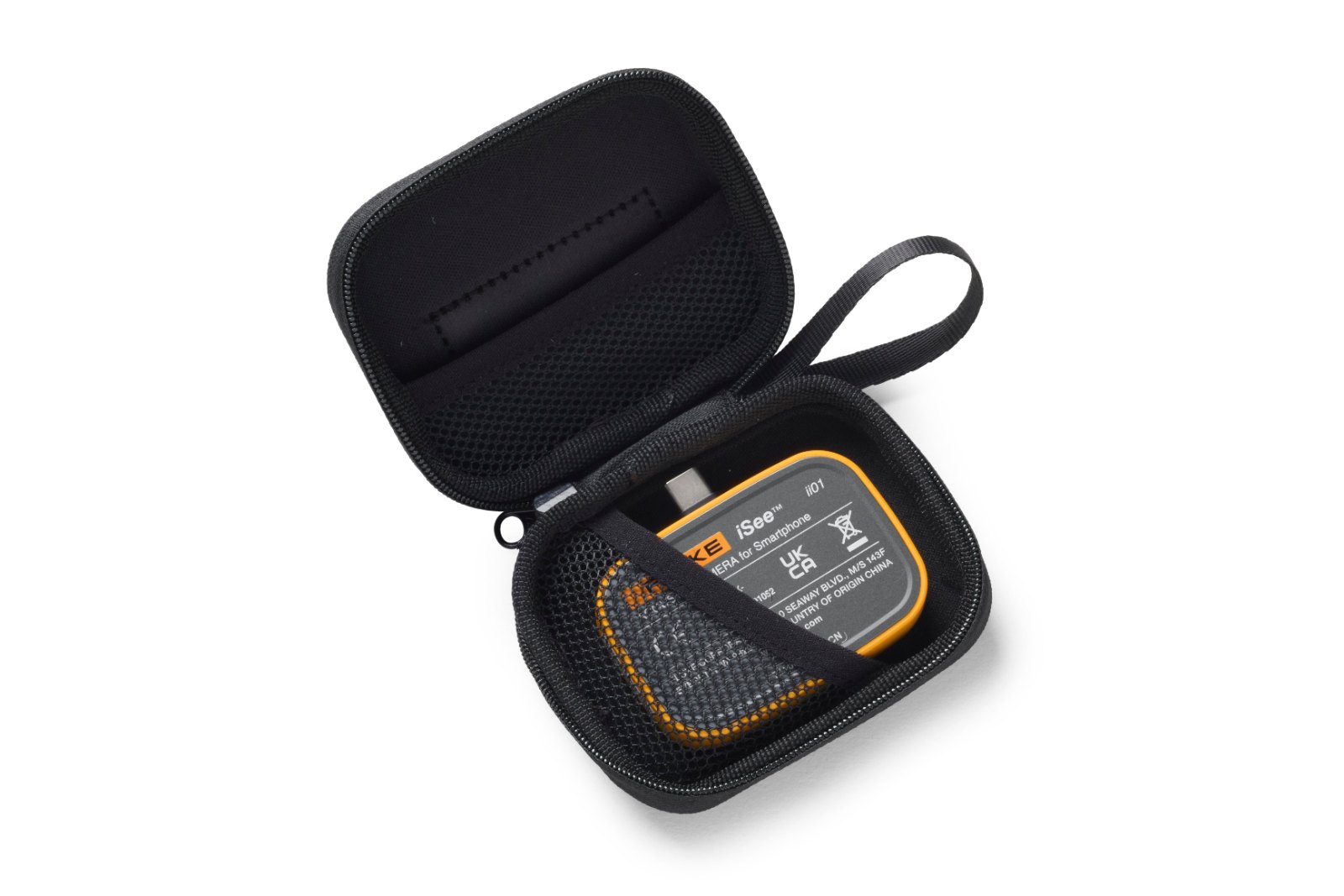

휴대용 케이스에 모듈을 넣은 구성품
