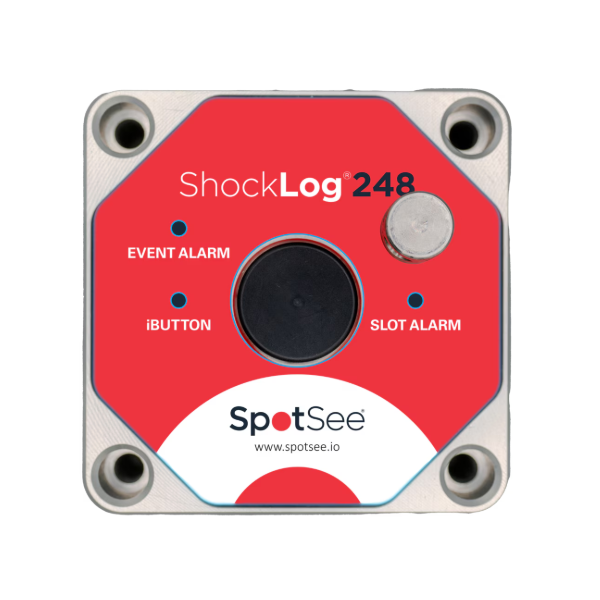

SpotSee ShockLog 248 충격, 온/습도 데이터로거

MODEL: ShockLog 248
브랜드: SpotSee

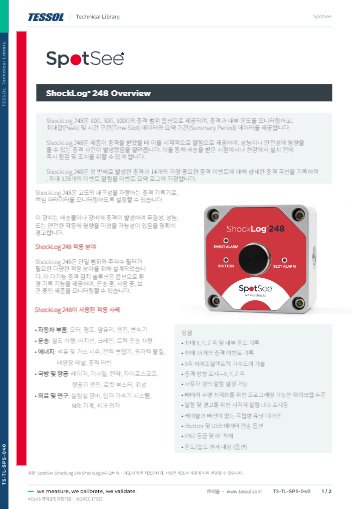

제품 자료: ShockLog248 오버뷰

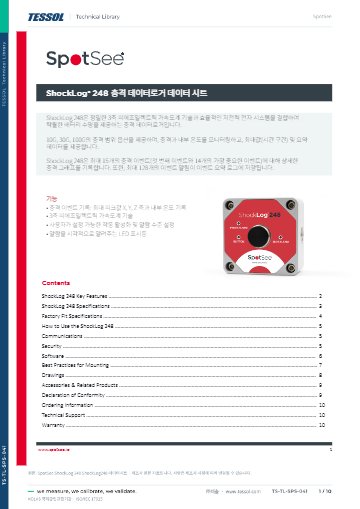

ShockLog248 데이터시트

제품문의 구매하기

운송 중 큰 충격을 곡선으로
남기는 충격 기록계

SpotSee ShockLog 248 충격 기록계

견적 받기

SpotSee ShockLog 248은 3축 압전 가속도계로 운송 충격을 기록하는 단독형 충격 기록계(임팩트 레코더, 충격 데이터로거)입니다. 첫 사건과 가장 큰 사건 14개는 상세 곡선으로 저장하고, 나머지는 사건 요약 128개로 남깁니다.

임계값을 넘는 충격에만 작동해 배터리를 절약하며, 5G 스케일에서 정확도는 ±5 %입니다. 변압기, 발전 설비, 의료 장비 같은 고가 화물의 취급 이력을 근거 자료로 남길 수 있습니다. 이 기록계는 (주)테솔이 국내에 공식 공급합니다.

±100 G

최대 범위(공장 설정)

15개

상세 사건 곡선

IP67

알루미늄 케이스

12개월

리튬 배터리 최대

특징

설정이 단순한
단독형 구조

핵심 특징	현장에서 달라지는 점
상세 사건 15개	첫 사건과 가장 큰 사건 14개가 곡선으로 남으므로 가장 위험했던 순간을 골라 분석합니다.
사건 요약 128개	곡선으로 저장되지 않은 사건도 요약 로그에 핵심 값이 쌓입니다.
공장 설정 범위	±10, ±30, ±100 G 중 하나를 주문 시 정해 출고하므로 현장 설정 오류가 없습니다.
iButton 운용	PC 없이 시작, 중지, 데이터 받기를 처리합니다.
LED 경보	손상 가능성이 생기면 불빛으로 경보 상태를 표시합니다.
IP67 알루미늄 케이스	RF 차폐를 갖췄으며 1 m 낙하 시험을 통과했습니다.

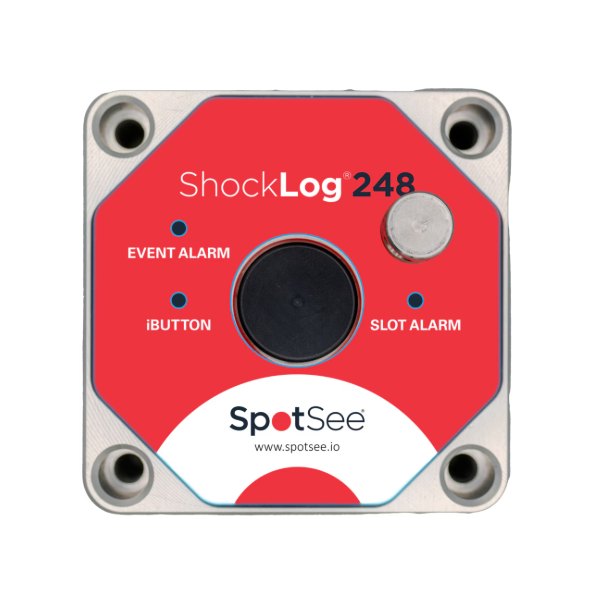

버튼과 알람 표시가 있는 빨간색 충격 데이터로거 전면

저장 구조

상세 곡선과
요약 로그의 구분

사건당 채널별 2048 샘플의 상세 곡선은 최대 15개까지 저장됩니다. 나머지 사건은 요약 로그에 X, Y, Z 축 최대값, 충격 방향, 내부 온도가 기록됩니다. 타임 슬롯은 10 ~ 3600초 간격으로 구간 요약을 저장하며, 슬롯 내용에 따라 23,563 ~ 259,200 슬롯을 저장합니다.

웨이크업 임계값은 경보 임계값 범위의 5 ~ 95 %에서 조정할 수 있어, 화물 특성에 맞춰 배터리 수명과 포착 민감도의 균형을 정할 수 있습니다.

PC 없이 현장에서 iButton으로

iButton으로 출발지에서 기록을 시작하고 도착지에서 중지한 뒤 데이터를 내려받으므로, 양쪽 현장에 PC가 없어도 운용합니다. USB 케이블과 소프트웨어 라이선스는 SL KIT 298-248B로 별도 구성합니다.

사용 방법

ShockLog 248
PC 설정과 iButton 현장 운용

ShockLog 248은 USB로 PC에 연결해 Windows용 ShockLog 248 소프트웨어로 설정하고 기록을 내려받습니다. 현장에서는 iButton으로 설정, 시작, 정지와 1페이지 요약 리포트 다운로드를 할 수 있습니다.

소프트웨어·도구	하는 일
ShockLog 248 소프트웨어	작동 시작·알람 임계값 설정, 데이터 다운로드와 보고서 6종
iButton	현장에서 설정·시작·정지, 1페이지 요약 리포트 다운로드

처음 연결하는 순서

순서	할 일
1	Windows 10, 8, 7 PC에 ShockLog 248 소프트웨어를 설치하세요.
2	USB 케이블로 ShockLog 248을 PC에 연결하세요.
3	소프트웨어에서 작동 시작 임계값과 알람 임계값을 정해 장치에 기록하세요.
4	모니터링할 장비에 ShockLog 248을 장착합니다.
5	모니터링이 끝나면 장치를 떼어 USB로 데이터를 내려받고 보고서를 확인합니다.

데이터 전송 후에는 제공된 방수 캡을 반드시 다시 장착하세요.

사양

범위 선택과
공통 사양

항목	±10 G	±30 G	±100 G
범위 · 주파수 조합	10 G / 40 Hz	30 G / 90 Hz	100 G / 250 Hz

시리즈 공통 사양

항목	사양
센서	3축 압전 가속도계
범위 선택	±10 G / ±30 G / ±100 G 중 하나(공장 설정)
정확도	5G 스케일 ±5 % · 피크 포착 추가 오차 ±5 %
응답 속도	0.25 ms
사건 기록	상세 곡선 최대 15개(첫 사건 + 가장 큰 사건 14개) · 사건당 채널별 2048 샘플 · 사건 요약 최대 128개
사건 기록 내용	X · Y · Z 축 최대값 · 충격 방향 · 내부 온도
타임 슬롯 · 요약	슬롯 간격 10 ~ 3600초 · 23,563 ~ 259,200 슬롯(슬롯 내용에 따라) · 요약 최대 512개
임계값	웨이크업 · 경보 임계값 범위의 5 ~ 95 %
시작 값 설정	웨이크업 임계값 조정으로 배터리 수명 최적화
온습도(공장 옵션)	-40 ~ 85 °C ±2 °C · 0 ~ 100 %RH ±3 %RH · 분해능 0.1
이슬점(온습도 옵션)	-40 ~ 85 °C
전원	3.6 V 염화티오닐 리튬 1개(최대 12개월) 또는 1.5 V 알카라인 AA 1개
사용 환경	IP67 · RF 차폐 · -40 ~ 85 °C · 1 m 낙하 시험 통과
연결 · 소프트웨어	USB · iButton · Windows 10, 8, 7
크기 · 무게	84 × 84 × 55 mm · 배터리 제외 445 g · 알루미늄
표시	LED(2색 2개 · 빨강 1개)

활용 분야

고가 화물의
충격 이력 확보

변압기 운송 — 대형 설비의 이동 구간별 충격을 증거로 남깁니다.
발전 설비·터빈 — 값비싼 설비가 받은 충격 이력을 확보합니다.
의료·과학 장비 — 민감한 장비의 취급 충격을 기록합니다.
나무 크레이트 화물 — 프레임에 고정해 상자 안 충격을 측정합니다.
보관 중 구조물 — 사용 중이나 보관 중인 구조물의 충격도 기록합니다.

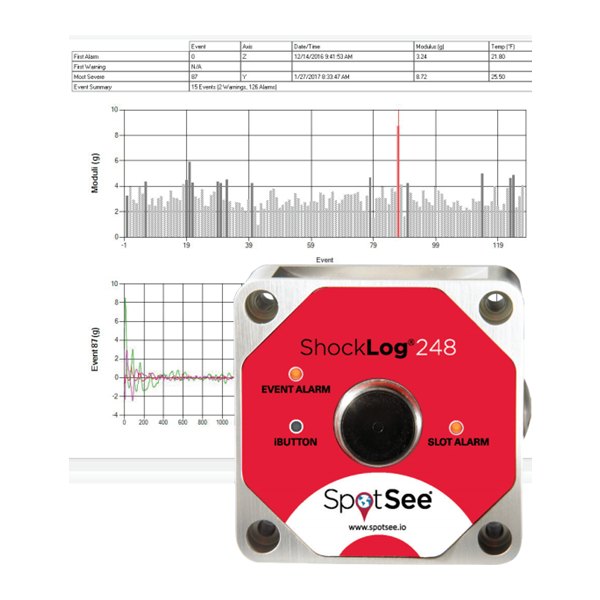

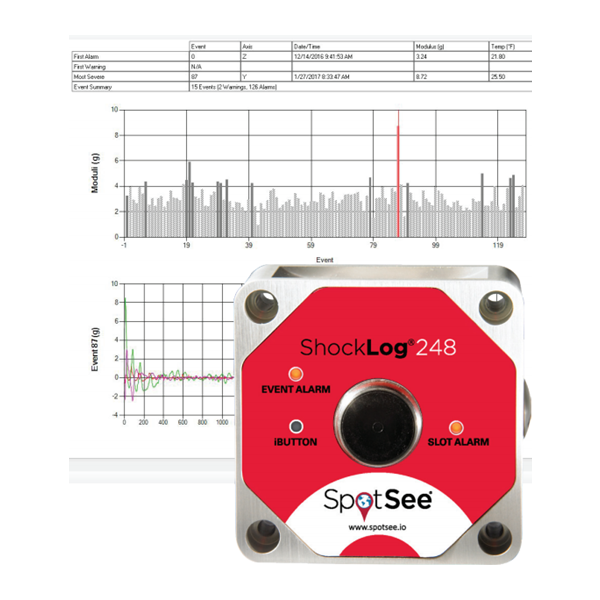

충격 이벤트 그래프와 함께 보이는 데이터로거 본체

선택 가이드

ShockLog 248 기준
충격 기록계 선택

이럴 때 (사용 조건)	권장 모델	선택 이유
범위는 하나로 정하고 단순하게 쓸 때	ShockLog 248	공장 설정 범위 하나와 iButton 운용으로 현장 조작이 단순합니다.
범위 12개를 직접 고르고 기울기·GPS를 더할 때	ShockLog 298	가속도·속도 범위를 선택하고 공장 옵션을 더합니다.
충격 3축과 온습도·기압을 충전식으로 남길 때	MadgeTech UltraShock	충전식 구조에 기압 기록을 더했습니다.
넘었는지만 표시하면 될 때	ShockWatch 2	전원 없이 표시창 색으로 초과 여부를 알립니다.

구성·옵션

본체 구성과
별매 품목·서비스

구분	내용
본체	ShockLog 248(범위 ±10 · ±30 · ±100 G 중 선택)
공장 옵션	온도 · 습도 센서(주문 시 선택)
전원	3.6 V 염화티오닐 리튬 1개 또는 1.5 V 알카라인 AA 1개
별매	USB 케이블 · 소프트웨어 라이선스(SL KIT 298-248B)
서비스	연간 교정(248-ACS)

연간 교정이 필요하면 교정 주기를 사용 계획에 맞춰 정하세요. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

ShockLog 248과 함께 보는
충격 모니터

SpotSee ShockLog 298 충격 · 진동 기록계
SpotSee ShockWatch 2 충격 인디케이터
MadgeTech UltraShock · Shock300 3축 충격 데이터로거

ShockLog 248의 범위를 현장에서 바꿀 수 있습니까?
아니요, 공장 설정 범위이므로 ±10, ±30, ±100 G 중 하나를 주문 시 정합니다. 범위를 직접 선택하려면 ShockLog 298을 검토하세요.
ShockLog 248과 ShockLog 298은 무엇이 다릅니까?
298은 사용자가 범위 12개 중에서 선택하고 기울기·GPS 옵션을 추가합니다. 248은 공장에서 정한 범위 하나로 단순하게 운용합니다.
ShockLog 248은 온도·습도도 기록할 수 있습니까?
공장 옵션으로 추가하면 -40 ~ 85 °C와 0 ~ 100 %RH를 기록합니다. 주문 시 옵션을 함께 지정하세요.
ShockLog 248 데이터는 어떻게 받습니까?
USB 또는 iButton으로 내려받습니다. iButton은 현장에서 시작, 중지, 설정에도 사용합니다.
