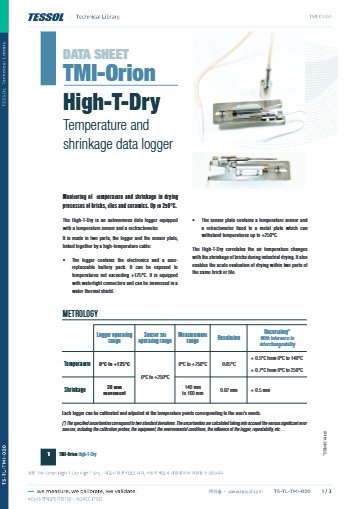

제품 자료
제품문의 구매하기

고온 건조실의 공기 온도와
벽돌 수축을 담는 로거

JRI-TMI High-T-Dry 고온 건조 온도 · 수축 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

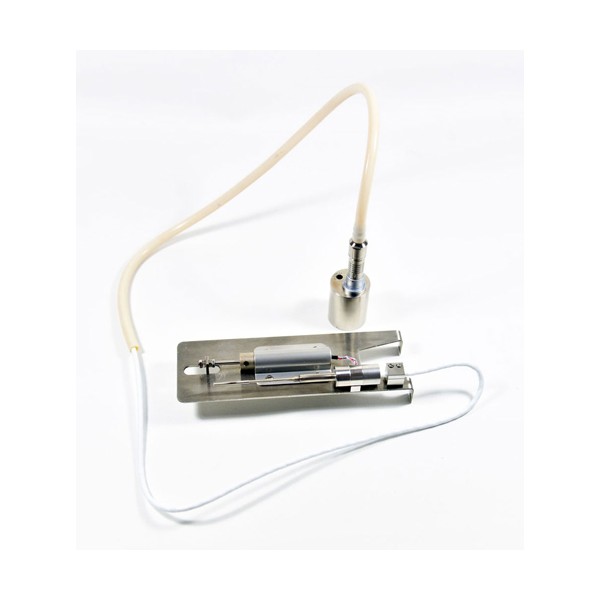

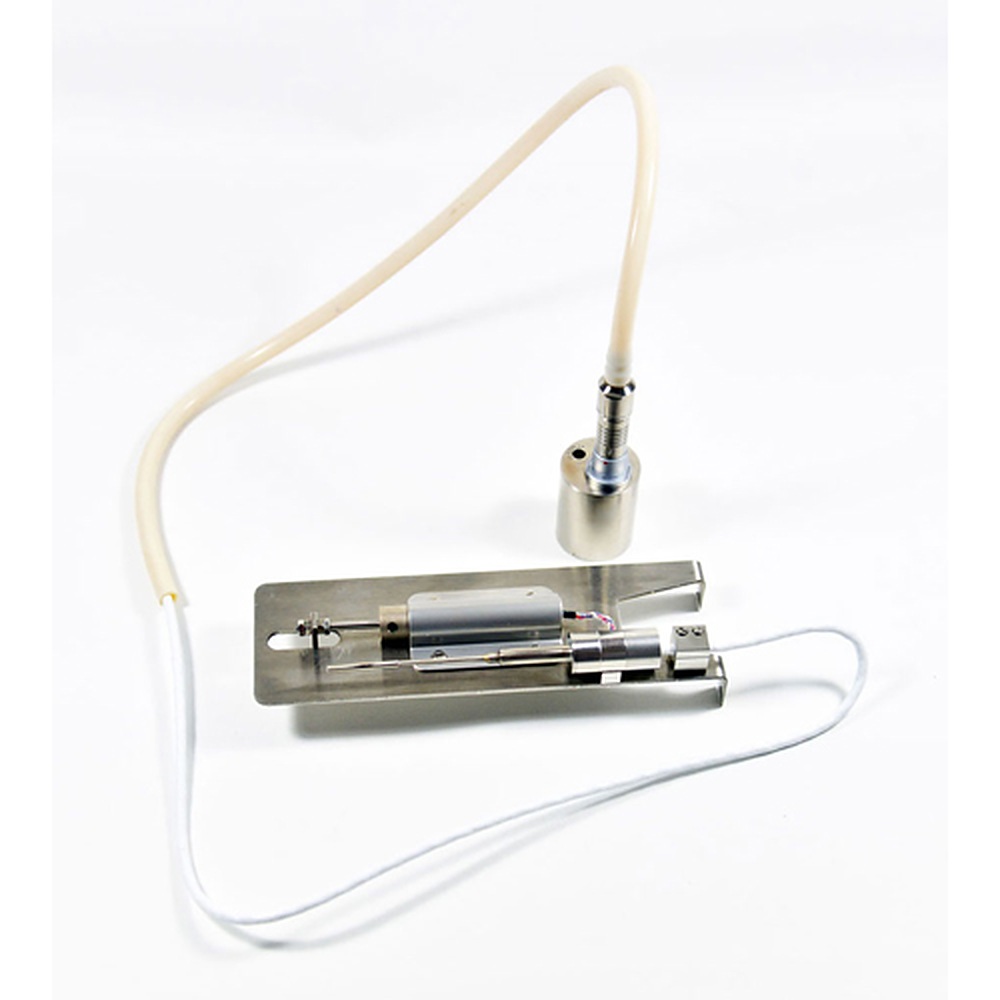

JRI-TMI High-T-Dry는 PT100 센서 판을 1 m 고온 케이블로 로거에 연결해 0~+250 °C 공기 온도와 20 mm 벽돌 수축을 함께 기록하는 고온 건조 온도·수축 데이터로거(High-Temperature Drying Logger)입니다. 습도 채널 없이 고온 건조 공정의 조건과 제품 변화를 기록합니다.

센서 판은 더 높은 온도에서 사용하지만 로거 본체의 사용 범위는 0~+125 °C이므로, 본체를 물 열차단 쉴드에 넣어 건조실 안에 두는 구성이 기본입니다. 온도 불확도는 0~140 °C에서 ±0.5 °C, 0~250 °C에서 ±0.7 °C(k=2)입니다. 이 고온 건조용 로거는 (주)테솔이 국내에 공식 공급합니다.

0 ~ +250 °C

센서 판 온도 측정 범위

±0.5 °C

0 ~ 140 °C 온도 불확도 (k=2)

±0.7 °C

고온 구간 온도 불확도 (k=2)

1 m

센서 판과 로거를 잇는 고온 케이블

특징

고온 공정에 맞춘
센서 판과 쉴드

핵심 특징현장에서 달라지는 점
PT100 고온 센서 판고온 공정의 공기 온도를 시편 바로 위에서 측정하므로 건조실 설정값과 실제 시편 환경의 차이를 확인할 수 있습니다.
직선 포텐셔미터 수축 측정20 mm 이동 구간의 수축을 0.02 mm 분해능으로 기록해 건조 중 치수 변화를 곡선으로 남깁니다.
온도와 수축 동시 기록같은 시간축에 온도와 수축이 쌓여 균열 위험 구간을 공정 조건과 대조합니다.

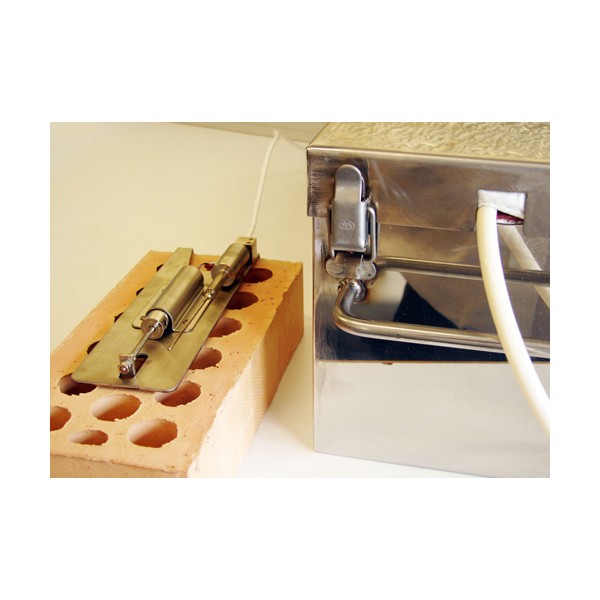

1 m 고온 케이블센서 판은 건조실 안에, 로거는 쉴드에 넣어 두 곳을 분리하므로 로거 본체의 열 부담이 줄어듭니다.
방수 커넥터 · 물 열차단 쉴드로거 본체를 습기와 열로부터 보호해 반복 사용에도 고장 위험이 낮습니다.
습도 채널 없음습도는 기록하지 않는 구성이므로 습도가 필요한 공정은 CeriDry를 선택합니다.

열 관리

센서 판과 로거 본체의
온도 범위 구분

로거 본체는 쉴드 안에서 보호

센서 판 세트와 로거는 사용 범위가 다르며, 로거는 0 ~ +125 °C까지입니다. 이보다 뜨거운 건조실에서는 로거 본체를 물 열차단 쉴드에 넣어 보호하고 센서 판만 시편 위에 올려 두세요. 쉴드 사양은 구성 단계에서 확인해 안내합니다.

교정 관리

센서 판 점검과
온도 교정

고온 사이클을 반복하는 센서 판은 센서 이동량 점검이 필요하므로 정기 정비 때 온도 교정을 함께 계획하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사용 방법

High-T-Dry 로거
센서 판 연결과 기록 순서

High-T-Dry는 로거와 센서 판이 1 m 고온 케이블로 이어진 구조이며 설정과 데이터 확인은 PC의 Qlever로 합니다. 로거는 USB 인터페이스로 PC와 연결합니다.

소프트웨어·도구하는 일
Qlever기록 간격, 기간, 시작 시점 설정과 데이터 내려받기
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
센서 판PT100 온도 센서와 선형 포텐셔미터 수축 센서를 담은 판, 250 °C까지 견딤
1 m 고온 케이블로거와 센서 판 연결

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2로거를 인터페이스에 연결해 획득 간격(1초~59분 59초)과 기록 기간을 정합니다.
3시작을 즉시 또는 날짜와 시각 지정으로 선택하고 메모리 가득 시 정지 또는 순환 기록을 정합니다.
4센서 판을 측정 위치에 놓고 1 m 고온 케이블로 로거와 연결합니다.
5센서 판만 고온 구간에 두고 로거는 125 °C를 넘지 않는 위치에 둔 채 공정을 진행합니다.
6공정이 끝나면 로거를 인터페이스에 연결해 Qlever로 온도와 수축 데이터를 내려받으세요.

자료상 로거 본체의 한계는 +125 °C이고 센서 판은 +250 °C까지입니다. 배치할 때 두 부분의 온도 한계를 구분하세요.

사양

High-T-Dry
상세 사양

항목사양
측정 항목온도 (PT100) · 수축 (직선 포텐셔미터) · 습도 센서 없음
온도 불확도0 ~ +250 °C · ±0.5 °C (0 ~ 140 °C), ±0.7 °C (0 ~ 250 °C) · k=2, 호환 허용차 포함 · 분해능 0.05 °C
수축이동 20 mm · 140 ~ 160 mm · 분해능 0.02 mm · ±0.5 mm
사용 범위로거 0 ~ +125 °C · 센서 세트 0 ~ +250 °C
구성센서 판 169 × 55 × 52 mm, 3점 지지 · 로거 D31 mm × L39 mm (최소) · 316L 스테인리스 · 1 m 고온 케이블
메모리 · 획득 간격48,000 ÷ 채널 수 · 1초 ~ 59분 59초 · 날짜 · 시각 시작 · 메모리 가득 정지 또는 순환
전원 · 연결사용자 교체 배터리 팩 (보증 수명 없음) · USB 유선 인터페이스 · Qlever (Windows Vista · 7 · 8 · 10) · 배터리 경고 기능
납품 구성로거와 배터리 팩 · 교정성적서 · 구성 및 교정 파일 (USB 인터페이스, Qlever, 운반 케이스는 별도)

활용 분야

고온 건조 공정을
관리하는 현장

  • 벽돌 · 타일 건조 — 고온 건조 중 수축과 공기 온도를 함께 기록합니다.
  • 세라믹 건조 — 고온 공정의 온도 조건을 기록해 레시피 자료로 보관합니다.
  • 건조 조건 비교 — 같은 제품의 두 부분에서 건조 차이를 비교합니다.
  • 고온 공정 검증 — 센서 판 범위 안에서 온도 이력을 남깁니다.

선택 가이드

온도·수축 전용과
습도 포함 모델

이럴 때 (측정 항목)권장 모델선택 이유
온도와 수축을 고온에서 볼 때High-T-Dry센서 판을 0~+250 °C까지 사용할 수 있습니다.
온도 · 습도 · 수축을 한 판에서 볼 때CeriDry습도 센서를 갖춘 세라믹 건조용 로거입니다.
공정 중 값을 실시간으로 볼 때CeriDry FullRadio무선 판독을 지원하는 버전입니다.

구성·옵션

구성품과
별매 품목

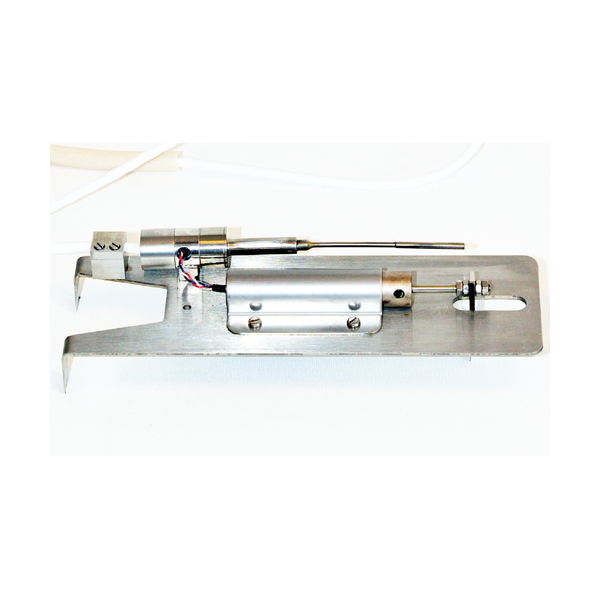

  • 센서 판 — PT100, 3점 지지, 169 × 55 × 52 mm.
  • 로거 — D 31 mm × L 39 mm(최소), 316L 스테인리스.
  • 수축 센서 — 직선 포텐셔미터, 이동 20 mm.
  • 케이블 — 1 m 고온 케이블.
  • 보호 용품 — 물 열차단 쉴드(water thermal shield).
  • 운반 — 운반 케이스, 소프트웨어 — Qlever(PC용).
