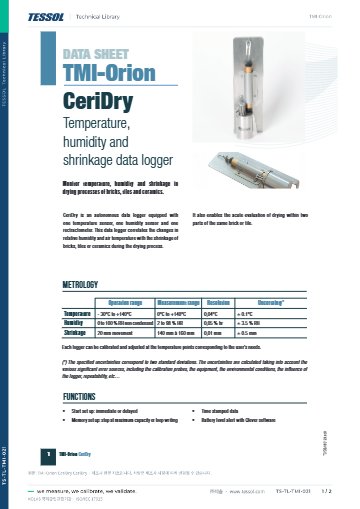

제품 자료
제품문의 구매하기

세라믹 건조 중 온도·습도와
수축을 함께 담는 로거

JRI-TMI CeriDry 온도 · 습도 · 수축 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI CeriDry는 3점 지지 센서 판 위에서 PT1000 온도와 정전용량 습도, 직선 포텐셔미터 수축을 함께 기록하는 세라믹 건조 공정용 데이터로거(Drying Process Logger)입니다. 벽돌·타일·세라믹 건조기의 공정 조건과 제품 변화를 한 곡선에 남깁니다.

온도는 0~+140 °C에서 불확도 ±0.1 °C, 습도는 2~98 %RH에서 ±3.5 %RH(k=2), 수축은 20 mm 이동 구간에서 ±0.5 mm입니다. 채널당 12,000개를 저장하므로 건조 한 사이클을 끊김 없이 기록합니다. 이 건조 공정용 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

0 ~ +140 °C 온도 불확도 (k=2)

±3.5 %RH

2 ~ 98 %RH 습도 불확도 (k=2)

±0.5 mm

수축 20 mm 이동 구간 불확도

12,000개

채널당 기본 저장 개수

특징

건조 조건과 제품 변화를
같은 시간축에

핵심 특징현장에서 달라지는 점
온도 · 습도 · 수축 3종 기록건조 조건과 제품 수축이 같은 시간축에 쌓이므로 균열이 생기는 구간을 공정 조건과 대조해 분석할 수 있습니다.
3점 지지 센서 판시편 위에 안정적으로 올라가는 구조라 측정 위치가 흔들리지 않으며, 여러 사이클의 결과를 같은 조건으로 비교합니다.
두 부분 비교같은 벽돌이나 타일의 두 부분에서 건조 차이를 비교해 건조기 내 위치 편차를 확인합니다.
채널당 12,000개 메모리Big Memory 옵션을 선택하면 73,500개까지 늘어나, 긴 건조 사이클에서도 간격을 줄이지 않고 기록할 수 있습니다.
FullRadio 옵션공정 중 값을 실시간으로 읽고 로거를 무선으로 설정할 수 있어 건조기를 열지 않고 상태를 확인합니다.
Qlever 데이터 관리내려받은 곡선을 Qlever에서 분석 자료로 정리해 건조 조건 개선 이력을 관리합니다.

측정 구성

세 센서의 측정 구간과
시편 설치

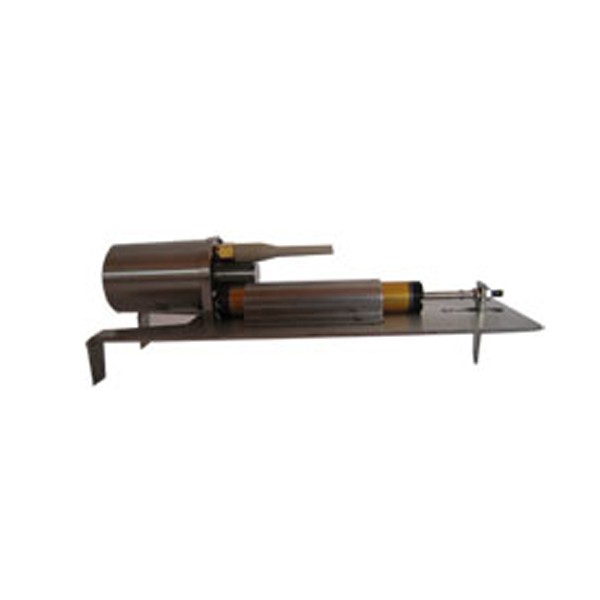

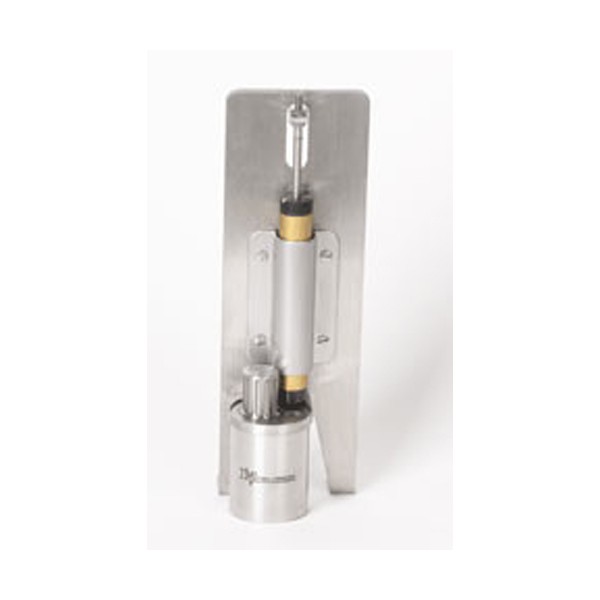

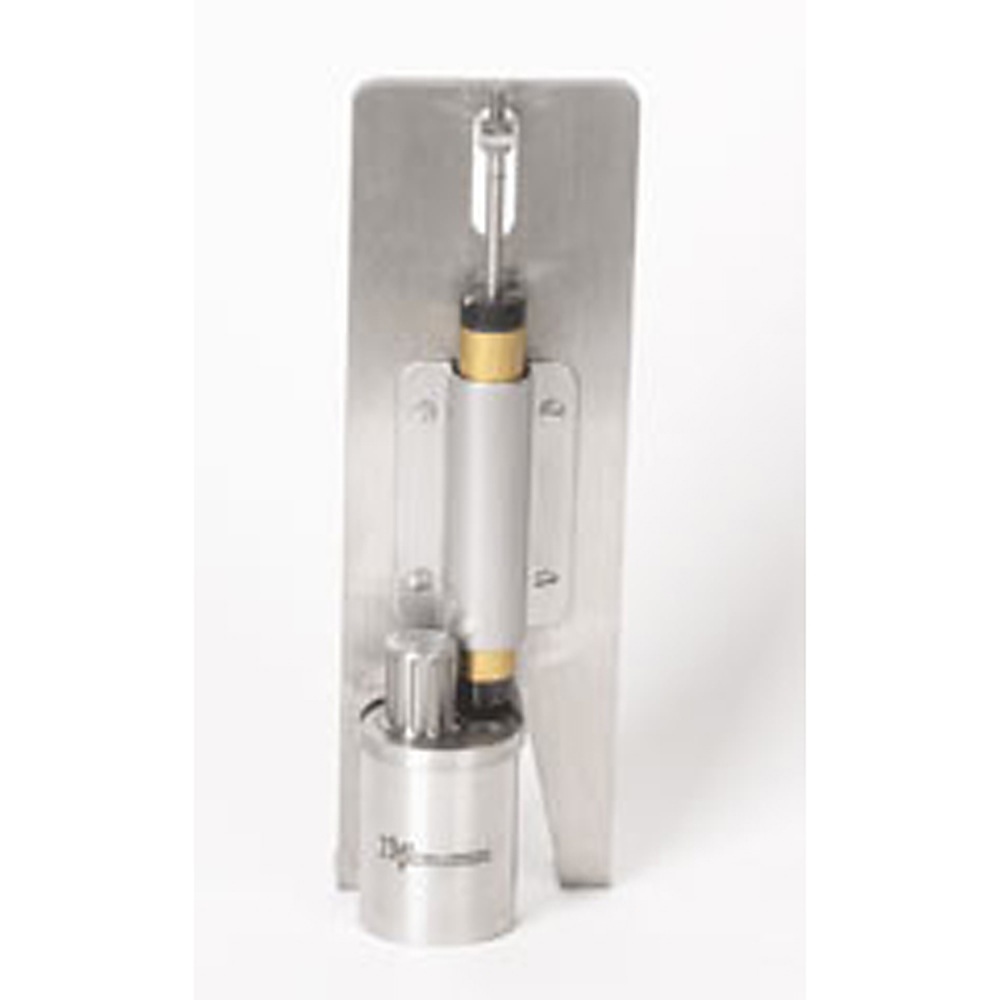

시편 위에 올리는 3점 지지 판

센서 판은 169 × 55 × 52 mm이고 수축은 직선 포텐셔미터로 20 mm 이동 구간을 0.01 mm 분해능으로 읽습니다. 수축 센서의 작동 구간은 140 ~ 160 mm이므로 시편 길이가 그 범위에 들어오는지 먼저 확인하세요. 온도 센서는 -30 ~ +140 °C에서 동작하며 0 ~ +140 °C를 측정합니다.

운용 기준

배터리와
기록 간격 계획

배터리 팩은 사용자가 교체하며, 140 °C에서 10초 간격으로 기록할 때 약 800시간이 참고값입니다. 보증 수명은 없으므로 건조 사이클 길이에 맞춰 교체 시기를 정하세요. 기본형은 공정이 끝난 뒤 USB로 내려받고, 실시간 판독이 필요하면 FullRadio 버전이 맞습니다.

교정 관리

연 1회 점검과
교정 계획

연 1회 예방 정비와 교정을 권장하며 O링 교체, 기능 점검, 교정, 조정이 포함됩니다. 온도와 습도 채널의 상태가 건조 조건 해석의 근거이므로 점검 일정을 사이클 계획에 포함하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

CeriDry 건조 로거
설치와 기록 순서

CeriDry는 PC용 Qlever 소프트웨어로 설정하고 공정이 끝난 뒤 USB 인터페이스로 데이터를 내려받는 로거입니다. 실시간 확인이 필요하면 무선 CeriDry FullRadio 버전을 선택합니다.

소프트웨어·도구하는 일
Qlever기록 간격, 기간, 시작 시점 설정과 데이터 내려받기, 곡선 보기
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
CeriDry FullRadio무선 실시간 감시와 원격 설정 버전

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC의 USB 포트에 연결하세요.
2CeriDry 로거를 인터페이스에 연결합니다.
3획득 간격(1초~59분 59초)과 기록 기간, 메모리 가득 시 정지 또는 순환 기록을 정합니다.
4즉시 시작 또는 날짜와 시각을 정한 지연 시작을 선택합니다.
5로거를 측정 위치에 설치해 건조기에서 공정을 진행합니다.
6공정이 끝나면 로거를 꺼내 인터페이스에 다시 연결하고 Qlever로 데이터를 내려받아 온도, 습도, 수축 변화를 확인하세요.

배터리 팩은 사용자가 교체하며 수명은 보증되지 않습니다. 자료에는 140 °C에서 10초 간격일 때 약 800시간이 참고값으로 나와 있으니 건조 사이클 길이에 맞춰 교체 시기를 정하세요.

사양

CeriDry
상세 사양

항목사양
온도PT1000 · 동작 -30 ~ +140 °C · 측정 0 ~ +140 °C · 불확도 ±0.1 °C (k=2) · 분해능 0.04 °C
습도정전용량 · 동작 0 ~ 100 %RH (비응축) · 측정 2 ~ 98 %RH · 불확도 ±3.5 %RH (k=2) · 분해능 0.05 %RH
수축이동 20 mm · 140 ~ 160 mm · 분해능 0.01 mm · ±0.5 mm
수축 센서리니어 포텐셔미터
메모리 · 획득 간격채널당 12,000개 (Big Memory 옵션 73,500) · 1초 ~ 59분 59초
시작 · 메모리 설정즉시 또는 지연 시작, 날짜 · 시각 시작, 메모리 가득 정지 또는 순환 기록
전원 · 작동 시간 (참고)사용자 교체 배터리 팩 · 140 °C, 10초 간격 약 800시간 (보증값 아님)
본체316L 스테인리스 · 169 × 55 × 52 mm · 3점 지지
연결 · 소프트웨어USB 유선 인터페이스 · Qlever (Windows Vista · 7 · 8 · 10) · 배터리 경고 기능
납품 구성로거와 배터리 팩 · 교정성적서 · 구성 및 교정 파일 (USB 인터페이스, Qlever, 운반 케이스는 별도)

활용 분야

세라믹 건조 공정을
관리하는 현장

  • 벽돌 · 타일 건조 — 건조 중 온습도와 수축을 함께 기록해 균열 구간을 찾습니다.
  • 세라믹 건조 — 건조 조건과 제품 변화를 같은 기록으로 남겨 공정 개선 자료로 보관합니다.
  • 공정 제어 — FullRadio로 값을 실시간으로 읽어 건조기 설정을 조정합니다.
  • 두 부분 비교 — 같은 제품의 두 부분에서 건조 차이를 비교합니다.

선택 가이드

측정 항목에 맞는
CeriDry 모델

이럴 때 (측정 항목)권장 모델선택 이유
온도 · 습도 · 수축을 모두 기록할 때CeriDry세 센서를 한 센서 판에 갖춘 기본형입니다.
공정 중 값을 실시간으로 볼 때CeriDry FullRadio무선 판독과 설정을 지원하는 버전입니다.
습도 없이 고온 건조를 볼 때High-T-Dry온도와 수축 전용 고온 건조 로거입니다.
바이알 크기의 용기 안을 볼 때PicoVACQ HT소형 용기용 온습도 밸리데이터입니다.

구성·옵션

구성과
변형 모델

  • 기본형 — CeriDry(USB 유선).
  • 무선 버전 — CeriDry FullRadio(2.4 GHz).
  • 변형 모델 — CeriDry Split, CeriDry Mini Split.
  • 메모리 옵션 — Big Memory(채널당 73,500개).
  • 배터리 — 사용자 교체형 배터리 팩.
  • 소프트웨어 — Qlever(PC용).
