작은 용기 안의 온도와 습도를
재는 15 mm 온습도 밸리데이터

JRI-TMI PicoVACQ HT 온습도 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

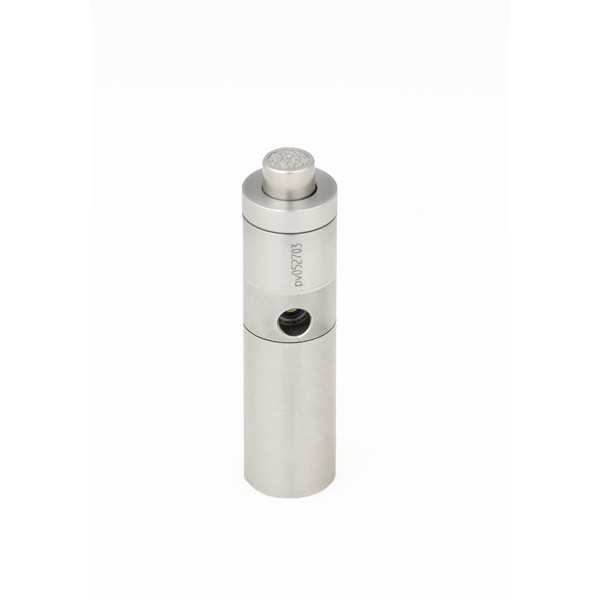

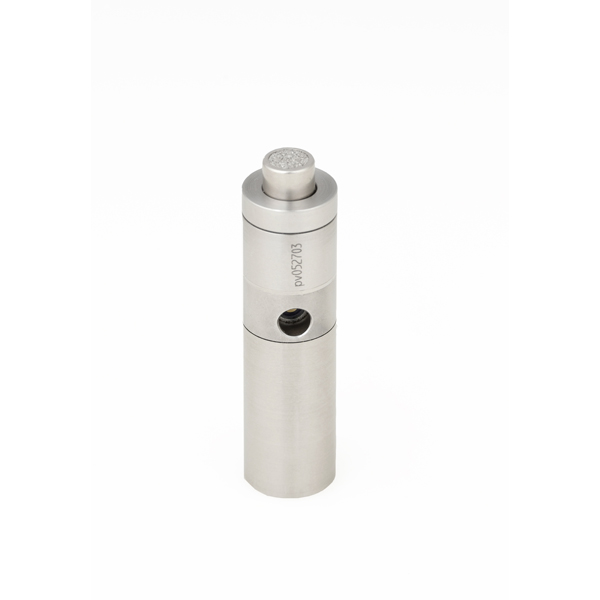

JRI-TMI PicoVACQ HT는 지름 15 mm 316L 스테인리스 본체에 정전용량 습도 센서와 보정용 내부 백금 센서를 넣은 온습도 밸리데이터(Temperature and Humidity Validator)입니다. 작은 용기 안의 온도와 습도를 기록하며, 온도 0~80 °C 구간의 불확도 ±0.1 °C로 청정 공정과 식품·제약 검증에 대응합니다.

습도 불확도 ±3 %RH와 분해능 0.01 %RH는 k=2 기준이므로 검증 보고서에 그대로 옮겨 적을 수 있습니다. 본체 높이는 배터리 팩에 따라 59 mm 또는 67 mm이므로 용기 깊이에 맞춰 고르세요. 이 소형 밸리데이터는 (주)테솔이 국내에 공식 공급합니다.

15 mm

본체 지름

±0.1 °C

0 ~ 80 °C 온도 불확도 (k=2)

±3 %RH

습도 불확도 (k=2)

-40 ~ +85 °C

로거 사용 온도 범위

특징

좁은 공간에 들어가는
검증용 로거

핵심 특징현장에서 달라지는 점
316L 소형 본체일반 로거가 들어가지 않는 소형 용기와 챔버 안쪽의 온습도를 직접 기록합니다.
정전용량 습도 + 백금 온도습도 센서의 온도 보정에 내부 백금 센서를 사용하므로 두 값이 같은 위치에서 일관되게 기록됩니다.
Ex 버전ATEX 기준 Ex 버전을 선택할 수 있어 에틸렌 옥사이드 멸균 공정의 유효성 검사에 투입합니다.
시작 조건 설정즉시 또는 지연, 날짜·시각, 온도 조건으로 시작 시점을 정해 공정 일정에 맞춥니다.
시각 기록 · 배터리 경고측정값에 시각이 기록되고 Qlever가 배터리 상태를 경고하므로 검증 중 전원 문제를 미리 파악합니다.
사용자 지정 온도 교정원하는 온도점에서 교정과 조정을 하므로 공정 온도에 맞춰 점검합니다.

검증 운용

용기 깊이와
측정 위치 계획

배터리 팩 높이로 투입 깊이를 정합니다

배터리 팩 015M은 높이 59 mm, 015PW는 67 mm입니다. 용기 내부 깊이와 투입 위치를 먼저 확인해 본체가 용기 안에 완전히 들어가는 팩을 고르세요. 측정 채널당 8,000개를 저장하므로 1초 간격으로 기록하면 약 2시간 13분 분량을 담습니다.

불확도 읽기

불확도와
작동 시간 기준

온도 불확도는 0~80 °C에서 ±0.1 °C이고 -30~0 °C에서는 ±0.2 °C로 구간이 나뉘며 모두 k=2 기준입니다. 배터리로 1초 간격 기록 시 015M은 약 250시간, 015PW는 약 600시간이 참고값이며 보증값은 아니므로 공정 시간에 여유를 두고 팩을 고르세요.

교정 관리

연간 점검과
교정 연계

연 1회 예방 정비와 교정을 권장하며 O링 교체, 기능 점검, 교정, 조정이 포함됩니다. 센서 상태는 공정 검증 결과의 근거이므로 검증 시즌 전에 점검 일정을 잡으세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

PicoVACQ HT 온습도 로거
Qlever 설정과 USB 판독

PicoVACQ HT는 PC용 Qlever로 시작 조건과 획득 간격을 설정하고, 공정이 끝난 뒤 USB 인터페이스로 온도와 습도 기록을 내려받습니다. 무선 기능은 없습니다.

소프트웨어·도구하는 일
Qlever획득 간격·시작 조건 설정, 내려받기, 배터리 경고 (Windows Vista, 7, 8, 10)
Qlever Lite유선 로거 1대의 설정과 내려받기, F0·A0·Vp 계산 (모듈 결합 불가)
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2용기 깊이에 맞는 배터리 팩(015M 또는 015PW)을 결합한 로거를 인터페이스에 올립니다.
3획득 간격(1초~59분 59초)과 기록 기간을 정하고, 메모리가 차면 정지할지 순환 기록할지 고르세요.
4즉시 시작, 날짜·시각 지정 시작, 온도 조건 시작 가운데 하나를 선택합니다.
5로거를 용기 안에 넣어 공정을 진행하고, 끝나면 인터페이스에 올려 Qlever로 내려받으세요.

측정 채널당 8,000개를 저장하므로 1초 간격이면 약 2시간 13분 분량입니다. 공정이 더 길면 간격을 늘리세요.

사양

불확도와
본체 사양

항목사양
사용 범위-40 ~ +85 °C (배터리 팩 015M · 015PW)
온도 불확도±0.1 °C (0 ~ 80 °C, 옵션 ±0.05 °C) · ±0.2 °C (-30 ~ 0 °C) · k=2 · 분해능 0.02 °C
습도 불확도±3 %RH (k=2) · 분해능 0.01 %RH
센서정전용량 습도 센서 1채널 · 플래티넘 내부 온도 센서 1채널 (Ex 버전 동일)

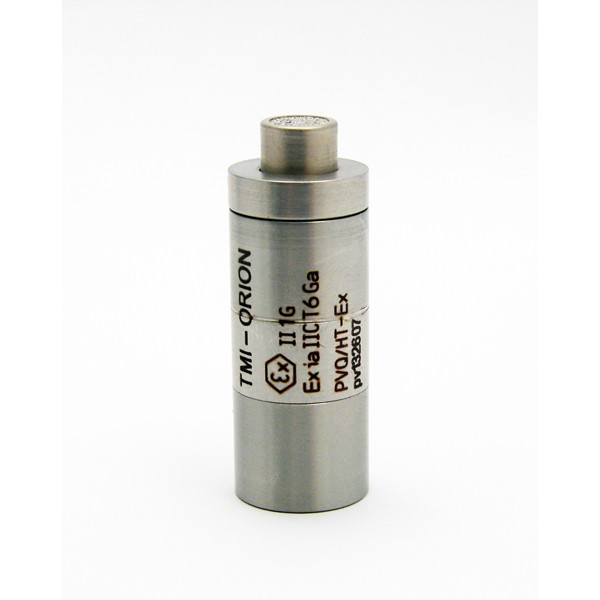

Ex 버전PicoVACQ HT Ex · ATEX 기준 · 표시 II 1G Ex ia IIC T6 Ga
메모리 · 획득 간격측정 채널당 8,000개 · 1초 ~ 59분 59초
시작 · 메모리 설정즉시 또는 지연 시작, 날짜 · 시각 · 온도 조건 시작 · 메모리 가득 정지 또는 순환 기록
본체 · 길이지름 15 mm · 높이 59 mm (015M), 67 mm (015PW) · 316L 스테인리스
작동 시간 (참고)1초 간격 015M 250시간 · 015PW 600시간 (보증값 아님)
연결 · 소프트웨어USB 유선 인터페이스 · Qlever (Windows Vista · 7 · 8 · 10) · 배터리 경고 기능
납품 구성로거와 배터리 팩 · 교정성적서 · 구성 및 교정 파일 (Qlever, USB 인터페이스, 운반 케이스는 별도)

활용 분야

작은 용기 속 환경을
검증하는 현장

  • 청정 산업 — 클린 공간의 온습도 변화를 공정 검증 기록으로 남깁니다.
  • 식품 · 제약 — 제조와 보관 환경의 온습도를 기록해 품질 관리 자료로 보관합니다.
  • 작은 용기 — 바이알이나 소형 용기 안 환경을 직접 측정합니다.
  • 에틸렌 옥사이드 멸균 — Ex 버전으로 멸균 공정의 유효성을 검사합니다.

선택 가이드

검증 조건별
권장 모델

이럴 때 (검증 조건)권장 모델선택 이유
작은 용기 안을 USB로 기록할 때PicoVACQ HT316L 본체의 유선 밸리데이터입니다.
멸균기처럼 고온 공정을 볼 때NanoVACQ HT사용 범위가 -55 ~ +140 °C(Routine HE 팩)입니다.
공정 중 값을 무선으로 실시간 확인할 때NanoVACQ HT Radio · FullRadio무선 판독과 설정을 지원하는 버전입니다.
온도 · 습도에 수축까지 함께 볼 때CeriDry세라믹 건조용 온도·습도·수축 로거입니다.

구성·옵션

품번과
선택 사양

  • 품번 · 높이 — 015M 59 mm, 015PW 67 mm.
  • Ex 버전 — PicoVACQ HT Ex(ATEX 기준).
  • 연결 — USB 유선 인터페이스.
  • 소프트웨어 — Qlever(PC용).
  • 운반 케이스 — 선택 사양.
