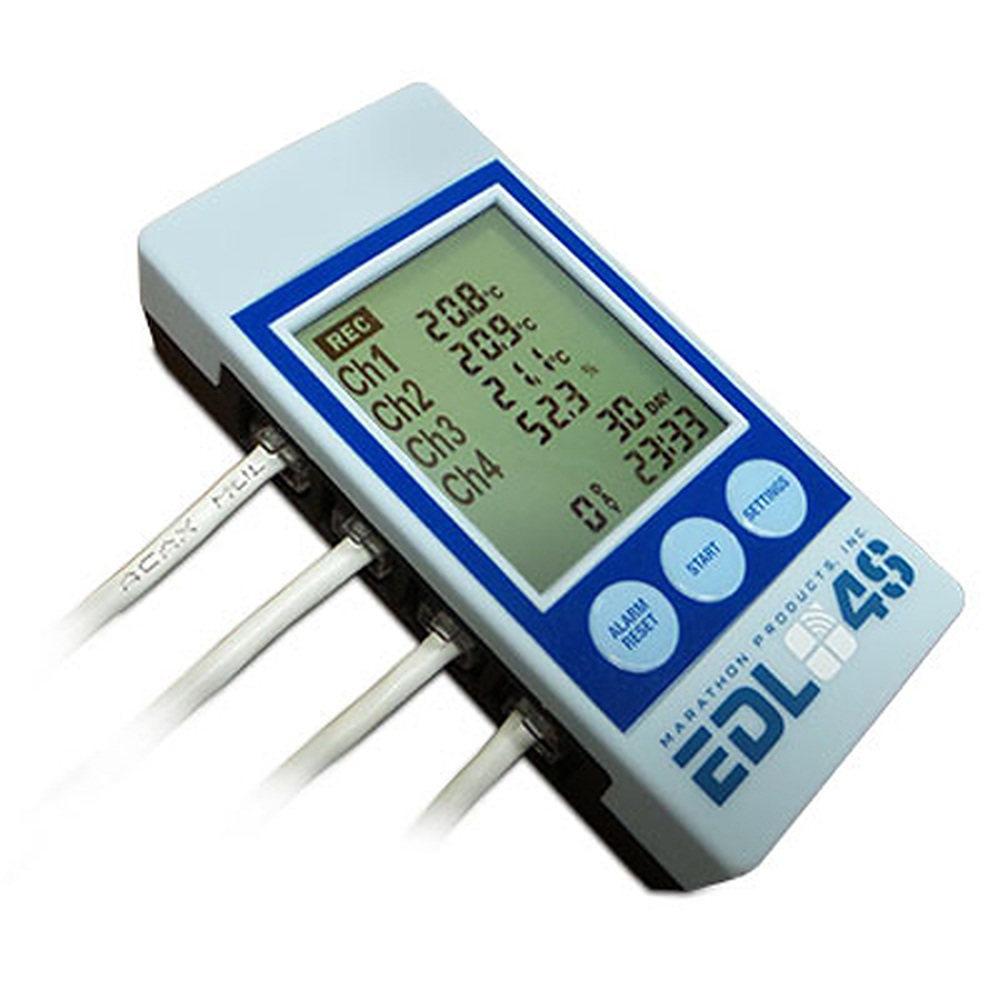

SpotSee EDL-4S(-200℃) 다목적 데이터 로거

MODEL: EDL-4S(-200℃)
브랜드: SpotSee

제품문의 구매하기

온도·습도·CO2·진동 센서를
최대 4개 연결하는 데이터로거

SpotSee EDL-4S 4센서 온도 · 습도 · CO2 · 진동 LCD 로거

견적 받기

SpotSee EDL-4S는 RJ11 단자에 RTD 온도, 습도, CO2, 진동 디지털 센서를 최대 4개 연결해 128k 메모리에 함께 기록하는 4센서 LCD 데이터로거입니다. 설비 환경의 여러 변수를 한 대에서 같은 시간축으로 추적합니다.

RTD 프로브는 -200 ~ +380 °C를 측정하고 케이블 프로브 길이는 최대 30 m까지 선택하므로, 본체는 측정 환경 밖에 두고 센서만 넣습니다. 상한을 넘으면 이메일, 전화, 호출기, SMS로 알립니다. (주)테솔이 국내에 공식 공급합니다.

-200 ~ +380 °C

RTD 온도 프로브 범위

4개

RJ11 디지털 센서 연결 수

0 ~ 30,000 PPM

적외선 CO2 측정 범위

16 G

3축 진동 측정 한계

특징

센서를 골라 꽂는
다채널 구성

핵심 특징	현장에서 달라지는 점
RJ11 센서 4개	온도, 습도, CO2, 진동 센서를 조합해 점검 항목에 맞게 구성합니다.
RTD 케이블 프로브	최대 30 m까지 선택해 본체와 먼 측정 지점도 로거 하나로 기록합니다.
메모리 자동 배분	128k 메모리를 센서마다 32 K씩 나눠 채널 간섭 없이 기록합니다.
알림 채널	상한과 하한을 넘으면 이메일, 전화, 호출기, SMS로 알립니다.
USB 2.0 연결	mini USB-B 단자로 PC에 연결해 MaxiThermal로 내려받습니다.

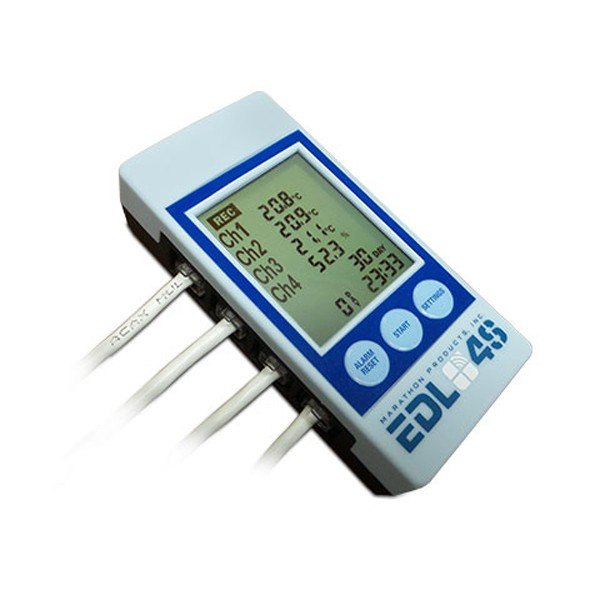

표시창과 다채널 프로브 입력이 있는 데이터 로거

센서 구성

센서별 측정과
메모리 배분

RTD 프로브는 상온에서 ±0.2 °C, 범위 양 끝에서 ±1.5 °C이며, CO2는 적외선 방식으로 ±30 PPM에 5 %를 더한 값입니다. 진동은 3축 MEMS 가속도계가 1 ~ 400 Hz로 샘플링하고 정확도는 ±0.05 G입니다. 습도는 정전용량 방식으로 0 ~ 100 % RH를 측정하며, 정확도 조건은 문의해 주시면 안내해 드립니다.

본체 밖에서 측정하는 센서

센서는 RJ11 케이블로 본체에 연결하므로 온도 프로브는 측정 환경 안에, 로거는 환경 밖에 둡니다. 본체 사용 범위가 0 ~ 50 °C이므로 극저온은 프로브로만 측정합니다.

알림 운용

상한 초과 시간과
알림 설정

온도, 습도, 시간으로 상한과 하한을 설정하고, 상한을 넘은 시간을 채널별로 표시합니다. 알림은 이메일, 전화, 호출기, SMS로 받으며 채널별 설정은 MaxiThermal에서 지정합니다.

사용 방법

EDL-4S 4센서 로거
MaxiThermal 설치와 설정 순서

EDL-4S는 USB 2.0 mini USB-B 단자로 PC에 연결하고 MaxiThermal에서 상·하한과 기록 기간을 설정한 뒤 기록을 내려받습니다. RTD 온도, 습도, CO2, 진동 센서는 RJ11 단자에 연결합니다.

소프트웨어·도구	하는 일
MaxiThermal Software	로거 설정(Logger Initialization), 기록 읽기(Read Logger), 요약 정보 확인
GPSocketUSBservice	MaxiThermal과 함께 설치하는 USB 통신 프로그램
mini USB-B USB 케이블	로거와 PC 연결

처음 연결하는 순서

순서	할 일
1	설치 파일을 마우스 오른쪽 단추로 눌러 Run As Administrator로 실행하고 MaxiThermal Software와 GPSocketUSBservice를 모두 설치합니다.
2	RJ11 단자에 필요한 센서를 연결하고, MaxiThermal을 실행한 뒤 USB 케이블로 로거를 PC에 연결하세요.
3	Logger > Logger Initialization에서 기존 데이터가 있으면 Erase all Data를 누르고 설명, 시간대, 시작 지연, 기록 기간을 정합니다.
4	Alarm 항목에 상·하한을 입력하고 Write to Device를 누른 뒤 Yes로 확인하세요.
5	로거의 START 버튼을 녹색등이 깜박일 때까지 눌러 기록을 시작합니다.
6	회수 후 Logger > Read Logger로 기록을 읽고 Logger > Summary Information에서 요약을 확인하세요.

로거 시계는 PC의 날짜와 시간을 그대로 받으므로, Logger Initialization 전에 PC 시계와 시간대가 맞는지 확인하세요.

사양

EDL-4S
센서별 사양

항목	사양
RTD 온도 프로브	-200 ~ +380 °C · ±0.2 °C (상온), ±1.5 °C (양 끝) · 분해능 0.1 °C
RTD 케이블 프로브	최대 30 m (선택)
습도	정전용량 · 0 ~ 100 %RH · 정확도 미명시
CO2	적외선 · 0 ~ 30,000 PPM · ±30 PPM ±5 %
진동	3축 MEMS 가속도계 · 최대 16 G · 1 ~ 400 Hz 샘플링
진동 정확도 · 분해능	±0.05 G (0 ~ 16 G) · ±0.01 G
센서 연결	RJ11 디지털 센서 최대 4개
측정 간격	2초부터 설정 · 4일 기록 0분 43초 · 30일 기록 5분 19초 · 365일 기록 1시간 4분 39초
메모리	128k · 채널당 32 K 자동 배분
디스플레이	FSTN 세그먼트 LCD · 표시 영역 60 × 40 mm
연결 · 소프트웨어	USB 2.0 mini USB-B · 필수 소프트웨어 MaxiThermal
알림	이메일 · 전화 · 호출기 · SMS
전원	로거 LiSoCl2 3.6 V 1.2 Ah
본체 사용 범위	0 ~ 50 °C
외형 치수 / 중량	10.5 × 5.0 × 2.5 cm / 300 g

활용 분야

여러 변수를 함께 보는
현장

냉장·냉동 설비 점검 — 온도와 습도를 한 로거로 함께 기록합니다.
창고 환경 관리 — 이산화탄소 농도와 온습도를 하나의 기록으로 함께 확인합니다.
운송 중 진동 기록 — 산업용 기계와 제품이 받은 진동을 남깁니다.
환기 점검 — 밀폐된 공간의 CO2 농도 변화를 기록합니다.

선택 가이드

측정 항목에 맞는
모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
온도와 습도만 LCD로 볼 때	3C\TEMP-RH	현재값과 경보를 화면에 표시합니다.
USB에 꽂아 PDF 보고서를 만들 때	MaxiLog-RH	일회용 USB 로거로 보고서 출력에 맞습니다.
온도, 습도, CO2, 진동을 함께 기록할 때	EDL-4S	RJ11 센서 최대 4개를 하나의 로거로 기록합니다.

구성·옵션

EDL-4S
구성과 옵션

구성	옵션	비고
EDL-4S 로거 본체	LiSoCl2 배터리 일체	기본 포함
MaxiThermal 소프트웨어	설정과 내려받기	필수
RTD 케이블 프로브	최대 30 m까지 선택	선택 사양

교정

다채널 기록의
교정 안내

채널마다 센서 종류와 정확도가 다르므로 검증 기록에는 센서별 교정 이력을 따로 관리합니다. 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내합니다.

EDL-4S와 함께 보는
온/습도 로거

EDL-4S에는 어떤 센서를 연결할 수 있습니까?
RJ11 단자에 RTD 온도, 습도, CO2, 진동 디지털 센서를 최대 4개까지 연결해 한 로거로 기록합니다.
EDL-4S 본체도 극저온에서 사용할 수 있습니까?
아닙니다. -200 °C는 RTD 프로브의 범위이며 본체 사용 범위는 0 ~ 50 °C입니다.
EDL-4S 데이터는 어떻게 받습니까?
USB 2.0 mini USB-B로 PC에 연결하고 MaxiThermal로 내려받습니다.
EDL-4S는 상한 초과를 어떻게 통보합니까?
이메일, 전화, 호출기, SMS로 통보됩니다. 상한을 넘은 시간은 채널별로 표시합니다.
EDL-4S의 습도 정확도는 얼마입니까?
습도 정확도는 문의해 주시면 안내해 드립니다. 습도 채널에 요구 정확도가 있다면 센서 구성을 먼저 확인하세요.
