Dickson TSB TOUCHSCREEN-USB

Dickson TSB TOUCHSCREEN-USB

MODEL
TSB
브랜드
DICKSON
제품 자료
제품문의 구매하기

보관실·클린룸의 환경 이력을
남기는 터치스크린 USB 로거

DICKSON TSB 터치스크린 USB 데이터로거

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON TSB는 교체형 센서로 온도·온습도·차압을 기록하는 8인치 터치스크린 USB 데이터로거(터치스크린 온습도 기록계)입니다. 기록은 약 1,000,000개까지 백업 저장되며, USB 메모리로 옮겨 DicksonWare에서 열면 보관실과 클린룸의 환경 이력을 관리할 수 있습니다.

센서를 꽂는 방식이라 한 본체로 온습도, 글리콜 버퍼 온도, 열전대, Pt RTD, 차압을 바꿔 가며 측정하고, 교정 때는 센서만 교체해 기록 공백을 줄입니다. 정전이 되어도 충전식 백업 배터리가 70시간 동안 기록을 유지합니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

8인치

정전식 LCD 터치스크린

약 1,000,000개

백업 기록 용량

70시간

충전식 백업 배터리

12개월

보증 기간

특징

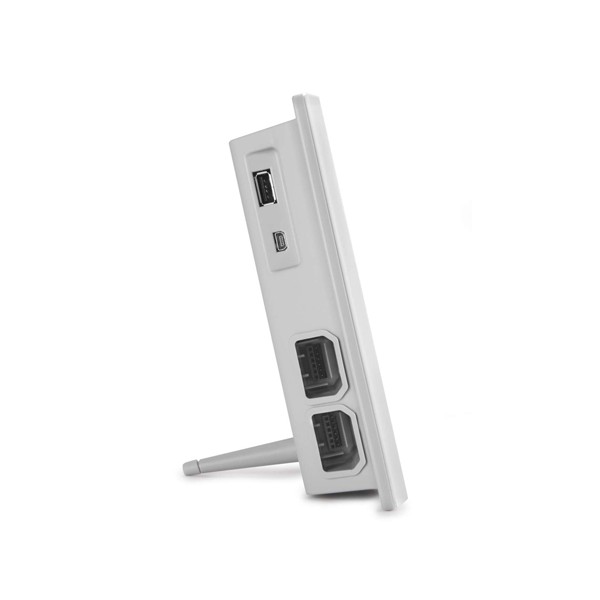

센서를 바꿔 꽂는
TSB 터치스크린 로거

핵심 특징현장에서 달라지는 점

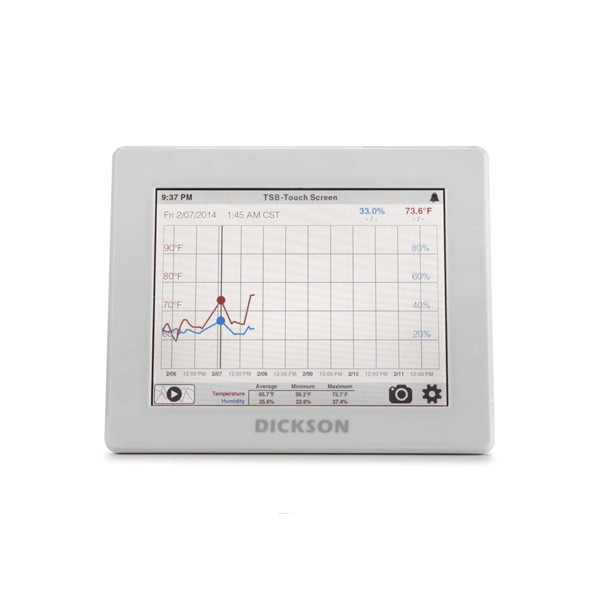

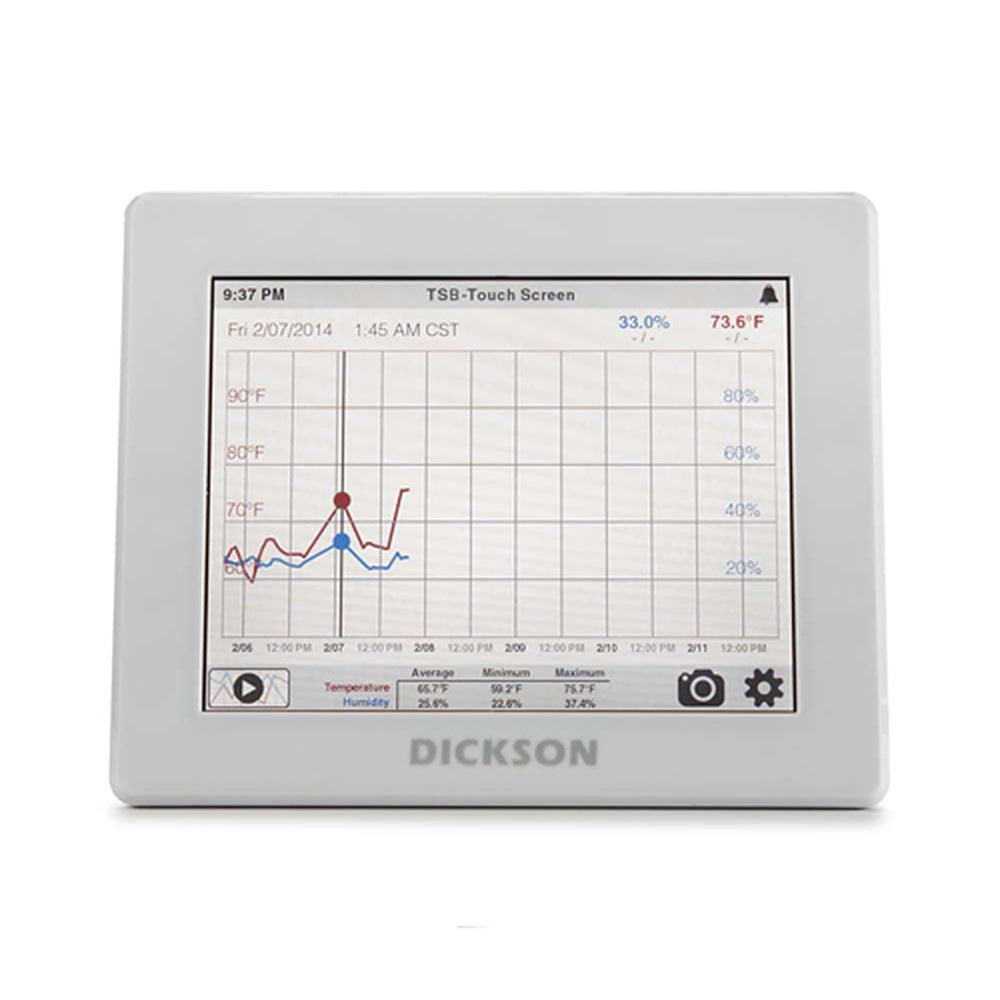

8인치 정전식 터치스크린현재 값과 이력 그래프를 현장 화면에서 크게 확인할 수 있어, 일상 점검에 PC가 필요 없습니다.
교체형 센서온습도·버퍼·RTD·열전대·차압 센서 가운데 목적에 맞는 것을 꽂고, 교정 때는 센서만 바꿔 기록 공백을 줄입니다.
60초 ~ 1시간 샘플 간격60초, 90초, 2분, 5분, 10분, 30분, 1시간 가운데 점검 목적에 맞는 간격을 골라 기록 밀도를 조정할 수 있습니다.
소리·불빛 알람설정 조건을 벗어나면 소리와 불빛으로 알려, 현장 작업자가 이상을 바로 알아차립니다.
FAT32 USB 메모리 내려받기USB 메모리를 꽂아 기록을 옮기므로 별도 네트워크 없이도 감사용 증빙 자료를 준비할 수 있습니다.
DicksonWare SW01 · SW02기본 버전과 보안 버전 가운데 기록 관리 요건에 맞는 쪽을 선택할 수 있습니다.

센서 선택

측정 대상별
TSB 센서 조합

센서는 별매이며, 본체에는 A898 프로브 연장을 최대 5개(총 50 ft)까지 연결할 수 있습니다. 실내 온습도에는 RTRH, 글리콜 버퍼 용액 온도에는 RTHM이나 RTHM2를 고르세요. 열전대 측정은 RKTC 또는 RKTC2, Pt RTD 측정은 RRTD, 주변 온도는 RTMP, 차압은 RS080과 RS081이 맞습니다.

센서측정 대상정확도
RTRH온습도±0.4 °C (-6.7 ~ 50 °C), ±2 %RH (5 ~ 95 %RH)
RTHM글리콜 버퍼 서미스터±0.5 °C (-50 ~ 20 °C)
RRTDPt RTD±0.3 °C (-100 ~ 176 °C)
RKTCK형 열전대±1.0 °C (-30 ~ 50 °C), 그 밖 ±2.1 °C (-184 ~ 1093 °C)
RTMP주변 온도±0.7 °C (-7 ~ 50 °C)
RS080차압±3.0 % (-2 ~ 2 inH2O)
RS081차압±3.0 % (-0.5 ~ 0.5 inH2O)

교정 때는 센서만 교체

센서가 본체와 분리되어 있어, 교정 주기가 되면 센서만 떼어 교정 기관에 보내고 예비 센서를 꽂아 기록을 이어 갈 수 있습니다. 센서 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법을 안내해 드립니다.

데이터 운용

USB 메모리와
DicksonWare 기록 관리

기록은 FAT32로 포맷한 USB 메모리에 내려받아 DicksonWare에서 엽니다. TSB는 DicksonWare용 로거로 OCEAView에는 연결되지 않으므로, 원격 모니터링이 필요하면 OCEAView 구성의 로거를 함께 검토하세요. 정전 때는 충전식 백업 배터리가 70시간 동안 기록을 유지합니다.

사용 방법

TSB 터치스크린 로거
USB 메모리 저장과 DicksonWare 열람

TSB는 8인치 터치스크린의 Settings 메뉴에서 기록 간격과 경보를 설정하고, Stored Data 메뉴에서 USB 메모리로 기록을 저장합니다. 저장한 파일은 PC의 DicksonWare에서 엽니다.

소프트웨어·도구하는 일

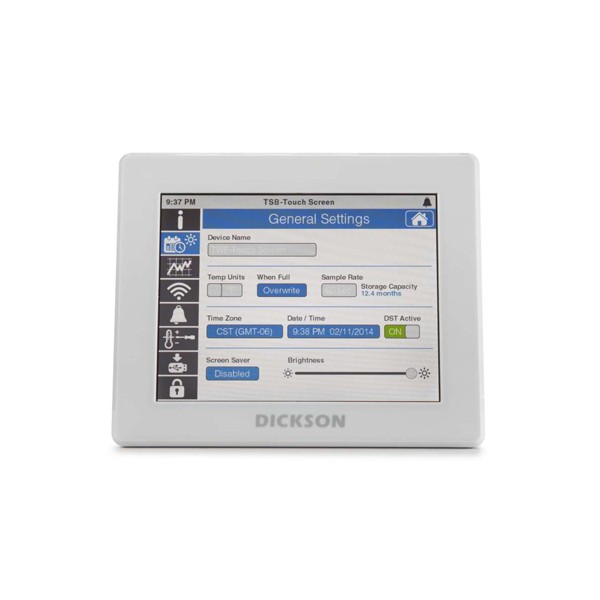

General Settings기기 이름, 시간대, Sample Rate, 단위 설정
Alarm Settings채널당 경보 2개, 임계값, 소리, Readings To Trigger(경보 지연)
Stored Data · Save to USBCSV(All channels · Connected channels), DicksonWare(All · Displayed) 형식으로 저장
DicksonWareUSB 메모리로 옮긴 기록 열람과 보관

처음 연결하는 순서

순서할 일
1교체형 센서를 본체에 꽂고 AC 어댑터를 연결한 뒤 옆면 전원 버튼을 누르세요.
2화면 오른쪽 아래 Settings 아이콘을 눌러 General Settings에서 Sample Rate와 시간대를 정합니다.
3Alarm Settings에서 채널별 경보 조건과 Readings To Trigger 값을 입력하세요.
4기록을 옮길 때는 USB 메모리를 꽂고 Stored Data에서 Save to USB를 누른 뒤 형식을 고릅니다.
5USB 메모리를 PC에 꽂고 DicksonWare에서 기록을 여세요.

센서를 뽑았다가 다시 꽂을 때는 10초 이상 기다린 뒤 연결하세요. DicksonWare 형식으로 저장하면 21 CFR Part 11 대응 기록으로 관리할 수 있습니다.

사양

TSB 본체와
센서 상세 사양

항목사양
화면8인치 LCD 터치스크린 (갱신 속도는 샘플 간격에 따름)
센서(교체형, 별매)RTRH 온습도, RTHM 글리콜 버퍼 서미스터, RTHM2 듀얼 서미스터, RKTC K형 열전대, RKTC2 듀얼 K형 열전대, RRTD Pt RTD, RTMP 주변 온도, RS080 · RS081 차압
샘플 간격60초, 90초, 2분, 5분, 10분, 30분, 1시간
기록 용량약 1,000,000개 (백업)
알람소리 · 불빛
데이터 내려받기USB 메모리 (FAT32 포맷)
소프트웨어DicksonWare (SW01), DicksonWare Secure (SW02)
전원100 ~ 240 VAC, 12 V 1 A 어댑터
백업 배터리충전식, 70시간
사용 환경-10 ~ +60 °C, 0 ~ 95 %RH 비응결 (로거만)
프로브 연장A898 최대 5개 (총 50 ft)
크기21.0 × 4.5 × 18.0 cm
무게1.45 lb
재질앞면 폴리카보네이트, 뒷면과 옆면 ABS

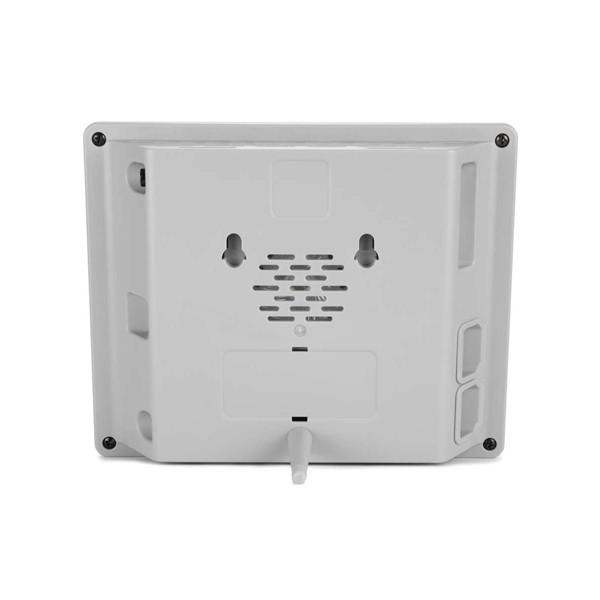

포함 액세서리AC 어댑터, 마운팅 브라켓, 받침대
케이블전원 코드 6 ft, RRTD 케이블 6.0 ft (182 cm)
교정 옵션N100 · N300 · N400 · N995
적합성 · 보증CE, 보증 12개월

활용 분야

TSB로 환경 이력을 남기는
보관·공정 현장

  • 보관실 온습도 — RTRH 센서로 실내 환경을 기록하고 화면에서 바로 확인합니다.
  • 버퍼 용액 온도 — RTHM 글리콜 버퍼 서미스터로 시료 용액에 가까운 온도를 기록합니다.
  • 공정 온도 — K형 열전대나 Pt RTD로 공정 온도의 변화를 기록으로 남깁니다.
  • 차압 점검 — RS080·RS081 차압 센서로 두 공간의 압력 차이를 기록합니다.

선택 가이드

기록 대상에 맞는
TSB 권장 센서

이럴 때 (측정 대상)권장 센서선택 이유
실내 온습도를 기록할 때RTRH센서 하나로 온도와 습도를 함께 기록할 수 있어 실내 환경 관리에 알맞습니다.
버퍼 용액 온도를 측정할 때RTHM글리콜 버퍼 서미스터라 시료 용액에 가까운 온도를 기록하기에 맞습니다.
두 지점을 동시에 측정할 때RTHM2 · RKTC2측정점이 두 개인 듀얼 센서 구성이라 두 지점을 한 센서로 함께 기록합니다.
넓은 고온 구간을 측정할 때RKTCK형 열전대로 -184 ~ 1093 °C의 넓은 구간을 측정할 수 있습니다.
차압을 기록할 때RS080 · RS081-2 ~ 2 inH2O 또는 -0.5 ~ 0.5 inH2O 구간의 차압을 기록합니다.

구성·옵션

TSB 구성품과
별도 선택 품목

  • 본체: DICKSON TSB 8인치 터치스크린 USB 데이터로거
  • 포함: AC 어댑터, 마운팅 브라켓, 받침대
  • 별매 센서: RTRH, RTHM, RTHM2, RKTC, RKTC2, RRTD, RTMP, RS080, RS081
  • 프로브 연장: A898 최대 5개 (총 50 ft)
  • 소프트웨어: DicksonWare SW01, DicksonWare Secure SW02
