작은 용기 안까지 들어가는
소형 온도 밸리데이터

JRI-TMI PicoVACQ Temperature 온도 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

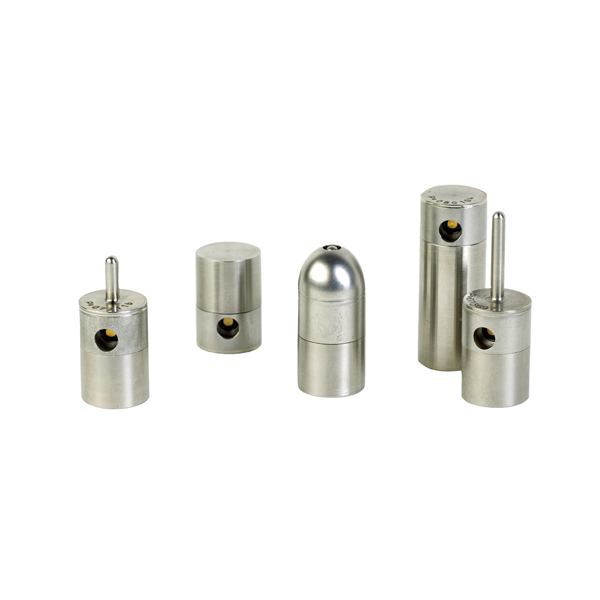

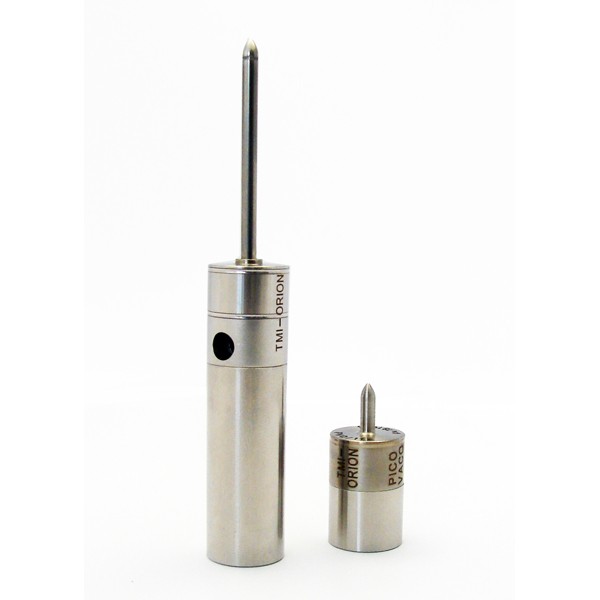

JRI-TMI PicoVACQ Temperature는 지름 15~16 mm 316L 스테인리스 본체에 Pt100 또는 Pt1000 센서를 1~2개 넣은 소형 온도 밸리데이터(소형 프로브 온도 로거)입니다. 작은 용기와 챔버 안의 온도를 기록하며, 배터리 종류에 따라 사용 범위가 달라집니다.

016PTA 배터리 구성의 불확도는 전 구간에서 ±0.1 °C(k=2)입니다. 멸균 제어, 동결건조기 매핑, 전자레인지 안 온도 측정, 저온 살균 제어에 사용하며, (주)테솔이 국내에 공식 공급합니다.

-70 ~ +140 °C

Long 구성 사용 범위

±0.1 °C

불확도, k=2

32,340

Type 3 획득 수

15 mm

본체 지름

특징

배터리와 프로브로
구성하는 소형 로거

핵심 특징현장에서 달라지는 점
최소형 본체가장 작은 구성은 병과 작은 용기 안에도 들어갑니다.
배터리별 범위배터리 종류를 바꿔 측정 범위를 정하므로 냉동 공정부터 고온 공정까지 한 계열로 대응합니다.

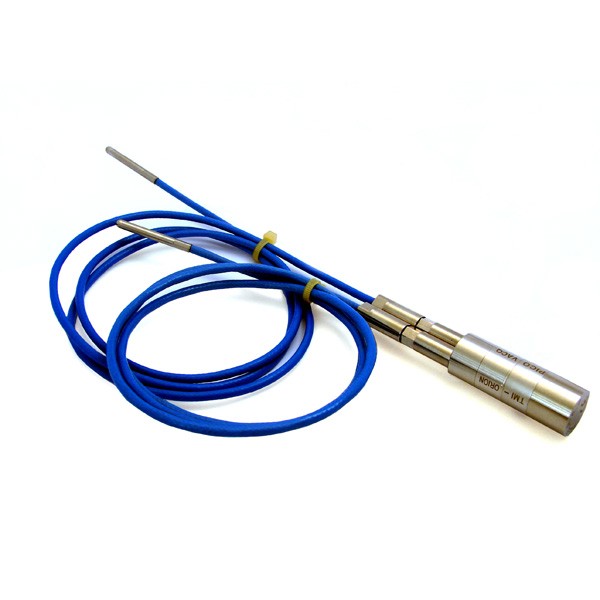

프로브 3종고정형, 반고정형, 유연형 프로브 중에서 용기 형상에 맞춰 고를 수 있습니다.

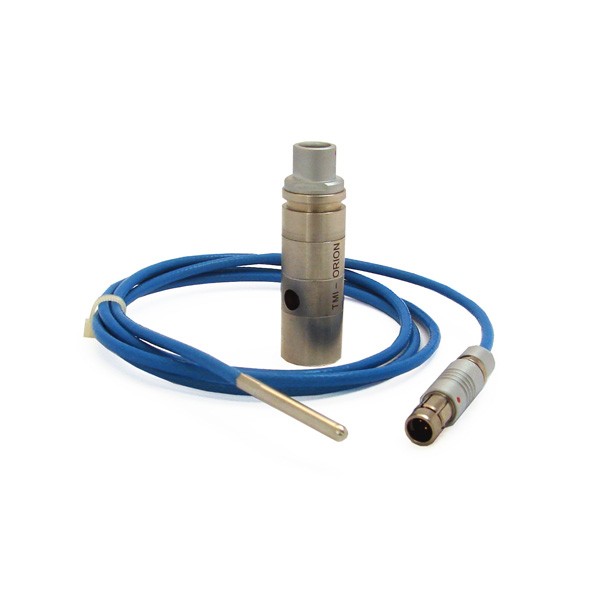

얇은 프로브 연결1Tdi는 얇고 구부러지는 프로브를 연결해 동결건조기 같은 좁은 경로를 통과할 수 있습니다.
Type 3 버전1T와 1Tc의 획득 수가 32,340개로 늘어 긴 공정을 한 번에 기록합니다.
마이크로웨이브 · Ex 버전음식에 찔러 넣는 형과 액체에 담그는 형의 두 가지 마이크로웨이브 버전, 폭발성 환경용 Ex 버전이 있습니다.

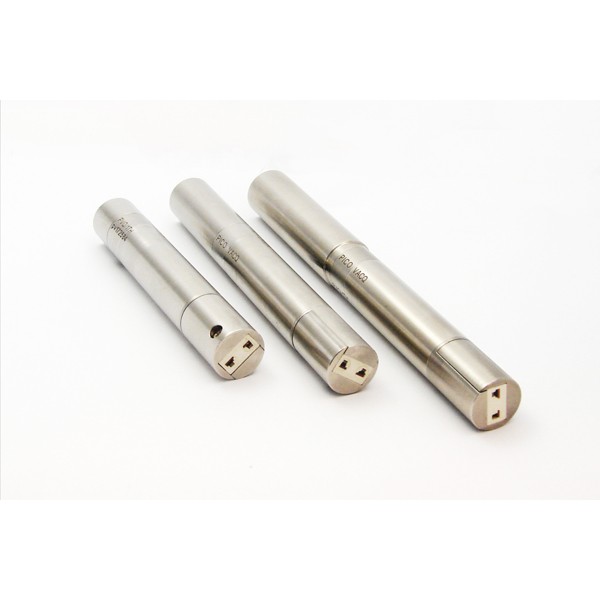

배터리 선택

배터리가 정하는
측정 범위

016PTA 배터리의 범위

배터리 종류가 사용 범위를 정합니다. 가장 작은 015P 구성은 상온보다 높은 온도에서만 사용하며, 상온 아래에서는 배터리 수명이 크게 줄어듭니다. 아래 표에서 공정 온도에 맞는 배터리를 먼저 고르세요.

배터리사용 범위
016PTA-45 ~ +140 °C
015PW · 015PWV-45 ~ +85 °C
016T-40 ~ +140 °C
015M-40 ~ +100 °C
015P · 015PV0 ~ +140 °C
Long 016PTA (015PW · 015PWV는 -70 ~ +85 °C)-70 ~ +140 °C

용도별 버전

동결건조기 · 전자레인지
폭발성 환경

용도에 따라 고르는 버전

동결건조기 매핑은 Long 버전이나 1Tdi를, 전자레인지 안 온도는 Microwave 버전을 선택하고, 본체 한계를 넘는 공정은 열차단 쉴드에 넣습니다. Ex 버전은 II 1G Ex ia IIC T6 Ga 표기이며 +10 ~ +70 °C에서 사용하는 모델이 있습니다.

사용 방법

PicoVACQ Temperature
배터리 선택과 Qlever 설정 순서

PicoVACQ Temperature는 USB 인터페이스로 PC에 연결해 Qlever 또는 Qlever Lite로 설정하고, 공정이 끝난 뒤 기록을 내려받는 유선 전용 온도 로거입니다.

소프트웨어·도구하는 일
Qlever획득 간격·시작 조건·메모리 방식 설정, 내려받기, 배터리 경고 (Windows Vista, 7, 8, 10, 11)
Qlever Lite유선 로거 1대의 설정과 내려받기, F0·A0·Vp 계산 (모듈 결합 불가)
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목

처음 연결하는 순서

순서할 일
1공정 온도 범위에 맞는 배터리 팩을 먼저 고르고 로거에 결합하세요.
2PC에 Qlever 또는 Qlever Lite를 설치하고 USB 인터페이스에 로거를 올립니다.
3획득 간격(1초~59분 59초)과 기록 기간을 정하고, 메모리가 차면 정지할지 순환 기록할지 고르세요.
4즉시 시작 또는 날짜·시각이나 온도 조건으로 시작하는 지연 시작을 선택합니다.
5공정이 끝나면 로거를 인터페이스에 올려 Qlever로 내려받으세요.

상온 아래에서는 배터리 수명이 크게 줄고 0 °C 부근에서는 매우 짧아지므로, 저온 공정에는 영하 범위를 갖춘 배터리 팩을 고르세요.

사양

모델 구성과
공통 사양

항목사양
모델1T · 1Tc · 1Td · 2Td · 1Tc-1Td · 1Tdi · Long · Microwave · Ex
센서Pt1000 또는 Pt100
불확도±0.1 °C (-70 ~ +140 °C, k=2) · 요청 시 ±0.05 °C · 1Tdi ±0.5 °C
분해능< ±0.02 °C
고정 프로브316L 지름 3 · 1.9 · 3>1.9 mm, 길이 10 ~ 220 mm
반고정 프로브지름 2 mm, 길이 60 ~ 1000 mm
유연 프로브PFA, 길이 100 ~ 1000 mm
1Tdi 프로브 연결Fischer 커넥터
본체316L 스테인리스 · 지름 15 × 높이 22 mm (015P) ~ 지름 16 × 높이 99 mm (Long 1Tdi, 016PTA)
메모리16,000 ÷ 채널 수 · Type 3 (1T · 1Tc) 32,340
획득 간격1초 ~ 59분 59초 · 날짜 또는 온도 조건으로 시작
시계 오차 (Type 3)하루 최대 ±1.5초 (25 °C, 1 Hz) ~ ±4초 (-30 ~ +140 °C)
마이크로웨이브 버전음식 찌르기 · 액체 담그기 두 종류

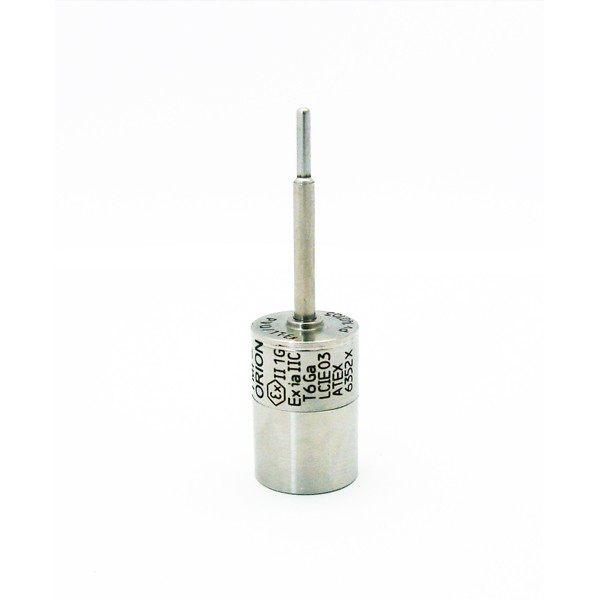

Ex 버전II 1G Ex ia IIC T6 Ga · 1T Ex · 1Tc Ex는 +10 ~ +70 °C
방수대부분 모델 방수 · 비방수 모델은 담그거나 오토클레이브에 넣지 않음 · PFA 프로브는 오일 · 에탄올에 담그지 않음
연결USB 유선 인터페이스
소프트웨어Qlever · Qlever Lite (유선 1대)

활용 분야

소형 공정
온도 검증

  • 멸균 제어 — 스팀·EtO 멸균 공정의 온도를 검증합니다.
  • 동결건조기 매핑 — 장비 안 온도 분포를 기록합니다.
  • 전자레인지·냉동기 — 장비 안 온도를 측정합니다.

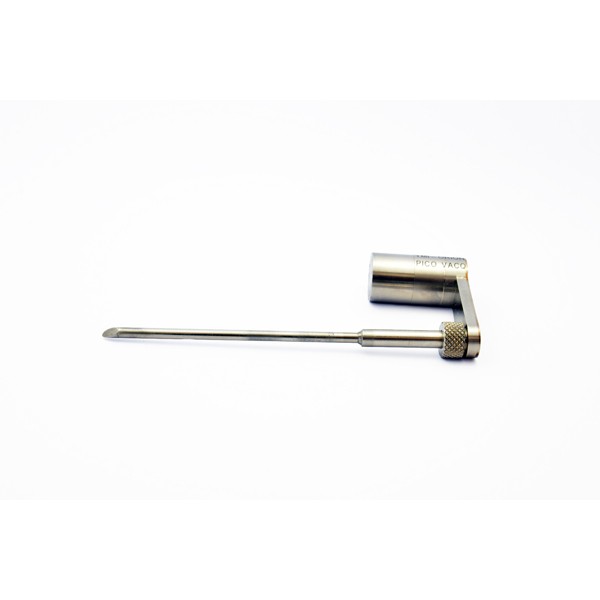

  • 저온 살균 — 작은 포장재 안에 프로브를 넣어 살균 값을 기록합니다.

선택 가이드

프로브 형태와
채널 수로 고르기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
작은 용기 안에 단단한 프로브를 넣을 때PicoVACQ 1Tc고정 프로브가 알맞습니다.

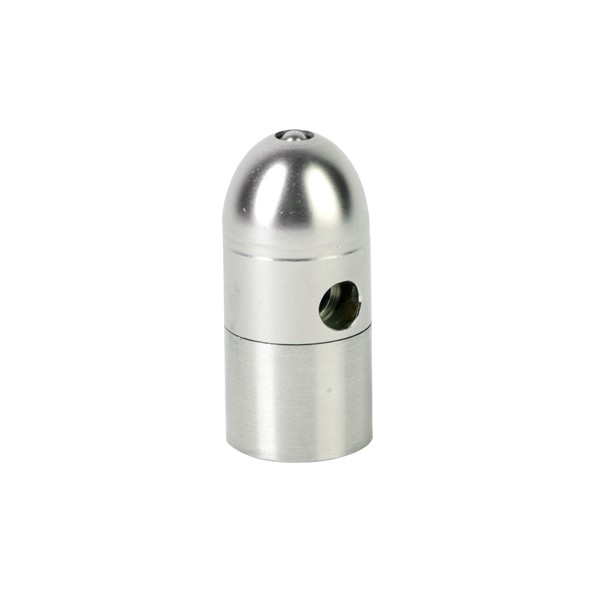

전자레인지 안에서 음식이나 액체 온도를 잴 때PicoVACQ Microwave전자레인지 안 온도 측정용으로 음식에 찔러 넣는 형과 액체에 담그는 형 두 가지가 있습니다.

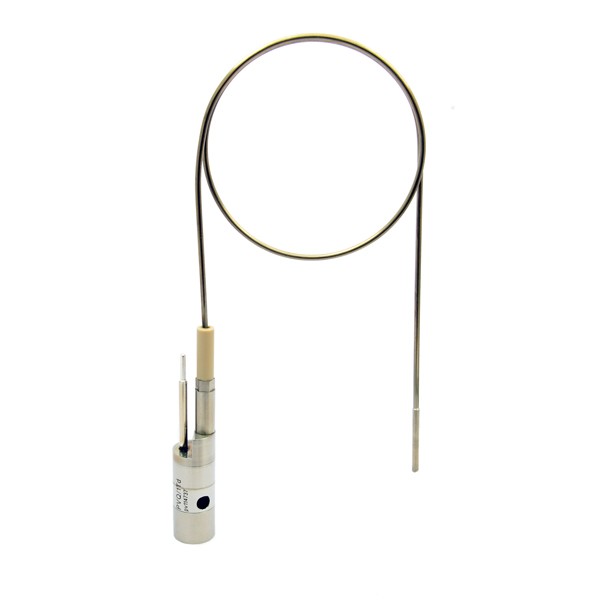

두 지점의 온도를 동시에 잴 때PicoVACQ 2Td 또는 1Tc-1Td2채널 구성 모델입니다.
동결건조기나 냉동 장비를 잴 때Long 버전 또는 1Tdi-70 °C까지 사용하며 얇은 프로브를 연결합니다.

구성·옵션

구성품과
별도 준비 항목

구분내용
기본 모델1T · 1Tc · 1Td · 2Td · 1Tc-1Td · 1Tdi
Long 버전긴 본체, 016PTA 배터리 구성
Type 3 버전1T · 1Tc, 획득 수 32,340
마이크로웨이브 버전음식 찌르기 · 액체 담그기
Ex 버전1T Ex · 1Tc Ex 등
별도 구성열차단 쉴드 · 위치 고정 키트
