JRI-TMI(구 TMI-Orion) NanoVACQ Temperature 온도 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI NanoVACQ Temperature는 지름 31 mm 316L 스테인리스 본체에 Pt100 또는 Pt1000 프로브 1 ~ 3개를 연결하는 온도 밸리데이터(Temperature Validator)로, 증기 멸균기와 동결건조기의 공정 온도를 -90 ~ +140 °C에서 검증합니다.

넓은 측정 구간에서 k=2 기준 ±0.1 °C 불확도와 0.008 °C 분해능을 갖춰 멸균 값(F0) 계산에 필요한 정밀도를 확보합니다. 배터리 팩을 바꿔 공정 온도에 맞는 사용 범위를 고를 수 있으며, 유선 기본형과 무선 Radio, FullRadio 버전이 있습니다. 이 밸리데이터는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

-80 ~ +140 °C 불확도 (k=2)

0.008 °C

온도 분해능

48,000개

채널 수로 나누는 기록 용량

30 bar

일부 모델 방수 압력

특징

프로브와 배터리 팩을
공정에 맞추는 구조

핵심 특징현장에서 달라지는 점
배터리 팩별 사용 범위저온 동결건조부터 고온 멸균까지 팩만 바꿔 대응하므로 공정별 로거를 따로 두지 않습니다.
k=2 기준 불확도 명시검증 보고서에 불확도 근거를 그대로 인용할 수 있습니다.
고정·반고정·유연 프로브용기 내부, 틈새, 곡선 경로 등 측정 지점 조건에 맞춰 프로브 형태를 고릅니다.
Fischer 착탈 프로브(Tdi)프로브를 탈착하므로 파손된 프로브만 교체하고 로거는 계속 사용합니다.
날짜·온도 조건 시작설정한 날짜나 온도에 도달하면 기록을 시작해 불필요한 구간의 기록이 쌓이지 않습니다.
Qlever 소프트웨어설정과 내려받기를 PC에서 진행하고, 유선 로거 한 대는 Qlever Lite로도 운용합니다.

모델 구성

프로브 수와 형태를
정하는 모델 코드

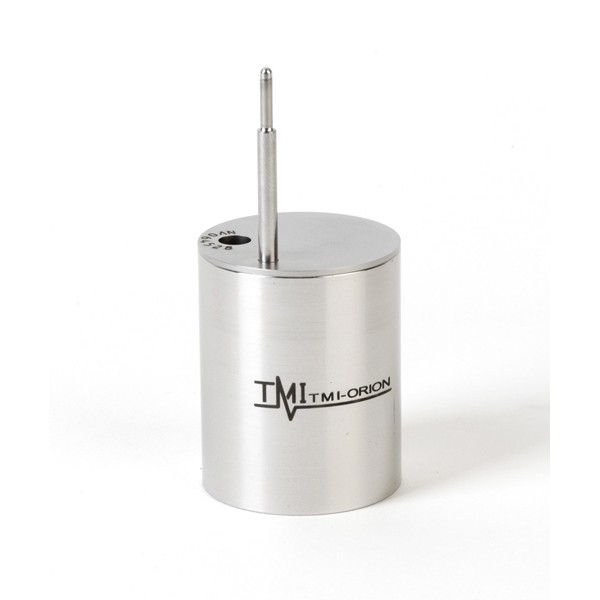

모델 코드는 프로브 수와 종류를 뜻합니다. 1Tc, 2Tc는 고정 프로브, 1Td, 2Td, 3Td는 Fischer 커넥터의 분리식 프로브이며, 1Tdi, 2Tdi, 3Tdi는 착탈 프로브에 조정 기능이 더해진 구성입니다. 1Tc-1Td, 1Tc-2Td, 1Tc-2Tdi는 두 형태를 섞은 혼합형입니다.

착탈 프로브(Tdi)의 불확도는 조정 후 ±0.2 °C입니다. 검증 정확도가 중요한 공정이라면 ±0.1 °C 불확도의 고정 프로브(Tc)를 선택하세요.

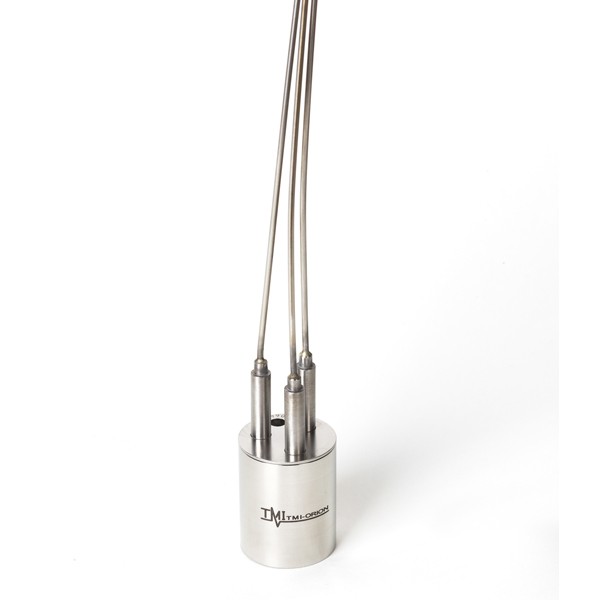

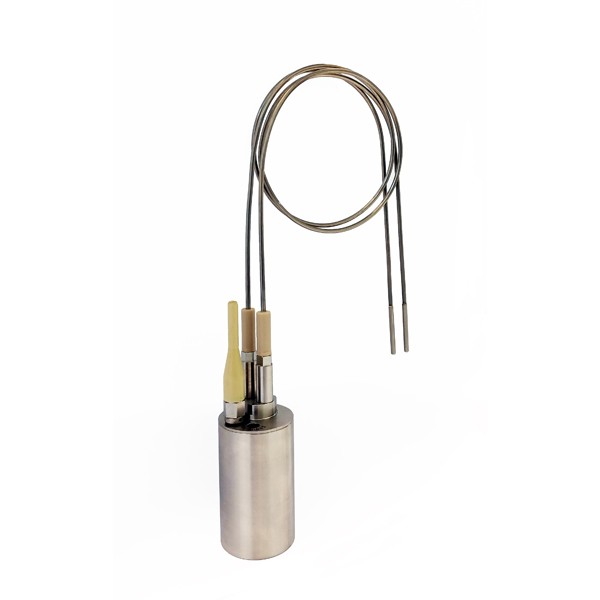

반고정·유연 프로브로 좁은 틈 측정

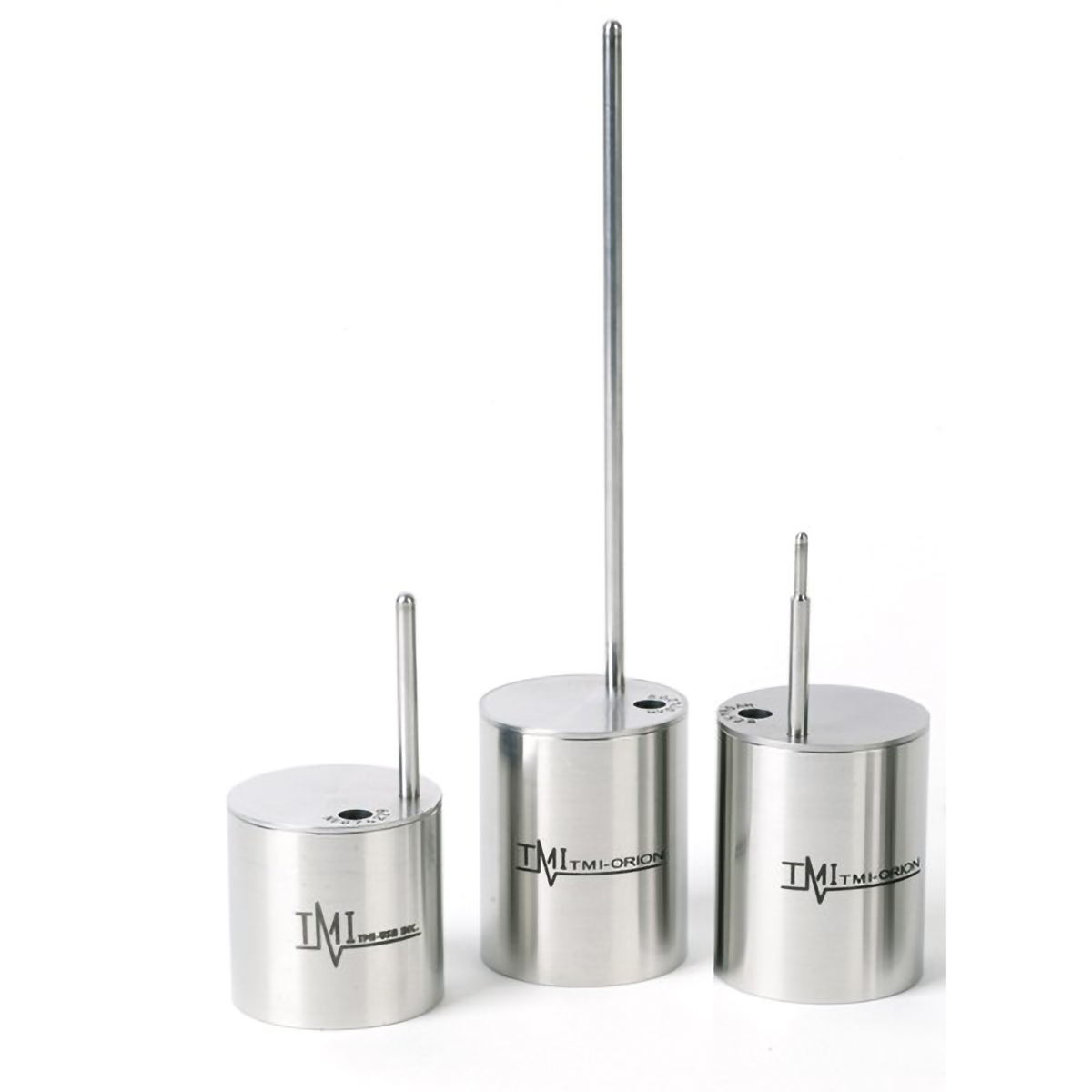

고정 프로브는 지름 3 mm에 길이 최대 200 mm이고, 반고정 프로브는 지름 2 mm에 길이 60 ~ 1150 mm입니다. PFA 또는 Viton 유연 프로브는 길이 최대 1000 mm라서 주름진 배관과 포장 틈에도 넣을 수 있습니다.

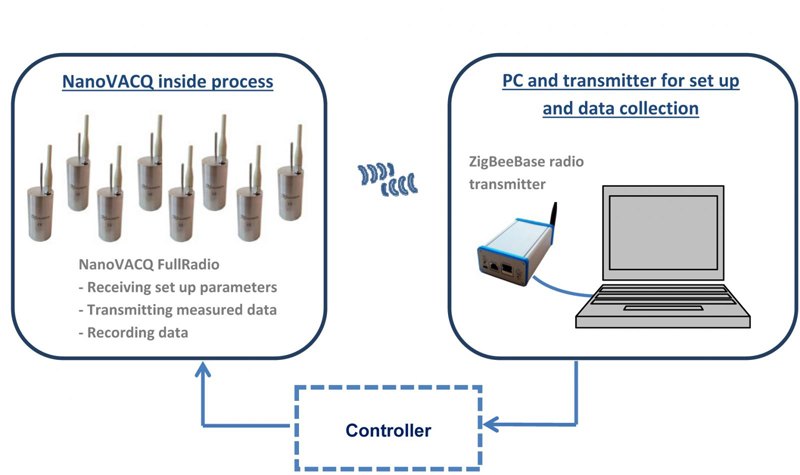

TMI-ORION NanoVACQ - 무선 로거와 송신기, PC 컨트롤러의 데이터 수집 구성도
무선 로거와 송신기, PC 컨트롤러의 데이터 수집 구성도

사용 방법

NanoVACQ Temperature
설정과 판독 순서

NanoVACQ Temperature는 유선 기본형을 USB 인터페이스와 Qlever로 설정하고 공정 후 내려받는 온도 밸리데이터입니다. 무선 Radio와 FullRadio 버전은 원격 설정과 실시간 판독도 지원합니다.

소프트웨어·도구하는 일
Qlever기록 간격, 기간, 시작 조건 설정과 데이터 내려받기
Qlever Lite유선 로거 한 대를 설정하고 읽는 간이 버전
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
FullRadio 버전무선 원격 설정과 실시간 판독

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC에 연결하세요.
2로거를 인터페이스에 연결해 획득 간격(1초~59분 59초)과 기록 기간을 정합니다.
3시작을 날짜, 시, 분 또는 온도 임계값으로 지정하고 메모리 가득 시 정지 또는 순환 기록을 고릅니다.
4로거를 멸균기나 측정 공간에 넣어 공정을 진행합니다.
5유선 기본형은 공정이 끝난 뒤 인터페이스에 연결해 온도 곡선을 내려받으세요.
6공정 중 값이 필요하면 FullRadio 버전을 선택합니다.

배터리 팩에 따라 사용 온도 범위가 달라지고 수명은 보증되지 않습니다. 비방수 모델은 담그거나 오토클레이브에 넣지 마세요.

사양

배터리 팩별 범위와
공통 사양

배터리 팩사용 범위
Wide HE-70 ~ +140 °C
Cold HE (014ZFL)-90 ~ +85 °C
Routine HE-55 ~ +140 °C
014Z0 ~ +125 °C

공통 사양

항목사양
모델1Tc · 2Tc (고정 프로브) · 1Td · 2Td · 3Td · 1Tdi · 2Tdi · 3Tdi (Fischer 착탈 프로브) · 1Tc-1Td · 1Tc-2Td · 1Tc-2Tdi
센서Pt1000 또는 Pt100, 프로브 1 ~ 3개
불확도±0.1 °C (-80 ~ +140 °C, k=2), 요청 시 ±0.05 °C · Tdi 착탈 프로브는 조정 후 ±0.2 °C
분해능0.008 °C
프로브고정 316L 지름 3 mm 최대 200 mm · 반고정 지름 2 mm 60 ~ 1150 mm · PFA 또는 Viton 유연 최대 1000 mm · Tdi는 Fischer 커넥터
메모리48,000개 ÷ 채널 수 (BigMemory 294,500개)
획득 간격1초 ~ 59분 59초 · 날짜·시간 또는 온도 조건 시작 · 가득 참 시 정지 또는 순환
방수일부 모델 30 bar까지 방수 · 비방수 모델은 담그거나 오토클레이브에 넣지 않음 · PFA 프로브는 오일·에탄올에 담그지 않음
본체316L 스테인리스, 지름 31 mm × 높이 31 mm (014Z) ~ 125 mm (014ZFL)
통신기본형 USB 유선 · Radio · FullRadio: 2.4 GHz ISM 대역(2.405 ~ 2.475 GHz), IEEE 802.15.4 기반 양방향 프로토콜, RF 채널 14개, 최대 복사 전력 +5 dBm (3.2 mW)
무선 안테나 · 가시 거리안테나 25 · 49 · 79 mm, 가시 거리 15 · 25 · 30 m
방폭 버전NanoVACQ 1Tc Ex · 1Td Ex: II 1G Ex ia IIC T3 Ga (EN 60079-0, EN 60079-11), 사용 범위 -30 ~ +140 °C, EtO 멸균용
배터리사용자 교체 배터리 팩, 보증 수명 없음 (획득 간격과 공정 조건에 따라 교체 시점 결정)
소프트웨어Qlever (PC, Windows) · Qlever Lite (유선 로거 한 대) · 선택 모듈: Authentication-Tracking, Pharma

활용 분야

멸균·열처리 공정의
온도 검증

  • 증기 멸균기 — 증기 멸균 사이클의 온도 분포를 챔버 내부에서 검증합니다.
  • 오토클레이브와 레토르트 — 가열 공정의 온도 조건을 공정 안에서 직접 기록합니다.
  • 동결건조기 — 저온 팩을 사용해 동결건조 공정의 온도 변화를 기록합니다.
  • EtO 멸균 — 방폭 Ex 버전으로 EtO 가스 공정의 온도를 측정합니다.

선택 가이드

측정 방식별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
Pt 프로브로 멸균 온도를 기록할 때NanoVACQ Temperature프로브 1 ~ 3개와 배터리 팩 선택을 지원합니다.
열전대로 고온 공정을 측정할 때NanoVACQ Thermocouple열전대 1 ~ 3채널 구성입니다.
지름 15 mm 소형 로거가 필요할 때PicoVACQ Temperature지름 15 ~ 16 mm로 Pt100 1 ~ 2개를 연결합니다.
캔·파우치 위에 올려 측정할 때NanoVACQ Flat납작한 본체를 용기 위에 올려 측정합니다.

구성·옵션

선택 사양과
소프트웨어

  • 배터리 팩 — Wide HE, Cold HE, Routine HE, 014Z 4종.
  • 무선 — Radio, FullRadio 버전.
  • 방수 모델 — 일부 모델 30 bar까지.
  • 소프트웨어 — Qlever(PC용), Qlever Lite(유선 로거 한 대).

교정

밸리데이터의
교정 연계

밸리데이터는 공정 검증 증빙이므로 프로브와 로거를 함께 교정해 불확도 근거를 갖춰야 합니다. 착탈 프로브는 조정 전후 값이 달라지므로 교정 조건을 기록에 남기세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
