JRI-TMI(구 TMI-Orion) NanoVACQ 시리즈는 직경 31 mm 열전대 로거와 열차단 쉴드, USB 인터페이스, Qlever 소프트웨어를 공정에 맞춰 묶은 고온 공정 프로파일링 세트(오븐 온도 프로파일링, 열처리 밸리데이션 로거)입니다. 오븐과 가열로 안에서 1~3채널 열전대 온도를 기록합니다.

로거는 -55 ~ +140 °C에서 운용하고 그보다 뜨거운 구간은 쉴드에 넣어 통과시키므로, 공정 온도와 유지 시간에 맞는 쉴드 크기와 허용 시간을 고르는 것이 중요합니다. 작은 공간과 압력 환경에서도 한 대로 열전대를 3개까지 측정하며, (주)테솔이 국내에 공식 공급합니다.

1Th · 2Th · 3Th

열전대 1~3채널 로거

350 °C

쉴드 시간표의 최대 온도 구간

USB · Radio

유선과 무선 수신기 구성

Qlever

프로파일 분석 소프트웨어

특징

로거·쉴드·소프트웨어를
공정에 맞춘 구성

핵심 특징현장에서 달라지는 점
1Th · 2Th · 3Th 열전대 로거측정 지점 수에 맞춰 채널을 고르므로 오븐 안 위치별 온도 편차를 한 번의 통과로 비교할 수 있습니다.
고온·고압·진공용 쉴드공정 환경에 맞춘 쉴드가 로거 본체를 사용 온도 안쪽으로 유지해 열에 의한 로거 손상을 줄입니다.
PCM 쉴드상변화 소재를 넣은 쉴드는 급격한 온도 변화 구간에서 로거 본체 온도 상승을 늦춥니다.
무선·유선 선택무선(Radio)은 떨어진 곳에서 읽고 유선(Non-Radio)은 PC 한 대에 연결하므로 현장 배치에 맞춰 고릅니다.
USB 인터페이스USB 장치로 설정하고 데이터를 내려받아 별도 변환 장비 없이 프로파일을 PC로 옮깁니다.
Qlever 소프트웨어실시간 모니터링과 밸리데이션 보고서를 지원해 공정 승인 서류 작성 시간을 줄입니다.

쉴드 선택

쉴드 크기와
허용 시간 선정

로거 본체는 140 °C를 넘으면 안 되므로, 쉴드는 공정 최대 온도에서 오븐 통과 시간 동안 본체를 이 한계 안에 유지하는 모델로 정합니다. 2Th 로거는 SC049150(지름 49 × 길이 150 mm), 3Th 로거는 SC076165(지름 76 × 길이 165 mm)와 SC085135-PCM(지름 85 × 길이 135 mm)을 사용하며, 같은 온도에서는 PCM 쉴드의 허용 시간이 더 깁니다.

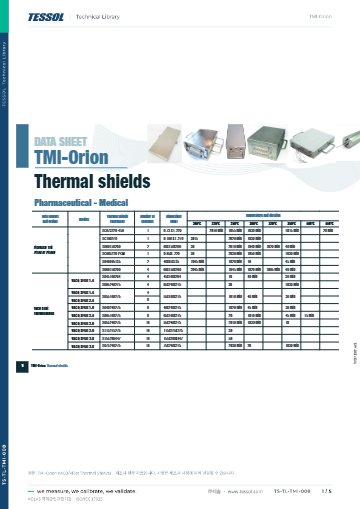

쉴드크기적용 로거온도별 허용 시간
SC049150지름 49 × 길이 150 mm2Th300 °C에서 3분
SC076165지름 76 × 길이 165 mm3Th200 °C에서 80분, 250 °C에서 60분
SC076165-PCM지름 76 × 길이 165 mm3Th200 °C에서 1시간 45분, 250 °C에서 1시간 15분
SC085135-PCM지름 85 × 길이 135 mm3Th200 °C에서 2시간, 250 °C에서 1시간 20분, 300 °C에서 1시간, 350 °C에서 50분

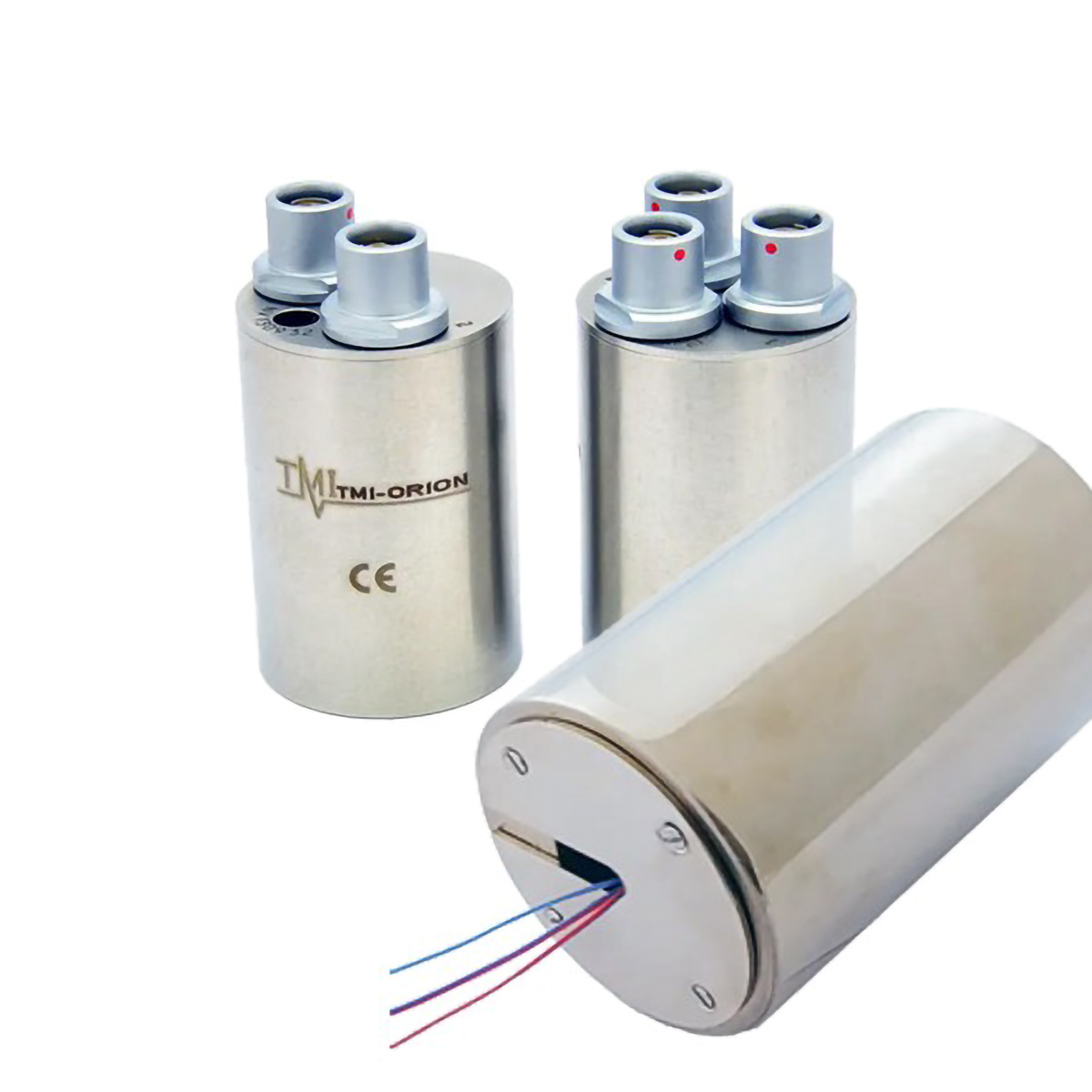

쉴드에 로거를 넣어 오븐을 통과시키는 구성

열전대 선은 쉴드 밖으로 빼서 측정점에 고정하고 로거만 쉴드 안에 넣습니다. 공정 온도와 유지 시간이 표의 허용 시간을 넘으면 더 큰 PCM 쉴드나 맞춤 쉴드를 검토하세요.

통신·소프트웨어

무선·유선 구성과
Qlever 선택

Radio 버전은 USB 무선 수신기로 떨어진 곳에서 읽고, Non-Radio 버전은 USB 인터페이스로 PC 한 대에 연결합니다. Qlever는 여러 로거를 관리하고, Qlever Lite는 유선 로거 한 대의 설정과 다운로드용입니다. 로거 한 대만 기록한다면 Qlever Lite로 충분합니다.

Qlever 프로파일 분석 화면

Qlever의 Authentication-Tracking 모듈과 Pharma 모듈은 FDA 21 CFR Part 11 가이드라인에 대응하는 추적 기능을 갖춘 선택 모듈입니다. 로거 자체의 속성이 아니라 소프트웨어 구성이므로 도입 단계에서 모듈 포함 여부를 지정하세요.

사용 방법

NanoVACQ 고온 프로파일링 세트
쉴드 장착과 판독 순서

NanoVACQ 고온 공정 프로파일링 세트는 열전대 로거를 열차단 쉴드에 넣어 오븐을 통과시키고, 공정 후 USB 인터페이스와 Qlever로 프로파일을 내려받습니다. Radio 버전은 USB 무선 수신기로 떨어진 곳에서 읽습니다.

소프트웨어·도구하는 일
Qlever여러 로거 관리, 실시간 모니터링, 밸리데이션 보고서 (Windows Vista, 7, 8, 10)
Qlever Lite유선 로거 1대의 설정과 다운로드
USB 인터페이스Non-Radio 로거를 PC에 연결
USB 무선 수신기Radio 버전 로거를 떨어진 곳에서 판독

처음 연결하는 순서

순서할 일
1PC에 Qlever 또는 Qlever Lite를 설치하고 USB 인터페이스나 USB 무선 수신기를 연결하세요.
2Qlever에서 획득 간격(1초~59분 59초), 기록 기간, 즉시 또는 지연 시작을 정해 로거에 기록합니다.
3공정 최대 온도와 통과 시간에 맞는 쉴드를 고르고 로거만 쉴드 안에 넣으세요.
4열전대 선을 쉴드 밖으로 빼서 측정점에 고정하고 오븐 공정을 진행합니다.
5공정이 끝나면 쉴드에서 로거를 꺼내 인터페이스에 올리고 Qlever로 프로파일을 내려받으세요.

로거 본체는 140 °C를 넘으면 안 되므로, 쉴드의 허용 시간이 공정 온도와 유지 시간보다 긴지 먼저 확인하세요.

사양

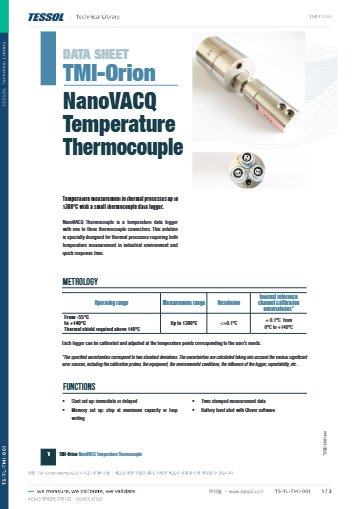

NanoVACQ 열전대
로거 사양

항목사양
센서열전대
채널 수1 ~ 3채널(1Th, 2Th, 3Th)
열전대 형식(커넥터)2Th·3Th 원통형 커넥터 T형 또는 K형, 1Th 마이크로 커넥터(T, K, N 등) 선택
열전대 측정 범위최대 1300 °C
로거 사용 온도-55 ~ +140 °C(140 °C 초과 구간은 쉴드 필요)
내부 기준 불확도±0.1 °C(0 ~ +140 °C)
로거 직경31 mm
메모리65,100 acquisitions ÷ 채널 수(메모리 확장 선택)
취득 주기1초 ~ 59분 59초(10 Hz 버전 선택)
통신 방식유선 USB(기본), 무선(Radio) 버전 선택
소프트웨어Qlever(PC), Qlever Lite(유선 로거 한 대)
선택 사양메모리 확장, 10 Hz 버전, 진동용 배터리, 맞춤 쉴드

활용 분야

고온 공정 프로파일링이
필요한 현장

  • 제약 멸균기·바이알 — 병 탈발열(depyrogenation) 공정의 온도 이력을 기록합니다.
  • 식품 처리 설비 — 가열과 살균 공정의 온도 이력을 남깁니다.
  • 도장·경화 — 자동차 도장 오븐과 알루미늄 용기 바니시 경화 공정에 사용합니다.
  • 전자·반도체 — 열처리 공정의 온도 변화를 컨베이어 통과 시점별로 기록합니다.
  • 파이프 열처리 — 배관 안을 따라가며 열처리 이력을 남깁니다.

선택 가이드

공정 조건별
권장 구성

이럴 때권장 구성선택 이유
공정 온도가 로거 사용 범위 -55 ~ +140 °C를 넘을 때열차단 쉴드 병용쉴드 시간표로 공정 온도와 통과 시간을 맞춥니다.
로거 한 대만 기록할 때Qlever Lite유선 로거 한 대의 설정과 다운로드에 맞춥니다.
떨어진 곳에서 무선으로 읽을 때Radio 버전 + USB 무선 수신기오븐 밖에서 데이터를 받습니다.
PC 한 대에 유선으로 연결할 때Non-Radio 버전 + USB 인터페이스수신기 없이 직접 연결합니다.

구성·옵션

로거·쉴드·소프트웨어
구성표

구성내용비고
로거NanoVACQ Thermocouple 1Th, 2Th, 3Th채널 수로 선택
열차단 쉴드공정 온도와 시간에 맞춘 쉴드위 쉴드 표로 선택
인터페이스USB 장치, 무선 수신기통신 방식에 맞춤
소프트웨어Qlever, Qlever LitePart 11 대응 모듈은 선택
