작은 챔버 안 온도를 15 mm 로거로 재는 시스템
JRI-TMI 고온 공정 프로파일링 시스템 PicoVACQ 시리즈 로거 : PicoVACQ Long 1Td 채널 · 센서 : 1 ~ 2채널 프로브 : 반고정 지름 2 mm
견적 받기JRI-TMI 한국 독점 공급 파트너

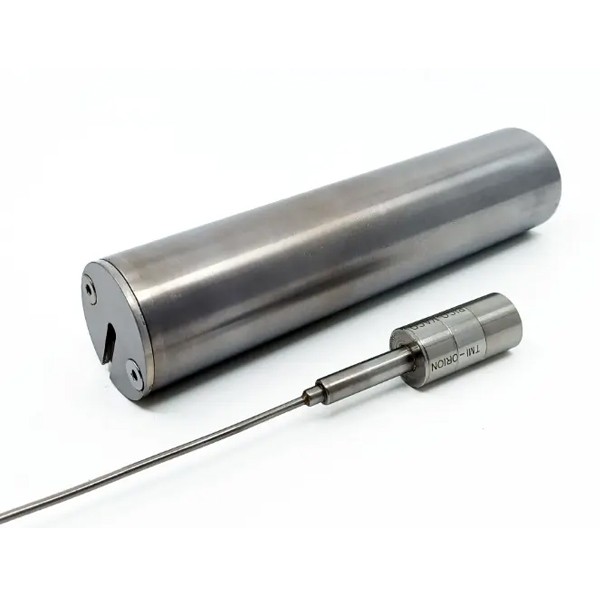

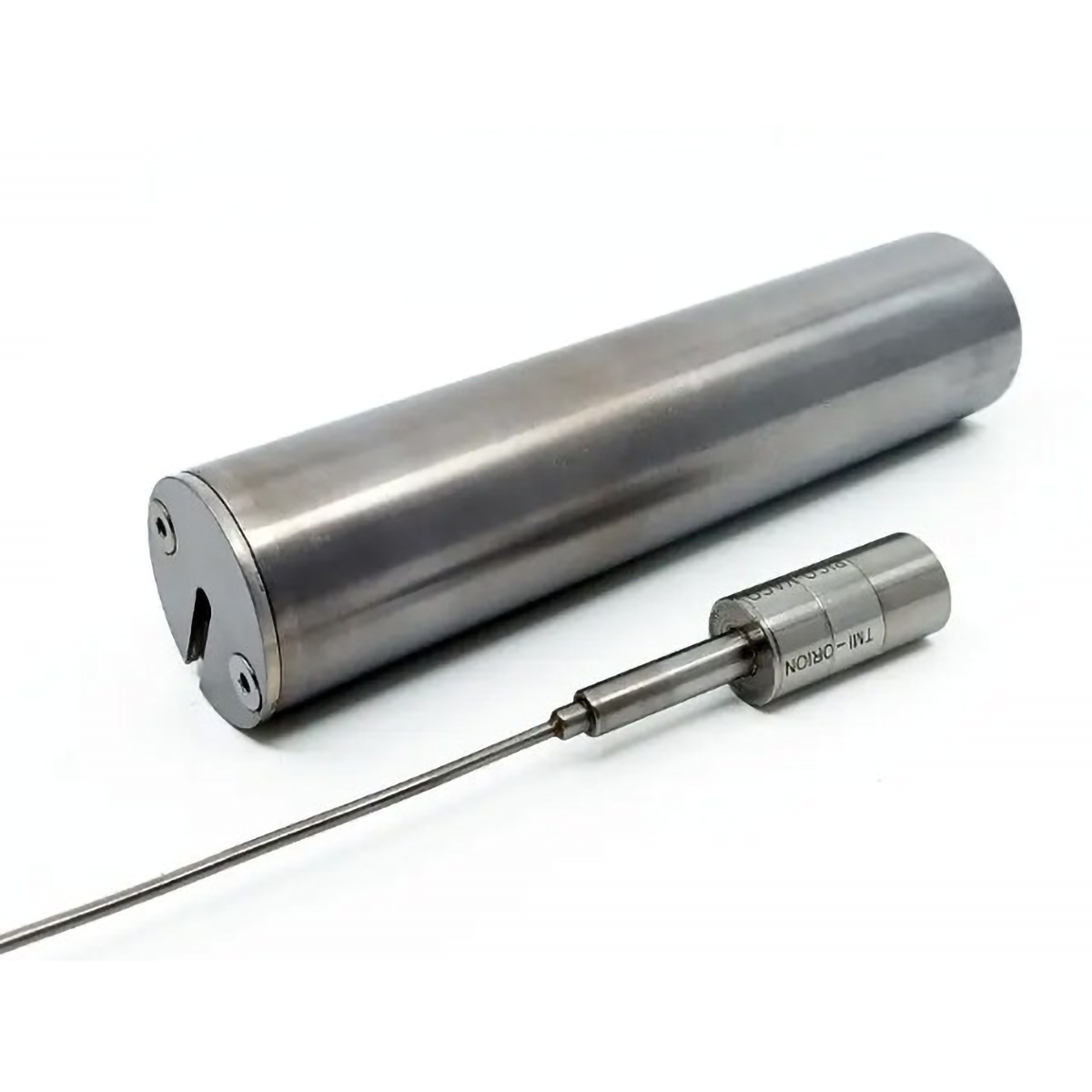

JRI-TMI PicoVACQ 시스템은 PicoVACQ Long 1Td·2Td 로거에 제약·식품용 열차단 쉴드와 USB 인터페이스, Qlever 소프트웨어를 묶은 고온 공정 프로파일링 구성(소형 챔버용 온도 측정 세트)으로, 지름 15 mm 로거가 소형 멸균기와 연구용 챔버의 좁은 공간에 들어갑니다.
긴 프로브를 달아 챔버 안쪽까지 넣고 사용 범위 안에서 16,000 포인트를 기록하며, 본체 한계를 넘는 공정에서는 쉴드로 로거를 보호합니다. 로거와 프로브, 쉴드, 인터페이스를 한 세트로 구성해 (주)테솔이 국내에 공식 공급합니다.
특징
챔버 깊이에 맞춰 프로브를 고르는 소형 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 1 ~ 2채널 | Pt100 또는 Pt1000 센서를 1~2점 연결해 챔버 안 두 지점을 비교합니다. |
| 반고정 프로브 | 지름 2 mm 프로브를 챔버 깊이에 맞는 길이로 선택합니다. |
| PFA 유연형 프로브 | 잘 휘어지므로 좁은 챔버 안의 굽은 경로를 따라 설치합니다. |
| 16,000 포인트 | 긴 공정도 한 번에 저장하며, 기록 간격을 바꿔 기록 시간을 조정합니다. |
| 316L 스테인리스 | 본체가 스테인리스라 공정 환경에서 부식에 강합니다. |
| USB · 멀티 인터페이스 | 한 대씩 설정하거나 여러 대를 함께 연결해 데이터를 회수합니다. |

구성 순서
구성 선정 순서
온도 · 시간 · 챔버 크기로 정하는 구성
공정의 가장 높은 온도와 유지 시간, 챔버 크기를 먼저 정하고, 채널 수로 1Td와 2Td를 고른 뒤 온도와 시간에 맞는 쉴드를 선택하세요. 로거 본체는 사용 범위 안에서 사용하며 그보다 뜨거우면 쉴드에 넣습니다.

소프트웨어
Qlever와 Pharma 모듈
소프트웨어 모듈과 운영 절차
Qlever로 로거를 설정하고 데이터를 내려받습니다. Qlever의 선택 모듈인 Pharma 모듈은 FDA 21 CFR Part 11 요건에 대응하는 기능을 갖추고 있으며, 규제 대응에는 운영 절차도 함께 마련해야 합니다.
사용 방법
PicoVACQ Long 프로파일링 세트 쉴드 장착과 Qlever 판독
PicoVACQ Long 1Td·2Td 세트는 PC에 설치한 Qlever로 로거를 설정하고, 공정이 끝난 뒤 USB 인터페이스로 기록을 내려받습니다. 여러 로거를 함께 다룰 때는 멀티 인터페이스를 사용합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Qlever | 기록 간격·기간·시작 조건 설정, 데이터 내려받기와 곡선 분석 |
| Qlever Lite | 유선 로거 1대를 단일 인터페이스로 운용 |
| USB 인터페이스 · 멀티 인터페이스 | 로거를 PC에 연결해 설정과 판독, 멀티는 여러 대를 함께 연결 |
| Pharma 모듈 (선택) | FDA 21 CFR Part 11 요건에 대응하는 기능 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | PC에 Qlever를 설치하고 USB 인터페이스를 PC의 USB 포트에 연결하세요. |
| 2 | PicoVACQ Long 로거를 인터페이스에 올려 Qlever에서 인식시킵니다. |
| 3 | 획득 간격(1초~59분 59초)과 기록 기간(일·시·분)을 정하고, 즉시 시작이나 날짜·시각 또는 온도 임계값에 따른 예약 시작을 선택하세요. |

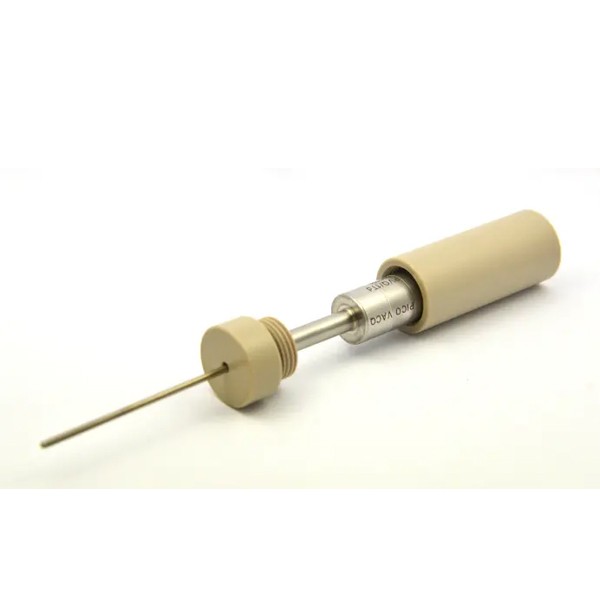

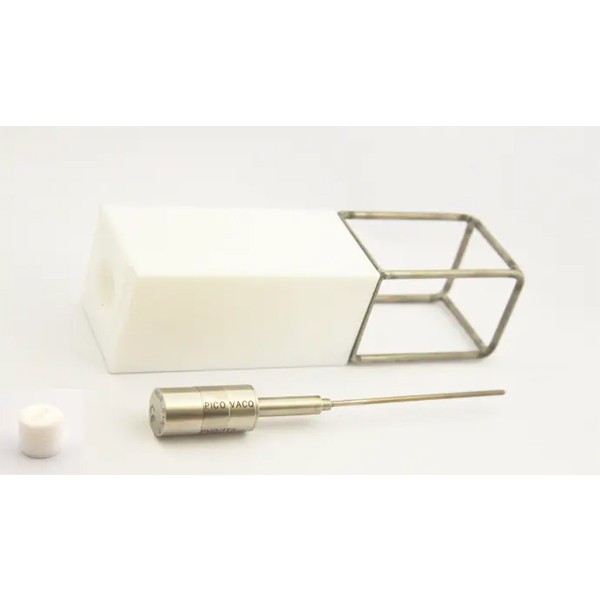

| 4 | 공정 온도가 로거 사용 범위를 넘으면 로거를 열차단 쉴드에 넣고 프로브를 챔버 측정 위치에 설치합니다. |
| 5 | 공정이 끝나면 로거를 꺼내 인터페이스에 다시 연결하고 Qlever로 데이터를 내려받아 온도 곡선을 확인하세요. |
로거의 작동 범위는 배터리 팩에 따라 다릅니다. 016PTA 팩은 -70 ~ +140 °C, 015P·015PV 팩은 0 ~ +140 °C이므로 공정 시작 온도에 맞는 팩을 고르세요.

사양

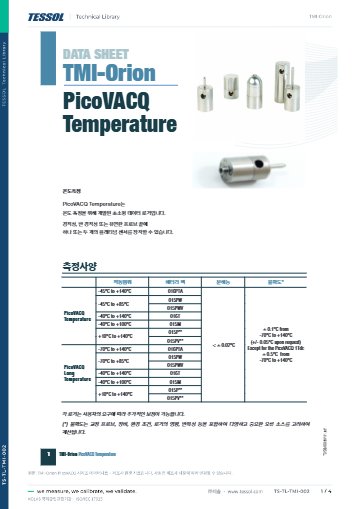

PicoVACQ Long 전체 사양
| 항목 | 사양 |
|---|---|
| 로거 | PicoVACQ Long 1Td · 2Td |
| 채널 · 센서 | 1 ~ 2채널 · Pt100 또는 Pt1000 |
| 프로브 | 반고정 지름 2 mm, 길이 60 ~ 1000 mm · 유연형 PFA |
| 불확도 | ±0.1 °C (-70 ~ +140 °C, k=2) |
| 분해능 | < ±0.02 °C |
| 메모리 | 16,000 포인트 |
| 샘플링 | 1초 ~ 59분 59초 |
| 동작 범위 | -70 ~ +140 °C (쉴드로 확장) |
| 바디 | 316L 스테인리스 |
| 연결 | USB · 멀티 인터페이스 |
| 소프트웨어 | Qlever · Pharma 모듈 (선택) |

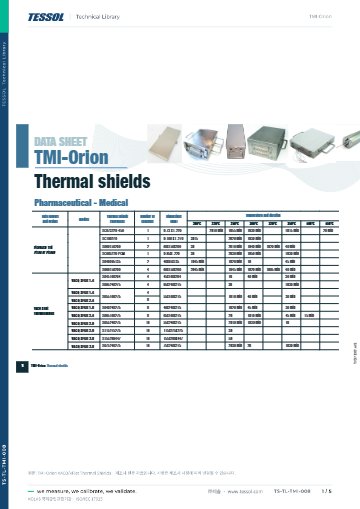

| 쉴드 | 제약용 · 식품용 열차단 쉴드 별도 구성 |

활용 분야
소형 챔버 온도 검증
- 건열 멸균기와 탈발열 오븐 — 챔버 내부 온도를 검증합니다.
- 소형 멸균기와 연구용 챔버 — 좁은 내부의 온도를 기록합니다.
- 의료기기 공정 — 가열 프로파일을 확인합니다.
- 식품 튀김·오일 공정 — 온도를 기록합니다.
선택 가이드
채널과 프로브로 고르는 구성
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 채널이 한 점이면 | PicoVACQ Long 1Td | 1채널 로거(1Td) |
| 두 점을 같이 볼 때 | PicoVACQ Long 2Td | 2채널 로거(2Td) |
| 챔버 안쪽 깊이 넣을 때 | Long 모델 | 60 ~ 1000 mm 범위에서 가장 긴 프로브를 선택합니다. |
| 열전대형 센서를 사용할 때 | PicoVACQ Thermocouple | 열전대 계열 |

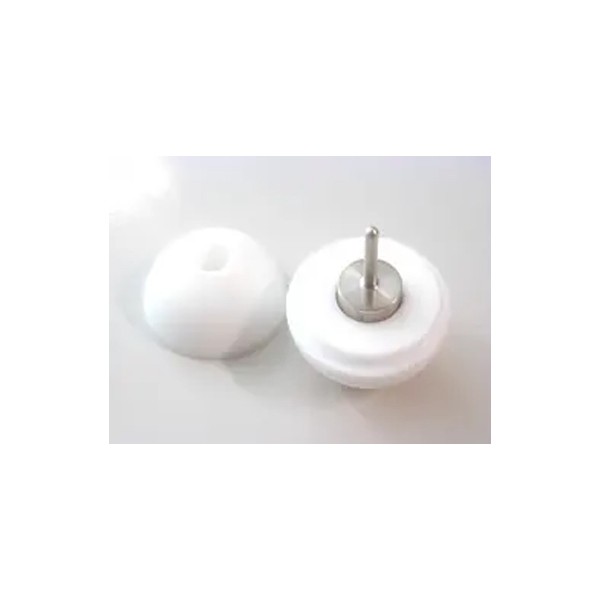

| 본체 한계를 넘는 공정일 때 | 제약 · 식품용 열차단 쉴드 | 열차단 쉴드로 로거를 보호합니다. |

구성·옵션
PicoVACQ 구성품과 별도 준비 항목
| 구성품 | 옵션 | 별매 |
|---|---|---|
| PicoVACQ 로거 | Long 1Td · 2Td, 1 ~ 2채널 | 해당 없음 |
| 프로브 | 반고정 지름 2 mm 60 ~ 1000 mm · 유연형 PFA | 해당 없음 |
| 열차단 쉴드 | 제약용 · 식품용 | 해당 없음 |
| 인터페이스 · 소프트웨어 | USB · 멀티 인터페이스 · Qlever | Pharma 모듈 (선택) |

관련 제품
PicoVACQ와 함께 보는 프로파일링 시스템
- JRI-TMI 고온 공정 프로파일링 – NanoVACQ 시리즈
- JRI-TMI 고온 공정 프로파일링 솔루션 – VACQ/xFlat
- JRI-TMI PicoVACQ Temperature 온도 밸리데이터
1Td와 2Td는 어떻게 다릅니까?
채널 수가 다릅니다. 1Td는 1채널, 2Td는 2채널입니다.
PicoVACQ 프로브 길이는 어떻게 고릅니까?
챔버 깊이에 맞춰 60 ~ 1000 mm에서 고릅니다. 휘어야 하는 경로는 PFA 유연형 프로브를 선택하세요.
건열 멸균에 로거를 쉴드 없이 넣을 수 있습니까?
아니요, 쉴드 없이는 넣을 수 없습니다. 로거 본체는 -70 ~ +140 °C 안에서 사용하므로 그보다 뜨거운 공정에서는 쉴드에 넣어야 합니다.
PicoVACQ 시스템은 Part 11에 어떻게 대응합니까?
소프트웨어 쪽 기능입니다. Qlever의 선택 모듈인 Pharma 모듈이 FDA 21 CFR Part 11 요건에 대응하는 기능을 갖추고 있으며 운영 절차도 함께 갖춰야 합니다.
FAQ 자주묻는 질문
-
1Td와 2Td는 어떻게 다릅니까?
채널 수가 다릅니다. 1Td는 1채널, 2Td는 2채널입니다.
-
PicoVACQ 프로브 길이는 어떻게 고릅니까?
챔버 깊이에 맞춰 60 ~ 1000 mm에서 고릅니다. 휘어야 하는 경로는 PFA 유연형 프로브를 선택하세요.
-
건열 멸균에 로거를 쉴드 없이 넣을 수 있습니까?
아니요, 쉴드 없이는 넣을 수 없습니다. 로거 본체는 -70 ~ +140 °C 안에서 사용하므로 그보다 뜨거운 공정에서는 쉴드에 넣어야 합니다.
-
PicoVACQ 시스템은 Part 11에 어떻게 대응합니까?
소프트웨어 쪽 기능입니다. Qlever의 선택 모듈인 Pharma 모듈이 FDA 21 CFR Part 11 요건에 대응하는 기능을 갖추고 있으며 운영 절차도 함께 갖춰야 합니다.
