열전대를 최대 세 개 연결해
빠른 온도 변화를 남기는 로거

JRI-TMI NanoVACQ Thermocouple 열전대 밸리데이터

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI NanoVACQ Thermocouple은 지름 31 mm 316L 스테인리스 원통 본체에 열전대를 1~3채널 연결하는 열전대 밸리데이터(Thermocouple Validator)입니다. 빠르게 변하는 열처리·탈발열 등 고온 공정의 온도를 따라가며 기록합니다.

로거 본체의 사용 범위는 -55 ~ +140 °C이므로 이 온도를 넘는 공정에서는 열차단 쉴드에 넣어 보호하고, 열전대만 고온 구간에 노출합니다. 냉접점과 내부 온도는 Pt1000이 함께 측정하며, (주)테솔이 국내에 공식 공급합니다.

최대 1300 °C

열전대 측정 범위

-55 ~ +140 °C

로거 본체 사용 범위

65,100

획득 수, 채널 수로 나눠 사용

10 Hz

선택 가능한 고속 버전

특징

작은 본체에 담은
열전대 채널

핵심 특징현장에서 달라지는 점
원통형 소형 본체지름 31 mm 316L 스테인리스라 좁은 공정 공간과 열차단 쉴드 안에 들어갑니다.
1 ~ 3채널 선택측정할 열전대 수에 맞춰 1Th, 2Th, 3Th를 골라 불필요한 채널 비용을 줄입니다.
내부 기준 온도Pt1000이 냉접점과 내부 온도를 함께 측정하므로 열전대 값의 보상 기준이 로거 안에 있습니다.
열차단 쉴드 대응본체 한계를 넘는 공정은 쉴드에 넣어 로거를 보호하고 열전대만 고온에 노출합니다.
무선 버전 계열Radio와 FullRadio 버전은 공정 중 실시간 설정과 읽기를 무선으로 처리합니다.
제어 루프 연결FullRadio는 제어 루프 시스템과 연결해 공정을 실시간으로 제어할 수 있습니다.

온도 한계

열전대 범위와
로거 본체 한계

1300 °C는 열전대의 범위입니다

1300 °C는 열전대가 측정하는 범위이고 로거 본체는 사용 범위 안에서 사용합니다. 본체 한계를 넘는 공정에서는 열차단 쉴드를 함께 구성하며, 쉴드 선정은 공정 온도와 유지 시간을 기준으로 합니다.

채널 선택

커넥터와 채널 수
선택 기준

원통형 커넥터는 T형과 K형입니다

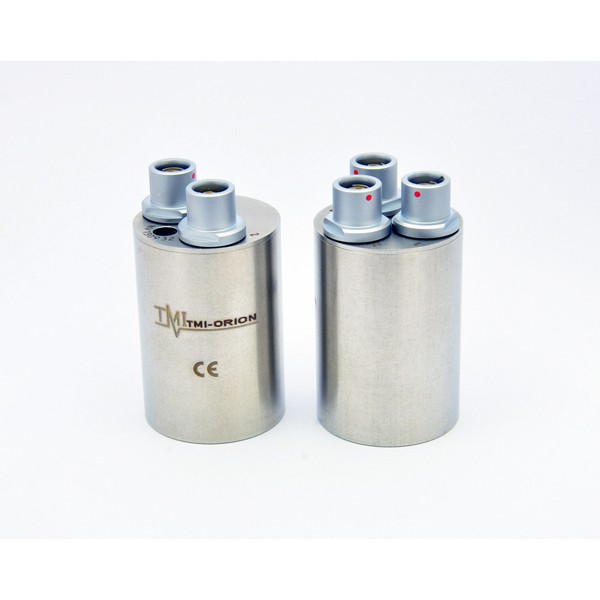

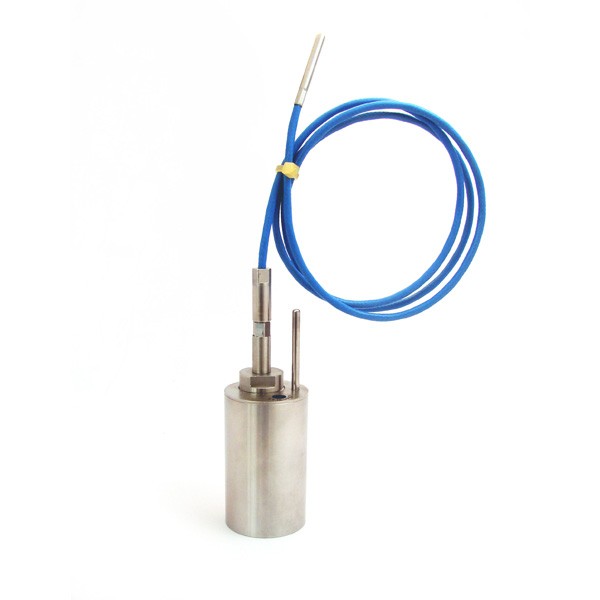

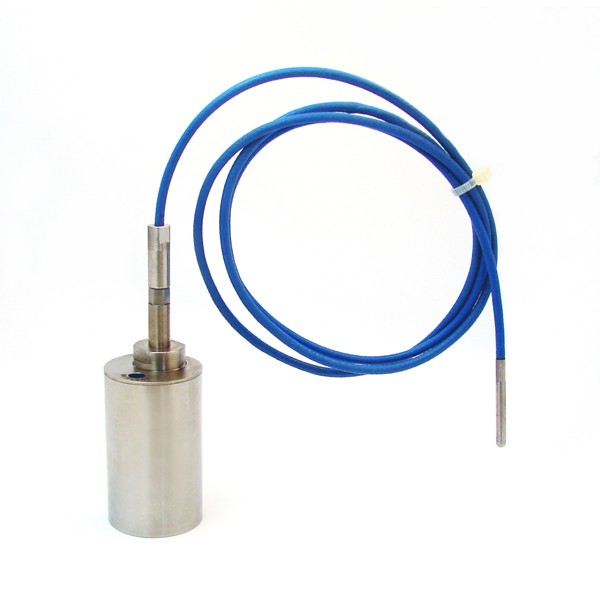

2Th와 3Th는 원통형(Fischer) 커넥터로 T형 또는 K형 열전대를 연결하고, 1Th는 마이크로 커넥터로 T·K·N 등도 연결합니다. 한 점만 기록하면 1Th, 세 점을 동시에 비교하면 3Th가 맞고, 실시간 무선 연결이 필요하면 Radio 계열을 선택하세요.

사용 방법

NanoVACQ 1Th·2Th·3Th
열전대 로거 설정과 내려받기

NanoVACQ Thermocouple은 PC용 Qlever로 획득 간격과 시작 조건을 설정하고, 공정이 끝난 뒤 USB 인터페이스로 열전대 1~3채널의 기록을 내려받습니다. 공정 중 실시간 판독이 필요하면 같은 계열의 Radio·FullRadio 버전을 선택합니다.

소프트웨어·도구하는 일
Qlever획득 간격·기간·시작 조건 설정, 데이터 내려받기와 곡선·통계 보기 (Windows Vista, 7, 8, 10)
Qlever Lite유선 로거 1대의 설정과 내려받기, F0·A0·Vp 계산 (모듈 결합 불가)
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목
Radio · FullRadio 버전2.4 GHz 무선으로 공정 중 실시간 판독(FullRadio는 원격 설정까지)

처음 연결하는 순서

순서할 일
1PC에 Qlever를 설치하고 USB 인터페이스를 PC의 USB 포트에 연결하세요.

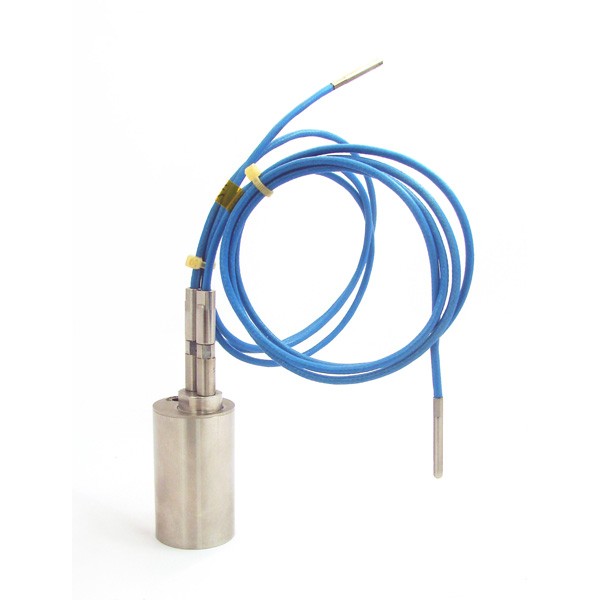

22Th·3Th는 원통형(Fischer) 커넥터에 T형 또는 K형 열전대를, 1Th는 마이크로 커넥터에 열전대를 연결합니다.
3로거를 인터페이스에 올리고 Qlever에서 획득 간격(1초~59분 59초)과 기록 기간을 일·시·분으로 정합니다.
4즉시 시작 또는 날짜·시·분을 정한 지연 시작을 고르고, 메모리가 차면 정지할지 순환 기록할지 선택하세요.
5로거를 열차단 쉴드에 넣고 열전대 끝을 측정점에 고정한 뒤 공정을 진행합니다.
6공정이 끝나면 로거를 인터페이스에 다시 올려 Qlever로 데이터를 내려받으세요.

메모리는 65,100 획득을 채널 수로 나눠 쓰므로 3Th로 세 채널을 기록하면 채널당 저장 개수가 줄어듭니다. 공정 시간에 맞춰 획득 간격을 정하세요.

사양

모델별 채널과
공통 사양

항목NanoVACQ 1ThNanoVACQ 2ThNanoVACQ 3Th
열전대 채널123
내부 채널있음있음있음
커넥터원통형(Fischer) T · K형 또는 마이크로 커넥터 T · K · N 등원통형(Fischer) T · K형원통형(Fischer) T · K형

시리즈 공통 사양

항목사양
열전대 측정 범위최대 1300 °C
로거 사용 범위-55 ~ +140 °C · +140 °C 위에서는 열차단 쉴드 필요
내부 기준 불확도±0.1 °C (0 ~ +140 °C, k=2)
분해능< ±0.1 °C
내부 기준 센서Pt1000 (냉접점 · 내부 온도)
메모리65,100 ÷ 채널 수 (메모리 확장 옵션)
획득 간격1초 ~ 59분 59초 · 10 Hz 버전 선택 가능
본체316L 스테인리스, 지름 31 mm · 높이 31 mm (10 Hz · 메모리 · 진동 배터리 옵션 시 72 ~ 118 mm)
열전대고객 사양에 맞춰 선택
연결USB 유선 · 같은 계열에 Radio · FullRadio 버전
배터리사용자 교체 배터리 팩
소프트웨어Qlever (PC) · Qlever Lite (유선 1대)
옵션열차단 쉴드 · Radio · FullRadio · 10 Hz · 메모리 확장 · 진동 배터리

활용 분야

열처리 · 탈발열
공정 현장

  • 제약 공정 — 바이알과 병의 탈발열(depyrogenation) 온도를 기록합니다.
  • 포장 공정 — 알루미늄 병과 스프레이 캔의 광택 코팅 경화 온도를 기록합니다.
  • 철강 튜브 공정 — 파이프 스피닝, 열처리, 코팅 온도를 기록합니다.
  • 열처리 공정 — 응답이 빨라야 하는 구간의 온도를 따라가며 기록합니다.

선택 가이드

채널 수와
통신 방식으로 고르기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
열전대 1개만 기록할 때NanoVACQ 1Th1채널 모델이며 마이크로 커넥터를 선택할 수 있습니다.
열전대 2개를 동시에 기록할 때NanoVACQ 2Th2채널 모델로 원통형 커넥터를 사용합니다.
열전대 3개를 동시에 기록할 때NanoVACQ 3Th3채널 모델로 원통형 커넥터를 사용합니다.
공정 중 무선으로 설정하고 읽을 때Radio · FullRadio 버전2.4 GHz 무선으로 연결하는 같은 계열 모델입니다.

구성·옵션

구성품과
별도 준비 항목

구분내용비고
본체NanoVACQ 1Th · 2Th · 3Th채널 수별 선택
옵션Radio · FullRadio 버전, 메모리 확장, 10 Hz 버전선택 사양
별도 구성열차단 쉴드공정 온도와 유지 시간에 맞춤
소프트웨어Qlever · Qlever Lite유선 1대는 Lite
