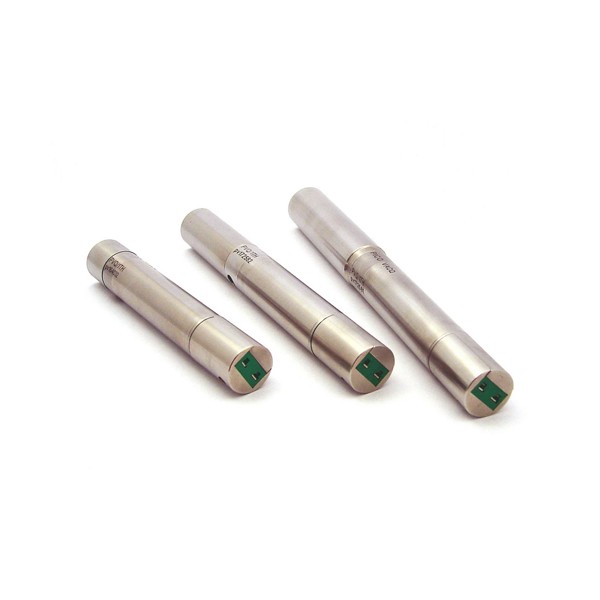

JRI-TMI PicoVACQ Thermocouple 무선 밸리데이터

K형 열전대 하나로 고온 공정을
0.1초 간격으로 읽는 로거

JRI-TMI PicoVACQ Thermocouple K형 열전대 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

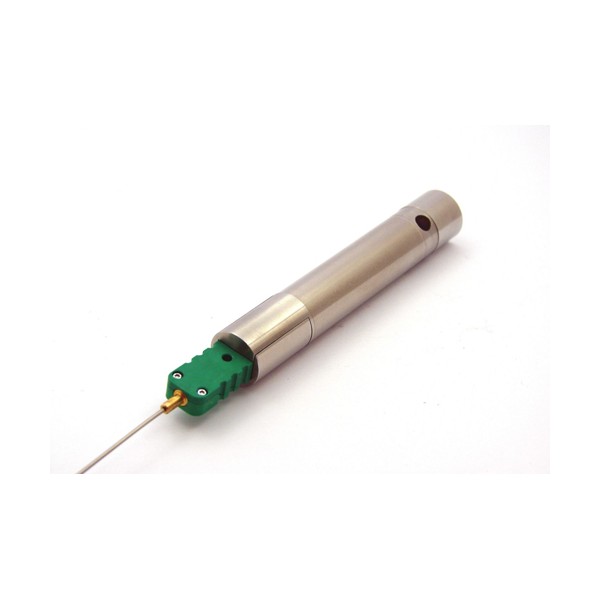

JRI-TMI PicoVACQ Thermocouple은 K형 열전대 하나를 마이크로 커넥터로 연결하는 지름 15 mm 열전대 데이터로거(Type K Data Logger)입니다. 바이알 탈발열과 알루미늄 병 도장 경화처럼 온도가 빠르게 변하는 고온 공정을 0.1초 간격으로 기록합니다.

측정 범위는 0 ~ +550 °C와 0 ~ +1300 °C 두 가지 중에서 정할 수 있고, 316L 스테인리스 본체가 현장 취급에 견딥니다. 로거 본체의 사용 범위를 넘는 공정에서는 열차단 쉴드에 넣어 운용하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

특징

빠른 고온 공정에
맞춘 소형 단채널

공정 적용

탈발열·경화·코팅
공정 기록

바이알과 병의 탈발열(depyrogenation) 터널은 통과 시간이 짧고 온도 변화가 크므로 10 Hz 기록이 적합합니다. 알루미늄 병과 스프레이 캔의 바니시 경화, 파이프 스피닝·어닐링·코팅 공정도 같은 소형 로거로 열 프로파일을 기록합니다.

범위와 쉴드

측정 범위 선택과
쉴드 4종

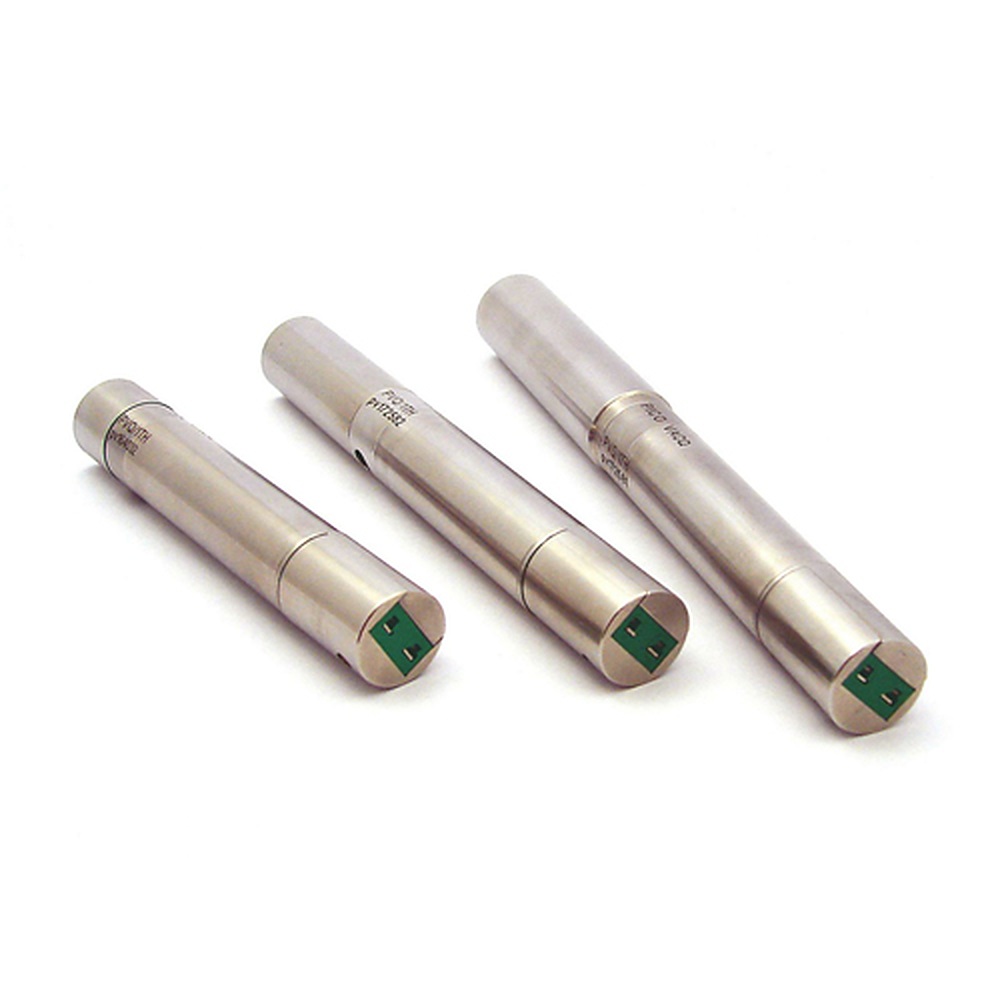

열전대 측정 범위와 로거 본체의 사용 범위는 별개입니다. 본체의 사용 범위는 배터리 팩에 따라 015P 0 ~ +140 °C, 015PW -40 ~ +85 °C, 016PTA -40 ~ +140 °C이므로 이를 넘는 공정은 SC038149, SC040180, SC032240, SC064356 중에서 쉴드를 고르세요.

사용 방법

PicoVACQ Thermocouple K형
10 Hz 기록 설정과 내려받기

PicoVACQ Thermocouple은 PC용 Qlever로 획득 간격과 시작 조건을 설정하고, 공정이 끝난 뒤 USB 인터페이스로 K형 열전대 기록을 내려받습니다. 로거 1대만 다룰 때는 Qlever Lite로도 설정과 내려받기가 됩니다.

처음 연결하는 순서

메모리가 32,500 획득이라 10 Hz로 계속 기록하면 약 54분이면 가득 찹니다. 공정이 더 길면 간격을 늘리거나 순환 기록을 고르세요.

사양

K형 단채널
로거 사양

활용 분야

고온 소형 공정
기록 현장

• 바이알·병 탈발열 공정 — 통과 구간의 온도 도달과 유지를 짧은 간격으로 기록합니다.
• 알루미늄 병·스프레이 캔 바니시 경화 — 컨베이어 이동 중 내부 온도 프로파일을 남깁니다.
• 파이프 스피닝·어닐링·코팅 — 가열 구간의 온도 변화를 공정 로그와 대조합니다.
• 소형 가열 장비 — 좁은 설비 안의 열 변화를 작은 본체로 기록합니다.

선택 가이드

채널과 센서로
고르는 구성

구성·옵션

로거 구성과
별매 쉴드
