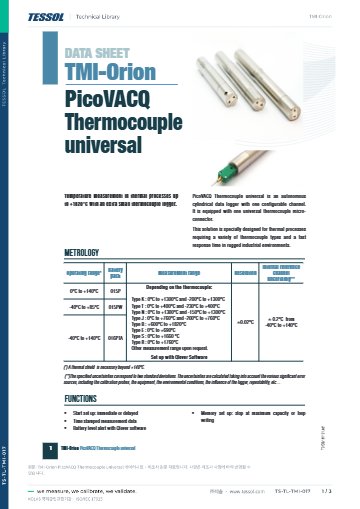

제품 자료
제품문의 구매하기

열전대 8종 중 하나를 골라
연결하는 범용 열전대 로거

JRI-TMI PicoVACQ Thermocouple universal 범용 열전대 데이터로거

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI PicoVACQ Thermocouple universal은 K·T·N·J·B·E·S·R 열전대 중 하나를 범용 마이크로 커넥터로 연결하는 지름 15 mm 열전대 데이터로거(Thermocouple Data Logger)입니다. 열전대 종류가 바뀌는 제약·포장·철강 공정의 온도를 최소 0.1초 간격으로 기록합니다.

본체는 316L 스테인리스이며, 열전대 형식을 Qlever 소프트웨어에서 지정하므로 로거를 바꾸지 않고도 K형부터 B형까지 공정에 맞는 열전대로 전환합니다. 이 열전대 로거는 (주)테솔이 국내에 공식 공급합니다.

8종

연결 가능한 열전대 형식

+1820 °C

B형 측정 범위 상한

0.1초

최소 기록 간격 (10 Hz)

±0.2 °C

내부 기준 불확도 (k=2)

특징

형식이 바뀌는 공정을
한 대로 기록

핵심 특징현장에서 달라지는 점
범용 마이크로 커넥터K·T·N·J·B·E·S·R 열전대를 같은 접속부에 연결하므로 공정마다 전용 로거를 따로 구비하지 않습니다.
Qlever에서 형식 지정열전대 종류를 PC 소프트웨어에서 설정해 센서를 바꿀 때 로거 교체 없이 기록 조건만 갱신합니다.
10 Hz 기록최소 0.1초 간격이라 급가열·급냉 구간의 온도 변화가 점 사이에서 사라지지 않습니다.
Pt1000 기준 센서냉접점과 내부 온도를 Pt1000으로 측정해 열전대 신호의 기준 보정을 로거 안에서 처리합니다.
실시간 시계와 지연 시작시작 일시를 지정하고 기록값에 시각이 붙으므로 공정 로그와 시간축을 맞추기 쉽습니다.
USB 유선 전용무선 버전이 없고 공정 후 PC로 내려받는 구성이어서 전파 환경을 따로 점검할 필요가 없습니다.

열전대 선택

형식별 측정 범위와
선택 기준

열전대측정 범위
K0 ~ +1300 °C (-200 ~ +1300 °C)
T0 ~ +400 °C (-230 ~ +400 °C)
N0 ~ +1300 °C (-150 ~ +1300 °C)
J0 ~ +760 °C (-200 ~ +760 °C)
B+600 ~ +1820 °C
E0 ~ +690 °C
S0 ~ +1660 °C
R0 ~ +1760 °C

K·N형은 0 ~ +1300 °C로 가장 넓은 범용 범위를 갖고, 같은 범위에서 음의 온도는 K형이 -200 °C, N형이 -150 °C까지입니다. 400 °C 이하의 정밀 구간은 T형, 1000 °C를 넘는 고온 구간은 S·R·B형을 검토하세요. B형은 +600 °C 미만을 측정하지 않습니다.

기록 계산

10 Hz 기록과
메모리 계산

메모리는 비휘발성 EEPROM으로 32,500 획득을 저장하며, 가득 차면 정지하는 방식과 처음부터 덮어쓰는 루프 방식 중에서 고릅니다. 10 Hz로 계속 기록하면 3,250초, 약 54분에 메모리가 차므로 공정이 이보다 길면 간격을 늘리거나 루프 기록을 사용하세요.

획득 간격 범위

획득 간격은 최소 0.1초(10 Hz)부터 59분 59초까지 설정하고 프로그램 지속 시간은 일·시·분 단위로 지정합니다. 지연 시작을 사용하면 로거를 공정 설비에 먼저 설치하고 정해진 시각에 기록을 시작합니다.

운용 조건

배터리 팩별 사용 범위와
쉴드

로거 본체의 사용 범위는 배터리 팩 모델이 정합니다. 015P는 0 ~ +140 °C, 015PW는 -40 ~ +85 °C, 016PTA는 -40 ~ +140 °C이며 +140 °C를 넘는 공정에서는 열차단 쉴드가 필요합니다. 방수 구조가 아니므로 물에 담그거나 증기 오토클레이브에 넣지 마세요.

열차단 쉴드와 교정 관리

PicoVACQ 1Th용 열차단 쉴드는 SC032240과 SC064356이 있습니다. 배터리 수명은 공정 조건에 따라 달라 보증 수명이 없으므로 사용자가 실제 공정에서 수명을 파악하고 팩을 교체합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

PicoVACQ Th universal
열전대 형식 지정과 기록 순서

PicoVACQ Thermocouple universal은 PC용 Qlever에서 K·T·N·J·B·E·S·R 가운데 열전대 형식을 지정하고 기록 조건을 설정합니다. 기록은 공정이 끝난 뒤 USB 인터페이스로 내려받습니다.

소프트웨어·도구하는 일
Qlever열전대 형식 지정, 획득 간격·시작 조건·메모리 방식 설정, 내려받기 (Windows Vista, 7, 8, 10)
Qlever Lite유선 로거 1대의 설정과 내려받기, F0·A0·Vp 계산 (모듈 결합 불가)
USB 인터페이스로거를 PC에 연결하는 유선 통신 장치, 별도 주문 품목

처음 연결하는 순서

순서할 일
1PC에 Qlever 또는 Qlever Lite를 설치하고 USB 인터페이스를 연결하세요.
2사용할 열전대를 범용 마이크로 커넥터에 연결하고 로거를 인터페이스에 올립니다.
3Qlever에서 열전대 형식을 지정하고 획득 간격(최소 0.1초~59분 59초)과 기록 기간을 정하세요.
4메모리가 차면 정지할지 순환 기록할지 고르고, 즉시 시작 또는 날짜·시·분을 정한 지연 시작을 선택합니다.
5공정이 끝나면 로거를 인터페이스에 올려 Qlever로 내려받으세요.

열전대를 다른 형식으로 바꿨다면 공정에 넣기 전에 Qlever에서 형식 설정도 함께 바꾸세요. 방수 구조가 아니므로 증기 오토클레이브에는 넣지 않습니다.

사양

로거 본체와
열전대 사양

항목사양
열전대 형식K · T · N · J · B · E · S · R (범용 마이크로 커넥터, Qlever에서 형식 지정)
측정 범위열전대 형식별 표 참조 (다른 범위 요청 가능)
사용 범위 (배터리 팩별)015P 0 ~ +140 °C · 015PW -40 ~ +85 °C · 016PTA -40 ~ +140 °C · +140 °C 초과 시 열차단 쉴드
내부 기준 채널 불확도±0.2 °C (-40 ~ +140 °C, k=2), 불확도는 2 표준편차로 교정 프로브·장비·환경·로거 영향·반복성을 포함
분해능±0.02 °C
메모리32,500 획득 (EEPROM, 가득 차면 정지 또는 루프 기록)
획득 간격최소 0.1초(10 Hz) ~ 59분 59초
프로그램프로그램 지속 시간을 일·시·분으로 지정, 시작 일시 지정, 즉시 또는 지연 시작
냉접점 기준 · 내부 온도Pt1000 센서
본체 재질316L 스테인리스

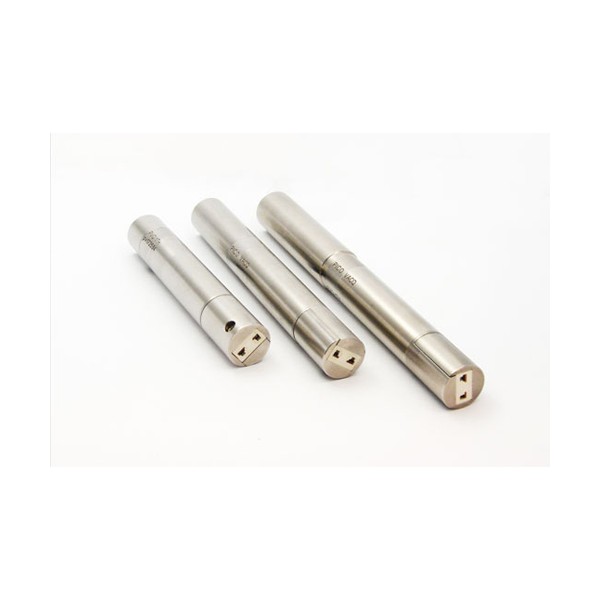

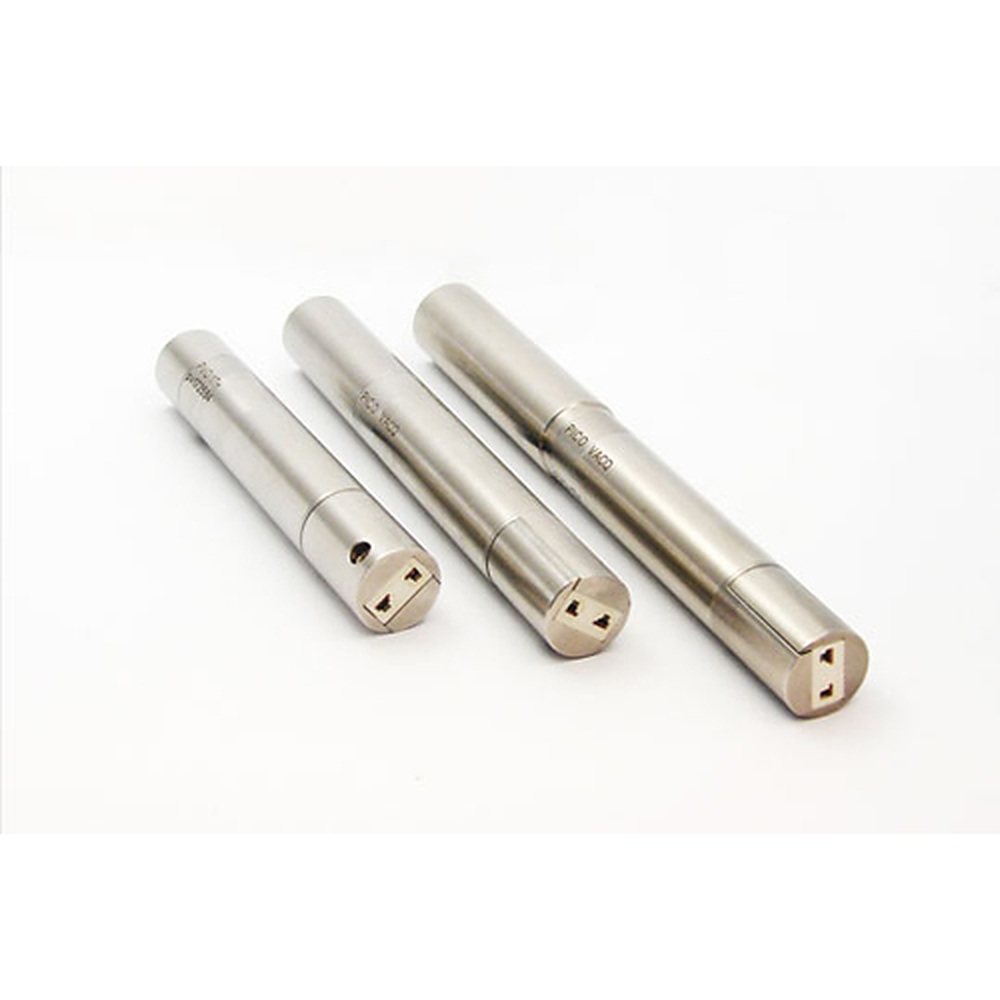

크기 (로거 + 커넥터)D15 × 90.5 mm (015P) · 115.8 mm (015PW) · D16 × 138.6 mm (016PTA)
전원사용자 교체 배터리 팩, 수명 보증 없음
시계 · 시각 기록실시간 시계, 측정 데이터에 시각 기록
연결USB 유선 인터페이스
방수방수 아님
소프트웨어Qlever (PC, Windows) · 유선 로거 1대는 Qlever Lite, 배터리 잔량 경고
Part 11 대응 모듈 (선택)Qlever Authentication-Tracking 모듈, Pharma 모듈 — FDA 21 CFR Part 11 가이드라인에 대응하는 추적 기능

활용 분야

열전대 종류가 바뀌는
공정 현장

  • 제약 공정 — 바이알·병 탈발열 터널과 건열 멸균 구간의 열 분포를 기록합니다.
  • 포장 산업 — 알루미늄 병과 스프레이 캔의 내외부 도장 경화 온도를 확인합니다.
  • 철강 튜브 제조 — 스피닝·열처리·코팅 공정의 온도 프로파일을 열전대 형식에 맞춰 기록합니다.
  • 소형 가열 장비 — 공간이 좁은 설비 안의 열 프로파일을 작은 본체로 기록합니다.

선택 가이드

열전대 형식과
연결 방식으로 고르기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
K형 하나로 충분할 때PicoVACQ ThermocoupleK형 전용이며 측정 범위를 0 ~ +550 °C 또는 0 ~ +1300 °C로 고릅니다.
열전대 종류를 바꿔 사용할 때PicoVACQ Thermocouple universal범용 마이크로 커넥터로 8종을 받고 Qlever에서 형식을 지정합니다.
Pt 센서로 측정할 때PicoVACQ Temperature열전대가 아닌 Pt 센서 방식의 PicoVACQ입니다.
+140 °C를 넘는 구간을 지날 때열차단 쉴드PicoVACQ 1Th용 SC032240, SC064356을 별도로 선택합니다.
무선으로 값을 받아야 할 때다른 VACQ 계열PicoVACQ Th universal은 USB 유선 전용입니다.

구성·옵션

구성품과
별매 쉴드

구분내용비고

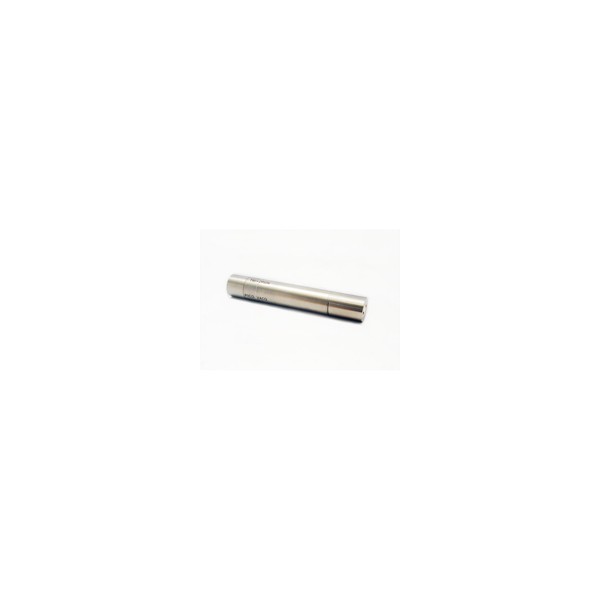

로거 015PD15 × 90.5 mm · 0 ~ +140 °C+140 °C 초과 시 쉴드
로거 015PW115.8 mm · -40 ~ +85 °C사용 범위 초과 시 쉴드
로거 016PTAD16 × 138.6 mm · -40 ~ +140 °C+140 °C 초과 시 쉴드
열차단 쉴드PicoVACQ 1Th용 SC032240 · SC064356별매
소프트웨어Qlever · Qlever Lite (유선 1대)Part 11 대응 모듈은 선택
