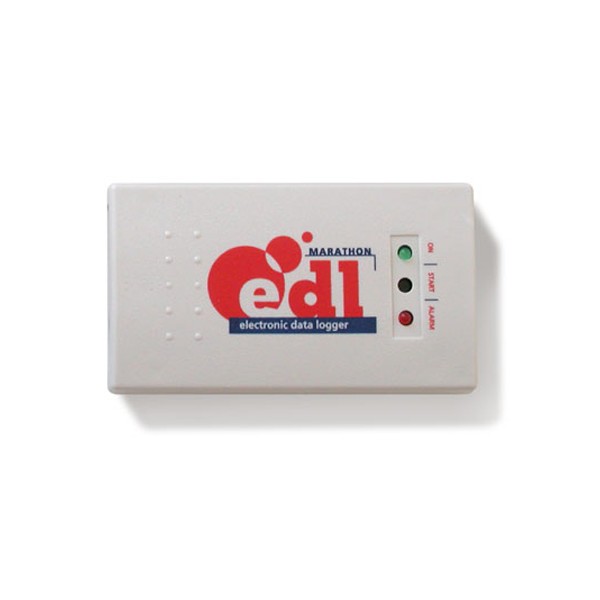

SpotSee edl, edl-jr 저온 데이터로거

MODEL: edl, edl-jr
브랜드: SpotSee

제품문의 구매하기

실험실 냉장·냉동고 온도를
정밀하게 남기는 온도 로거

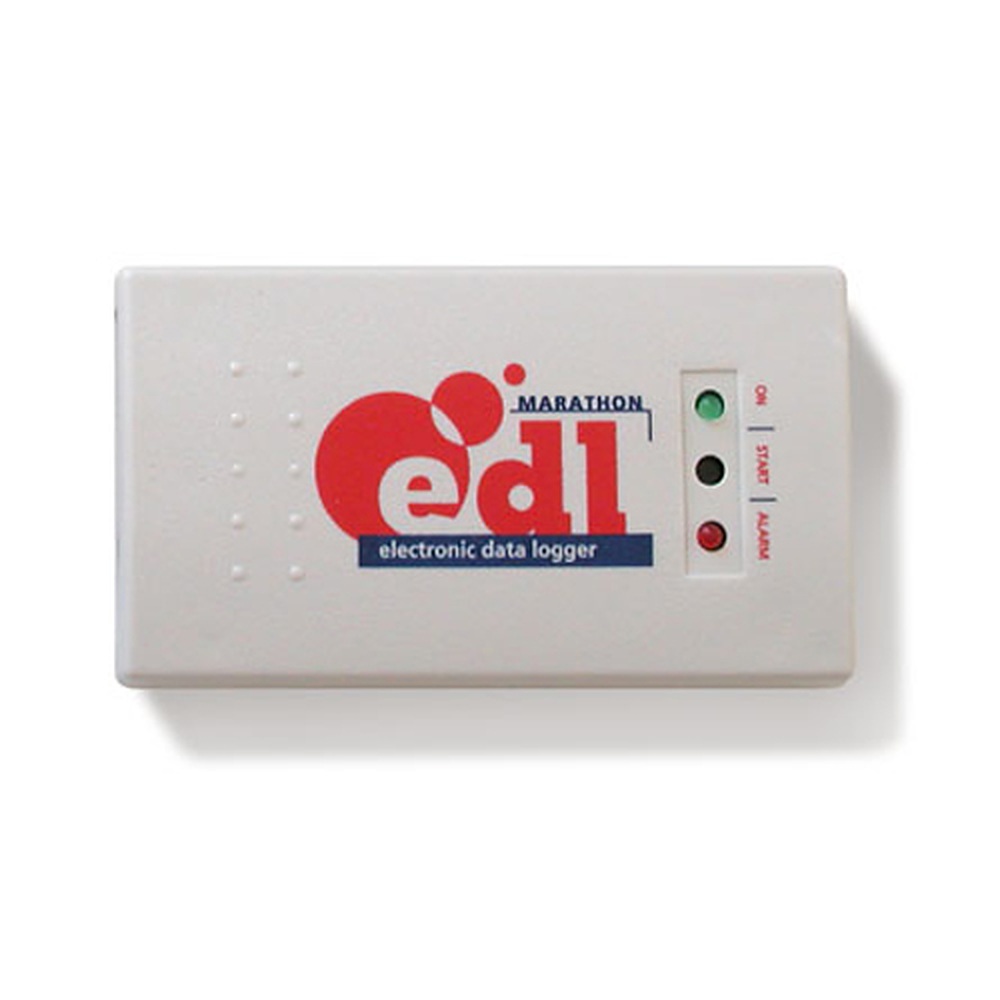

SpotSee edl · edl-jr 실험실 등급 온도 데이터로거

견적 받기

SpotSee edl과 edl-jr는 -40 ~ +72 °C를 범위 중심의 높은 정밀도로 기록하는 다회용 실험실 등급 온도 데이터로거(Multi-Use Laboratory Logger)입니다. 9 × 5 × 1.6 cm 손바닥 크기 몸체에 정밀 서미스터를 내장해 실험실 냉장고·냉동고와 의약품 보관 구간의 온도 이력을 기록합니다.

기록 간격은 2초부터 수개월까지 설정할 수 있고, 메모리는 edl이 약 32,000개, edl-jr이 약 8,000개이며 무게는 52.5 g입니다. 16 cm SP16 외부 프로브를 옵션으로 더하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

범위 중심 정확도

-40 ~ +72 °C

측정 범위

32k / 8k

edl과 edl-jr 기록 용량

52.5 g

9 × 5 × 1.6 cm 몸체

특징

작은 온도 변화까지
기록으로 남기는 로거

핵심 특징	현장에서 달라지는 점
범위 중심 ±0.1 °C	측정 범위 중심에서 세밀한 단위까지 기록해 냉장·냉동 보관의 작은 편차를 감사 자료로 남깁니다.
-40 ~ +72 °C 범위	냉동 구간부터 +72 °C까지 한 대로 기록하므로 보관 구역별로 로거를 바꾸지 않습니다.
정밀 서미스터	프리시전 서미스터 센서가 본체에 내장되어 외부 프로브 없이 주변 공기 온도를 기록합니다.
2초부터 수개월까지의 간격	기록 기간에 맞춰 간격을 정하며, 예를 들어 30일 기록은 1분 26초 간격입니다.
유지되는 적색 경보 LED	온도와 시간 기준으로 켜진 적색 LED가 리셋 전까지 유지되어 지난 이탈 여부를 확인합니다.
SP16 외부 프로브 옵션	16 cm 프로브를 연결해 액체나 주변 온도를 시료 가까이에서 측정합니다.

읽기 구성

시리얼 케이블과
MDAS-Pro로 읽기

RS-232 시리얼 또는 USB 변환기

기록은 RS-232 시리얼 케이블이나 USB 변환기로 PC에 연결하고 MDAS-Pro 소프트웨어로 내려받습니다. MDAS-Pro는 21 CFR Part 11 요건 대응 소프트웨어가 아니므로 Part 11 기록이 필요하면 별도 21 CFR 소프트웨어를 구성하세요.

기록 간격 계획

기록 기간별
간격 설정 예

기록 간격은 보관 기록을 남길 기간과 메모리 용량을 함께 고려해 정합니다. 예를 들어 7일 기록은 22초, 30일은 1분 26초, 90일은 4분 12초, 365일은 16분 58초 간격입니다.

7일 기록: 22초 간격
30일 기록: 1분 26초 간격
90일 기록: 4분 12초 간격
365일 기록: 16분 58초 간격

사용 방법

edl·edl-jr
시리얼 연결과 MDAS-Pro 기록 받기

edl과 edl-jr는 IC-9P 시리얼 케이블로 PC에 연결하고 MDAS-Pro로 설정과 기록 받기를 진행합니다. USB 포트만 있는 PC에서는 USB 변환기를 함께 사용합니다.

소프트웨어·도구	하는 일
MDAS-Pro	시작 지연·기록 간격·경보 한계 설정, 기록 받기, 요약·통계, 3D 보기
IC-9P 케이블	로거와 PC의 RS-232 시리얼 포트 연결(9핀/25핀 어댑터 포함)
USB 변환기	USB 포트만 있는 PC에서 시리얼 케이블 연결
21 CFR 소프트웨어	21 CFR Part 11 대응 기록이 필요할 때 구성하는 소프트웨어

처음 연결하는 순서

순서	할 일
1	PC에 MDAS-Pro를 설치하고 IC-9P 케이블로 로거를 연결하되, 시리얼 포트가 없으면 USB 변환기를 사용하세요.
2	MDAS-Pro에서 시작 지연, 기록 간격, 상·하한 경보값을 정해 로거에 기록합니다.
3	SP16 외부 프로브를 쓰는 경우 프로브를 연결해 시료 가까이에 두세요.
4	로거를 냉장고나 냉동고 안에 두고 기록 기간 동안 적색 LED로 경보 여부를 확인합니다.
5	점검 때 IC-9P 케이블로 PC에 연결해 MDAS-Pro에서 기록을 내려받고 요약 보고서를 확인하세요.

edl 계열은 진행 중인 기록을 멈추지 않고 데이터를 내려받을 수 있으므로, 정기 점검 때 기록을 이어 가면서 중간 데이터를 확인할 수 있습니다.

사양

edl과 edl-jr
모델 비교 사양

항목	edl	edl-jr
메모리	32k (약 32,000개)	8k (약 8,000개)
측정 범위	-40 ~ +72 °C	-40 ~ +72 °C
정확도	범위 중심 ±0.1 °C	범위 중심 ±0.1 °C
분해능	0.1 °C	0.1 °C
외부 프로브 (SP16)	옵션	옵션

시리즈 공통 사양

항목	사양
사용 방식	다회용(재설정 가능)
측정 범위	-40 ~ +72 °C
정확도	범위 중심 ±0.1 °C
분해능	0.1 °C
온도 센서	프리시전 서미스터
기록 간격	2초 ~ 수개월
기록 간격 예시	7일 22초 · 30일 1분 26초 · 90일 4분 12초 · 365일 16분 58초
경보	온도 · 시간 LED 경보, 리셋 전까지 적색 유지
데이터 받기	RS-232 시리얼 케이블 또는 USB 변환기, MDAS-Pro
Part 11	MDAS-Pro는 요건 대응 소프트웨어가 아님 · 별도 21 CFR 소프트웨어 필요
외부 프로브 (옵션)	SP16 (16 cm)
전원	3.6 V 리튬 1개, 보관 2년
크기 · 무게	9 × 5 × 1.6 cm · 52.5 g
내부 시계	월 2분 이내 오차
소프트웨어 기능	보고서 요약 · 통계 · 파일 관리 · 메모 첨부 · 확대 · 3D 보기 · ℃ · ℉ · K 표시
교정 옵션	1 · 2 · 3점 교정
인증	CE
보증	12개월

활용 분야

정밀 보관 기록이
필요한 현장

실험실 냉장고·냉동고 — 시료 보관 구간의 온도를 장기간 기록합니다.
의약품 보관 — 온도 이력을 길게 남겨 보관 기록으로 사용합니다.
의약품 운송 — 상자에 넣어 이동 구간의 온도를 기록하고 로거를 회수해 다시 사용합니다.
액체·주변 온도 측정 — SP16 외부 프로브 옵션으로 시료 가까이에서 측정합니다.

선택 가이드

기록량과 연결 방식에 맞는
로거 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
메모리를 길게 쌓고 싶을 때	edl	약 32,000개 기록을 저장합니다.
기록량이 적어도 될 때	edl-jr	약 8,000개 기록을 저장합니다.
Mini-USB로 바로 PC에 연결할 때	edl-USB	Mini-USB 케이블 연결에 IP66 포장입니다.
드라이아이스 구간을 기록할 때	edl-CO2	드라이아이스용 다회용 로거입니다.

구성·옵션

구성품과
옵션 항목

구분	내용	비고
구성품	MDAS-Pro 소프트웨어 · USB 케이블 · 시리얼 케이블 · NIST 추적 성적서	기본 구성
옵션	SP16 외부 프로브(16 cm) · 1 · 2 · 3점 교정	교정은 유상 옵션
별매	21 CFR 소프트웨어	Part 11 기록이 필요할 때
품번	edl(32k) · edl-jr(8k)

edl과 함께 보는
다회용 로거

edl과 edl-jr은 무엇이 다릅니까?
메모리가 다릅니다. edl은 약 32,000개, edl-jr은 약 8,000개를 기록합니다.
edl 데이터는 어떻게 받습니까?
RS-232 시리얼 케이블이나 USB 변환기로 PC에 연결해 MDAS-Pro로 내려받습니다.
edl에서 MDAS-Pro로 Part 11 기록을 남길 수 있습니까?
아니요, MDAS-Pro는 21 CFR Part 11 요건 대응 소프트웨어가 아닙니다. Part 11 기록에는 별도 21 CFR 소프트웨어가 필요합니다.
edl에 외부 프로브를 연결할 수 있습니까?
네, SP16 프로브(16 cm)를 옵션으로 연결해 주변 공기와 액체 온도를 측정합니다.
edl과 edl-jr은 교정을 받을 수 있습니까?
네, 1 · 2 · 3점 교정을 옵션으로 선택할 수 있습니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
