SpotSee edl-CO2 드라이아이스 맵핑 데이터로거

SpotSee edl-CO2 드라이아이스 맵핑 데이터로거

MODEL
edl-CO2
브랜드
SpotSee
제품문의 구매하기

드라이아이스에 직접 닿는
-80 °C용 다회용 로거

SpotSee edl-CO2 드라이아이스용 다회용 로거

견적 받기

SpotSee edl-CO2(SKU 8021)는 드라이아이스에 직접 닿은 채 -80 °C에서 최대 6개월 기록하는 다회용 온도 데이터로거(드라이아이스 로거, 저온 보관 기록계)입니다. 실험실 냉동고·혈액은행·연구소의 저온 보관과 드라이아이스 운송 이력을 반복해서 남깁니다.

측정 범위 전체를 8k 메모리에 2초 간격부터 저장하고, 온도·시간 조건으로 정한 경보를 LED로 알립니다. AA 3.6 V 리튬 전지 2개로 -80 °C 연속 사용 기준 6개월 동작하며, 기록이 끝나면 다시 설정해 재사용하므로 로거를 매번 새로 구입하지 않고 보관 구역을 반복 관리합니다. (주)테솔이 국내에 공식 공급합니다.

-80 ~ +30 °C

드라이아이스 직접 접촉 범위

0 ~ 10 °C ±0.5 °C

양 끝 구간은 ±2.0 °C

8k

약 8,000개 측정값

6개월

-80 °C 연속 사용 배터리

특징

반복 사용하는
드라이아이스 전용 로거

핵심 특징현장에서 달라지는 점
-80 °C 직접 노출드라이아이스에 직접 닿아도 작동하므로 보관 구역 바닥에 로거를 두고 실제 접촉 온도를 기록합니다.
다회용 설계기록을 내려받은 뒤 다시 설정해 반복 사용하므로 정기 점검 때마다 로거를 새로 확보하지 않습니다.
8k 메모리, 2초 간격부터짧은 간격부터 최대 6개월 기간까지 설정해 보관 목적에 맞는 해상도를 선택합니다.
LED 경보온도와 시간 기준을 넘으면 경보 LED가 켜져 회수 시점에 이탈 여부를 바로 확인합니다.
월 2분 이내 시계기록 시각 오차가 작아 다른 설비의 이벤트 로그와 시각을 대조하기 쉽습니다.
MDAS-Pro 분석요약·통계, 파일 관리, 메모 첨부, 3D 보기로 기록을 정리해 보관 보고에 활용합니다.

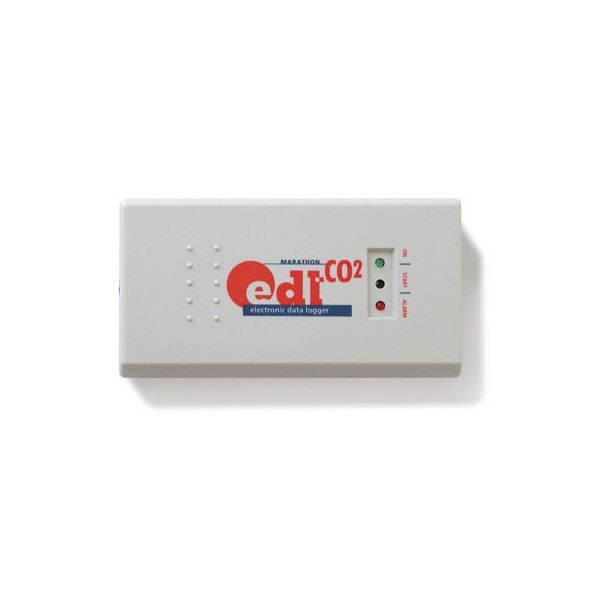

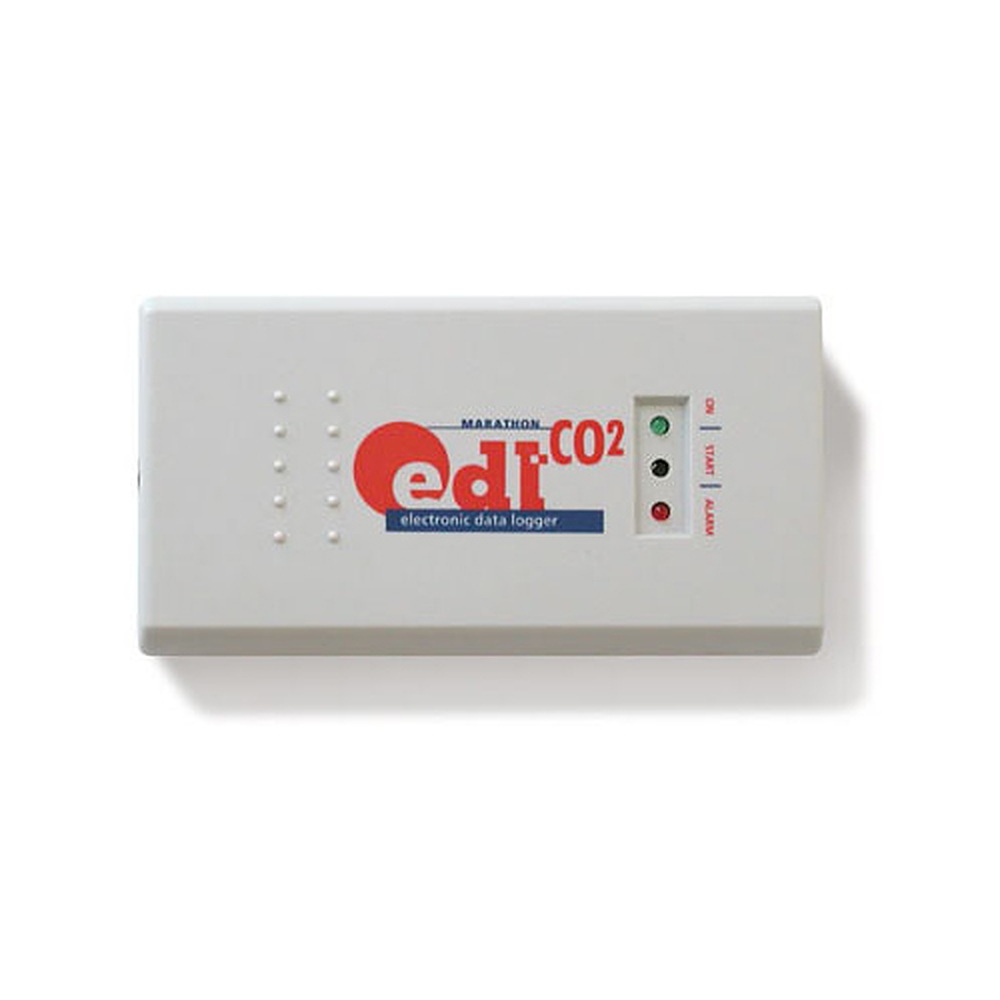

SpotSee edl-CO2 - 상태 표시등이 있는 소형 드라이아이스 데이터 로거
상태 표시등이 있는 소형 드라이아이스 데이터 로거

정확도 판정

드라이아이스 구간은
±2.0 °C로 판정

정확도 양 끝 구간의 판정 기준

이름의 CO2는 드라이아이스(고체 CO2)를 뜻하며 CO2 가스를 측정하는 센서는 없습니다. 0~10 °C에서는 ±0.5 °C이지만 -80 °C 부근은 정확도의 양 끝 구간이므로 ±2.0 °C를 기준으로 판정합니다. 매핑 전용 로거가 아니므로 매핑에 사용할 때는 이 정확도를 계획에 반영하세요.

판독 구성

RS-232 판독과
소프트웨어 구성

edl-CO2는 RS-232 시리얼 케이블로 연결하며, 최신 PC에서는 USB 변환기를 붙여 MDAS-Pro로 내려받습니다. MDAS-Pro는 Windows XP·Vista·7·8·10을 지원하므로 판독용 PC의 OS를 먼저 확인하세요. 소프트웨어와 USB 또는 시리얼 케이블은 별매이고 NIST 증명서는 무상으로 동봉됩니다.

USB 변환기를 붙인 시리얼 판독 구성

MDAS-Pro는 기록 요약과 통계, 파일 관리, 메모 첨부, 확대, 3D 보기를 갖추고 있으며 표시 단위는 섭씨, 화씨, 켈빈 중에서 고릅니다. 기본 소프트웨어는 21 CFR Part 11 대응 소프트웨어가 아니므로 전자기록 요건이 필요하면 별도의 21 CFR 소프트웨어를 함께 구성합니다.

사용 방법

edl-CO2 드라이아이스 로거
MDAS-Pro 설정과 시작

edl-CO2(SKU 8021)는 RS-232 시리얼 케이블(IC-9P)로 PC에 연결하고 MDAS-Pro의 Logger Initialization 화면에서 기록 조건과 경보를 설정합니다. 최신 PC에서는 USB 변환기를 붙여 같은 방식으로 기록을 내려받습니다.

소프트웨어·도구하는 일
MDAS-Pro로거 설정(Logger Initialization), 기록 받기, 요약·통계, 3D 보기
IC-9P 케이블로거와 PC의 RS-232 시리얼 포트 연결
USB 변환기USB 포트만 있는 PC에서 시리얼 케이블 연결
21 CFR 소프트웨어21 CFR Part 11 대응 기록이 필요할 때 구성하는 소프트웨어

처음 연결하는 순서

순서할 일
1PC에 MDAS-Pro를 설치하고 IC-9P 케이블(필요하면 USB 변환기 포함)로 로거를 연결합니다.
2MDAS-Pro를 실행해 메뉴 edl에서 Logger Initialization을 여세요.
3Setup 탭에 설명·추적 번호·로거 시계를, Measurement 탭에 시작 지연과 기록 기간을 입력합니다.
4Alarms 탭에서 온도 한계와 지속 시간을 정한 뒤 OK를 눌러 로거에 기록하세요.
5IC-9P 케이블에서 로거를 분리하고 검은 Start 버튼을 펜 끝으로 눌러, 녹색 LED가 천천히 세 번 깜박이는지 확인합니다.
6회수 후 다시 케이블로 PC에 연결해 MDAS-Pro에서 기록을 내려받으세요.

Properties 탭에서 Enable Stop을 켜면 기록을 멈출 수 있지만, 한 번 정지한 로거는 다시 시작할 수 없으므로 정지 여부를 미리 정해 두세요.

사양

edl-CO2의
-80 °C 상세 사양

항목사양
센서내장 정밀 서미스터(NIST 소급)
측정 범위-80 ~ +30 °C
정확도0 ~ 10 °C ±0.5 °C, 양 끝 구간 ±2.0 °C
메모리8k(약 8,000개 측정값)
기록 간격2초부터 설정, 최대 6개월 설정
사용 방식다회용(다시 설정해 사용)
경보온도·시간으로 정하는 LED 경보
표시전원 LED, 경보 LED
데이터 판독RS-232 시리얼 케이블, USB 변환기
소프트웨어MDAS-Pro(Windows XP·Vista·7·8·10)
소프트웨어 기능요약·통계, 파일 관리, 메모 첨부, 확대, 3D 보기
표시 단위섭씨, 화씨, 켈빈
필수 구성MDAS-Pro, USB 또는 시리얼 케이블(별매), NIST 증명서(무상)
전원AA 3.6 V 리튬 전지 2개
배터리 수명보관 12개월, -80 °C 연속 사용 6개월
시계 정확도월 2분 이내
외형 치수12.85 × 6.73 × 1.69 cm
무게106 g
인증·보증CE, 보증 12개월
교정 옵션NIST 증명서 + 1·2·3점 교정(선택)
품번SKU 8021

활용 분야

-80 °C 저온 기록이
필요한 현장

  • 실험실 저온 보관 — 실험실 냉동고와 저온 보관 구간의 온도 이력을 기록합니다.
  • 혈액은행 — 저온 보관 구간의 온도를 장기간 남겨 보관 이력 자료로 정리합니다.
  • 연구소 저온 보관 — 최대 6개월 기간을 설정해 장기 보관 중 온도 변화를 추적합니다.
  • 드라이아이스 보관·운송 — 반복 사용하는 로거로 포장 단위 저온 기록을 이어 갑니다.

선택 가이드

일회용과 다회용
고르는 기준

이럴 때권장 모델선택 이유
드라이아이스 운송 한 건을 기록하고 끝낼 때c\tempAA DLT일회용이며 측정 범위는 같습니다.
보관 구역을 반복해서 기록할 때edl-CO2다시 설정해 재사용하는 다회용입니다.
PC에 바로 꽂아 읽는 일회용이 필요할 때c\temp-USB -80C 코인 셀 GEN2일회용으로 USB 판독 방식을 사용합니다.

구성·옵션

기본 구성과
별매 품목

구분내용
기본 구성edl-CO2 로거 본체(AA 3.6 V 리튬 전지 2개 사용), NIST 증명서(무상)
선택 옵션NIST 증명서 + 1·2·3점 교정
별매MDAS-Pro 소프트웨어, USB 또는 시리얼 케이블

교정

교정 옵션과
KOLAS 안내

무상으로 동봉되는 NIST 증명서는 교정성적서와 구분되며, 측정 데이터가 담긴 성적서가 필요하면 1·2·3점 교정 옵션을 선택합니다. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
