SpotSee EDL-80C GEN2 운송용 온도 데이터로거

SpotSee EDL-80C GEN2 운송용 온도 데이터로거

MODEL
EDL-80C GEN2
브랜드
SpotSee

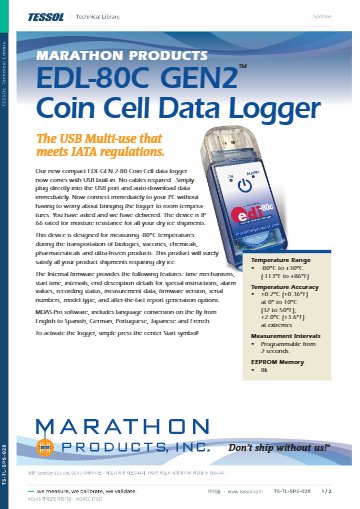

제품 자료
제품문의 구매하기

드라이아이스 운송 온도를
USB로 내려받는 로거

SpotSee EDL-80C GEN2 운송용 온도 데이터로거

견적 받기

SpotSee EDL-80C GEN2는 내장 정밀 서미스터로 -80 ~ +30 °C를 기록하는 다회용 코인셀 운송용 온도 데이터로거(드라이아이스 운송 로거)입니다. 본체의 USB-A 플러그를 PC에 꽂아 8k 기록을 내려받으며, 백신과 생물학적 제제의 운송 이력을 남깁니다.

0 ~ 10 °C 구간에서 ±0.2 °C(양 끝은 ±2.0 °C) 정확도, 0.1 °C 분해능으로 기록하므로 상자 안의 완만한 온도 상승도 이력에 남습니다. 85 g 본체에 전용 3.6 V 리튬 코인셀을 사용해 작동 1년, 보관 3년을 확보하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

USB-A

케이블 없이 PC 직결

8k

약 8,000개 기록

2초부터

기록 간격 설정

1년

코인셀 작동 수명

특징

드라이아이스 구간 기록을
꽂아서 읽는 로거

핵심 특징현장에서 달라지는 점
-80 ~ +30 °C 측정 범위드라이아이스 상자의 -80 °C 대부터 상온 쪽 +30 °C까지 한 대로 기록하므로 구간별로 로거를 바꿔 넣을 필요가 없습니다.
USB-A 플러그 내장별도 케이블 없이 PC USB 포트에 꽂아 내려받으므로 도착 현장의 판독 준비 시간이 짧아집니다.
서미스터(NTC) 센서내장 정밀 서미스터가 0.1 °C 단위로 읽으므로 이탈이 시작된 시점을 이력에서 찾을 수 있습니다.
녹색·적색 LED녹색은 기록 중, 적색은 경보를 나타내므로 로거를 꺼내는 즉시 경보 이력의 유무를 구분합니다.
경보 3모드Exceed Limit, Continuous Interval, Cumulative 중에서 온도 상·하한과 시간 조건을 함께 지정해 일시적 변동과 실제 이탈을 가립니다.
다회용 구조배터리를 연 1회 재교정 때 교체하므로 로거를 반복 운송에 다시 투입할 수 있습니다.

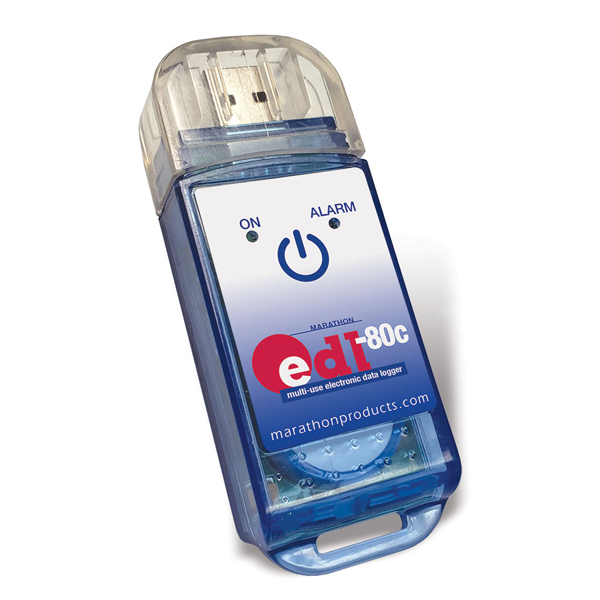

SpotSee EDL-80C GEN2 - USB 커넥터와 표시 버튼이 보이는 운송용 데이터로거
USB 커넥터와 표시 버튼이 보이는 운송용 데이터로거

운송 실무

시작부터 판독까지
운용 순서

본체 가운데의 시작 기호를 눌러 기록을 시작하고, 도착한 뒤 USB-A 플러그를 PC에 꽂으면 MDAS-Pro가 데이터를 내려받습니다. 화면과 청각 알람, 무선 기능이 없는 구조이므로 기록 중 상태는 LED로 구분하고 온도 값은 PC에서 확인합니다.

  • 경보 설정: 온도와 시간 기준의 상·하한을 사용자가 지정합니다.
  • 경보 표시: 적색 LED가 켜지며 청각 알람은 없습니다.
  • 경보 해제: 로거를 지우고 다시 설정할 때 해제됩니다.

녹색·적색 LED로 구분하는 기록 상태

녹색 LED는 기록 중, 적색 LED는 경보 발생을 뜻합니다. 상자에서 꺼낸 로거의 LED 색으로 경보 이력 유무를 먼저 가린 뒤 PC에서 상세 데이터를 열어 확인합니다.

기록 서류

NIST 증명서와
교정성적서의 차이

출하 서류에는 품질 확인서, NIST 증명서, 포장 목록이 들어 있으며, 측정 데이터가 담긴 교정성적서는 1·2·3점 교정 옵션을 선택할 때 발급됩니다. NIST 증명서는 상온 1점 확인이므로 운송 온도 대역의 교정 데이터가 필요하면 교정 옵션을 지정하세요.

기본 소프트웨어 MDAS-Pro는 21 CFR Part 11 요건 대응용이 아니므로, 전자기록 요건에 대응해야 하는 운송 기록에는 별도 21 CFR 소프트웨어를 구성합니다. 본체를 주문할 때 두 소프트웨어 중 하나를 반드시 선택합니다.

사용 방법

EDL-80C GEN2
USB-A 직결 판독 순서

EDL-80C GEN2(SKU 8113)는 본체에 USB Type A 플러그가 있어 PC USB 포트에 바로 꽂으면 MDAS-Pro가 기록을 내려받습니다. 21 CFR Part 11 기록이 필요하면 MDAS-Pro 대신 21 CFR 소프트웨어를 구성합니다.

소프트웨어·도구하는 일
MDAS-Pro로거 설정, 기록 자동 내려받기, 요약·통계 (Windows XP, Vista, 7, 8, 10)
21 CFR 소프트웨어21 CFR Part 11 대응 기록이 필요할 때 구성하는 소프트웨어

처음 연결하는 순서

순서할 일
1주문할 때 고른 MDAS-Pro 또는 21 CFR 소프트웨어를 판독용 PC에 설치합니다.
2시작하기 전에 소프트웨어에서 기록 간격(2초부터)과 온도·시간 경보 조건을 정하세요.
3본체 가운데의 시작 기호를 눌러 기록을 시작하고 녹색 LED로 기록 중인지 확인합니다.
4로거를 드라이아이스 상자에 넣어 운송하고, 도착하면 적색 LED로 경보 이력을 먼저 확인하세요.
5본체의 USB-A 플러그를 PC USB 포트에 꽂으면 기록이 자동으로 내려받아지고, 소프트웨어에서 온도 값을 확인합니다.

적색 경보 LED는 로거를 지우고 다시 설정할 때 해제되므로, 재사용 전에 PC로 기록을 먼저 내려받으세요.

사양

-80 °C 운송용
로거의 상세 사양

항목사양
분류Category 2 다회용 로거
센서내장 정밀 서미스터(NTC) · 외부 프로브 없음
측정 범위-80 ~ +30 °C
정확도0 ~ 10 °C ±0.2 °C · 양 끝 ±2.0 °C
분해능0.1 °C
메모리8k (약 8,000개)
기록 간격2초부터 설정
경보 설정온도·시간 기준 상·하한 사용자 지정
경보 모드Exceed Limit · Continuous Interval · Cumulative
경보 표시 / 해제적색 LED, 청각 알람 없음 / 로거를 지우고 다시 설정할 때
표시화면 없음 · LED 녹색(기록 중), 적색(경보)
시간 정확도-29 ~ +72 °C 월 2분 이내 · -80 °C 이하 월 약 ±15분
데이터 받기본체 USB Type A 플러그 · PC USB 포트 직결
소프트웨어MDAS-Pro 또는 21 CFR 소프트웨어 중 1종 필수
무선 · 원격 감시해당 없음 (USB 직결 방식)
배터리전용 3.6 V 리튬 코인셀 · 작동 1년 · 보관 3년 · 연 1회 재교정 때 교체
외형 치수 / 무게8.8 × 3.49 × 1.58 cm / 85 g
인증CE · RTCA/DO-160 Ver. D Section 21 Category H
포함 서류품질 확인서 · NIST 증명서 · 포장 목록
옵션 서류데이터가 담긴 교정성적서 (1·2·3점 교정)

활용 분야

드라이아이스로 보내는
제품의 온도 이력

  • 생물학적 제제 운송 — 드라이아이스 상자 안의 온도 이력을 도착지까지 기록합니다.
  • 백신 운송 — 초저온 구간의 이탈 여부를 수령 시점에 PC에서 판정합니다.
  • 초저온 제품 물류 — 보관 이력 증빙이 필요한 구간에 동봉해 사용합니다.
  • 임상 시료 이송 — 시료 상자에 넣어 이송 전 구간의 온도를 남깁니다.

선택 가이드

판독 방식에 맞는
로거 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
드라이아이스 상자에서 PC로 바로 읽을 때EDL-80C GEN2USB-A 플러그를 내장하고 -80 ~ +30 °C를 기록합니다.
액체질소 듀어 안의 -200 °C 구간을 기록할 때EDL-LN2외부 RTD 프로브가 -200 °C까지 측정하고 LCD로 값을 표시합니다.
떨어진 곳에서 스마트폰으로 값을 읽을 때EDL-BT55Bluetooth 4.0으로 최대 55 m 거리에서 앱에 연결합니다.

구성·옵션

로거와
서류·소프트웨어 구성

구분내용
로거 본체USB-A 플러그 내장, 내장 센서 전용 (SKU 8113)
기본 포함 서류품질 확인서 · NIST 증명서 · 포장 목록
옵션 서류데이터가 담긴 교정성적서 (1·2·3점 교정)
소프트웨어MDAS-Pro 또는 21 CFR 소프트웨어 중 1종 선택

교정

재교정 주기와
배터리 교체

배터리는 연 1회 재교정 때 함께 교체하므로 로거를 재투입하기 전에 교정 일정과 운송 계획을 함께 조정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
