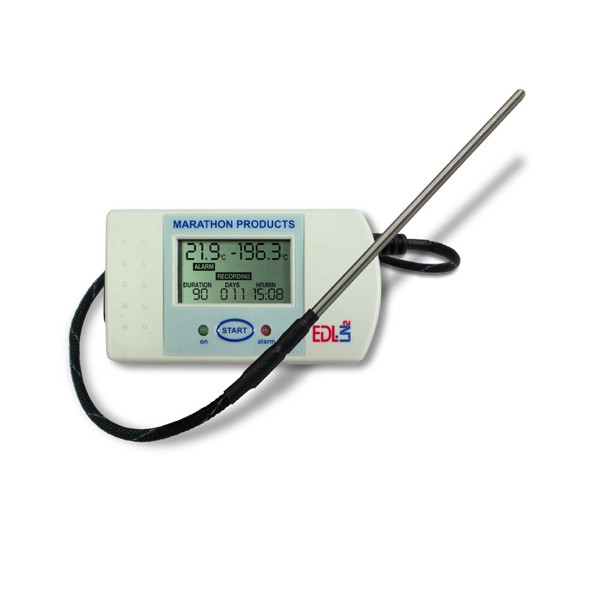

SpotSee EDL-LN2 극저온 데이터로거

SpotSee EDL-LN2 극저온 데이터로거

MODEL
EDL-LN2
브랜드
SpotSee
제품문의 구매하기

액체질소 듀어 온도를
프로브로 재는 극저온 로거

SpotSee EDL-LN2 듀얼 센서 극저온 온도 데이터로거

견적 받기

SpotSee EDL-LN2는 본체 서미스터와 외부 RTD 프로브 두 센서로 온도를 기록하는 듀얼 센서 극저온 온도 데이터로거(액체질소 듀어용 LCD 로거)입니다. 프로브가 -200 ~ +72 °C를 측정하며 줄기세포와 생물학적 제제의 액체질소 보관 온도를 이력으로 남깁니다.

센서당 32k, 합계 약 64,000개의 측정값을 저장하고 2초부터 간격을 설정하므로 긴 보관 기간도 한 대로 이어서 기록합니다. 프로브만 듀어에 넣고 본체는 밖에 두어 LCD에서 값을 읽는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-200 °C

외부 RTD 프로브 측정 하한

±0.2 °C

0 ~ 30 °C 프로브 정확도

51 cm

테프론 코팅 프로브 케이블

95 g

본체 무게

특징

본체는 밖에,
프로브만 극저온에

핵심 특징현장에서 달라지는 점
듀얼 센서 구성본체 서미스터가 주변 온도를, 외부 RTD 프로브가 보관 온도를 기록해 두 온도를 한 파일에서 대조합니다.
스테인리스 팁 극저온 프로브12 cm 팁이 -200 °C 구간을 측정하므로 액체질소 보관 용기 안 온도를 직접 기록합니다.
LCD 실시간 표시주변 온도와 프로브 온도를 화면에서 바로 읽어 다운로드 전에 상태를 확인합니다.
높음·낮음 경보 범위경보 범위를 벗어나면 적색 LED가 켜지고 사용자가 해제할 때까지 유지되어 이탈 이력을 놓치지 않습니다.
NIST 추적성 교정센서 정확도가 NIST 추적 기준에 따르고 증명서가 함께 들어 있어 품질 서류에 첨부할 수 있습니다.
USB Mini B 다운로드USB Standard A–Mini B 케이블로 PC에 연결해 MaxiThermal에서 그래프와 통계를 확인합니다.

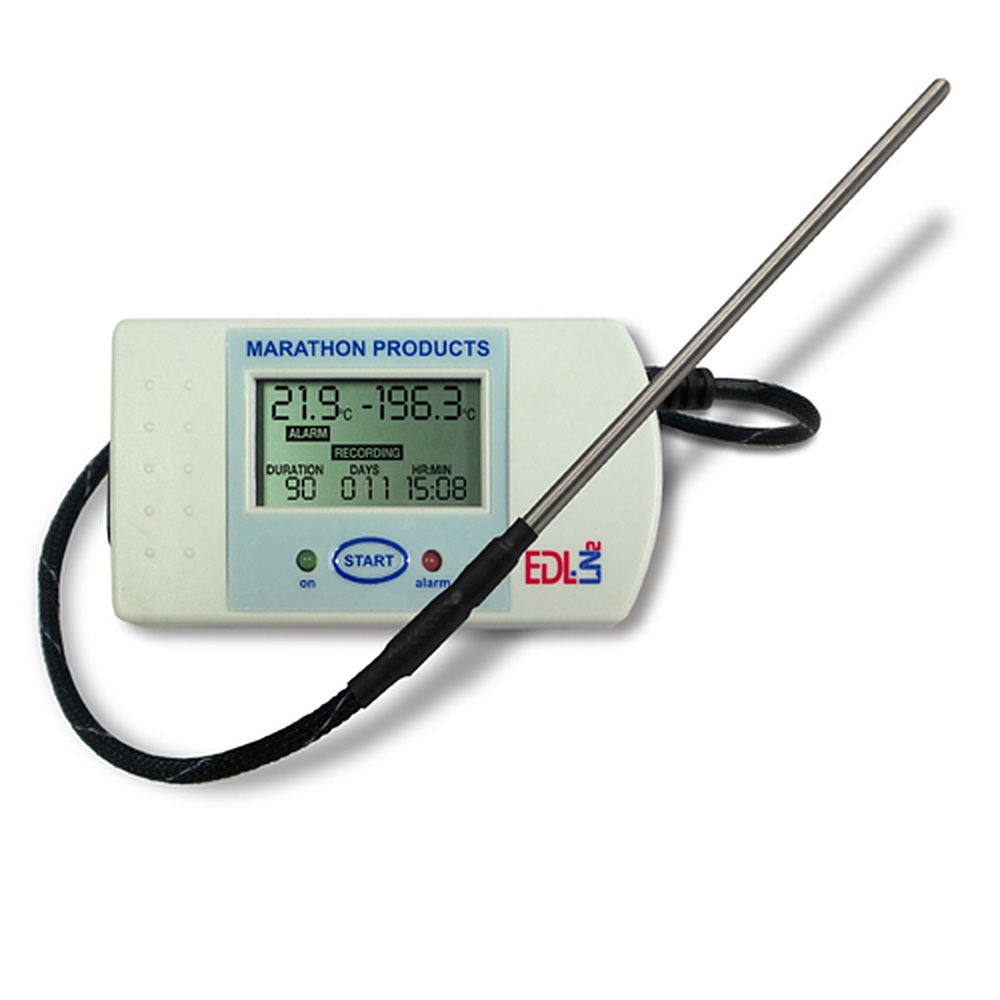

SpotSee EDL-LN2 - 표시창과 긴 금속 탐침이 연결된 데이터로거 본체
표시창과 긴 금속 탐침이 연결된 데이터로거 본체

센서 실무

프로브와 본체의
측정 범위 구분

외부 RTD 프로브는 -200 ~ +72 °C를 측정하지만 본체 서미스터의 범위는 -29 ~ +72 °C입니다. 본체를 듀어에 넣으면 범위를 벗어나므로 프로브만 보관 용기에 담고 본체는 용기 밖에 두세요.

프로브 길이와 팁 구성

기본 프로브는 12 cm 스테인리스 팁에 51 cm 테프론 코팅 케이블입니다. 용기가 깊거나 본체를 멀리 두어야 하면 3 m 케이블 프로브를 선택하고, 맞춤 프로브는 최대 10 m까지 구성합니다.

SKU 선택

일체형과 탈착형
프로브 구성

SKU 7011은 프로브가 본체에 붙은 일체형이고, SKU 7034는 프로브를 분리해 사용하는 탈착형입니다. 프로브를 교체하거나 길이를 바꿀 계획이 있으면 탈착형을 선택하세요.

사용 방법

EDL-LN2 액체질소 로거
MaxiThermal 설정과 읽기

EDL-LN2는 USB Standard A–Mini B 케이블로 PC에 연결하고 MaxiThermal에서 본체와 외부 RTD 프로브의 경보값을 설정한 뒤 기록을 내려받습니다. LCD에서는 다운로드 전에도 주변 온도와 프로브 온도를 실시간으로 확인합니다.

소프트웨어·도구하는 일
MaxiThermal SoftwareLogger Initialization(설정), Read Logger(기록 읽기), Summary Information(요약) (Windows XP, Vista, 7, 8, 10)
GPSocketUSBserviceMaxiThermal과 함께 설치하는 USB 통신 프로그램
USB Standard A–Mini B 케이블로거와 PC 연결(필수)

처음 연결하는 순서

순서할 일
1설치 파일을 Run As Administrator로 실행해 MaxiThermal Software와 GPSocketUSBservice를 모두 설치합니다.
2MaxiThermal을 실행하고 USB Standard A–Mini B 케이블로 로거를 PC에 연결하세요.
3Logger > Logger Initialization에서 설명, 시간대, 기록 기간을 정하고 본체와 외부 센서의 최대·최소 경보값을 입력합니다.
4Write to Device를 누르고 Yes로 확인한 뒤, 이벤트 로그에 Write successful이 나오는지 보세요.
5프로브만 듀어에 넣고 본체는 밖에 둔 다음 START 버튼을 녹색등이 깜박일 때까지 눌러 기록을 시작합니다.
6점검 때 PC에 연결해 Logger > Read Logger로 기록을 읽고 그래프와 통계를 확인하세요.

적색 경보 LED는 사용자가 해제할 때까지 켜져 있으므로, 이탈 이력을 확인하고 기록을 내려받은 뒤에 다시 설정하세요.

사양

EDL-LN2
듀얼 센서 사양

항목사양
내장 센서유리 봉입 칩 서미스터 · -29 ~ +72 °C
내장 센서 정확도2 ~ 10 °C ±0.2 °C · 양 끝 ±2.0 °C · NIST 추적
외부 프로브RTD · 스테인리스 팁 12 cm · 테프론 코팅 케이블 51 cm
프로브 측정 범위-200 ~ +72 °C
프로브 정확도0 ~ 30 °C ±0.2 °C · 양 끝 ±2.0 °C · NIST 추적
메모리64k EEPROM (센서당 32k) · 약 64,000개 측정값
측정 간격2초부터 설정
화면LCD 실시간 주변 · 프로브 온도 표시
경보높음·낮음 경보 범위 설정 · 적색 LED · 사용자 해제 시까지 유지
표시 단위섭씨 · 화씨 · 켈빈
컴퓨터 인터페이스USB (USB Standard A–Mini B 케이블 필수)
소프트웨어MaxiThermal (요약 · 통계 · 3D 보기 · 확대 · 파일 관리 · 메모 첨부) · 21 CFR Part 11 요건 대응 버전 별도
지원 OSWindows XP · Vista · 7 · 8 · 10
배터리CR2477 리튬 코인셀 1개 · 작동 3년 · 보관 5년
외형 치수 / 무게9.0 × 5.0 × 2.8 cm / 95 g
인증CE
SKU7011 (일체형 프로브) · 7034 (탈착형 프로브)
옵션3 m 프로브 케이블 · 맞춤 프로브 최대 10 m · 고정 브래킷 · 1·2·3점 교정 · NIST 증명서

활용 분야

극저온 보관의
온도 이력

  • 액체질소 듀어 — 줄기세포와 생물학적 제제의 보관 온도를 기록합니다.
  • 극저온 저장고 — 프로브를 넣어 저온 구간의 온도를 기록합니다.
  • 냉동고·냉장고 — 본체 서미스터와 프로브로 두 지점 온도를 함께 기록합니다.
  • 인큐베이터 — 배양 장비 내부와 주변의 온도를 기록합니다.

선택 가이드

보관 구간에 맞는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
액체질소 보관 구간을 프로브로 기록할 때EDL-LN2프로브가 -200 °C까지 측정하고 LCD가 값을 표시합니다.
고온 구간을 두 센서로 기록할 때EDL-RTD2고온 구간용 듀얼 센서 모델입니다.
떨어진 곳에서 스마트폰으로 값을 읽을 때EDL-BT55Bluetooth 4.0으로 최대 55 m 거리에서 연결합니다.

구성·옵션

프로브 구성과
옵션 품목

구분내용품번
일체형 프로브LCD 로거와 외부 RTD 프로브, 12 cm 팁 · 51 cm 케이블SKU 7011
탈착형 프로브프로브를 분리해 사용하는 구성SKU 7034
옵션고정 브래킷 · 3 m 프로브 케이블 · 맞춤 프로브 최대 10 m해당 없음
교정1·2·3점 교정 · NIST 추적성 증명서해당 없음

교정

다점 교정과
증명서

센서는 NIST 추적 기준으로 교정되며 1·2·3점 교정 옵션을 선택할 수 있습니다. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정 방법을 안내합니다.
