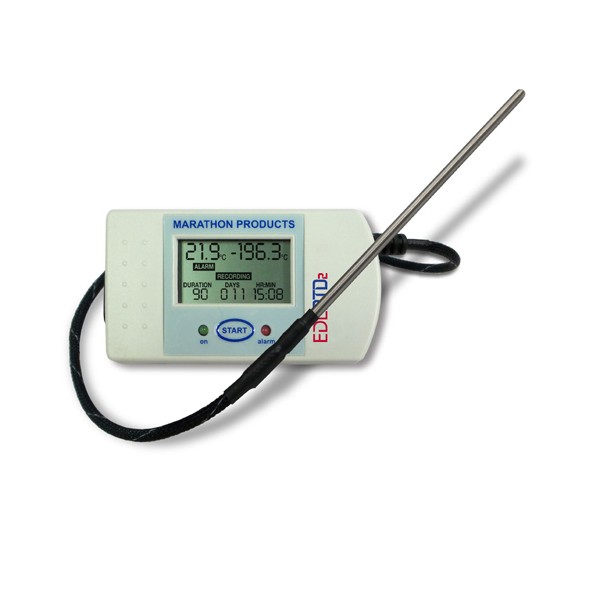

SpotSee EDL-RTD2 고온용 데이터로거

MODEL: EDL-RTD2
브랜드: SpotSee

제품문의 구매하기

오븐 안은 프로브로 재며
밖의 LCD로 읽는 고온 로거

SpotSee EDL-RTD2 듀얼 센서 고온 온도 데이터로거

견적 받기

SpotSee EDL-RTD2는 본체 서미스터와 외부 RTD 프로브를 함께 기록하는 듀얼 센서 고온 온도 데이터로거(LCD 일체형 고온 로거)입니다. 가온기·배양기·오븐 안 온도는 외부 프로브로 측정하고, 밖에 둔 본체의 LCD로 값을 읽습니다.

LCD가 주변 온도와 프로브 온도를 실시간으로 나란히 표시하고, 64k 메모리에 센서당 32k씩 약 64,000개를 저장합니다. 프로브 정확도는 0 ~ 30 °C에서 ±0.2 °C입니다. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-29 ~ +300 °C

외부 프로브 범위

64k

메모리, 센서당 32k

2초

기록 간격 설정 시작

3년

CR2477 작동 수명

특징

프로브와 본체를
함께 기록

핵심 특징	현장에서 달라지는 점
듀얼 센서	본체 서미스터가 주변 온도를, RTD 프로브가 가열 구간 온도를 동시에 기록해 실내와 장비 내부의 편차를 비교합니다.
고온 프로브	스테인리스 팁 프로브가 고온까지 측정하므로 오븐과 배양기 내부를 직접 감시합니다.
LCD 실시간 표시	두 온도를 본체 화면에서 바로 확인해 PC 없이 현장 점검을 마칩니다.
51 cm 케이블	테프론 코팅 케이블로 프로브 위치를 정하고 본체는 설비 밖에 고정합니다.
경보 범위 설정	높음과 낮음 경보 범위를 정해 이탈 시 빨간 LED로 알립니다.
NIST 추적성	정확도는 NIST 추적 기준이고 증명서가 함께 들어 있으며, 1 · 2 · 3점 교정은 선택 옵션입니다.

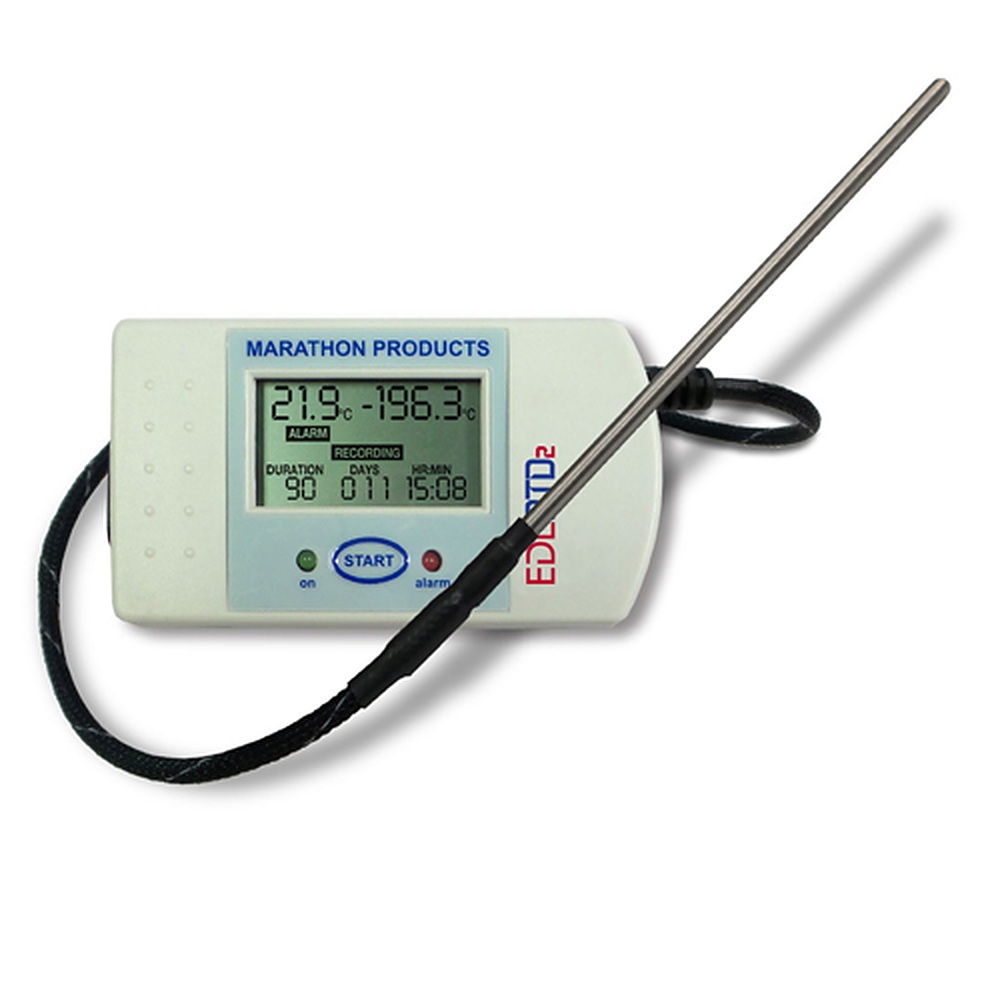

표시창과 긴 금속 탐침이 연결된 데이터로거 본체

일체형과 탈착형

SKU별로 다른
프로브 연결 방식

일체형과 탈착형 프로브 선택

SKU 7013은 프로브가 본체에 붙은 일체형이고 SKU 7012는 프로브를 분리해 사용하는 탈착형입니다. 12 cm 팁과 51 cm 케이블 구성은 같으며, 설비에 상시 설치하면 일체형, 프로브를 교체하며 사용하면 탈착형이 맞습니다.

데이터 판독

MaxiThermal로
내려받는 기록

필수 소프트웨어 MaxiThermal

USB Standard A와 Mini B 케이블로 PC에 연결해 MaxiThermal에서 기록의 요약과 통계를 확인하고 파일을 관리합니다. 1 · 2 · 3점 교정은 옵션이며, 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내합니다.

사용 방법

EDL-RTD2 고온 로거
두 채널 경보 설정과 내려받기

EDL-RTD2는 USB Standard A to Mini B 케이블로 PC에 연결하고 필수 소프트웨어 MaxiThermal에서 설정과 내려받기를 진행합니다. 본체 서미스터와 외부 RTD 프로브의 경보값을 각각 정하고, 기록은 요약·통계로 확인합니다.

소프트웨어·도구	하는 일
MaxiThermal Software	Logger Initialization(설정), Read Logger(기록 읽기), General Information(로거 정보) (Windows XP, Vista, 7, 8, 10)
GPSocketUSBservice	MaxiThermal과 함께 설치하는 USB 통신 프로그램
USB Standard A to Mini B 케이블	로거와 PC 연결(필수)

처음 연결하는 순서

순서	할 일
1	Run As Administrator로 MaxiThermal Software와 GPSocketUSBservice를 모두 설치합니다.
2	MaxiThermal을 먼저 실행한 뒤 USB Standard A to Mini B 케이블로 로거를 연결하세요.
3	Logger > Logger Initialization에서 기록 기간을 정하면 측정 간격이 자동으로 계산되며, 본체와 외부 센서의 최대·최소 경보값을 함께 입력합니다.
4	Write to Device를 누르고 Yes로 확인하세요.
5	프로브를 오븐이나 배양기 안에 넣고 본체는 밖에 고정한 뒤 START 버튼을 녹색등이 깜박일 때까지 누릅니다.
6	회수 후 Logger > Read Logger로 두 채널의 기록을 읽어 요약과 통계를 확인하세요.

기록 중 START 버튼이 눌려 정지되는 것을 막으려면 Logger Initialization에서 Stop Key Disable을 선택하세요.

사양

본체 센서와
외부 프로브 사양

항목	사양
본체 센서	칩인글라스 서미스터
본체 센서 범위	-29 ~ +72 °C
본체 센서 정확도	±0.2 °C (2 ~ 10 °C) · 양 끝 ±2.0 °C
외부 프로브	RTD · 스테인리스 팁 12 cm · 테프론 코팅 케이블 51 cm
외부 프로브 범위	-29 ~ +300 °C
외부 프로브 정확도	±0.2 °C (0 ~ 30 °C) · 양 끝 ±2.0 °C (NIST 소급)
메모리	64k EEPROM (센서당 32k) · 약 64,000개
기록 간격	2초부터 설정
표시 · 경보	LCD 실시간 주변 · 프로브 온도 · 높음/낮음 경보 범위 · 빨간 LED
데이터 받기	USB Standard A to Mini B
소프트웨어	MaxiThermal (필수) · 요약 · 통계 · 파일 관리
배터리	CR2477 리튬 코인셀 · 작동 3년 · 보관 5년
크기 · 무게	9.0 × 5.0 × 2.8 cm · 95 g
일체형 SKU	7013
탈착형 SKU	7012
옵션	마운팅 브래킷 · 1 · 2 · 3점 교정

활용 분야

고온 장비 내부
온도 기록

가온기·배양기 — 가열 장비 안 온도를 프로브로 기록합니다.
오븐 — 고온 구간의 온도 변화를 장기간 남깁니다.
산업 고온 공정 — 설비 온도를 장기간 감시합니다.
장비 점검 — 장비 안과 주변 온도를 함께 비교합니다.

선택 가이드

측정 구간과
판독 방식으로 고르기

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
고온 구간을 프로브로 기록할 때	EDL-RTD2	외부 RTD 프로브, 듀얼 센서
극저온 보관 구간을 기록할 때	EDL-LN2	극저온용 프로브
떨어진 곳에서 스마트폰으로 읽을 때	EDL-BT55	블루투스 판독

구성·옵션

구성품과
별도 준비 항목

구분	내용	품번
일체형 프로브	LCD 로거 + 외부 RTD 프로브(12 cm 팁 · 51 cm 케이블)	SKU 7013
탈착형 프로브	프로브를 분리해 사용하는 구성	SKU 7012
필수 구성	MaxiThermal 소프트웨어 · USB Standard A to Mini B 케이블
옵션	마운팅 브래킷 · 1 · 2 · 3점 교정

EDL-RTD2와 함께 보는
고온 로거

SpotSee EDL-80C GEN2 코인셀 운송용 온도 데이터로거 (SKU 8113)
MadgeTech PRTemp140 고온 온도 · 압력 데이터로거
MadgeTech RFTCTemp2000A 무선 열전대 온도 데이터로거 (LCD)

EDL-RTD2는 어떤 센서로 기록합니까?
두 센서를 함께 기록합니다. 본체 서미스터는 -29 ~ +72 °C, 외부 RTD 프로브는 -29 ~ +300 °C를 측정합니다.
EDL-RTD2는 소프트웨어가 꼭 필요합니까?
필요합니다. MaxiThermal이 필수 구성이며 요약, 통계, 파일 관리에 사용합니다.
EDL-RTD2의 교정은 어떤 방식으로 받습니까?
1 · 2 · 3점 교정을 옵션으로 선택할 수 있습니다. 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내합니다.
EDL-RTD2의 측정 간격은 어떻게 정합니까?
2초부터 원하는 간격으로 설정할 수 있습니다. 메모리는 센서당 32k입니다.
