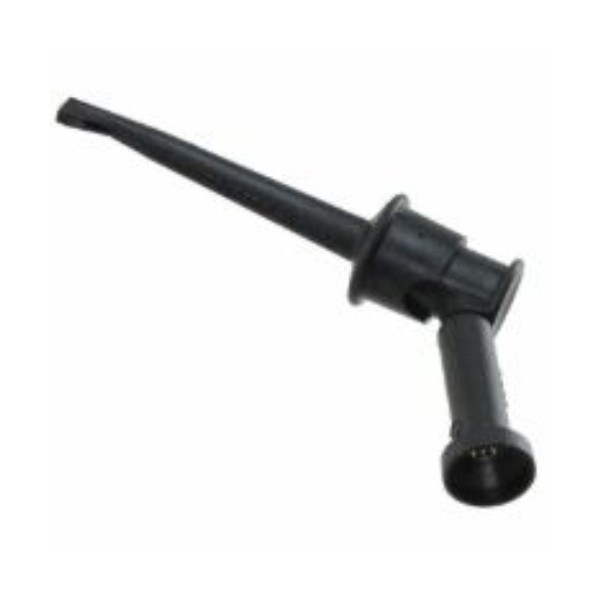

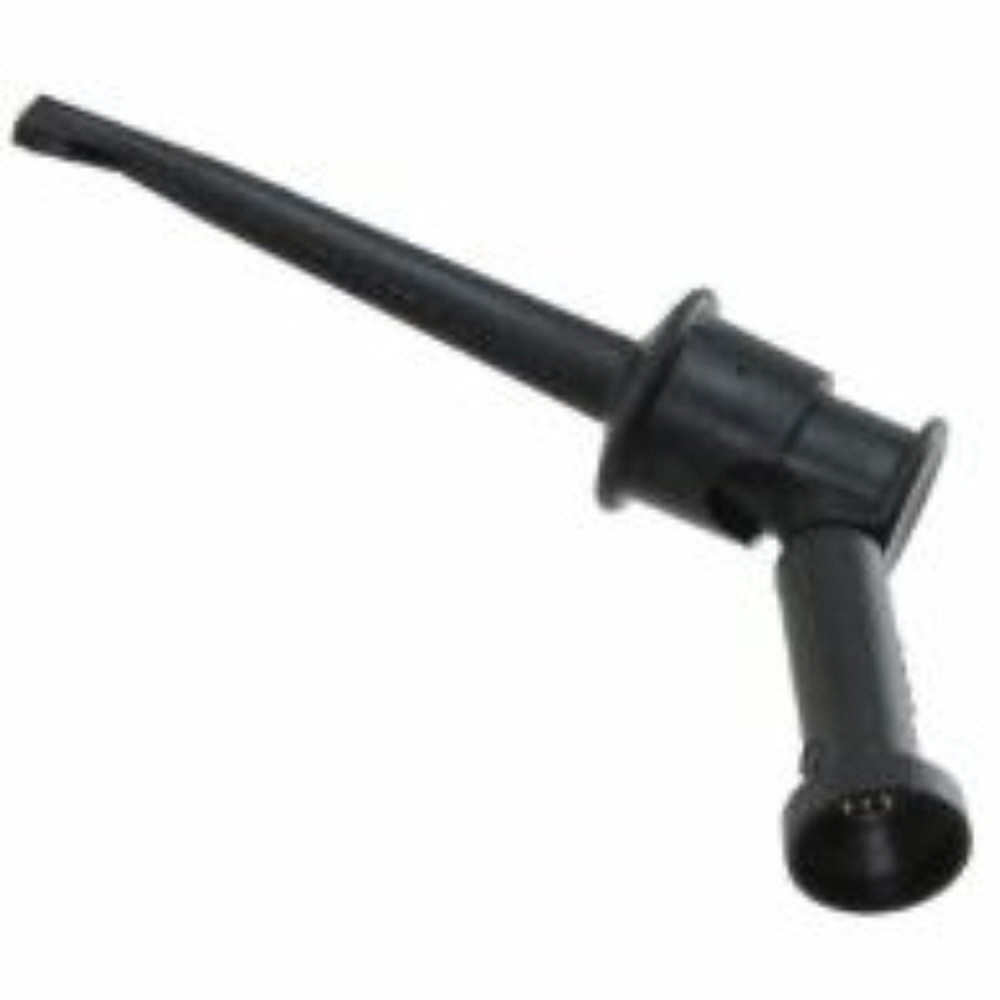

Pomona 4826-0 미니그래버 테스트 클립 핀 팁 잭 (검정)

견적 받기

Pomona 4826-0은 플런저 안에 핀 팁 잭을 내장한 검정 미니그래버 테스트 클립(핀 잭 일체형 IC 테스트 클립)입니다. 30 VAC / 60 VDC · 5 A 정격 안에서 소형 회로의 부품 리드와 핀 플러그 리드를 연결합니다.

접점은 베릴륨 구리에 금도금을 입혀 표면 산화에 따른 접촉 불량을 줄이고, 절연은 유리 섬유 보강 나일론으로 +102 °C까지 형태를 유지합니다. 핀 플러그를 바로 꽂는 이 클립은 (주)테솔이 국내에 공식 공급합니다.

30 VAC / 60 VDC

핸드헬드 정격 전압

5 A

정격 전류

금도금

접점과 핀 잭 표면 처리

+102 °C

최대 동작 온도

특징

핀 잭을
몸체에 내장한 클립

핵심 특징현장에서 달라지는 점
플런저 내장 핀 팁 잭클립 몸체 끝에서 핀 플러그를 바로 받으므로 패치 코드와 클립 사이에 별도 어댑터가 필요 없습니다.
금도금 접점과 핀 잭낮은 전압의 소신호 측정에서 접촉 저항이 일정하게 유지되어 측정값 흔들림이 줄어듭니다.
유리 섬유 보강 나일론 절연몸체가 열과 충격에 강해 납땜 부근처럼 열이 있는 작업대에서도 형태가 변하지 않습니다.
스테인리스 스프링반복해서 물리고 풀어도 파지력이 유지되어 조밀한 기판에서 한 손으로 클립을 장착합니다.
핸드헬드 정격 5 A30 VAC / 60 VDC 범위 소형 회로의 전원부 시험 전류를 5 A 정격까지 흘릴 수 있습니다.

정격과 사용 범위

정격 전압 안에서
사용하는 클립

정격은 30 VAC / 60 VDC, 5 A입니다. 국내 상용 전원 220 V는 정격을 크게 넘으므로 콘센트나 분전반 측정에는 이 클립을 사용하지 않고, 저전압 기판 시험과 센서 신호 연결에 한정합니다.

  • 정격 확인: 측정 회로의 최대 전압이 30 VAC 또는 60 VDC 이하인지 먼저 확인합니다.
  • 전류 확인: 5 A를 넘는 전류 경로에는 더 굵은 도체의 클립이나 리드를 선택합니다.
  • 온도 확인: 클립 주변 온도가 +102 °C 이하인 위치에 장착합니다.

핀 잭 연결

핀 플러그 리드와
소형 프로브 연결

핀 팁 패치 코드를 플런저에 꽂은 연결

핀 팁 패치 코드의 플러그를 플런저 끝 잭에 꽂으면 코드 끝의 클립이 곧바로 부품 리드를 뭅니다. 반대로 소형 프로브 팁을 이 잭에 꽂으면 프로브를 클립 어댑터로 사용합니다. 측정이 끝나면 플러그만 뽑고 클립은 기판에 남겨 둘 수 있습니다.

사양

정격 5 A 핀 잭
클립 사양

항목사양
종류미니그래버 테스트 클립, 핀 팁 잭 내장
모델 번호4826
색상검정(4826-0) · 빨강(4826-2) · 흰색(4826-9)
정격 전압30 VAC / 60 VDC(핸드헬드)
정격 전류5 A
최대 동작 온도+102 °C(하한 온도 미규정)
접점베릴륨 구리(QQ-C-533 합금 165)
접점 도금금도금(MIL-G-45204 Class 00)
스프링스테인리스 스틸 302
핀 팁 잭황동(QQ-B-626 합금 360, 1/2 경도)
핀 팁 잭 도금금도금(MIL-G-45204 Type II, Class 00) · 하지 무전해 니켈(MIL-C-26074 Class 1)
핀 팁 잭 스프링베릴륨 구리(Berylco 25, QQ-C-533)
절연유리 섬유 보강 나일론
무게13.608 g
각인POMONA ELECTRONICS, CALIF. · 4826 · MINIGRABBER
기타RoHS 준수

활용 분야

소형 회로 시험과
신호 연결

  • 핀 플러그 연결 — 핀 팁 잭에 맞는 플러그로 계측기 신호를 클립 끝까지 연결합니다.
  • 소형 회로 측정 — 핸드헬드 정격 안에서 IC 리드와 부품 단자를 물고 전압·파형을 읽습니다.
  • 프로브 팁 어댑터 — 소형 프로브 팁을 잭에 꽂아 손을 떼고도 측정점을 유지합니다.

선택 가이드

색상별
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
접지·공통선 측으로 검정 클립이 필요할 때4826-0이 클립이 검정 모델이며 나머지 사양은 빨강·흰색 모델과 같습니다.
신호·전원선 측으로 빨강 클립이 필요할 때4826-2색상만 빨강으로 다른 동일 구조 모델입니다.
제3의 신호선을 구분해야 할 때4826-9흰색 모델로 극성 외 신호선을 구분합니다.

구성·옵션

구성과
색상 옵션

항목내용
품번4826-0(검정)
색상 옵션4826-2(빨강) · 4826-9(흰색)
연결 부품핀 팁 패치 코드 또는 소형 프로브 팁(별도)
