EV 배터리 팩 단자를
1000 V까지 점검하는 테스터

GW Instek GBM-3100H 1000 V 배터리 미터

견적 받기

GW Instek GBM-3100H는 0~1000 V DC 전압과 AC 1 kHz 4선식 내부저항을 측정하고 3.5인치 컬러 화면에 표시하는 1000 V 배터리 미터(배터리 내부저항 테스터)입니다. GBM-3000 시리즈의 전압 범위를 확장한 모델로, EV·PHEV 배터리 팩의 출력 단자를 점검합니다.

전압 정확도는 ±(0.01 % 읽음값 + 5 digit), 저항 정확도는 ±(0.5 % 읽음값 + 5 digit)이며, 3 mΩ 범위의 분해능은 0.1 µΩ입니다. SEQ·PER·ABS 판정 모드로 전압과 저항을 각각 판정할 수 있으며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 1000 V

DC 전압 측정 범위

±(0.01 % + 5 dgt)

전압 정확도

0.1 µΩ

3 mΩ 범위 저항 분해능

10,000개

내부 저장 데이터 수

특징

1000 V 범위와
두 가지 화면 구성

핵심 특징	현장에서 달라지는 점
0~1000 V DC 범위	고전압 팩을 분압기 없이 직접 측정하므로 배선에 따른 오차 요인이 줄어듭니다.
표준·단순 두 화면 모드	개발 단계에서는 모든 항목을, 라인 검사에서는 핵심 값만 크게 표시하므로 작업자가 멀리서도 판정 결과를 읽을 수 있습니다.
SEQ·PER·ABS 판정 모드	절대값, 퍼센트 편차, 순차 기준 중 검사 규격에 맞는 방식을 선택해 합격 범위를 설정합니다.
접촉 상태 확인	프로브와 측정 대상의 접촉 여부를 확인하므로 접촉 불량 때문에 정상 팩이 불량으로 판정되는 일을 줄입니다.
일반·통계 저장과 USB 플래시 전송	저장 데이터를 컴퓨터 없이 USB 드라이브로 옮겨 로트별 통계 보고서를 작성합니다.
핸들러·PLC 외부 트리거	검사 라인의 PLC가 측정 시작 신호를 보내고 판정 결과를 받는 자동 검사 체계를 구성합니다.

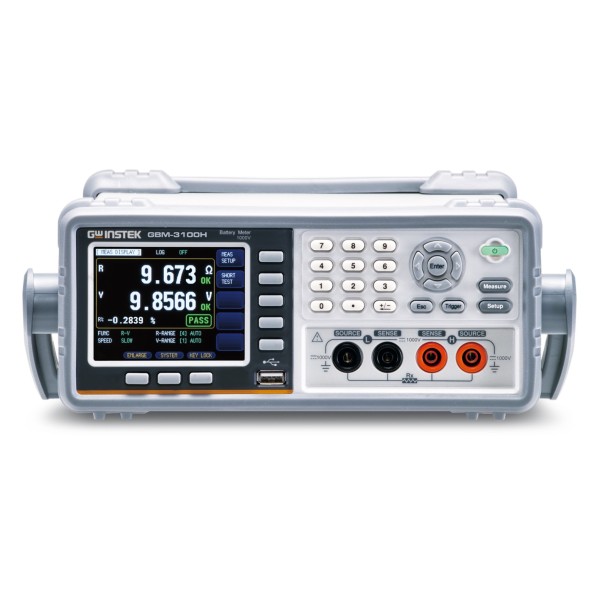

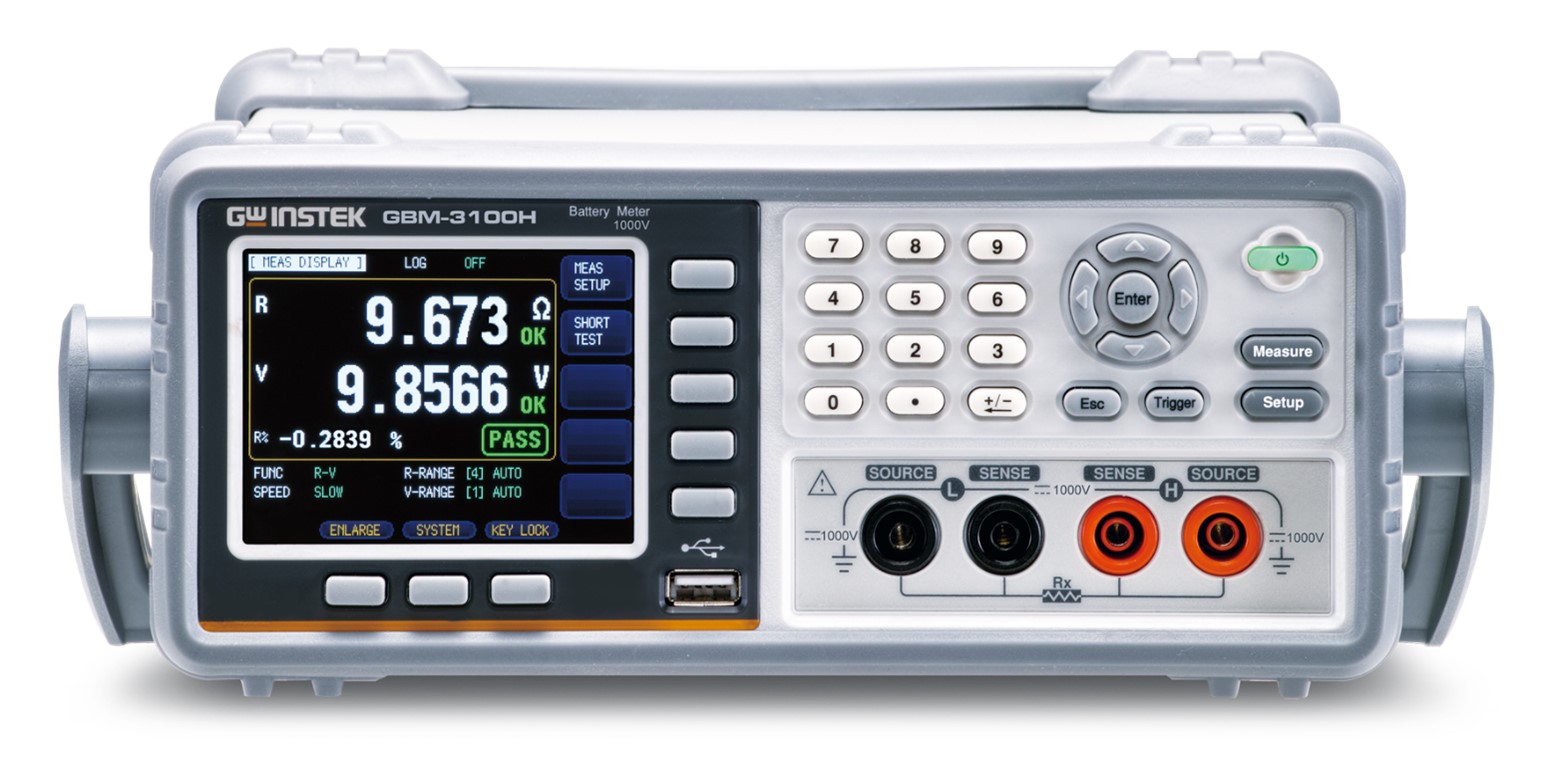

측정 화면과 테스트 단자가 있는 배터리 테스터 정면

고전압 검사

1000 V 팩 점검의
프로브와 안전

기본 구성의 GBM-01 켈빈 클립은 최대 90 V까지만 사용하므로, 고전압 팩에는 별매 GBM-03A(1000 V, 4선 트윈 핀)를 사용해야 합니다. 프로브 정격이 측정 전압보다 낮으면 안전 문제가 생기므로 주문 단계에서 프로브부터 확정하세요.

저항은 3 mΩ 범위에서 0.1 µΩ 분해능으로 측정하며, 팩 출력 단자 접속부의 저항을 전압과 함께 기록합니다. 접속부 체결이 느슨하면 내부저항이 눈에 띄게 높아지므로 입고 검사 단계에서 먼저 걸러집니다.

표준 모드와 단순 모드 화면

표준 모드는 전압, 저항, 판정 상태를 함께 표시하고, 단순 모드는 주요 값을 크게 표시해 검사 라인에서 멀리서도 읽기 쉽습니다. 두 화면은 측정 중에도 전환할 수 있습니다.

교정 관리

정확도 조건과
교정 주기

전압과 저항 정확도는 전원 투입 후 30분 이상 경과, 18~28 °C 조건 기준입니다. 고전압 검사 기록은 감사 증빙으로 사용되므로 정기 교정 이력을 관리하세요. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

사용 방법

GBM-3100H 1000 V 배터리 미터
PC 연결과 SCPI 예시

GBM-3100H는 USB 디바이스나 RS-232C로 PC와 연결해 SCPI 명령으로 측정 기능과 판정 한계를 설정합니다. 측정 기록은 USB 플래시 드라이브에 CSV로 저장하며, PC용으로 GBM-3000 PC Software가 제공됩니다.

소프트웨어·도구	하는 일
GBM-3000 PC Software	GBM-3000 시리즈용 PC 소프트웨어(V1.11)
LCR-6000/GBM-3000 USB Driver	USB 연결 시 가상 COM 포트로 인식
터미널 프로그램	직렬 포트로 SCPI 명령 전송

처음 연결하는 순서

순서	할 일
1	[SYSTEM CONFIG]의 REMOTE에서 RS232 또는 USB를 고릅니다. 한 번에 한 방식만 사용하므로 해당 케이블을 먼저 연결하세요.
2	USB는 A-B 케이블로 후면 USB B 포트와 PC를 연결하고, 장치 관리자의 Other Devices에 뜬 Virtual Com Port에 CD의 드라이버를 설치합니다.
3	RS-232C는 2 m 이하 널 모뎀 DB-9 케이블(GTL-232)로 연결하고 통신 속도는 115200을 권장합니다.
4	터미널 프로그램에서 Ports (COM & LPT)에 나타난 포트를 열고 종단 문자를 본체 설정(기본 CR+LF)과 맞추세요.
5	:FUNC RES처럼 측정 기능을 정하는 명령을 보내고 응답을 확인합니다.

GBM-3100H SCPI 명령 예시

명령	하는 일
:FUNC RES	측정 기능을 저항으로 설정(:FUNC? 응답 RESISTANCE)
:RES:RANG 300.00E-3	저항 범위를 300 mΩ으로 설정
:RES:LMT 10m, 100m	저항 판정 하한·상한을 10 mΩ, 100 mΩ으로 설정
:DISP:PAGE MSET	측정 설정 화면으로 전환

GBM-3000 시리즈 공통 명령입니다. 범위 값은 모델의 측정 범위 안에서 지정하고, 형식은 사용자 매뉴얼의 Command List에서 확인하세요.

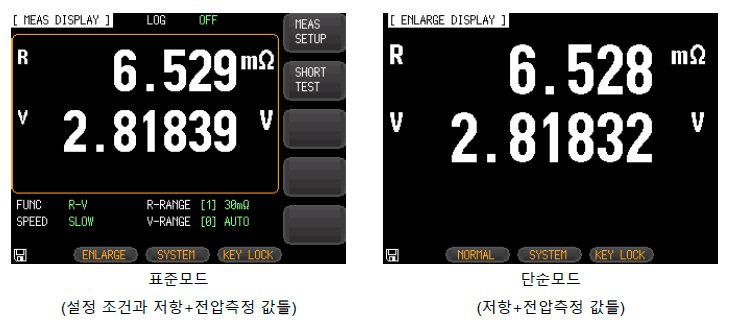

표준 모드와 확대 모드의 저항 측정 표시 화면

사양

1000 V 전압과
저항 범위 사양

항목	사양
DC 전압 측정 범위	0 ~ 1000 V
전압 범위	범위 0 10 V (±9.99999 V) 분해능 10 µV, 범위 1 100 V (±99.9999 V) 분해능 100 µV, 범위 2 1000 V (±1009.99 V)
전압 정확도	±(0.01 % 읽음값 + 5 digit), 분해능 최대 10 µV (8 V 범위에서)
AC 저항 측정 범위	0 ~ 3.2 kΩ, 7개 범위
저항 정확도	±(0.5 % 읽음값 + 5 digit), 분해능 0.1 µΩ (3 mΩ 범위에서)
저항 범위	범위 0 3.1000 mΩ 0.1 µΩ 100 mA, 범위 1 31.000 mΩ 1 µΩ 100 mA, 범위 2 310.00 mΩ 10 µΩ 10 mA, 범위 3 3.1000 Ω 100 µΩ 1 mA, 범위 4 31.000 Ω 1 mΩ 100 µA, 범위 5 310.00 Ω 10 mΩ 10 µA, 범위 6 3200.0 Ω 100 mΩ 10 µA
시험 신호	AC 1 kHz (±0.5 Hz) 고정, 4선식
시험 속도	느림 4회/s, 중간 11회/s, 빠름 25회/s, 초고속 60회/s
표시	3.5인치 TFT LCD (320 × 240)
화면 모드	표준 · 단순
판정 모드	SEQ · PER · ABS
데이터 저장	최대 10,000개, 일반 · 통계 저장, USB 플래시 전송
외부 제어	핸들러 · PLC 외부 트리거
인터페이스	USB 호스트/디바이스, RS-232C, 핸들러
정확도 조건	전원 투입 30분 이상, 18 ~ 28 °C
입력 전원	AC 100 ~ 240 V, 50/60 Hz, 10 W
외형 치수 (W×H×D)	264 × 107 × 309 mm
무게	약 2.8 kg

활용 분야

고전압 배터리 팩
점검 현장

EV 배터리 팩 입고·출하 검사 — 1000 V 팩의 전압과 내부저항을 라인에서 판정합니다.
PHEV 배터리 팩 점검 — 팩 출력 단자 접속부의 저항을 확인해 체결 불량을 찾습니다.
배터리 생산 라인 — 판정 결과를 PLC로 보내 합격품과 불량품을 자동 분류합니다.
품질 이력 관리 — 저장 데이터를 USB로 옮겨 로트별 측정 이력을 정리합니다.

선택 가이드

팩 전압별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
1000 V 이하 EV·PHEV 팩을 점검할 때	GBM-3100H	0~1000 V DC 범위와 1000 V 프로브 GBM-03A를 지원합니다.
300 V 이하 팩과 셀을 측정할 때	GBM-3300	300 V 범위까지 지원하며 GBM-03 프로브를 사용합니다.
80 V 이하 셀을 선별할 때	GBM-3080	8 V·80 V 두 범위로 구성됩니다.

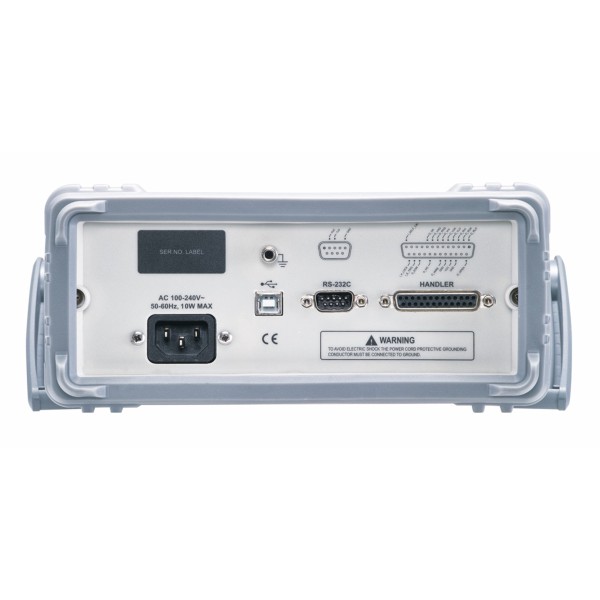

통신 단자와 전원부가 있는 배터리 테스터 후면

구성·옵션

기본 구성과
1000 V 프로브

구분	품번	내용
기본 구성	GBM-01	4선 켈빈 클립 테스트 리드, 최대 90 V, 약 1100 mm
기본 구성	—	안전 시트, 전원 코드, CD (사용 설명서, USB 드라이버)
별매	GBM-03A	4선 트윈 핀 테스트 프로브, 최대 1000 V, 약 1400 mm
별매	GBM-02	4선 싱글 핀 테스트 프로브, 약 1100 mm
별매	GBM-03	4선 트윈 핀 테스트 프로브, 최대 300 V, 약 1400 mm
별매	GBM-S1	쇼트 바 (GBM-02, GBM-03용)
별매	GTL-232 · GTL-246	RS-232C 케이블 · USB 케이블
별매	GRA-422 · GRA-454	랙 마운트 키트

GBM-3100H와 함께 보는
배터리·저항 계측기

GBM-3300과 비교해 무엇이 다릅니까?
전압 측정 범위가 0~1000 V DC로 확장됩니다. 저항 측정 범위(0~3.2 kΩ)와 시험 신호 구성은 GBM-3000 시리즈와 같습니다.
1000 V 팩을 측정하려면 어떤 프로브가 필요합니까?
별매 GBM-03A(1000 V, 4선 트윈 핀)가 필요합니다. 기본 구성의 GBM-01 켈빈 클립은 최대 90 V이므로 고전압 팩에는 사용하지 마세요.
GBM-3100H를 단일 셀 선별에도 사용할 수 있습니까?
셀 단위 선별에는 GBM-3300이나 GBM-3080이 더 알맞으며, GBM-3100H는 고전압 팩 점검용입니다. 같은 라인에서 셀과 팩을 모두 검사한다면 두 모델을 함께 사용합니다.
GBM-3100H의 측정 데이터는 어떻게 옮깁니까?
USB 플래시 드라이브에 직접 저장하므로 컴퓨터를 연결하지 않습니다. 일반 저장과 통계 저장 중 보고서 형식에 맞는 방식을 선택하세요.
