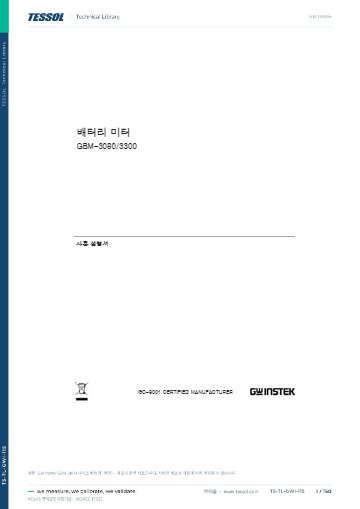

제품 자료: 메뉴얼 (한글)

종합 카달로그

제품문의 구매하기

방전 없이 내부저항으로
셀을 선별하는 배터리 미터

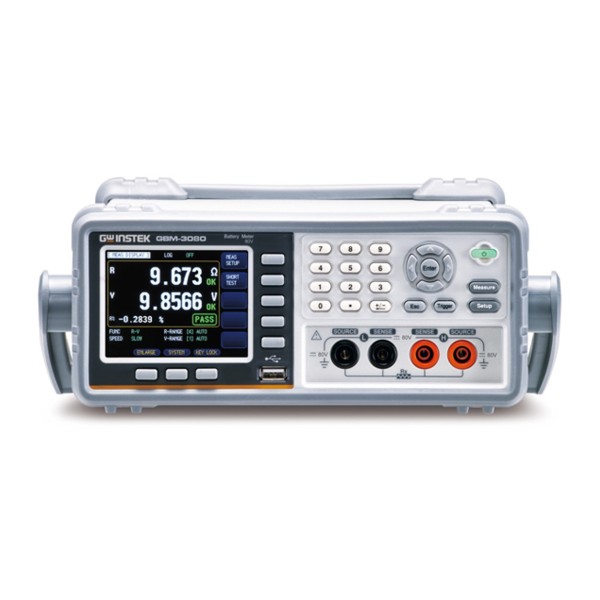

GW Instek GBM-3300 · GBM-3080 배터리 미터

견적 받기

GW Instek GBM-3300·GBM-3080은 1 kHz AC 4선식으로 배터리 내부저항을 0.1 µΩ 분해능까지 측정하고, DC 전압을 각각 300 V와 80 V 범위로 측정하는 벤치형 배터리 미터(배터리 내부저항 테스터)입니다. 셀 선별과 팩 입고 검사에서 양불을 판정합니다.

1 kHz 교류 신호로 직류 방전 없이 내부저항을 측정하므로 시험 중 셀 잔량이 줄지 않으며, 전압 역시 저속 모드 기준 ±0.01 % rdg 정확도로 함께 측정합니다. 전압과 저항을 각각 GO/NOGO로 판정할 수 있으며, 이 배터리 미터는 (주)테솔이 국내에 공식 공급합니다.

0.1 µΩ

3 mΩ 범위 저항 분해능

300 V / 80 V

GBM-3300 / GBM-3080 전압 범위

최대 60회/s

초고속 모드 측정 속도

3.5인치 TFT

320 × 240 컬러 화면

특징

교류 4선식과
판정 기능 구성

핵심 특징	현장에서 달라지는 점
1 kHz AC 4선식 측정	교류 신호로 내부저항을 측정해 셀을 방전시키지 않으므로 전수 검사 후에도 셀 상태가 유지됩니다.
3 mΩ 범위 0.1 µΩ 분해능	저저항 셀 사이의 미세한 편차도 수치로 구분하므로 선별 기준을 세밀하게 설정합니다.
전압·저항 독립 GO/NOGO	두 항목을 각각 판정하므로 전압은 정상이지만 저항이 높은 셀처럼 불량 유형별로 분류합니다.
접촉 상태 감지	프로브 접촉 불량과 단선을 알려 주므로 접촉 문제로 정상 셀이 불량으로 판정되는 일을 줄입니다.
10,000 로트 저장	측정 이력을 장비 안에 저장해 입고 로트별 품질 추적 자료로 사용합니다.
USB 호스트·디바이스, RS-232C, 핸들러	PC 데이터 수집과 자동 분류기 연동을 모두 지원하므로 검사 라인을 유연하게 구성합니다.

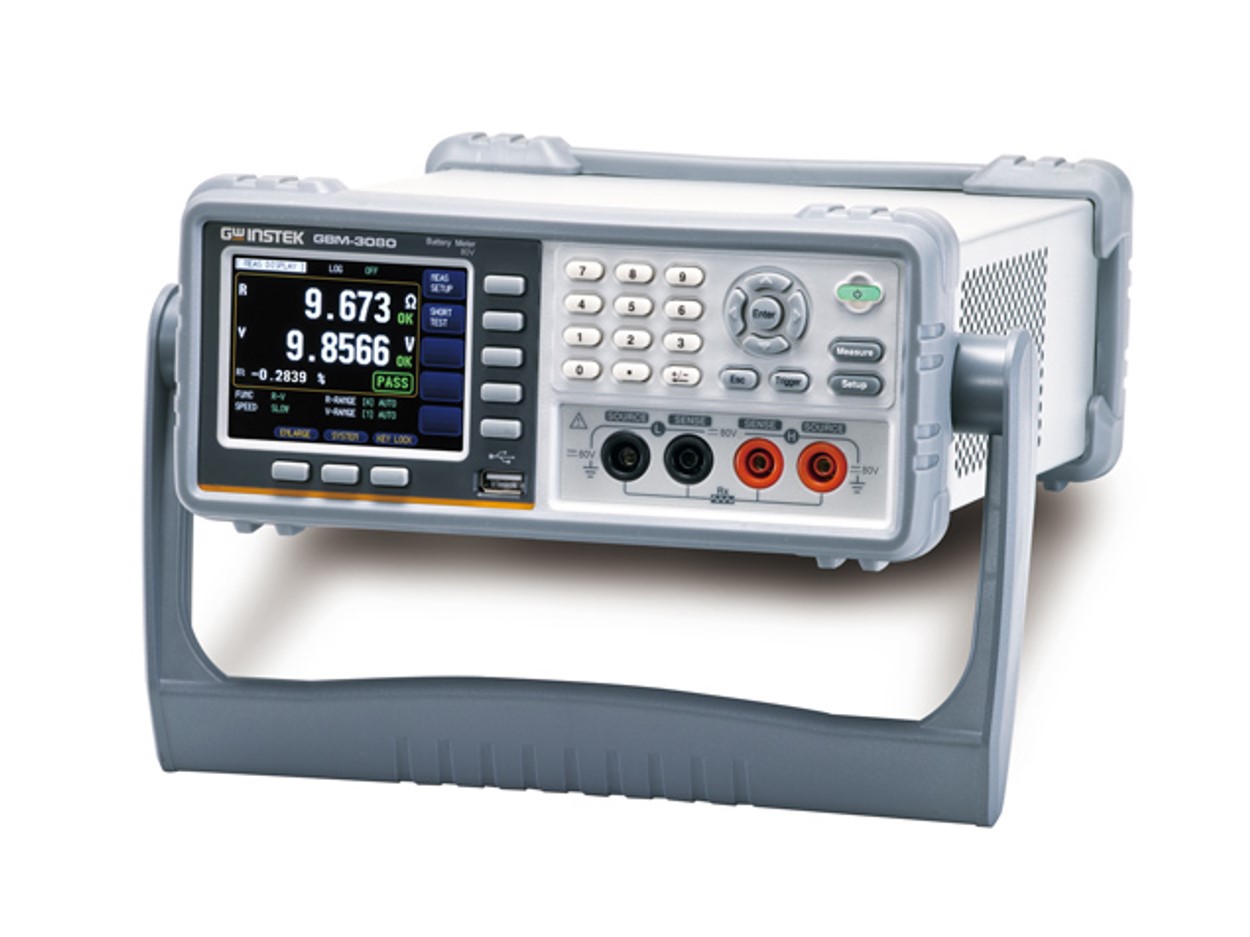

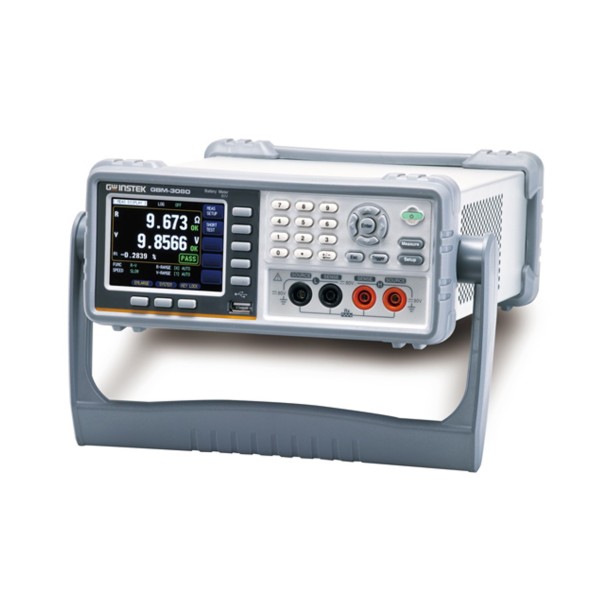

측정 화면과 테스트 단자가 있는 배터리 테스터 사선 모습

속도 선택

측정 속도와
정확도의 관계

시험 속도는 느림 4회/s, 중간 11회/s, 빠름 25회/s, 초고속 60회/s의 4단계이며, 속도가 빠를수록 오차가 커집니다. 내부저항 3 mΩ 범위의 ±0.5 % rdg 뒤에 붙는 자릿수 오차도 저속 10 dgt, 중속 15 dgt, 고속 20 dgt, 초고속 40 dgt로 늘어나므로, 선별 기준값에 가까운 셀은 느린 모드로 다시 측정하세요.

전압 정확도도 저속·중속은 ±0.01 % rdg, 고속은 ±0.05 % rdg, 초고속은 ±0.10 % rdg로 달라집니다. 라인 속도가 중요한 전수 선별에서는 빠른 모드로 1차 판정한 뒤 경계에 있는 셀만 저속으로 재측정하는 2단계 방식을 주로 사용합니다.

4선 프로브 선택과 접촉 감지

기본 구성의 GBM-01 켈빈 클립은 90 V까지, 별매 GBM-02 싱글 핀은 80 V, GBM-03 트윈 핀은 300 V까지 사용합니다. 핀 프로브는 단자 표면에 눌러 접촉하며, 접촉 상태 감지 기능이 단선과 접촉 불량을 표시합니다.

교정 관리

기준 저항 점검과
교정 주기

정확도는 전원 투입 후 30분 이상 예열하고 18~28 °C 환경을 유지한 상태의 값입니다. 쇼트 바 GBM-S1로 영점을 점검하고 기준 저항으로 주기 점검을 함께 하면 라인 간 판정 편차를 관리하기 쉽습니다. 교정 문의는 (주)테솔이 KOLAS 인정 범위 해당 여부를 확인한 뒤 안내합니다.

사용 방법

GBM-3300·GBM-3080 배터리 미터
원격 설정과 판정 명령

GBM-3300과 GBM-3080은 USB 호스트·디바이스, RS-232C, 핸들러를 갖추고 PC에서는 SCPI 명령으로 측정과 양불 판정 한계를 설정합니다. PC용으로 GBM-3000 PC Software가 제공됩니다.

소프트웨어·도구	하는 일
GBM-3000 PC Software	GBM-3000 시리즈용 PC 소프트웨어(V1.11)
LCR-6000/GBM-3000 USB Driver	USB 연결 시 가상 COM 포트로 인식
터미널 프로그램	직렬 포트로 SCPI 명령 전송

처음 연결하는 순서

순서	할 일
1	Measure나 Setup 키 또는 SYSTEM 키로 [SYSTEM CONFIG]를 열고 REMOTE에서 RS232 또는 USB를 선택합니다.
2	통신 속도는 1200~115200 중에서 고르며 PC와 연결할 때는 115200을 권장합니다.
3	USB로 연결했다면 장치 관리자에서 CD의 USB 드라이버를 설치하고 Ports (COM & LPT)의 포트 번호를 확인하세요.
4	터미널 프로그램으로 포트를 열고 :RES:LMT로 판정 상·하한을 설정합니다.
5	자동 분류기와 함께 쓸 때는 후면 핸들러 인터페이스의 HI/OK/LO 판정 출력과 TRIG 입력을 사용하세요.

GBM-3300·3080 SCPI 명령 예시

명령	하는 일
:FUNC RES	측정 기능을 저항으로 설정(:FUNC? 응답 RESISTANCE)
:RES:RANG 300.00E-3	저항 범위를 300 mΩ으로 설정
:RES:LMT 10m, 100m	저항 판정 하한·상한을 10 mΩ, 100 mΩ으로 설정
:DISP:PAGE MSET	측정 설정 화면으로 전환
:RES:LMT:SEQ 1m, 10m	시퀀스 판정 하한·상한을 1 mΩ, 10 mΩ으로 설정

응답 형식과 전체 명령은 GBM-3000 사용자 매뉴얼의 Command List에서 확인하세요.

RS-232C 기본 설정은 패리티 없음, 데이터 8비트, 스톱 1비트, 하드웨어 흐름 제어 끔입니다. PC 쪽 설정을 같게 맞추세요.

사양

전압 범위 비교와
저항 범위별 사양

항목	GBM-3300	GBM-3080
DC 전압 측정 범위	0 ~ 300 V	0 ~ 80 V
전압 범위 0	8 V (±8.08000 V), 분해능 10 µV	8 V (±8.08000 V), 분해능 10 µV
전압 범위 1	80 V (±80.8000 V), 분해능 100 µV	80 V (±80.8000 V), 분해능 100 µV
전압 범위 2	300 V (±303.000 V), 분해능 1 mV	해당 없음

시리즈 공통 사양

항목	사양
AC 저항 측정 범위	0 ~ 3.2 kΩ, 7개 범위
시험 신호	1 kHz (±0.5 Hz) 고정 AC, 4선식
입력 임피던스 (저항)	3 mΩ ~ 300 mΩ 범위 99 kΩ, 3 Ω ~ 3 kΩ 범위 2 MΩ
저항 정확도 범위 0 (저속 / 중속 / 고속 / 초고속)	±0.5 % rdg ± 10 dgt / ± 15 dgt / ± 20 dgt / ± 40 dgt
저항 정확도 범위 1 ~ 6 (저속 / 중속 / 고속 / 초고속)	±0.5 % rdg ± 5 dgt / ± 7 dgt / ± 7 dgt / ±1.0 % rdg ± 8 dgt
저항 온도 계수	범위 0 (±0.05 % rdg ± 1 dgt)/°C, 범위 1 ~ 6 (±0.05 % rdg ± 0.5 dgt)/°C (저속)
전압 정확도	저속·중속 ±0.01 % rdg, 고속 ±0.05 % rdg, 초고속 ±0.10 % rdg (자릿수 오차는 속도에 따라 증가)
전압 온도 계수	저속 (±0.001 % rdg ± 0.5 dgt)/°C
시험 속도	느림 4회/s, 중간 11회/s, 빠름 25회/s, 초고속 60회/s
표시	3.5인치 TFT LCD (320 × 240), 저항 5 digit, 전압 6 digit
범위 선택	자동 범위, 범위 고정(Hold), 공칭 범위(Nom)
판정 (비교기)	ABS, PER, SEQ, 전압·저항 독립 GO/NOGO
접촉 감지	OPEN & WIRE
부저	OFF, Pass, Fail
트리거	INT, EXT
데이터 저장	최대 10,000 로트
인터페이스	USB 호스트, USB 디바이스, RS-232C, 핸들러
정확도 조건	전원 투입 30분 이상, 18 ~ 28 °C
입력 전원	AC 100 ~ 240 V, 50/60 Hz, 10 W
외형 치수 (W×H×D)	264 × 107 × 309 mm
무게	약 2.8 kg

저항 범위별 사양 (두 모델 공통)

범위	최대 표시	분해능	시험 전류	개방 전압 (Vpp 최대)
범위 0	3.1000 mΩ	0.1 µΩ	100 mA	8 V
범위 1	31.000 mΩ	1 µΩ	100 mA	8 V
범위 2	310.00 mΩ	10 µΩ	10 mA	7 V
범위 3	3.1000 Ω	100 µΩ	1 mA	3 V
범위 4	31.000 Ω	1 mΩ	100 µA	2 V
범위 5	310.00 Ω	10 mΩ	10 µA	1.5 V
범위 6	3200.0 Ω	100 mΩ	10 µA	1.5 V

활용 분야

배터리 품질 판정이
필요한 현장

셀 선별 — 단일 셀의 내부저항과 전압을 함께 측정해 팩 조립 전에 특성이 비슷한 셀끼리 묶습니다.
팩 점검 — 완제품 배터리의 단자 전압과 저항을 확인해 접속부 불량을 조기에 찾습니다.
입고 검사 — 납품 로트의 내부저항 분포를 로트 단위로 저장해 품질 이력을 관리합니다.
생산 라인 판정 — 핸들러를 연결해 GO/NOGO 결과로 셀을 자동 분류합니다.

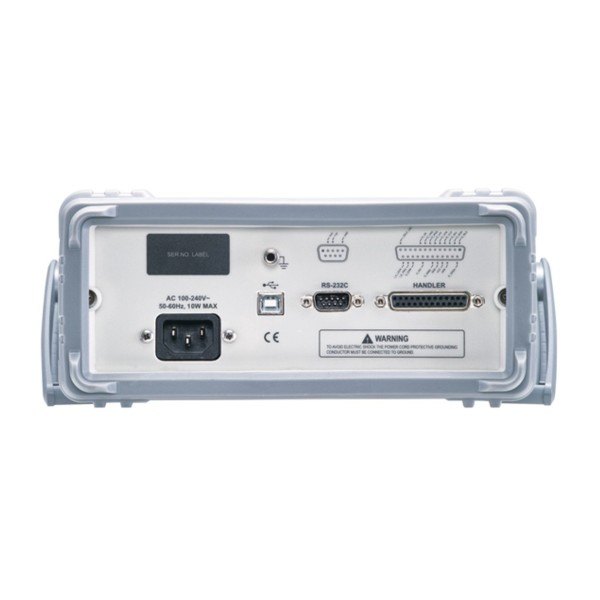

통신 단자와 전원부가 있는 배터리 테스터 후면

선택 가이드

전압 범위별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
소형 셀과 80 V 이하 팩을 측정할 때	GBM-3080	8 V·80 V 두 전압 범위로 구성됩니다.
300 V 이하 팩까지 한 대로 측정할 때	GBM-3300	300 V 범위가 추가되고 GBM-03 프로브를 지원합니다.
EV·PHEV 배터리 팩을 점검할 때	GBM-3100H	0~1000 V DC 범위를 지원하며 1000 V 프로브 GBM-03A를 사용합니다.
배터리 충방전 전류를 함께 기록할 때	PCS-1000I	30 mA~300 A 전류 션트 미터와 병행합니다.

구성·옵션

기본 구성과
별매 프로브

구분	품번	내용
기본 구성	GBM-01	4선 켈빈 클립 테스트 리드, 최대 90 V, 약 1100 mm
기본 구성	—	안전 시트, 전원 코드, CD (사용 설명서, USB 드라이버)
별매	GBM-02	4선 싱글 핀 테스트 프로브, 최대 80 V, 약 1100 mm
별매	GBM-03	4선 트윈 핀 테스트 프로브, 최대 300 V, 약 1400 mm
별매	GBM-S1	쇼트 바 (GBM-02, GBM-03용)
별매	GTL-232 · GTL-246	RS-232C 케이블 · USB 케이블
별매	GRA-422	랙 마운트 키트

GBM-3300·GBM-3080과 함께 보는
배터리·저항 계측기

GBM-3300과 GBM-3080은 무엇이 다릅니까?
측정하는 DC 전압 범위가 다릅니다. GBM-3300은 0~300 V, GBM-3080은 0~80 V이며, 300 V 범위는 GBM-3300에만 있습니다. 내부저항 측정 범위와 정확도는 두 모델이 같습니다.
GBM-3300·GBM-3080의 GO/NOGO 판정 기준은 어떻게 설정합니까?
비교기 모드 ABS, PER, SEQ 중 하나를 선택하고 전압과 저항에 각각 GO/NOGO 기준을 설정합니다. 부저는 Pass나 Fail일 때만 울리도록 지정하며, 판정 결과는 핸들러 신호로도 출력합니다.
GBM-3300·GBM-3080은 측정 속도에 따라 값이 달라집니까?
네, 속도가 빠를수록 오차가 커집니다. 정확도 사양은 저속 기준이므로 선별 기준에 근접한 셀은 저속으로 다시 측정하세요.
GBM-3300·GBM-3080은 기본 구성의 프로브로 충분합니까?
기본으로 GBM-01 켈빈 클립이 포함되며 핀 프로브는 별매입니다. 단자 형상이 핀 접촉에 적합하면 GBM-02(80 V)나 GBM-03(300 V)을 추가하세요.
GBM-3300·GBM-3080을 자동 분류기와 연결할 수 있습니까?
네, 핸들러 인터페이스로 판정 신호를 출력하고 EXT 트리거로 측정 시작을 받습니다. PC 수집은 USB나 RS-232C를 사용합니다.
