Fluke BT510은 정지형 축전지 셀의 내부 저항과 DC·AC 전압, 리플 전압을 한 대로 측정하는 기본형 배터리 분석기(축전지 임피던스 테스터)입니다. UPS·통신·변전소 축전지 뱅크에서 성능이 떨어진 셀을 점검 단계에서 찾아냅니다.

저항은 3 mΩ부터 3000 mΩ까지 네 범위로 나눠 읽고 최소 분해능이 0.001 mΩ이어서 신품 셀과 열화 셀의 작은 차이가 값으로 드러납니다. 전압은 DC·AC 600 V 범위를 갖춰 충전 회로에 남은 AC 성분(리플 전압)까지 같은 장비로 확인할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

0.001 mΩ

최소 저항 분해능

600 V

DC · AC 전압 최대 범위

999개

측정 위치당 기록 수

8시간 이상

리튬이온 배터리 연속 작동

특징

불량 셀을 찾는
네 가지 측정

핵심 특징현장에서 달라지는 점
네 범위 저항 측정3 mΩ에서 3000 mΩ까지 범위를 나눠 읽으므로 셀 크기가 다른 뱅크도 한 장비로 점검하고, 작은 셀의 미세한 저항 변화도 놓치지 않습니다.
배터리 전압 동시 측정내부 저항 테스트 중 셀 전압을 함께 읽으므로 저항과 전압을 따로 측정할 필요가 없습니다.
방전 전압 기록방전 중 지정한 간격으로 전압을 반복 기록하므로 용량 저하를 가늠할 근거 자료가 남습니다.
임계값 판정최대 10세트의 기준으로 통과·경고·실패를 표시해 측정 직후 현장에서 셀 상태를 구분합니다.
스트랩 저항과 리플 전압셀 사이 연결 스트랩의 저항과 충전 회로의 잔류 AC 성분을 따로 측정해 접속 불량과 셀 자체 열화를 구분합니다.
자동 보류·저장판독값이 1초간 안정되면 보류하고 내장 메모리에 저장하므로 셀을 연속으로 측정할 때 기록 누락이 줄어듭니다.

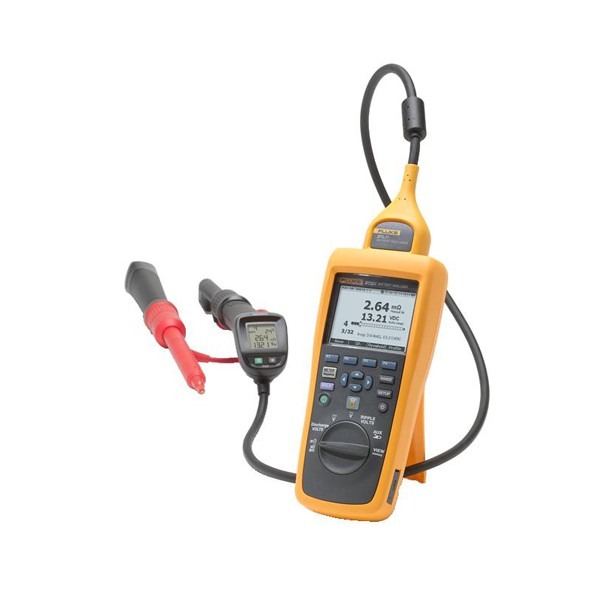

Fluke BT510 - 프로브와 유연 센서가 연결된 배터리 테스터
프로브와 유연 센서가 연결된 배터리 테스터

점검 기준

저항 추세로
불량 셀 판별

시퀀스 모드는 템플릿에 배터리 목록을 미리 등록하고 셀을 차례로 측정하며 전압과 저항을 자동 저장합니다. 프로파일과 템플릿은 각각 100개까지 만들고 하나당 배터리 450개를 담으므로, 대형 UPS 뱅크도 설비별 점검 순서로 나눠 관리할 수 있습니다.

임계값 10세트에 셀 종류별 기준을 입력해 두면 측정 직후 통과·경고·실패가 표시됩니다. 측정 위치마다 999개까지 쌓인 기록은 FlukeView 소프트웨어로 PC에 옮겨 같은 셀의 저항 변화를 추세로 비교하세요. 저항값 하나보다 이전 점검 대비 상승 폭이 불량을 판단하는 근거가 됩니다.

BTL10 기본 리드와 4선식 테스트 핀 세트

기본 구성에는 BTL10 기본 테스트 리드와 4선식 테스트 핀 세트, TL175 TwistGuard 리드가 어댑터와 함께 들어 있습니다. 랙 안쪽처럼 리드가 닿기 어려운 뱅크는 연장 프로브가 있는 BT520을 검토하세요.

교정 관리

추세 비교를 위한
교정 주기

점검 결과를 장기 추세로 비교하려면 분석기 자체의 정확도 이력이 일정해야 합니다. 18 °C 미만이나 28 °C 초과 구간에서는 1 °C당 지정 정확도의 0.1배가 더해지므로 점검 당일 실내 온도를 점검표에 함께 적어 두세요. 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사용 방법

Fluke BT510
배터리 관리 소프트웨어 연결 순서

BT510은 내장 메모리에 저장한 저항·전압 기록을 USB mini 포트로 PC의 배터리 관리 소프트웨어에 옮깁니다. 소프트웨어에서는 같은 셀의 저항 변화를 점검 회차별 추세로 비교하고 펌웨어도 업데이트합니다.

소프트웨어·도구하는 일
Fluke Battery Management Desktop Software (기본 구성)측정 기록 불러오기, 저항 추세 비교, 펌웨어 업그레이드
미니 USB 케이블 (부속품)BT510과 PC 연결
프로파일·템플릿 (본체)배터리 목록 등록과 시퀀스 측정

처음 연결하는 순서

순서할 일
1PC에 Fluke Battery Management Desktop Software를 설치하고 실행합니다.
2BT510을 충전된 상태로 켜고 미니 USB 케이블로 PC와 연결하세요.
3소프트웨어의 File 메뉴에서 BT500에 연결하고 표시된 COM 포트를 선택합니다.
4내장 메모리의 측정 기록을 불러와 셀별 저항 변화를 이전 점검과 비교하세요.

펌웨어 업그레이드는 Settings의 firmware upgrade에서 .tgz 파일을 지정해 실행하며 약 20분이 걸립니다. 끝날 때까지 케이블을 분리하지 마세요.

사양

Fluke BT510
상세 측정 사양

항목사양
배터리 저항 3 mΩ 범위분해능 0.001 mΩ · 정확도 1 % + 8
배터리 저항 30 mΩ 범위분해능 0.01 mΩ · 정확도 0.8 % + 6
배터리 저항 300 mΩ 범위분해능 0.1 mΩ · 정확도 0.8 % + 6
배터리 저항 3000 mΩ 범위분해능 1 mΩ · 정확도 0.8 % + 6
저항 측정 방식AC 주입, 1 kHz에서 소스 신호 100 mA 미만 (스트랩 저항 측정에도 같은 범위 적용)
DC 전압 6 V / 60 V / 600 V 범위분해능 0.001 V / 0.01 V / 0.1 V · 정확도 0.09 % + 5
DC 전압 1000 V 범위미지원
AC 전압600 V 범위 · 분해능 0.1 V · 45~500 Hz(800 Hz 필터) · 정확도 2 % + 10 · 트리거 레벨 10 mV
주파수500 Hz 범위 · 분해능 0.1 Hz · 정확도 0.5 % + 8
리플 전압600 mV 범위 분해능 0.1 mV 정확도 3 % + 20 / 6000 mV 범위 분해능 1 mV 정확도 3 % + 10 (최대 20 kHz)
온도 · 전류 · 무선미지원(BT521 구성에서 지원)
측정 기능배터리 저항, 배터리 전압, DC 전압, AC 전압·주파수, 리플 전압, 스트랩 저항, DMM 모드, 시퀀스 모드, 방전 측정 모드, 자동 측정 저장, 메모리 보기
임계값 판정최대 10세트, 통과·경고·실패 표시
자동 보류·저장판독값이 1초간 안정되면 자동 보류 후 저장
메모리측정 모드 위치당 999개 기록(시간 스탬프 포함) / 시퀀스 모드 프로파일 100개와 템플릿 100개(각 배터리 450개)
화면 크기7.7 × 5.6 cm
배터리BP500 리튬이온 7.4 V · 3000 mAh, 연속 8시간 이상
인터페이스USB mini
크기22 × 10.3 × 5.8 cm
무게850 g
보증3년
작동 온도0~40 °C
보관 온도-20~50 °C
충전 온도리튬이온 배터리 0~40 °C
작동 습도비응축 · 10~30 °C에서 80 % RH 이하 · 30~40 °C에서 75 % RH 이하
작동 고도해발 2000 m
보관 고도해발 12,000 m
온도 계수28 °C 초과 또는 18 °C 미만에서 1 °C당 지정 정확도 × 0.1 추가
낙하 시험1 m
진동 규격MIL-PRF-28800F Class 2
오염 등급2
안전 · 보호 등급600 V CAT III · IP40
EMC 규격IEC 61326
배터리 규격UN38.3 · UL2054 · IEC 62133

활용 분야

정지형 축전지를
관리하는 현장

  • UPS 축전지 — 정전에 대비한 축전지 뱅크의 셀별 저항과 전압을 정기적으로 점검합니다.
  • 통신 설비 — 정지형 축전지의 저항과 전압을 관리해 교체 대상 셀을 선별합니다.
  • 변전소 제어 전원 — 제어용 축전지의 저항과 전압을 확인해 불량 셀을 조기에 찾습니다.
  • 정기 점검 기록 — 배터리 추세를 기록하고 이전 값과 비교해 열화 속도를 파악합니다.

선택 가이드

점검 방식별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
기본 저항·전압 점검만 필요할 때BT510기본 리드 세트로 저항·전압·리플을 모두 측정하므로 일반 정기 점검에는 이 구성으로 충분합니다.
랙 안쪽의 떨어진 셀을 측정할 때BT520연장대가 달린 BTL20 프로브 세트가 더해져 랙 안쪽 셀까지 손이 닿습니다.
온도·전류·무선까지 기록할 때BT521음극 단자 온도와 i410 전류 클램프, 1000 V DC 범위, 무선 통신이 더해져 셀 상태를 한 기록에 묶어 남깁니다.
단자 간격이 좁은 랙을 측정할 때BT520ANG수평에서 20° 꺾인 앵글 프로브가 좁은 단자 사이로 비스듬히 들어갑니다.

구성·옵션

BT510 기본 구성과
상위 모델 차이

구분내용
기본 구성분석기, 4선식 테스트 핀 세트, BTL10 기본 테스트 리드, TL175 TwistGuard 리드(어댑터 포함), BP500 리튬이온 배터리, BC500 충전기, FlukeView 배터리 관리 소프트웨어, 소프트 케이스
부속품미니 USB 케이블, 어깨 스트랩, 벨트 스트랩, 자석형 걸이 스트랩, 배터리 태그, 예비 퓨즈 2개, 제로 Ohm 교정 저항기
모델별 추가 구성BT520은 BTL20 프로브 세트, BT521은 BTL21 프로브와 i410 전류 클램프가 더해집니다.

관련 제품

BT510과 비교할
Fluke 배터리 분석기
