Fluke BT520ANG 배터리 테스터

MODEL: Fluke BT520ANG
브랜드: FLUKE

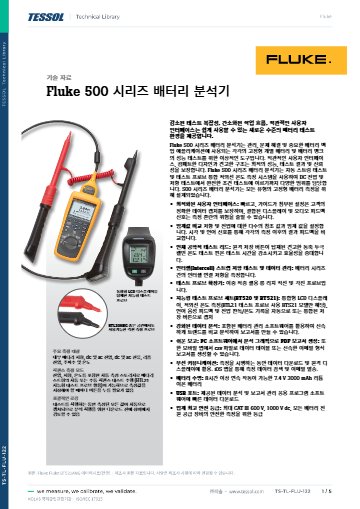

제품 자료: 데이터시트(한글)

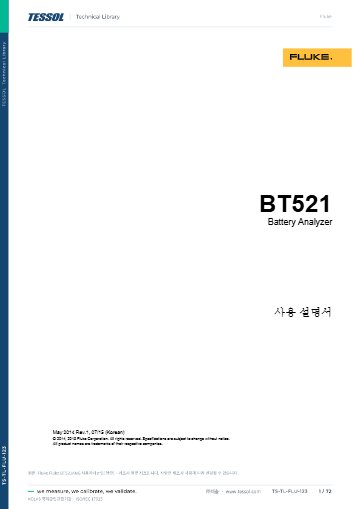

사용자매뉴얼(한글)

2024 FLUKE Catalogue

제품문의 구매하기

단자 간격이 좁은 랙의 셀을
앵글 프로브로 점검하는 분석기

Fluke BT520ANG 앵글 프로브 배터리 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke BT520ANG는 수평에서 20° 꺾인 BTL20ANG 앵글 프로브로 단자 간격이 좁은 축전지 랙의 셀까지 접근해 내부 저항, 전압, 리플 전압을 측정하는 배터리 분석기(정지형 축전지 임피던스 테스터)입니다.

프로브 간격은 10.1 cm(접힘)에서 109.2 cm(펼침)까지 늘어나고, 전체 길이는 긴 프로브 242.2 cm, 짧은 프로브 216.8 cm입니다. 셀 사이 거리가 다른 뱅크도 같은 프로브로 접근할 수 있으며, 3 mΩ 범위에서 0.001 mΩ 분해능으로 저항을 읽고 600 V까지 전압을 측정하는 본체는 BT520과 같습니다. (주)테솔이 국내에 공식 공급합니다.

20°

프로브 팁 각도(수평 기준)

10.1~109.2 cm

프로브 간격, 접힘~펼침

242.2 cm

긴 프로브 전체 길이

216.8 cm

짧은 프로브 전체 길이

특징

꺾인 팁으로
좁은 단자 접근

핵심 특징	현장에서 달라지는 점
20° 앵글 팁	수평에서 꺾인 팁이 인접 셀 사이로 들어가 직선 프로브로 닿지 않던 단자를 측정합니다.
긴 프로브와 짧은 프로브	전체 길이 242.2 cm와 216.8 cm 두 종류가 있어 랙 구조에 맞춰 고를 수 있습니다.
프로브 간격 10.1~109.2 cm	접힘에서 펼침까지 간격이 늘어나므로 셀 사이 거리가 달라도 한 번의 이동으로 두 단자를 짚습니다.
자동 스트링 테스트	여러 셀을 이어서 측정해 스트링 단위 점검 시간을 줄입니다.
방전 전압과 임계값 판정	방전 전압을 반복 기록하고 10세트 기준으로 통과·경고·실패를 표시해 측정 직후 셀 상태를 나눌 수 있습니다.
자동 보류·저장과 PC 연동	판독값이 1초간 안정되면 자동으로 보류·저장되고, 기록은 FlukeView 소프트웨어로 PC에 옮길 수 있습니다.

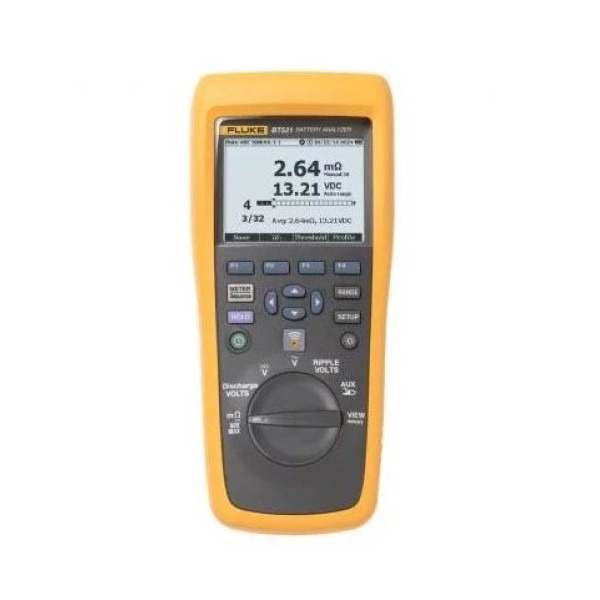

측정 값이 표시된 화면과 로터리 스위치가 보이는 본체

앵글 프로브

좁은 단자에
접근하는 방법

BTL20ANG의 팁은 수평에서 20° 꺾여 있어, 셀 사이 틈이 좁은 랙에서도 프로브가 단자 위로 곧게 서지 않고 비스듬히 들어갑니다. 지능형 프로브와 익스텐더가 함께 들어 있어 접촉 상태를 확인하면서 측정할 수 있습니다.

긴 프로브와 짧은 프로브 가운데 랙 높이와 작업 자세에 맞는 쪽을 고를 수 있습니다. 온도 센서는 없으므로 셀 온도를 같은 기록에 남기려면 BT521 구성을 검토하세요.

BTL20ANG 앵글 프로브 세트

BTL20ANG 프로브 세트는 익스텐더와 각진 팁을 내장하고 긴 프로브 242.2 cm, 짧은 프로브 216.8 cm로 구성됩니다. 팁 각도는 수평에서 20°입니다.

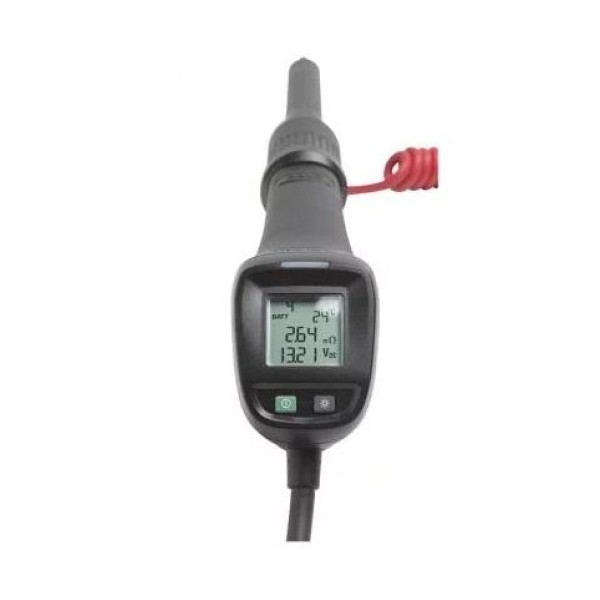

표시창이 달린 핸드헬드 측정 프로브 모습

교정 관리

프로브 길이와
교정 주기

긴 프로브를 사용할 때 접촉 상태를 점검표에 함께 적어 두면, 같은 셀의 추세를 비교할 때 측정 조건 차이를 가려낼 수 있습니다. 분석기 자체의 교정 주기도 함께 관리하세요. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 정리해 안내해 드립니다.

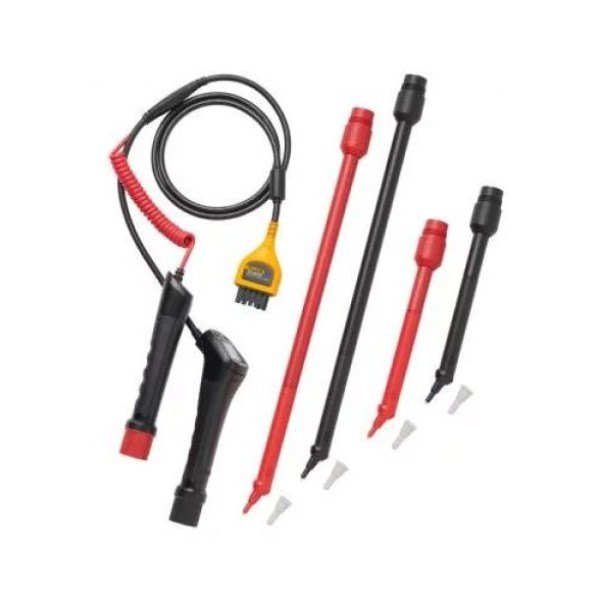

측정 프로브와 테스트 리드, 교체 팁 구성품

사용 방법

Fluke BT520ANG
측정 기록을 PC로 옮기는 순서

BT520ANG는 AutoHold로 1초간 안정된 판독값을 자동 저장하고, USB mini 포트로 PC의 FlukeView 배터리 관리 소프트웨어에 기록을 옮깁니다. 소프트웨어에서는 셀별 결과를 비교하고 추세를 분석하며 분석기 펌웨어도 업그레이드합니다.

소프트웨어·도구	하는 일
FlukeView 배터리 관리 소프트웨어 (기본 구성)	측정 기록 가져오기, 결과 비교, 추세 분석
펌웨어 업그레이드 (소프트웨어 Settings 메뉴)	분석기 펌웨어를 .tgz 파일로 갱신
시퀀스 모드 프로파일·템플릿 (본체)	배터리 목록 등록과 순차 측정

처음 연결하는 순서

순서	할 일
1	PC에 배터리 관리 소프트웨어를 설치하고 실행합니다.
2	BT520ANG를 충전된 상태로 켜고 미니 USB 케이블로 PC와 연결하세요.
3	소프트웨어의 File 메뉴에서 BT500에 연결하고 강조 표시된 COM 포트를 선택합니다.
4	내장 메모리의 측정 기록을 가져와 같은 셀의 저항 변화를 이전 점검과 비교하세요.

펌웨어 업그레이드는 약 20분이 걸립니다. 업그레이드가 끝날 때까지 분석기를 PC에서 분리하지 마세요.

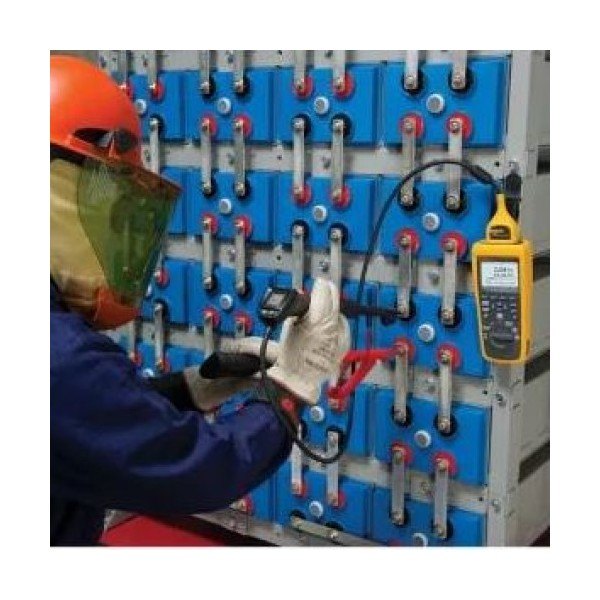

작업자가 배터리 셀 단자를 프로브로 측정하는 모습

사양

BT520ANG
앵글 프로브와 측정 사양

항목	사양
BTL20ANG 프로브	긴 프로브 242.2 cm · 짧은 프로브 216.8 cm(전체 길이) · 간격 10.1 cm(접힘)~109.2 cm(펼침) · 팁 각도 수평에서 20°
온도 센서	없음(BTL20ANG 프로브)
배터리 저항 3 mΩ 범위	분해능 0.001 mΩ · 정확도 1 % + 68
배터리 저항 30 mΩ 범위	분해능 0.01 mΩ · 정확도 0.8 % + 12
배터리 저항 300 mΩ 범위	분해능 0.1 mΩ · 정확도 0.8 % + 6
배터리 저항 3000 mΩ 범위	분해능 1 mΩ · 정확도 0.8 % + 6
저항 측정 방식	AC 주입, 1 kHz에서 소스 신호 100 mA 미만 (스트랩 저항 측정에도 같은 범위 적용)
DC 전압 6 V / 60 V / 600 V 범위	분해능 0.001 V / 0.01 V / 0.1 V · 정확도 0.09 % + 5
DC 전압 1000 V 범위	미지원
AC 전압	600 V 범위 · 분해능 0.1 V · 45~500 Hz(800 Hz 필터) · 정확도 2 % + 10 · 트리거 레벨 10 mV
주파수	500 Hz 범위 · 분해능 0.1 Hz · 정확도 0.5 % + 8
리플 전압	600 mV 범위 분해능 0.1 mV 정확도 3 % + 20 / 6000 mV 범위 분해능 1 mV 정확도 3 % + 10 (최대 20 kHz)
측정 기능	배터리 저항, 배터리 전압, DC 전압, AC 전압·주파수, 리플 전압, 스트랩 저항, DMM 모드, 시퀀스 모드, 방전 측정 모드, 자동 측정 저장, 메모리 보기
임계값 판정	최대 10세트, 통과·경고·실패 표시
자동 보류·저장	판독값이 1초간 안정되면 자동 보류 후 저장
메모리	측정 모드 위치당 999개 기록(시간 스탬프 포함) / 시퀀스 모드 프로파일 100개와 템플릿 100개(각 배터리 450개)
화면 크기	7.7 × 5.6 cm
배터리	BP500 리튬이온 7.4 V · 3000 mAh, 연속 8시간 이상
인터페이스	USB mini
크기	22 × 10.3 × 5.8 cm
무게	850 g
보증	3년
작동 온도	0~40 °C
보관 온도	-20~50 °C
충전 온도	리튬이온 배터리 0~40 °C
작동 습도	비응축 · 10~30 °C에서 80 % RH 이하 · 30~40 °C에서 75 % RH 이하
작동 고도	해발 2000 m
보관 고도	해발 12,000 m
온도 계수	28 °C 초과 또는 18 °C 미만에서 1 °C당 지정 정확도 × 0.1 추가
낙하 시험	1 m
진동 규격	MIL-PRF-28800F Class 2
오염 등급	2
안전 · 보호 등급	600 V CAT III · IP40
EMC 규격	IEC 61326
배터리 규격	UN38.3 · UL2054 · IEC 62133

활용 분야

단자가 밀집한
축전지 현장

랙 점검 — 단자 간격이 좁은 축전지 랙의 셀을 앵글 프로브로 측정합니다.
UPS 축전지 — 정전 대비용 축전지 뱅크의 셀 저항과 전압을 점검합니다.
통신 설비 — 촘촘히 배열된 정지형 축전지를 정기적으로 관리합니다.
변전소 축전지 — 좁게 붙은 셀 단자 사이로 프로브를 넣어 셀별 저항을 기록합니다.

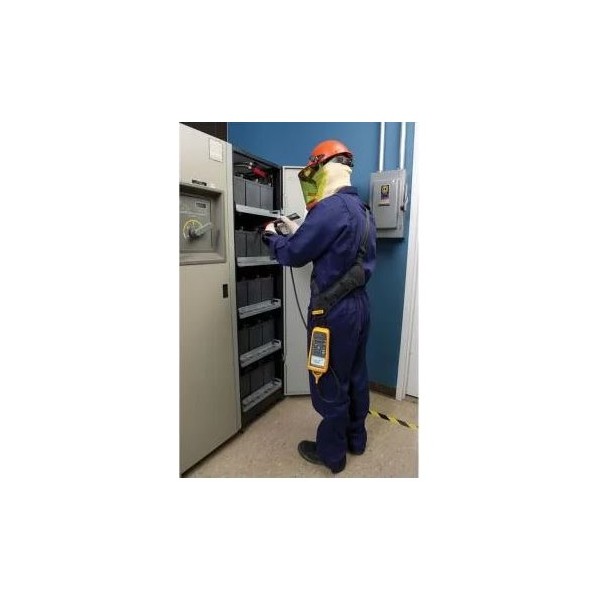

배터리 설비 앞에서 점검하는 작업자 모습

선택 가이드

단자 간격별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
좁은 단자 간격에서 측정할 때	BT520ANG	수평에서 20° 꺾인 BTL20ANG 앵글 프로브가 좁은 단자 사이로 비스듬히 들어갑니다.
직선 프로브로 충분할 때	BT520	연장대 포함 BTL20 직선 프로브로 떨어진 셀까지 접근하므로 단자 간격이 넉넉한 랙에 맞습니다.
온도 센서가 필요할 때	BT521	BTL21 프로브의 음극 단자 온도 센서로 셀 온도를 저항과 함께 기록합니다.
기본 리드 세트만 필요할 때	BT510	기본 리드 세트만 갖춘 기본형이라 프로브 연장이 필요 없는 현장에 알맞습니다.

구성·옵션

BT520ANG 구성과
BTL20ANG 프로브 세트

구분	내용
기본 구성	분석기, 4선식 테스트 핀 세트, BTL10 기본 테스트 리드, TL175 TwistGuard 리드(어댑터 포함), BTL20ANG 지능형 프로브 세트(익스텐더 · 각진 팁 내장), BP500 리튬이온 배터리, BC500 충전기, FlukeView 배터리 관리 소프트웨어, 소프트 케이스
프로브	긴 프로브 242.2 cm, 짧은 프로브 216.8 cm
부속품	미니 USB 케이블, 어깨 스트랩, 벨트 스트랩, 자석형 걸이 스트랩, 배터리 태그, 예비 퓨즈 2개, 제로 Ohm 교정 저항기

BT520ANG와 비교할
배터리 분석기

BT520ANG는 BT520과 구성이 어떻게 다릅니까?
프로브가 다릅니다. BT520ANG는 앵글형 BTL20ANG 프로브로 구성되며, 팁이 수평에서 20° 꺾여 좁은 단자에 접근하기 쉽습니다.
BT520ANG의 저항 정확도는 BT520과 같습니까?
범위에 따라 다릅니다. 3 mΩ·30 mΩ 범위는 각각 1 % + 68, 0.8 % + 12이고, 300 mΩ·3000 mΩ 범위는 BT520과 같은 0.8 % + 6입니다.
BT520ANG에 온도 센서가 있습니까?
아닙니다. BTL20ANG 프로브에는 온도 센서가 없습니다. 온도가 필요하면 BTL21 프로브가 있는 BT521을 선택하세요.
BT520ANG도 교정을 받을 수 있습니까?
네, BT520ANG 교정 상담을 받습니다. KOLAS 인정 범위 안에서 교정 방법과 일정을 확인해 알려 드립니다.
