Fluke BT521ANG 배터리 테스터

MODEL: Fluke BT521ANG
브랜드: FLUKE

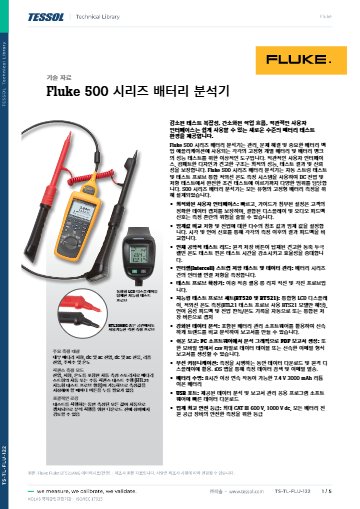

제품 자료: 데이터시트(한글)

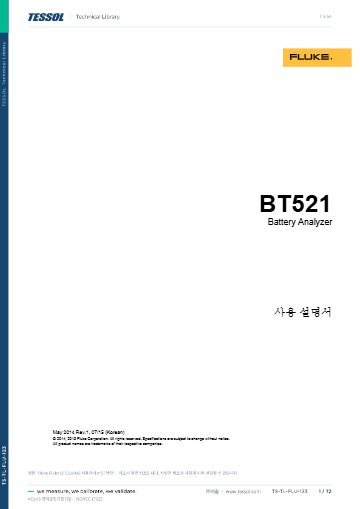

사용자매뉴얼(한글)

2024 FLUKE Catalogue

제품문의 구매하기

좁은 랙의 셀 저항부터
스트링 전압까지 점검하는 분석기

Fluke BT521ANG 앵글 프로브 고급형 배터리 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke BT521ANG는 수평에서 20° 꺾인 BTL20ANG 앵글 프로브에 DC 1000 V 범위를 더한 고급형 배터리 분석기(정지형 축전지 임피던스 테스터)로, 조밀하게 배열된 축전지 랙의 셀 저항과 높은 DC 전압 구간을 한 장비로 점검합니다.

1000 V DC 범위는 1 V 분해능에 0.09 % + 5 정확도로 6 V·60 V·600 V 범위와 같은 기준을 적용하므로, 셀 전압부터 스트링 전체 전압까지 범위만 바꿔 이어서 측정할 수 있습니다. 배터리는 7.4 V·3000 mAh 리튬이온으로 8시간 이상 연속 작동합니다. (주)테솔이 국내에 공식 공급합니다.

1000 V

DC 전압 최대 범위

20°

앵글 프로브 팁 각도

0.001 mΩ

3 mΩ 범위 분해능

999개

측정 위치당 기록 수

특징

앵글 프로브에
1000 V DC 범위

핵심 특징	현장에서 달라지는 점
앵글 프로브	팁이 수평에서 20° 꺾여 있어 좁은 단자 사이에서도 셀을 측정합니다.
네 범위 저항 측정	3 mΩ부터 3000 mΩ까지 범위를 나눠 측정하므로 셀 크기에 맞는 분해능으로 읽을 수 있습니다.
1000 V DC 범위	BT521과 BT521ANG에서 1000 V DC까지 측정해 스트링 전압 확인을 같은 장비로 마칩니다.
위치별 기록	측정 위치마다 999개까지 저장하고 시퀀스 모드 프로파일로 점검 순서를 관리합니다.
자동 보류·저장과 임계값 판정	판독값이 1초간 안정되면 저장하고 10세트 기준으로 통과·경고·실패를 표시합니다.
스트랩 저항과 리플 전압	셀 사이 연결 부위 저항과 정류 후 남은 교류 성분을 600 mV·6000 mV 범위로 측정합니다.

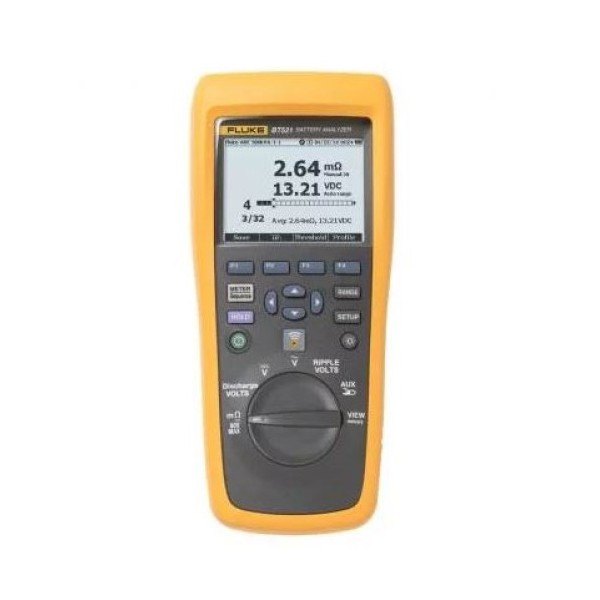

측정 값이 표시된 화면과 로터리 스위치가 보이는 본체

전압 범위

셀 전압에서
스트링 전압까지

DC 전압은 6 V, 60 V, 600 V, 1000 V 네 범위가 있고 분해능이 각각 0.001 V, 0.01 V, 0.1 V, 1 V입니다. 셀 단위 점검은 낮은 범위로 하고, 직렬로 연결된 스트링 전체 전압은 1000 V 범위로 바꿔 같은 리드 위치에서 이어서 측정하세요.

BTL20ANG에는 온도 센서가 없으므로 셀 온도가 점검 항목에 들어 있다면 BTL21 프로브가 있는 BT521을 선택하세요. 앵글 프로브가 필요한 랙 구조에서 높은 DC 전압까지 확인해야 한다면 이 모델이 맞습니다.

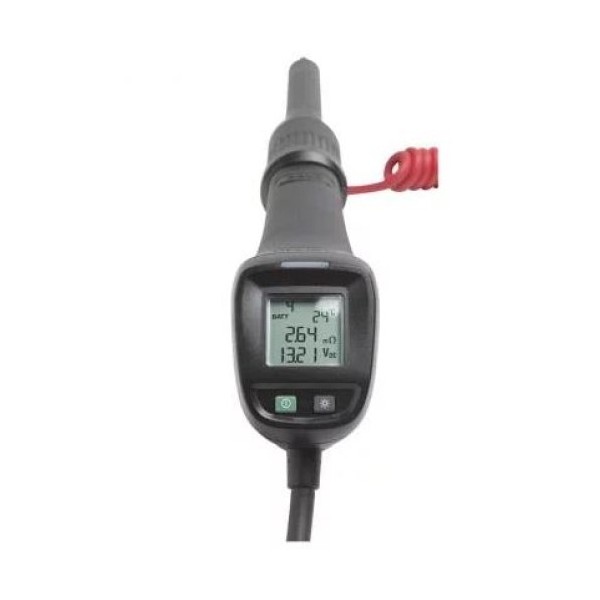

BTL20ANG 앵글 프로브 세트

BTL20ANG 프로브 세트는 익스텐더와 각진 팁을 내장하고 긴 프로브 242.2 cm, 짧은 프로브 216.8 cm로 구성됩니다. 팁 각도는 수평에서 20°, 프로브 간격은 접힘 10.1 cm에서 펼침 109.2 cm입니다.

교정 관리

고전압 범위의
교정 주기

높은 DC 전압 범위를 사용하는 만큼 범위별 정확도 이력이 점검 기록의 근거가 됩니다. 18 °C 미만이나 28 °C 초과 구간에서 측정했다면 온도 계수 조건에 해당하므로 점검표에 따로 표시하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 범위별 교정 방법과 일정을 안내해 드립니다.

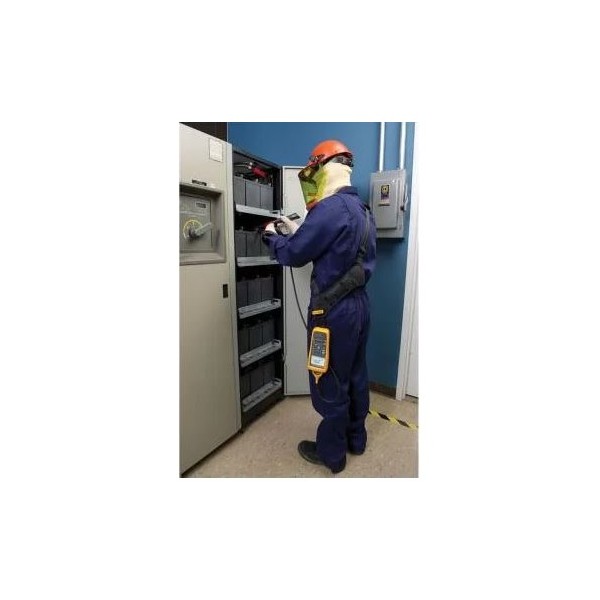

배터리 설비 앞에서 점검하는 작업자 모습

사양

1000 V 범위를 갖춘
BT521ANG 측정 사양

항목	사양
BTL20ANG 프로브	긴 프로브 242.2 cm · 짧은 프로브 216.8 cm(전체 길이) · 간격 10.1 cm(접힘)~109.2 cm(펼침) · 팁 각도 수평에서 20°
온도 센서	없음(BTL20ANG 프로브). 온도 측정은 BTL21 프로브가 있는 BT521 구성에서 지원
배터리 저항 3 mΩ 범위	분해능 0.001 mΩ · 정확도 1 % + 68
배터리 저항 30 mΩ 범위	분해능 0.01 mΩ · 정확도 0.8 % + 12
배터리 저항 300 mΩ 범위	분해능 0.1 mΩ · 정확도 0.8 % + 6
배터리 저항 3000 mΩ 범위	분해능 1 mΩ · 정확도 0.8 % + 6
저항 측정 방식	AC 주입, 1 kHz에서 소스 신호 100 mA 미만 (스트랩 저항 측정에도 같은 범위 적용)
DC 전압 6 V / 60 V / 600 V 범위	분해능 0.001 V / 0.01 V / 0.1 V · 정확도 0.09 % + 5
DC 전압 1000 V 범위	분해능 1 V · 정확도 0.09 % + 5
AC 전압	600 V 범위 · 분해능 0.1 V · 45~500 Hz(800 Hz 필터) · 정확도 2 % + 10 · 트리거 레벨 10 mV
주파수	500 Hz 범위 · 분해능 0.1 Hz · 정확도 0.5 % + 8
리플 전압	600 mV 범위 분해능 0.1 mV 정확도 3 % + 20 / 6000 mV 범위 분해능 1 mV 정확도 3 % + 10 (최대 20 kHz)
측정 기능	배터리 저항, 배터리 전압, DC 전압, AC 전압·주파수, 리플 전압, 스트랩 저항, DMM 모드, 시퀀스 모드, 방전 측정 모드, 자동 측정 저장, 메모리 보기
임계값 판정	최대 10세트, 통과·경고·실패 표시
자동 보류·저장	판독값이 1초간 안정되면 자동 보류 후 저장
메모리	측정 모드 위치당 999개 기록(시간 스탬프 포함) / 시퀀스 모드 프로파일 100개와 템플릿 100개(각 배터리 450개)
화면 크기	7.7 × 5.6 cm
배터리	BP500 리튬이온 7.4 V · 3000 mAh, 연속 8시간 이상
인터페이스	USB mini
크기	22 × 10.3 × 5.8 cm
무게	850 g
보증	3년
작동 온도	0~40 °C
보관 온도	-20~50 °C
충전 온도	리튬이온 배터리 0~40 °C
작동 습도	비응축 · 10~30 °C에서 80 % RH 이하 · 30~40 °C에서 75 % RH 이하
작동 고도	해발 2000 m
보관 고도	해발 12,000 m
온도 계수	28 °C 초과 또는 18 °C 미만에서 1 °C당 지정 정확도 × 0.1 추가
낙하 시험	1 m
진동 규격	MIL-PRF-28800F Class 2
오염 등급	2
안전 · 보호 등급	600 V CAT III · IP40
EMC 규격	IEC 61326
배터리 규격	UN38.3 · UL2054 · IEC 62133

활용 분야

밀집 랙과 고전압
스트링 점검 현장

UPS 배터리 뱅크 — 정전에 대비한 축전지의 셀 상태를 주기적으로 점검합니다.
통신 설비 — 기지국과 교환기 축전지의 저항 변화를 기록합니다.
변전소 제어 전원 — 직류 전원에 사용하는 축전지의 상태를 점검합니다.
정기 점검 기록 — 시퀀스 모드로 배터리 시리즈를 차례로 기록합니다.
충전 회로 점검 — 정류된 전압의 리플 성분을 측정합니다.

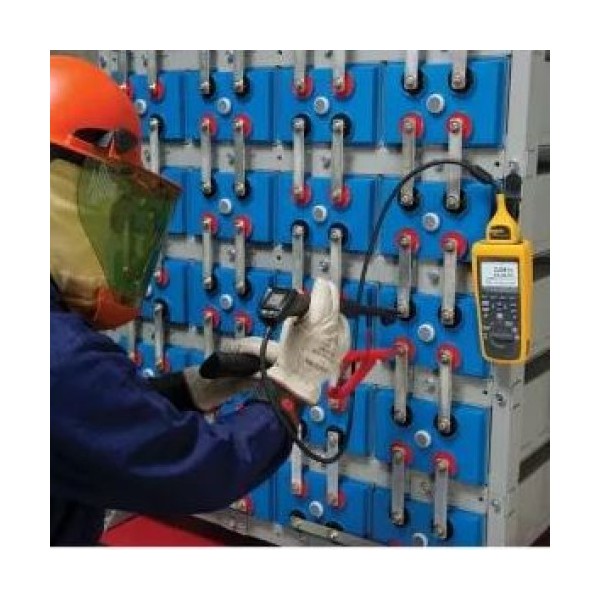

작업자가 배터리 셀 단자를 프로브로 측정하는 모습

선택 가이드

프로브와 전압 범위별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
좁은 단자와 DC 1000 V 범위가 모두 필요할 때	BT521ANG	앵글 프로브 BTL20ANG와 1000 V DC 범위를 함께 갖춰 좁은 랙의 셀과 스트링 전압을 한 장비로 점검합니다.
셀 온도도 함께 측정할 때	BT521	온도 센서가 내장된 BTL21 프로브로 셀 저항과 온도를 함께 기록합니다.
앵글 프로브만 필요하고 1000 V 범위는 필요 없을 때	BT520ANG	같은 앵글 프로브를 쓰되 DC 전압은 600 V 범위까지라, 스트링 전압 확인이 필요 없는 현장에 맞습니다.

표시창이 달린 핸드헬드 측정 프로브 모습

구성·옵션

BT521ANG 기본 구성과
앵글 프로브

구분	내용
기본 구성	BT521ANG 배터리 분석기, BTL20ANG 앵글 프로브 세트(온도 센서 없음)
온도 측정이 필요할 때	BT521, BTL21 프로브 세트

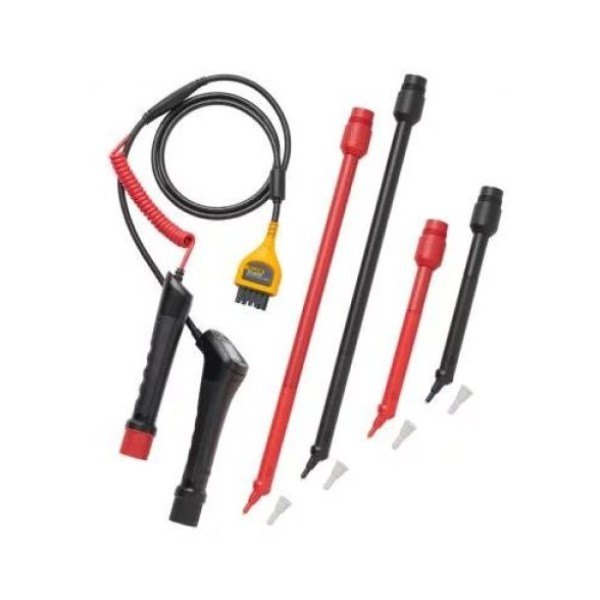

측정 프로브와 테스트 리드, 교체 팁 구성품

BT521ANG와 함께 보는
Fluke 배터리 분석기

BT521ANG는 BT521과 구성이 어떻게 다릅니까?
프로브가 앵글형인 BTL20ANG입니다. 팁이 수평에서 20° 꺾여 좁은 단자에 접근하기 쉽고, BTL20ANG에는 온도 센서가 없습니다.
BT521ANG와 BT520ANG는 무엇이 다릅니까?
BT521ANG에는 1000 V DC 범위가 더해집니다. 앵글 프로브는 두 모델이 같습니다.
1000 V DC 범위는 어느 모델에 있습니까?
BT521과 BT521ANG에 있습니다. 6 V, 60 V, 600 V 범위는 이 계열 모든 모델에 있습니다.
BT521ANG도 교정을 맡길 수 있습니까?
네, 1000 V DC 범위를 포함해 KOLAS 인정 범위에서 교정할 수 있는 항목을 확인하고 일정을 안내해 드립니다.

Fluke BT521ANG 배터리 테스터

좁은 랙의 셀 저항부터
스트링 전압까지 점검하는 분석기
