셀 저항을 온도·전류와 함께
기록하는 고급형 배터리 분석기

Fluke BT521 고급형 배터리 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke BT521은 BTL21 프로브의 음극 단자 온도 센서와 i410 전류 클램프 입력, 1000 V DC 범위, 무선 통신을 갖춘 고급형 배터리 분석기(정지형 축전지 임피던스 테스터)입니다. 셀 저항을 온도·전류와 같은 기록에 묶어 열화 원인을 좁힐 수 있습니다.

음극 단자 온도는 0~60 °C 범위를 1 °C 분해능, 2 °C 정확도로 읽고, 전류는 i410 클램프로 400 A까지 3.5 % + 2 정확도로 측정합니다. 저항이 높은 셀이 과열 때문인지 충전 전류 때문인지 같은 점검에서 구분할 수 있고, 측정 결과는 무선으로 모바일 앱에 보냅니다. (주)테솔이 국내에 공식 공급합니다.

0~60 °C

음극 단자 온도 측정 범위

400 A

i410 클램프 전류 범위

1000 V

DC 전압 최대 범위

무선

모바일 앱 데이터 전송

특징

온도·전류·무선을
더한 고급형

핵심 특징	현장에서 달라지는 점
음극 단자 온도	BTL21 프로브의 센서가 음극 단자 온도를 읽으므로 저항 이상이 발열과 겹치는지 같은 기록에서 비교합니다.
i410 클램프 전류 측정	DC·AC 전류를 400 A 범위까지 측정해 충전 전류와 부하 전류를 셀 저항과 함께 기록합니다.
1000 V DC 범위	스트링 전체 전압까지 같은 장비로 측정하므로 셀 점검과 스트링 확인을 이어서 진행합니다.
무선 통신	전용 모바일 앱으로 프로파일을 열람하고 결과를 .csv로 이메일 전송해 현장에서 바로 공유합니다.
방전 전압과 스트랩 저항	방전 중 전압을 반복 기록하고 셀 사이 스트랩 저항을 측정해 용량 저하와 접속 불량을 구분합니다.
임계값 판정과 자동 저장	10세트 기준으로 통과·경고·실패를 표시하고 판독값이 1초간 안정되면 자동 저장해 기록 누락을 줄입니다.

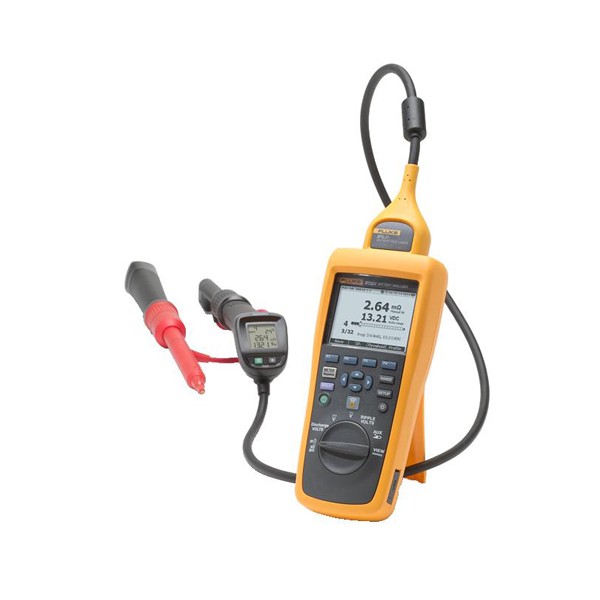

프로브와 유연 센서가 연결된 배터리 테스터

복합 측정

저항·온도·전류를
한 번에 연결

BTL21 프로브는 연장대와 LCD·스피커 피드백을 갖추고 적외선 온도 센서로 음극 배터리 포스트 온도를 측정합니다. 저항 측정과 같은 접촉 동작으로 온도가 함께 기록되므로, 셀마다 따로 온도를 측정하는 작업이 줄어듭니다.

i410 AC/DC 전류 클램프를 입력에 연결하면 충전 회로나 부하 회로의 전류를 400 A까지 측정합니다. 모바일 앱에서는 프로파일을 열람하고 결과를 .csv 파일로 보낼 수 있습니다.

BTL21 프로브와 i410 전류 클램프

BTL21 프로브 세트는 확장기와 온도 센서를 내장하고, i410 클램프는 구성에 포함됩니다. 두 부품이 기본 구성에 들어 있어 따로 구매하지 않아도 바로 온도와 전류를 측정할 수 있습니다.

교정 관리

다기능 측정의
교정 주기

저항·전압뿐 아니라 온도와 전류까지 한 기록에 묶는 만큼, 추세 비교의 신뢰도는 분석기의 정확도 관리에 달려 있습니다. 항목별 정확도 조건을 점검표에 함께 남겨 두세요. 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는 항목을 확인해 일정을 안내해 드립니다.

사용 방법

Fluke BT521
PC 소프트웨어와 모바일 앱 연동

BT521은 USB mini 포트로 PC의 FlukeView Battery Management Software에 기록을 옮기고, 무선으로 Fluke Battery Analyzer 모바일 앱에 연결합니다. 앱에서는 측정 중 원격 표시와 프로파일 열람, 시퀀스 시험 결과의 .csv 이메일 전송이 가능합니다.

소프트웨어·도구	하는 일
FlukeView Battery Management Software	기록 가져오기, 결과 비교, 저항·컨덕턴스 전환, 추세 분석, 펌웨어 업그레이드
Fluke Battery Analyzer 모바일 앱	측정 중 원격 표시, 프로파일과 시퀀스 시험 데이터 열람
시퀀스 모드 (본체)	프로파일 100개·템플릿 100개, 프로파일당 배터리 450개 자동 저장

처음 연결하는 순서

순서	할 일
1	본체에서 시퀀스 모드 프로파일을 만들고 측정할 배터리 목록을 등록합니다.
2	BTL21 프로브와 i410 클램프를 연결해 시퀀스 시험을 진행하면 판독값이 1초간 안정될 때 자동 저장됩니다.
3	현장에서 결과를 공유하려면 무선으로 Fluke Battery Analyzer 모바일 앱에 연결하고 시퀀스 데이터를 .csv로 이메일 전송하세요.
4	사무실에서는 미니 USB 케이블로 PC에 연결하고 배터리 관리 소프트웨어의 File 메뉴에서 BT500과 COM 포트를 선택합니다.
5	가져온 기록으로 셀별 저항 추세를 이전 점검과 비교하세요.

BT521은 현재 Fluke Connect와 호환되지 않으므로 무선 연결에는 Fluke Battery Analyzer 모바일 앱을 사용하세요.

사양

Fluke BT521
온도·전류 포함 측정 사양

항목	사양
프로브	BTL21 지능형 테스트 프로브 세트(확장기 · 음극 단자 온도 센서 내장)
배터리 저항 3 mΩ 범위	분해능 0.001 mΩ · 정확도 1 % + 8
배터리 저항 30 mΩ 범위	분해능 0.01 mΩ · 정확도 0.8 % + 6
배터리 저항 300 mΩ 범위	분해능 0.1 mΩ · 정확도 0.8 % + 6
배터리 저항 3000 mΩ 범위	분해능 1 mΩ · 정확도 0.8 % + 6
저항 측정 방식	AC 주입, 1 kHz에서 소스 신호 100 mA 미만 (스트랩 저항 측정에도 같은 범위 적용)
DC 전압 6 V / 60 V / 600 V 범위	분해능 0.001 V / 0.01 V / 0.1 V · 정확도 0.09 % + 5
DC 전압 1000 V 범위	분해능 1 V · 정확도 0.09 % + 5
AC 전압	600 V 범위 · 분해능 0.1 V · 45~500 Hz(800 Hz 필터) · 정확도 2 % + 10 · 트리거 레벨 10 mV
주파수	500 Hz 범위 · 분해능 0.1 Hz · 정확도 0.5 % + 8
리플 전압	600 mV 범위 분해능 0.1 mV 정확도 3 % + 20 / 6000 mV 범위 분해능 1 mV 정확도 3 % + 10 (최대 20 kHz)
온도	0~60 °C · 분해능 1 °C · 정확도 2 °C (BTL21 프로브, 음극 단자)
DC · AC 전류	400 A 범위 · 분해능 1 A · 정확도 3.5 % + 2 (Fluke i410 클램프 사용) · 트리거 레벨 10 A
무선	무선 통신 지원(Fluke 배터리 분석기 모바일 앱, 결과 .csv 이메일 전송)
측정 기능	배터리 저항, 배터리 전압, DC 전압, AC 전압·주파수, 리플 전압, 스트랩 저항, DMM 모드, 시퀀스 모드, 방전 측정 모드, 자동 측정 저장, 메모리 보기
임계값 판정	최대 10세트, 통과·경고·실패 표시
자동 보류·저장	판독값이 1초간 안정되면 자동 보류 후 저장
메모리	측정 모드 위치당 999개 기록(시간 스탬프 포함) / 시퀀스 모드 프로파일 100개와 템플릿 100개(각 배터리 450개)
화면 크기	7.7 × 5.6 cm
배터리	BP500 리튬이온 7.4 V · 3000 mAh, 연속 8시간 이상
인터페이스	USB mini
크기	22 × 10.3 × 5.8 cm
무게	850 g
보증	3년
작동 온도	0~40 °C
보관 온도	-20~50 °C
충전 온도	리튬이온 배터리 0~40 °C
작동 습도	비응축 · 10~30 °C에서 80 % RH 이하 · 30~40 °C에서 75 % RH 이하
작동 고도	해발 2000 m
보관 고도	해발 12,000 m
온도 계수	28 °C 초과 또는 18 °C 미만에서 1 °C당 지정 정확도 × 0.1 추가
낙하 시험	1 m
진동 규격	MIL-PRF-28800F Class 2
오염 등급	2
안전 · 보호 등급	600 V CAT III · IP40
EMC 규격	IEC 61326
배터리 규격	UN38.3 · UL2054 · IEC 62133

활용 분야

온도와 전류까지
보는 점검 현장

UPS 축전지 — 셀 저항과 음극 단자 온도를 함께 점검해 발열 셀을 찾습니다.
변전소 축전지 — 전류 클램프로 충전 전류를 확인하고 셀 저항과 대조합니다.
통신 설비 — 정지형 축전지 뱅크의 방전 전압을 기록해 용량 저하를 가늠합니다.
온도 관리 — 셀마다 음극 단자 온도를 기록해 위치별 편차를 비교합니다.

선택 가이드

측정 항목별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
기본 저항·전압 점검	BT510	기본 리드 세트로 저항과 전압을 측정하는 가장 단순한 구성입니다.
연장 프로브가 필요할 때	BT520	연장대 포함 BTL20 프로브 세트로 랙 안쪽의 떨어진 셀까지 측정합니다.
온도·전류·무선까지 필요할 때	BT521	BTL21 프로브의 온도 센서와 i410 전류 클램프, 1000 V DC 범위, 무선 통신을 모두 갖춰 셀 상태를 한 기록으로 판단합니다.
좁은 단자 간격에서 측정할 때	BT520ANG	수평에서 20° 꺾인 앵글 프로브라 셀이 밀집한 랙에서도 단자에 닿습니다.

구성·옵션

BT521 기본 구성과
i410 클램프

구분	내용
기본 구성	분석기, 4선식 테스트 핀 세트, BTL10 기본 테스트 리드, TL175 TwistGuard 리드(어댑터 포함), BTL21 지능형 테스트 프로브 세트(확장기 · 온도 센서 내장), i410 AC/DC 전류 클램프, BP500 리튬이온 배터리, BC500 충전기, FlukeView 배터리 관리 소프트웨어, 소프트 케이스
부속품	미니 USB 케이블, 어깨 스트랩, 벨트 스트랩, 자석형 걸이 스트랩, 배터리 태그, 예비 퓨즈 2개, 제로 Ohm 교정 저항기
구성 차이	BT520은 BTL20 프로브 세트, BT521은 BTL21 프로브와 i410 전류 클램프가 구성에 들어 있습니다.

BT521과 함께 검토할
배터리 분석기

BT521은 BT520과 무엇이 다릅니까?
BT521은 온도 센서가 있는 BTL21 프로브와 전류 클램프 입력, 1000 V DC 범위, 무선 통신이 더해집니다. 저항·전압 측정 사양은 BT520과 같습니다.
BT521은 전류를 어떻게 측정합니까?
Fluke i410 AC/DC 전류 클램프를 연결해 400 A 범위까지 측정합니다. 클램프는 BT521 기본 구성에 포함됩니다.
BT521 온도 센서는 어디의 온도를 읽습니까?
BTL21 프로브의 적외선 센서가 음극 배터리 포스트 온도를 읽습니다. 저항 측정과 같은 접촉 동작에서 함께 기록됩니다.
고급형 배터리 분석기 BT521도 교정할 수 있습니까?
네, 온도·전류 항목까지 포함해 BT521이 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정 일정을 상담해 드립니다.
