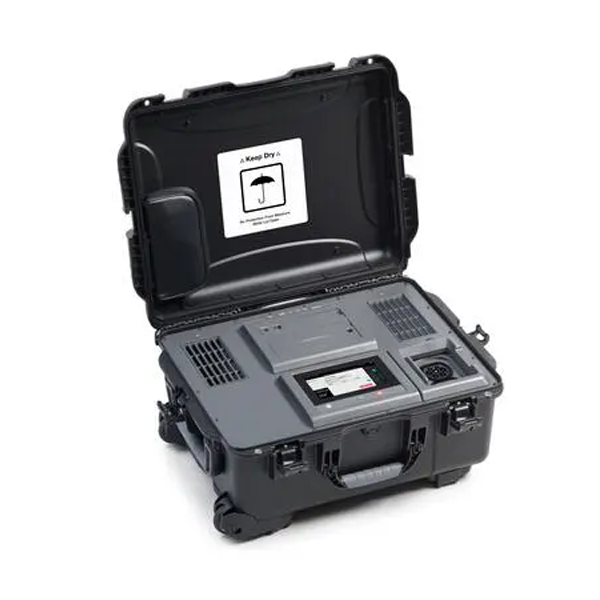

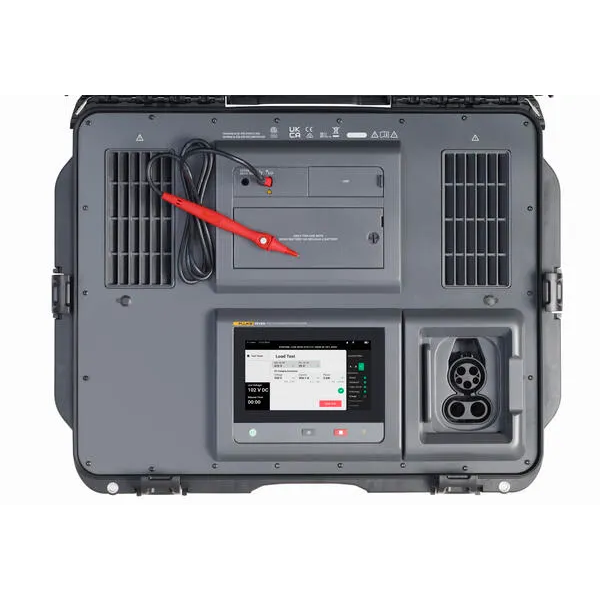

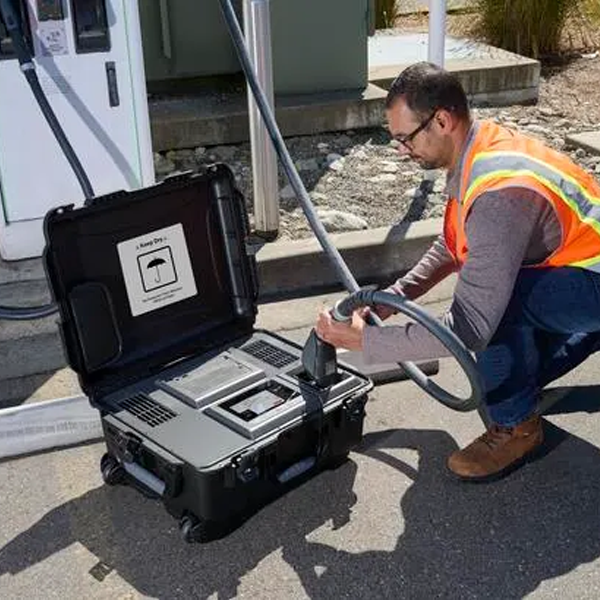

Fluke 플루크 FEV500 고속 DC 전기차 충전소 분석기

MODEL: FEV500
브랜드: FLUKE

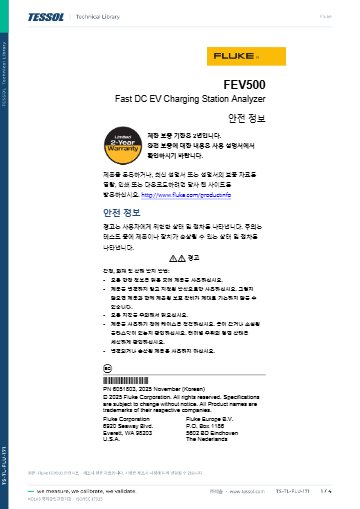

제품 자료: 안전시트

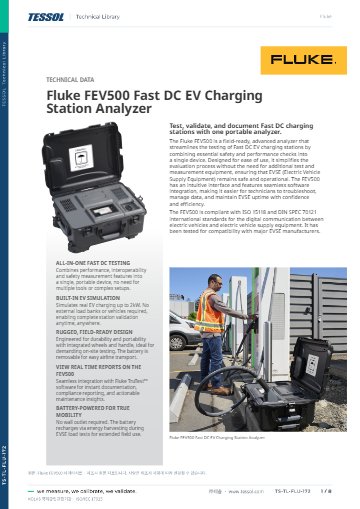

데이터시트

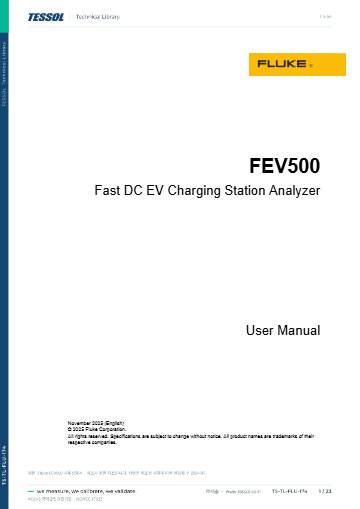

사용설명서

2024 FLUKE Catalogue

제품문의 구매하기

DC 급속 충전기 점검 항목을
한 시퀀스로 이어 가는 분석기

Fluke FEV500 DC 급속 EV 충전소 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke FEV500은 CCS 통신과 SLAC, 연속성, 절연 저항, 부하, IMD, 잔류 전압을 자동 시퀀스 하나로 시험하는 DC 급속 EV 충전소 분석기입니다. 전기차 대신 모의 부하를 걸어 충전기를 점검하고, 결과는 항목별 PASS/FAIL로 표시합니다.

7인치 터치 화면의 안내에 따라 원버튼 자동 시험을 실행하면 측정값이 그대로 TruTest 소프트웨어 보고서로 이어집니다. 교체형 리튬이온 배터리로 약 10시간 운용할 수 있고, 휠이 달린 하드케이스에 담겨 이동합니다. 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

10 A

연속성 시험 전류 최대값

1000 V

절연 시험 전압 상한

10시간

배터리 연속 운용 시간

IP54

뚜껑을 닫은 보호 등급

특징

FEV500 충전소 분석기의
화면 안내와 자동 시험

핵심 특징	현장에서 달라지는 점
화면 안내와 원버튼 자동 시험	시험 순서를 놓치지 않고 통신부터 잔류 전압까지 이어서 진행하므로 작업자에 따른 편차가 줄어듭니다.
항목별 PASS/FAIL 판정	합격과 불합격이 항목마다 표시되므로 문제가 생긴 구간을 바로 좁힐 수 있습니다.
SLAC 통신 시험	CCS 저수준 통신과 SLAC 단계를 충전기와 주고받으며 확인하므로 연결 불량을 초기에 찾아낼 수 있습니다.
모의 EV 부하	차량 없이 부하를 걸어 충전기의 전력 성능을 시험하므로 시운전 일정이 차량 수급에 묶이지 않습니다.
절연·연속성·잔류 전압 시험	감전 위험과 직결되는 항목을 한 번의 시퀀스에 묶어 점검 누락을 막습니다.
TruTest 보고서	측정 결과를 소프트웨어 보고서로 정리해 시운전 기록과 정기 점검 이력으로 남길 수 있습니다.
교체형 배터리와 GNSS 시각 동기	외부 전원 없이 현장에서 운용하며, 내장 GNSS 수신기가 기록 시각을 맞춰 줍니다.

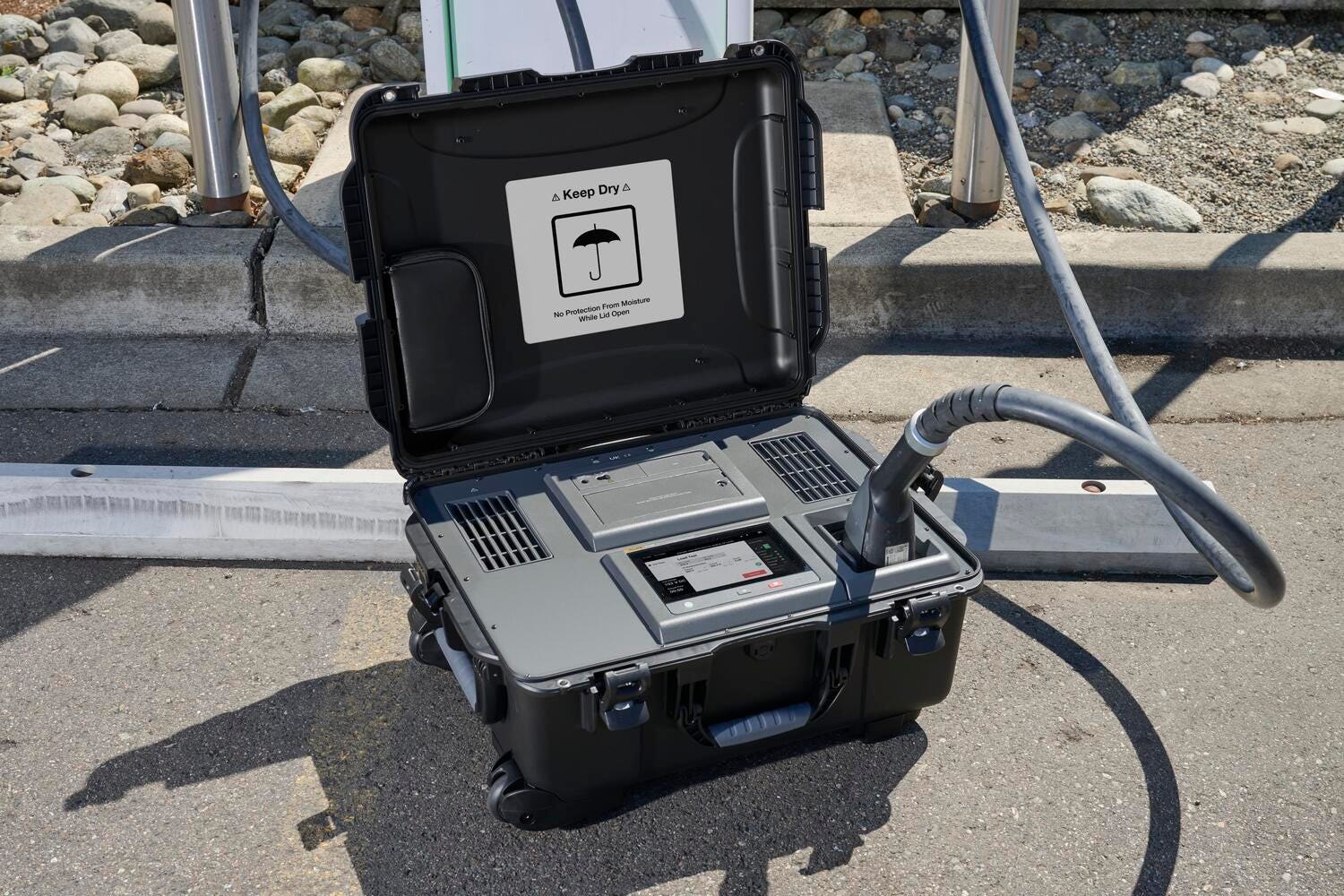

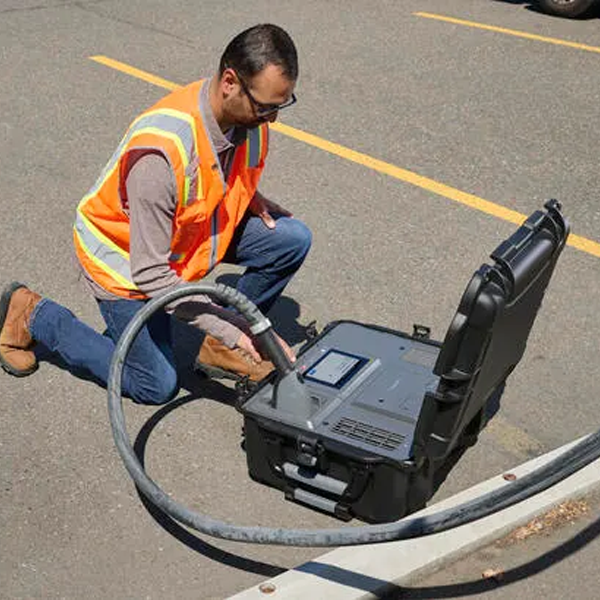

충전소 현장에 놓인 휴대용 케이스형 분석기

시험 순서

DC 충전기 자동 시험이
진행되는 순서

자동 시험은 CCS 저수준 통신과 SLAC를 먼저 확인한 뒤 연속성, 절연 저항, 부하 시험(케이블 점검 전압 포함), IMD, 잔류 전압 순으로 이어집니다. 불합격이 나오면 그 항목의 측정값부터 확인하면 되므로 원인을 추적할 범위가 좁아집니다.

불합격 항목 우선 확인

결과가 항목마다 PASS/FAIL로 갈리므로 FAIL이 표시된 단계의 측정값만 먼저 열어 보면 됩니다. 연속성 시험은 프로브 전압이 60 V를 넘으면 스스로 차단되므로, 전압이 남은 설비에서 시험이 계속되는 일을 막습니다.

측정 항목

FEV500 항목별 측정 범위와
기준 규격

시험 항목	측정 범위와 기준
연속성 (RLO)	CCS 소켓의 PE 핀까지 측정. 시험 전류 최대 10 A, IEC 61557-4. 20 mΩ 이하 ±(8 % + 0.8 mΩ), 200 mΩ 이하 ±(4 % + 4 mΩ), 200 mΩ 초과 ±(4 % + 40 mΩ)
절연 저항 (RISO)	DC+와 DC-를 각각 PE에 대해 측정. 500 V 또는 1000 V, 10 kΩ ~ 20 MΩ, ±(5 % rdg + 2 digit), IEC 61557-2
Control Pilot	CP high·low -15 V ~ +15 V, 주파수 900 ~ 1100 Hz, 듀티 2 ~ 98 %, 상태 A~E 모의, DIN SPEC 70121·ISO 15118
Proximity Pilot	저항 50.0 ~ 499.9 Ω(분해능 0.1 Ω, ±0.5 %), 500 ~ 5000 Ω(분해능 1 Ω)
부하 시험	전압 0 ~ 1000 V ±(0.2 % rdg + 4 digit), 전류 ±(0.5 % rdg + 5 digit), 전력 0 ~ 3.75 kW ±(0.7 % rdg + 15 digit)
IMD 시험	비동작·동작 시험 각 최대 15 s, 시험 저항 19.5 kΩ ~ 3 MΩ(256단계), IEC 61557-8 / 61557-18

사용 방법

Fluke FEV500
자동 시험과 TruTest 보고서 작성

FEV500은 7인치 터치 화면의 안내에 따라 원버튼 자동 시험을 실행하고, 결과를 USB-C(USB 2.0 고속)로 PC의 TruTest 소프트웨어에 내려받습니다. TruTest는 측정 데이터를 관리하고 유지보수·규정 준수 보고서를 만드는 프로그램입니다.

소프트웨어·도구	하는 일
원버튼 Autotest (본체)	CCS 저수준 통신·SLAC부터 잔류 전압까지 순차 시험과 PASS/FAIL 표시
Fluke TruTest Software	측정 데이터 관리와 보고서 작성
USB-C 포트	PC로 데이터 다운로드, USB-C 플래시 드라이브로 펌웨어 업데이트

처음 연결하는 순서

순서	할 일
1	PC에 TruTest 소프트웨어를 설치합니다.
2	FEV500을 DC 충전기의 CCS 커넥터에 연결하고 터치 화면의 안내에 따라 자동 시험을 시작하세요.
3	항목별 PASS/FAIL을 확인하고 불합격 항목은 측정값부터 살펴봅니다.
4	시험이 끝나면 USB-C to USB-A 케이블로 PC에 연결해 결과를 TruTest로 내려받으세요.
5	TruTest에서 시운전 기록이나 정기 점검 보고서를 작성합니다.

TruTest 설치 파일에는 데모 버전이 함께 들어 있으며, 소프트웨어는 영어·독일어·프랑스어·이탈리아어·네덜란드어로 제공됩니다.

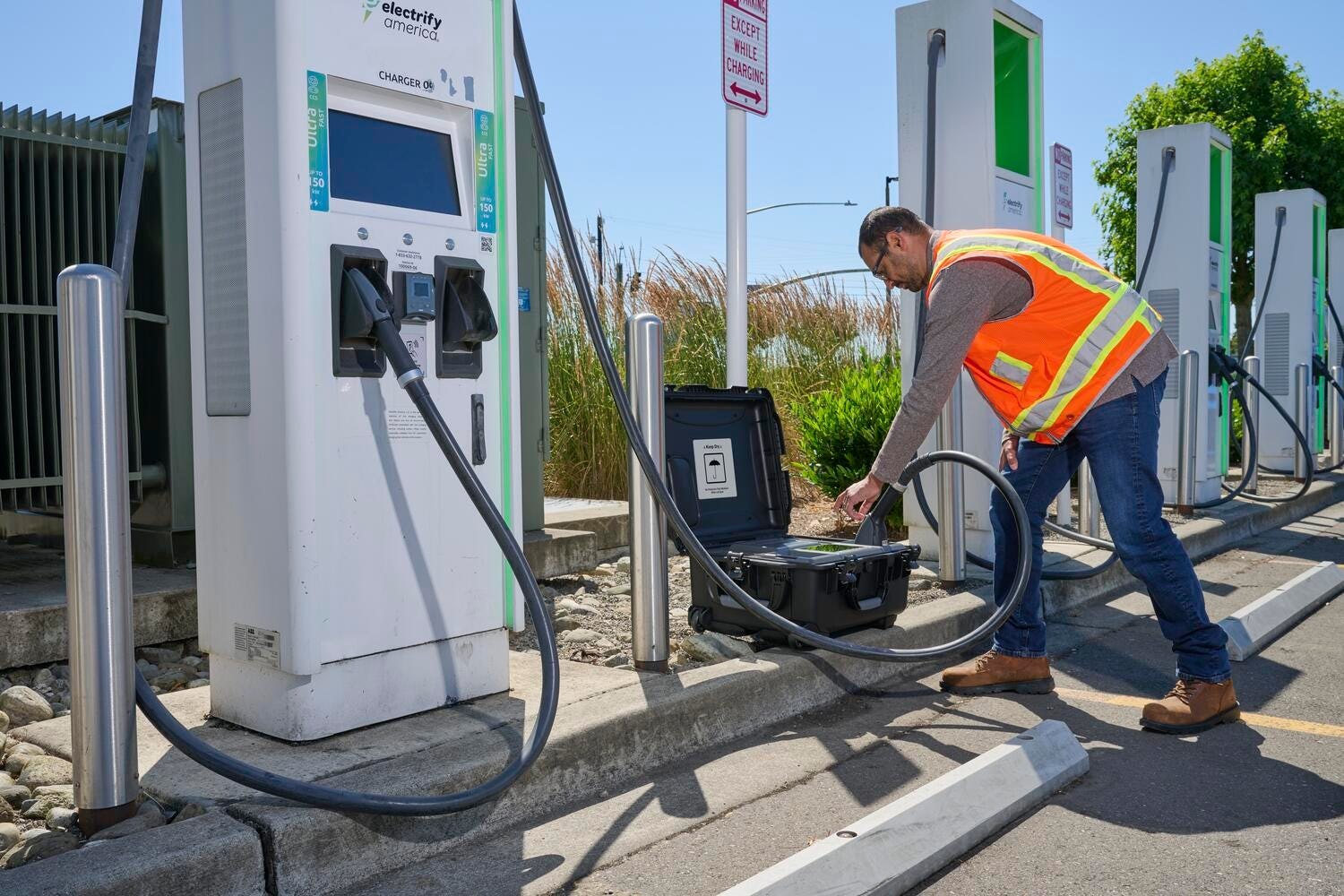

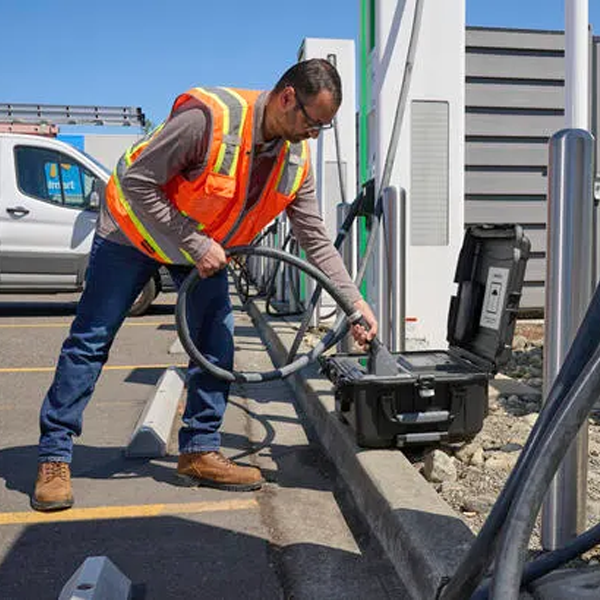

전기차 충전소에서 분석기를 연결해 점검하는 모습

사양

FEV500 시험 항목과
상세 사양

항목	사양
자동 시험	CCS 저수준 통신·SLAC → 연속성 → 절연 저항 → 부하 시험(케이블 점검 전압 포함) → IMD → 잔류 전압
연속성 (RLO)	시험 전류 최대 10 A · 20 mΩ 이하 ±(8 % + 0.8 mΩ) · 200 mΩ 이하 ±(4 % + 4 mΩ) · 200 mΩ 초과 ±(4 % + 40 mΩ) · IEC 61557-4
절연 시험 전압	500 V(EVSE 최대 500 V 이하) 또는 1000 V(500 V 초과) · +10 % / -0 % · 최대 단락 전류 2 mA
디스플레이	7인치 TFT 1024 × 600 정전식 터치 · 최대 1700 cd/m² · 주변광 센서
전원	리튬이온 10.8 V 6.8 Ah(73.44 Wh) 교체형 · 사용 약 10시간 · USB-C PD 충전 약 3시간
환경 조건	작동 -20 ~ 50 °C · 보관 -20 ~ 60 °C · 작동 고도 3000 m
케이스 · 무게	휠 하드케이스 65 × 50.8 × 30 cm · 26 kg · 뚜껑 닫으면 IP54
안전 규격 · GNSS	IEC 61010-1 · IEC 61010-2-034 · 시각 동기용 GNSS 수신기 내장
보고서	TruTest 소프트웨어

활용 분야

DC 충전소 분석기의 쓰임
시운전부터 정기 점검까지

DC 급속 충전소 시운전 — 설치 직후 충전기 통신과 안전 항목을 시험합니다.
정기 점검 — 운영 중인 충전기의 절연과 연속성을 주기적으로 확인합니다.
현장 문제 해결 — 항목별 PASS/FAIL 결과로 고장 구간을 좁혀 원인을 찾습니다.
서비스 보고 — 점검 내용을 TruTest 보고서로 남깁니다.
충전기 출하 검사 — 같은 자동 시퀀스로 통신과 부하 시험을 반복해 수행합니다.

선택 가이드

점검 대상에 맞는
Fluke 분석기 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
DC 급속 충전기를 시운전하거나 정기 점검할 때	FEV500	통신, 절연, 부하, 잔류 전압을 한 시퀀스로 시험하고 PASS/FAIL로 판정하므로 DC 급속 충전기 점검에 맞는 구성입니다.
배터리 단위로 상태를 점검하려면	Fluke BT510 · BT520	충전기가 아니라 배터리 자체를 시험하는 배터리 분석기 계열이므로 배터리 상태 점검에 맞습니다.
설비 진동까지 함께 점검하려면	Fluke 810	충전기 시험과는 별개로, 회전 설비의 진동 원인을 분석하는 장비입니다.

구성·옵션

FEV500 기본 구성과
TruTest 소프트웨어

FEV500 분석기 본체
TP165X 원격 제어 프로브
리튬이온 배터리(교체형)
USB-C to USB-A 케이블
선택 — TruTest 소프트웨어 라이선스가 포함된 구성

FEV500과 함께 보는
Fluke 계측기

FEV500 자동 시험은 어떤 순서로 진행됩니까?
CCS 저수준 통신과 SLAC, 연속성, 절연 저항, 부하 시험, IMD, 잔류 전압 순서입니다. 각 항목이 끝날 때마다 PASS/FAIL이 표시됩니다.
FEV500 시험 결과를 보고서로 남길 수 있습니까?
네, TruTest 소프트웨어로 보고서를 만들 수 있습니다. 데이터는 본체의 USB-C 단자로 PC에 전송합니다.
배터리 사용 시간과 충전 시간은 얼마입니까?
약 10시간 운용할 수 있습니다. 교체형 리튬이온 배터리이며, USB-C PD 충전기로 약 3시간이면 충전됩니다.
FEV500으로 AC 충전기도 시험할 수 있습니까?
아닙니다. FEV500은 DC 급속(CCS) 충전기를 시험하는 분석기입니다.
충전소 분석기 교정도 맡길 수 있습니까?
네, 맡기실 수 있습니다. (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인한 뒤 교정 방법을 안내해 드립니다.
