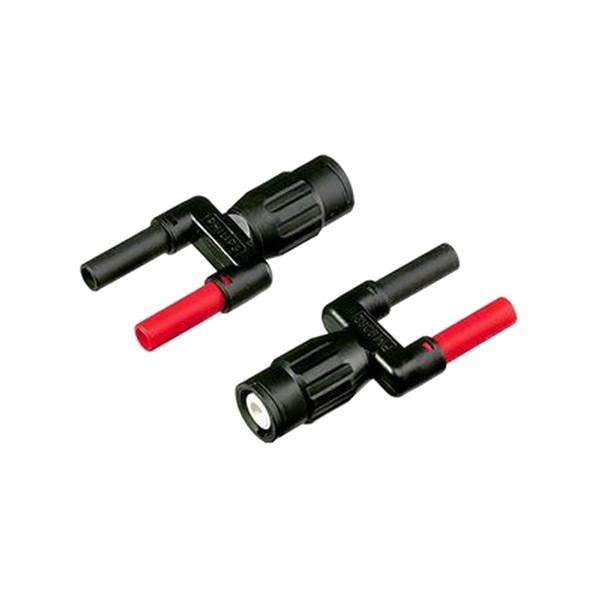

Fluke PM9082 BNC(수) to 듀얼 바나나잭(암) 어댑터

Fluke PM9082 BNC(수) to 듀얼 바나나잭(암) 어댑터

MODEL
PM9082
브랜드
FLUKE
제품 자료
제품문의 구매하기

ScopeMeter 입력을
BNC 신호선에 맞추는 어댑터

Fluke PM9082 · PM9093 ScopeMeter BNC 어댑터

견적 받기

Fluke 국내 공식 대리점

Fluke PM9082와 PM9093은 ScopeMeter(휴대용 오실로스코프) 입력을 BNC 신호선에 맞추는 어댑터 세트입니다. PM9082는 듀얼 바나나 잭(암)을 BNC 수 커넥터로 바꾸고, PM9093은 BNC 수 하나를 BNC 암 두 개로 나눕니다.

최대 신호 전압은 PM9082가 600 V rms, PM9093이 300 V rms이며, 두 모델 모두 대지 전압 600 V rms에서 CAT III(IEC 61010-031) 정격을 갖췄으므로 측정 지점의 전압 등급에 맞춰 고르세요. 각 모델은 어댑터 2개가 한 세트이며, (주)테솔이 국내에 공식 공급합니다.

600 V rms

PM9082의 최대 신호 전압

300 V rms

PM9093의 최대 신호 전압

CAT III

대지 전압 600 V rms 기준 등급

2개

한 세트에 들어 있는 어댑터 수

특징

PM9082·PM9093의
입력 변환과 신호 분기

핵심 특징현장에서 달라지는 점
4 mm 바나나 접점 입력 (PM9082)바나나 리드로 꾸린 측정 환경을 BNC 입력용 신호선에 연결하므로, 리드와 프로브를 새로 사지 않고 그대로 쓸 수 있습니다.
적색 신호·흑색 접지 접점 (PM9082)두 어댑터가 색으로 신호와 접지를 구분해 극성을 잘못 연결하는 실수가 줄어듭니다.
BNC 두 갈래 분기 (PM9093)하나의 BNC 신호를 측정기와 다른 장비에 동시에 보내므로, 신호선을 새로 끌지 않고 비교 측정할 수 있습니다.
CAT III 대지 전압 정격두 모델 모두 대지 전압 600 V rms에서 CAT III 등급이라, 분전 계통에 가까운 측정 지점에서도 정격 안에서 사용할 수 있습니다.
신호 전압 한계 구분PM9093은 신호 전압 한계가 PM9082보다 낮으므로, 분기 연결 전에는 신호 레벨을 먼저 확인하세요.

정격 확인

BNC 어댑터의 신호 전압과
대지 전압 구분

어댑터 정격은 신호 전압과 대지 전압 두 가지로 나뉩니다. PM9082는 신호 전압 600 V rms와 대지 전압 600 V rms, PM9093은 신호 전압 300 V rms와 대지 전압 600 V rms입니다. 측정 지점의 신호 레벨이 300 V rms를 넘는다면 PM9093 대신 PM9082를 사용하세요. 두 모델의 CAT III 등급은 IEC 61010-031 기준 대지 전압 600 V rms에 대한 정격입니다.

PM9082를 이용한 바나나 리드의 BNC 연결

세트에 든 두 어댑터는 각각 빨간색(신호)과 검은색(접지) 4 mm 바나나 접점을 갖췄습니다. 바나나 리드를 꽂으면 BNC 수 커넥터가 되어 BNC 입력을 받는 측정 장비에 바로 연결할 수 있습니다.

120 시리즈

ScopeMeter 120 시리즈용
BB120 어댑터 조합

ScopeMeter 120 시리즈의 실드 바나나 잭 입력에 연결하려면 BB120 실드 바나나-BNC 어댑터가 필요합니다. PM9093은 이 BB120과 함께 써서 BNC 쪽에서 신호를 둘로 나누는 구성에 사용하며, PM9082는 190 Series III ScopeMeter의 호환 목록에 들어 있습니다.

PM9093의 BNC 한 갈래에서 두 갈래 분기

PM9093은 BNC 수 커넥터 하나가 BNC 암 커넥터 두 개로 갈라지는 T 형태입니다. 측정기 입력과 다른 계측 장비 입력에 같은 신호를 동시에 연결할 때 사용하며, 세트에는 어댑터 2개가 들어 있습니다.

사양

ScopeMeter BNC 어댑터
2종 비교 사양

항목PM9082PM9093/001
Fluke 부품번호916163935593
어댑터 구성듀얼 바나나 잭(암)-BNC 수 어댑터BNC 수-듀얼 BNC 암 T 어댑터
세트 구성어댑터 2개 (빨강 신호·검정 접지, 4 mm 바나나 접점)어댑터 2개
최대 신호 전압600 V rms300 V rms
최대 대지 전압600 V rms, CAT III (IEC 61010-031)600 V rms, CAT III (IEC 61010-031)
호환 ScopeMeter190 Series III120 시리즈(BB120 실드 바나나-BNC 어댑터 병용)

시리즈 공통 사양

항목사양
브랜드Fluke
분류ScopeMeter 입력용 BNC 어댑터 세트
세트당 수량어댑터 2개
안전 등급CAT III (IEC 61010-031), 대지 전압 600 V rms

활용 분야

BNC 어댑터로 신호선 변환과
분기를 하는 현장

  • 바나나 리드 기반 점검 — 보유한 바나나 리드를 BNC 입력 측정 환경에 연결해 시험 준비 시간을 줄입니다.
  • 신호 비교 측정 — PM9093으로 BNC 신호를 측정기와 다른 장비에 동시에 보내 파형을 대조합니다.
  • 120 시리즈 실드 입력 연결 — BB120과 조합해 실드 바나나 잭 입력을 BNC 신호에 연결합니다.
  • 190 Series III 계측 — PM9082로 바나나 리드 입력을 BNC 측정 환경에 연결합니다.

선택 가이드

연결 방식으로 고르는
ScopeMeter BNC 어댑터

이럴 때 (현장 조건)권장 모델선택 이유
바나나 리드를 BNC 입력에 연결해야 할 때PM9082듀얼 바나나 잭(암)을 BNC 수로 바꾸고 신호 전압 600 V rms까지 받아 높은 신호 레벨에도 대응합니다.
BNC 신호를 두 장비에 나눠 연결하려면PM9093BNC 수 하나가 BNC 암 두 개로 갈라져 같은 신호를 두 장비에 동시에 보낼 수 있습니다.
120 시리즈 실드 바나나 입력에 연결할 때PM9093 + BB120BB120이 실드 바나나 입력을 BNC로 바꾸고, 이어서 PM9093이 신호를 분기합니다.
190 Series III ScopeMeter를 쓴다면PM9082190 Series III 호환 목록에 들어 있는 어댑터입니다.

구성·옵션

BNC 어댑터 세트 구성과
함께 쓰는 부속

  • PM9082 — 어댑터 2개가 한 세트이며, Fluke 부품번호는 916163입니다.
  • PM9093/001 — 어댑터 2개가 한 세트이며, Fluke 부품번호는 935593입니다.
  • BB120 실드 바나나-BNC 어댑터 — 120 시리즈 입력 연결에 필요하며 별도 구성합니다.
  • 운반용 하드 케이스 — C190 · C290 페이지를 참고하세요.

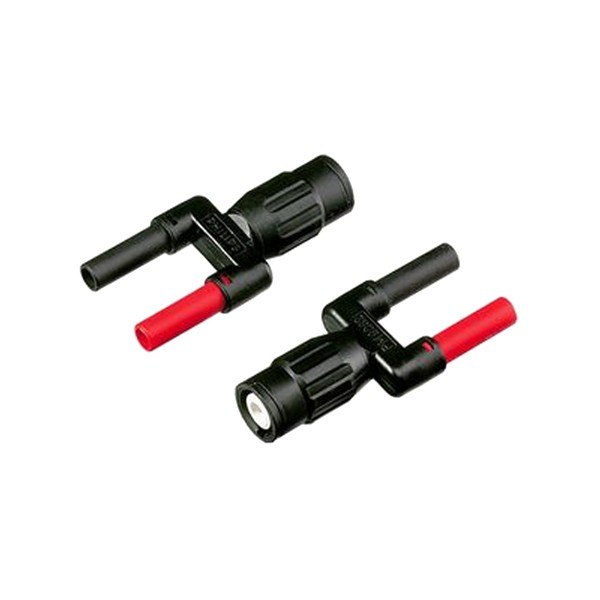

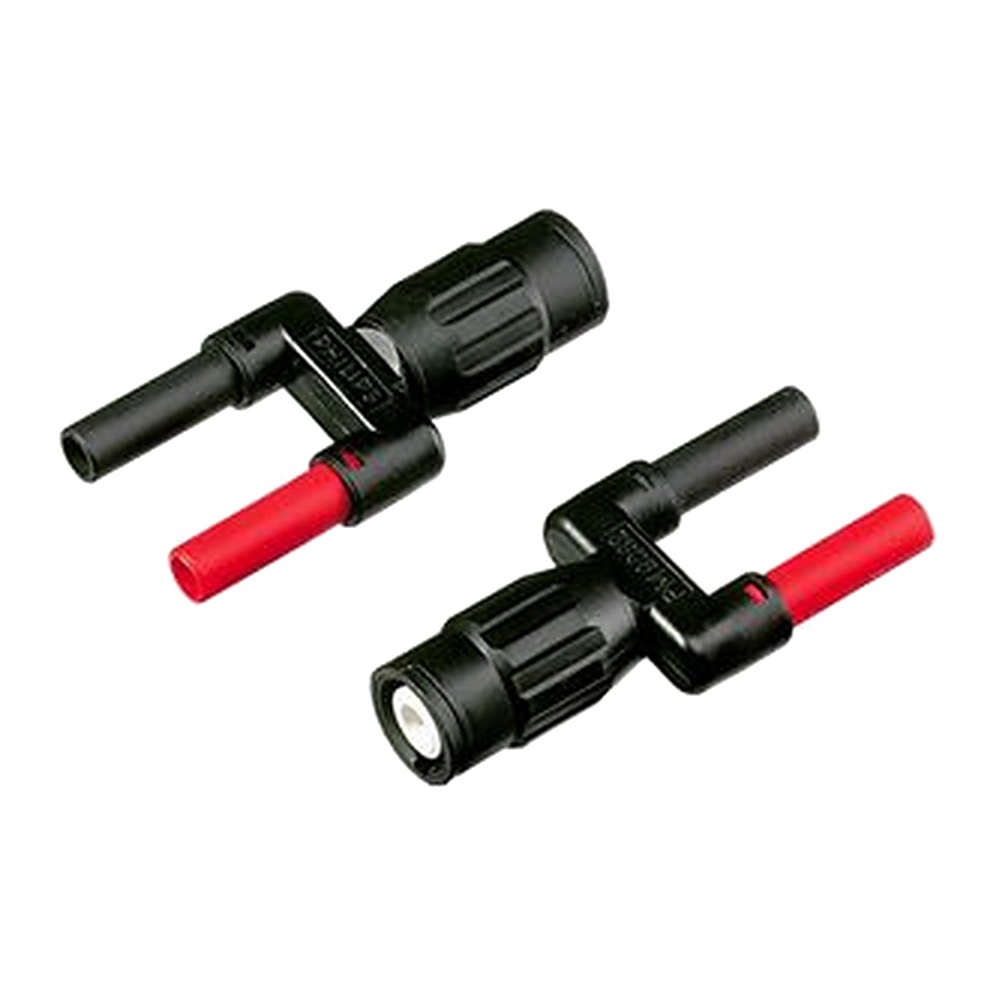

FLUKE PM9082 - BNC 커넥터와 바나나 잭이 달린 어댑터 한 쌍
BNC 커넥터와 바나나 잭이 달린 어댑터 한 쌍

관련 제품

PM9082·PM9093과 함께 보는
BNC 연결 부속
