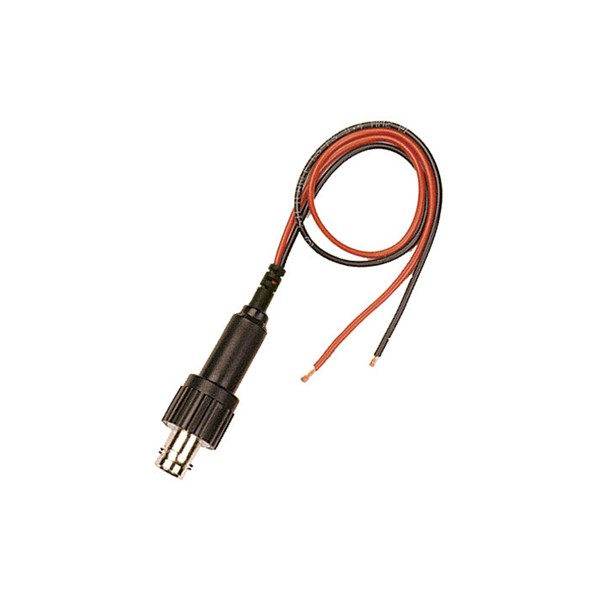

Electro-PJP 7091 BNC 잭 암컷, w/ 오픈형 케이블 2개

Electro-PJP 7091 BNC 잭 암컷, w/ 오픈형 케이블 2개

MODEL
7091
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

케이블 두 가닥을⁣ 직접 결선하는 코드

Electro-PJP 7091 BNC 암 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

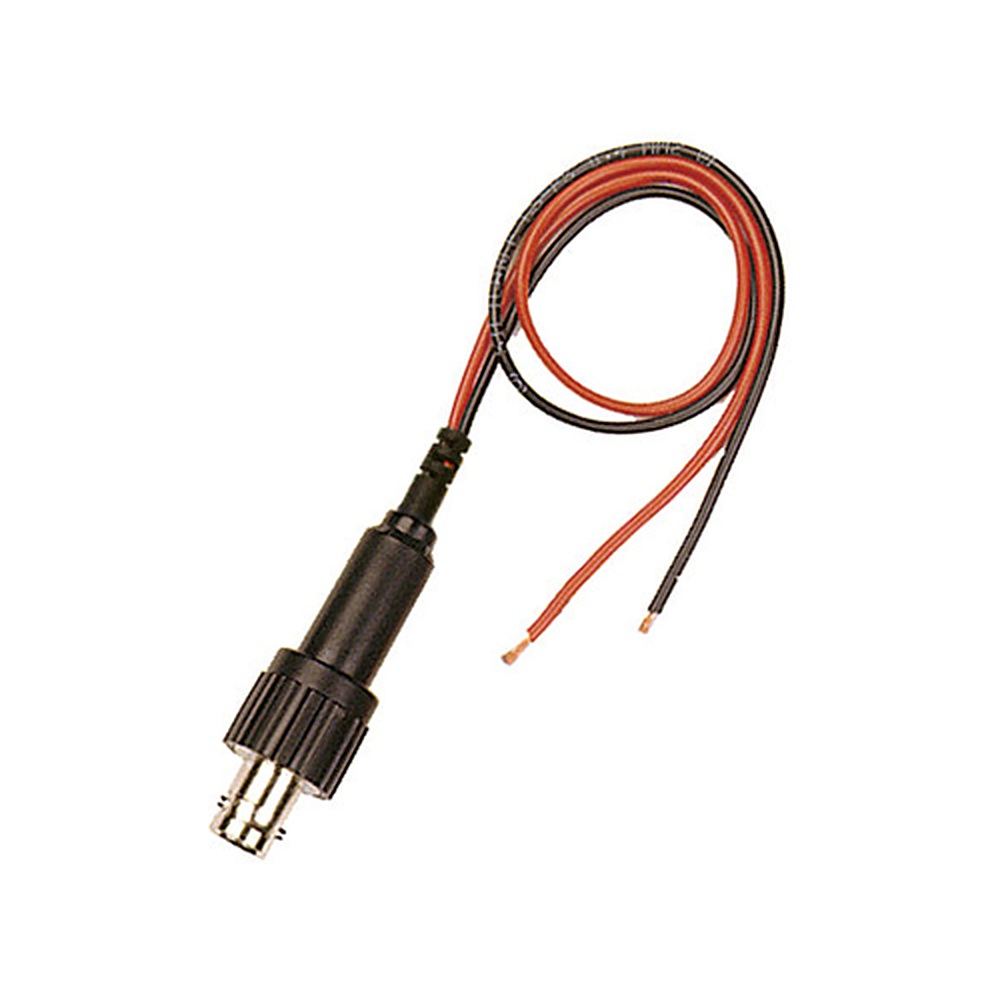

Electro-PJP 7091은 BNC 잭(암) 반대쪽을 개방 끝 케이블 두 가닥으로 둔 BNC 암 테스트 코드(BNC Female Test Cord)입니다. 정격은 ≤30VAC ≤60VDC, 3A입니다. (주)테솔이 국내에 공식 공급합니다.

단자대나 보드에 맞춰 배선을 직접 마감하는 구성입니다. 케이블은 SIL 0.40 mm²이고 한 포장에 2개가 들어 있습니다.

개방 끝

케이블 2가닥

≤60VDC

≤30VAC 정격

3A

전류 정격

2개

포장 단위

결선

7091 개방 끝⁣ 두 가닥 마감

BNC 잭 반대쪽 두 가닥에는 끝단 부품이 달려 있지 않습니다. 끝단이 정해진 형태가 필요하면 같은 계열의 클립·바나나 플러그 모델을 고르세요.

사양

7091 정격과⁣ 소재 사양

항목사양
품번7091
반대쪽 끝단개방 끝 케이블 2가닥
BNC 커넥터BNC 잭(암)
케이블SIL 0.40 mm²
정격 전류3A
정격 전압≤30VAC ≤60VDC
절연 소재PP
접점(접지 쪽)황동, 니켈 도금
접점(중심 도체)황동, 금도금
포장 단위2개

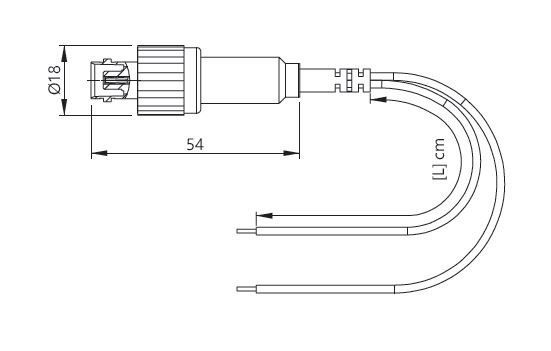

ELECTRO-PJP 7091.0 - BNC 잭과 오픈형 분기 케이블의 치수도
BNC 잭과 오픈형 분기 케이블의 치수도

같은 계열

7091과⁣ 같은 계열 모델

  • 7092 — BNC 잭(암) 테스트 코드, 절연 PP
  • 7093 — 좁은 포크 어댑터 2개, 절연 PP – PA6
  • 7094 — 후퇴식 슬리브가 달린 Ø4mm 적층형 바나나 플러그 2개
  • 7095 — Ø4mm 적층형 바나나 플러그 2개, 슬리브 없음
  • 7096 — SMD 테스트 클립 2개, 2A
  • 7097 — 악어 클립 2개, 3A
  • 7098 — 악어 클립 1개와 SMD 테스트 클립 1개, 1A
  • 7099 — SMD 클립 2개, 1A
