Electro-PJP 7150-50Ω BNC 50Ω 플러그 수컷

Electro-PJP 7150-50Ω BNC 50Ω 플러그 수컷

MODEL
7150-50Ω
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

장비 임피던스에 맞춰 고르는
BNC 수 테스트 코드

Electro-PJP BNC 수 테스트 코드 7145 ~ 7189 · 8145 ~ 8180

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP BNC 수 테스트 코드(BNC Male Test Cord) 7145 ~ 7189·8145 ~ 8180은 BNC 수 커넥터 한쪽에 개방 끝, 악어 클립, SMD 테스트 클립, Ø4mm 바나나 플러그 가운데 하나를 단 측정 리드 28종입니다. 임피던스는 50Ω과 75Ω으로 나뉘며, BNC 암 단자 장비와 측정 대상을 연결합니다.

8xxx 계열은 50Ω RG58 케이블을 사용하고, 7xxx 계열은 부품번호의 [X] 자리로 임피던스를 고를 수 있습니다. IEC가 붙은 모델은 1,000 V CAT II 정격입니다. 코드 길이 [L]은 100 또는 200이며, 7181 ~ 7189는 25로 짧습니다. 이 코드는 (주)테솔이 국내에 공식 공급합니다.

28종

끝단과 케이블 조합

50Ω · 75Ω

선택 가능한 임피던스

RG58

8xxx 계열 케이블

1,000 V CAT II

IEC 모델 정격 전압

특징

임피던스와 끝단을 조합하는
BNC 수 테스트 코드

핵심 특징현장에서 달라지는 점
50Ω·75Ω 임피던스 선택장비와 케이블의 특성 임피던스에 맞춰 고르면 신호 반사로 생기는 파형 왜곡이 줄어듭니다.
RG58 케이블(8xxx 계열)50Ω RG58 케이블을 쓰는 계열이라 50Ω 계측 장비에 그대로 연결할 수 있습니다.
SMD 테스트 클립(7180·7186·8180·7189)표면실장 부품 리드를 클립으로 물어 두면 프로브를 손으로 받치지 않고 측정할 수 있습니다.
악어 클립(7170·7187·8170)단자나 부품 다리를 집어 납땜 없이 임시 연결을 만들 수 있어 시험 회로를 빨리 바꿀 수 있습니다.
안전형·적층형 바나나 플러그Ø4mm 바나나 플러그가 안전형과 적층형으로 나뉘어 있어 장비 단자 형태에 맞는 쪽을 고르면 됩니다.
25 길이 짧은 코드(7181 ~ 7189)코드가 짧아 기판 근처에서 측정할 때 케이블 정리가 쉽고, 2개 단위로 포장됩니다.

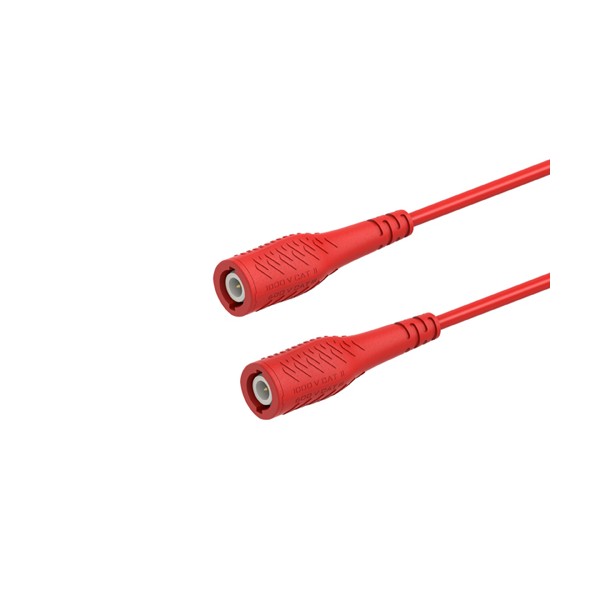

ELECTRO-PJP 7150-50Ω - 양 끝에 BNC 플러그가 달린 빨간 케이블

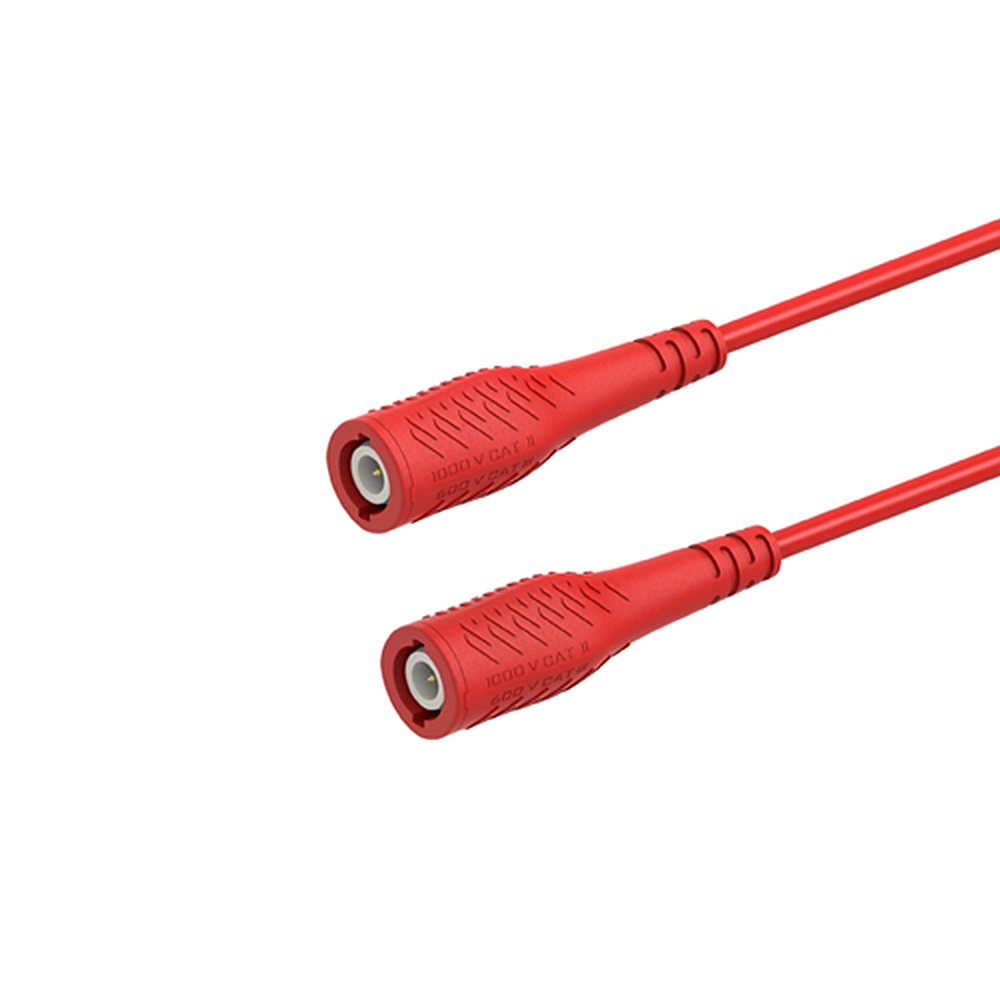

양 끝에 BNC 플러그가 달린 빨간 케이블

임피던스

BNC 코드의 50Ω과 75Ω
선택 기준

측정 장비의 입력·출력 임피던스가 50Ω이면 50Ω 코드를, 75Ω이면 75Ω 코드를 골라야 신호가 반사 없이 전달됩니다. 7xxx 계열은 부품번호의 [X] 자리에 50 또는 75를 넣어 임피던스를 정하고, 8xxx 계열은 50Ω RG58로 정해져 있습니다. 7150-75Ω, 7166, 7176은 75Ω이고 IEC가 붙은 모델은 50Ω 구성입니다.

50Ω 계측 라인의 코드 선택

50Ω 장비를 쓰는 시험대라면 8150 같은 BNC 50Ω 수 플러그 코드나 8160·8170 계열로 끝단만 바꿔 구성하세요. 75Ω 신호원에는 7150-75Ω이나 7166 같은 75Ω 모델을 따로 두어 두 라인이 섞이지 않게 해야 합니다.

정격·길이

BNC 수 코드의 정격 전압과
길이 [L] 구분

대부분 모델은 정격 전압 ≤30VAC ≤60VDC, 정격 전류 3A입니다. 7150-50Ω, 7166IEC, 7176IEC는 1,000 V CAT II 정격이며, 7181 ~ 7189 계열 가운데 SMD 클립 모델(7186 2A, 7188·7189 1A)은 전류 정격이 낮습니다. 길이 [L]은 100과 200 가운데 고를 수 있고, 7181 ~ 7189는 25로 정해져 있습니다.

사양

임피던스·끝단별
BNC 수 코드 28종 비교

모델끝단정격 전압정격 전류부품번호
7145개방≤30VAC ≤60VDC3A7145-[X]-[L]-#
7160Ø4mm 바나나 수 플러그 2개, 직선≤30VAC ≤60VDC3A7160-[X]-[L]-#
7170악어 클립 2개≤30VAC ≤60VDC3A7170-[X]-[L]-#
7175Ø4mm 바나나 수 플러그 2개, 적층≤30VAC ≤60VDC3A7175-[X]-[L]-#
7180SMD 테스트 클립 2개≤30VAC ≤60VDC3A7180-[X]-[L]-#
8145개방, RG58≤30VAC ≤60VDC3A8145-50-[L]-#
8150BNC 50Ω 수 플러그, RG58≤30VAC ≤60VDC3A8150-50-[L]-#
8160Ø4mm 바나나 수 플러그 2개, 직선, RG58≤30VAC ≤60VDC3A8160-50-[L]-#
8166Ø4mm 안전 바나나 수 플러그 2개, 직선, RG58≤30VAC ≤60VDC3A8166-50-[L]-#
8170악어 클립 2개, RG58≤30VAC ≤60VDC3A8170-50-[L]-#
8175Ø4mm 바나나 수 플러그 2개, 적층, RG58≤30VAC ≤60VDC3A8175-50-[L]-#
8176Ø4mm 안전 바나나 수 플러그 2개, 적층, RG58≤30VAC ≤60VDC3A8176-50-[L]-#
8180SMD 테스트 클립 2개, RG58≤30VAC ≤60VDC3A8180-50-[L]-#
7150-50ΩBNC 50Ω 수 플러그1 000 V CAT II3A7150IEC-50-[L]-#
7150-75ΩBNC 75Ω 수 플러그≤30VAC ≤60VDC3A7150-75-[L]-#
7166BNC 75Ω, 안전 바나나 수 플러그 2개, 직선≤30VAC ≤60VDC3A7166-75-[L]-#
7166IECBNC 50Ω, 안전 바나나 수 플러그 2개, 직선1 000 V CAT II3A7166IEC-50-[L]-#
7176BNC 75Ω, 안전 바나나 수 플러그 2개, 적층≤30VAC ≤60VDC3A7176-75-[L]-#
7176IECBNC 50Ω, 안전 바나나 수 플러그 2개, 적층1 000 V CAT II3A7176IEC-50-[L]-#
7181개방 (케이블 2가닥)≤30VAC ≤60VDC3A7181
7182좁은 포크 어댑터 2개≤30VAC ≤60VDC3A7182
7183좁은 포크 어댑터 2개≤30VAC ≤60VDC3A7183
7184Ø4mm 바나나 수 플러그 2개, 적층, 후퇴식 슬리브≤30VAC ≤60VDC3A7184
7185Ø4mm 바나나 수 플러그 2개, 적층≤30VAC ≤60VDC3A7185
7186SMD 테스트 클립 2개≤30VAC ≤60VDC2A7186
7187악어 클립 2개≤30VAC ≤60VDC3A7187
7188악어 클립 + SMD 테스트 클립≤30VAC ≤60VDC1A7188
7189SMD 클립 2개≤30VAC ≤60VDC1A7189

시리즈 공통 사양

항목사양
커넥터BNC 수 (한쪽)
임피던스 [X]50 또는 75 (7xxx 계열), 50 (8xxx 계열, RG58)
코드 길이 [L]100 또는 200 (7145 ~ 8180 계열), 25 (7181 ~ 7189)
포장 단위10개 (7145 ~ 8180 계열), 2개 (7181 ~ 7189)
접지 쪽 금속황동, 니켈 도금
중심 도체 금속황동, 금도금
절연 소재PP (SMD 클립 모델은 PP – PA6)

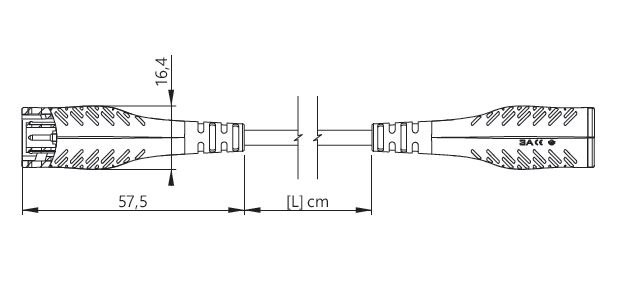

ELECTRO-PJP 7150-50Ω - BNC 플러그 케이블의 치수도
BNC 플러그 케이블의 치수도

활용 분야

BNC 수 테스트 코드로
장비와 측정 대상을 잇는 현장

  • BNC 수 단자 계측 장비 연결 — 장비의 BNC 케이블 끝에 클립이나 바나나 플러그를 달아 측정 대상과 잇습니다.
  • 교육용 실습 보드 배선 — 바나나 단자 실습 보드와 BNC 장비를 코드 한 개로 연결합니다.
  • 기판 테스트 포인트 측정 — SMD 클립을 부품에 물려 테스트 포인트 신호를 BNC 입력으로 가져옵니다.
  • 바나나 계열 단자 장비 연결 — Ø4mm 안전형·적층형 바나나 플러그 코드로 장비 단자에 연결합니다.

계측 라인 연결 순서

장비 출력에 코드를 연결한 뒤 끝단을 측정 지점에 물리세요. 임피던스가 다른 라인과 섞이지 않도록 코드와 장비 사양을 먼저 대조해야 합니다.

선택 가이드

임피던스와 정격으로 고르는
BNC 수 코드

이럴 때 (요구 조건)권장 모델선택 이유
50Ω RG58 케이블로 구성해야 할 때8145 ~ 81808xxx 계열은 50Ω RG58로 정해져 있어 이 조건에 바로 맞습니다.
임피던스를 50Ω과 75Ω 가운데 직접 정하고 싶을 때7145 · 7160 · 7170 · 7175 · 7180부품번호의 [X] 자리에 50 또는 75를 지정해 장비에 맞는 임피던스로 주문할 수 있습니다.
1,000 V CAT II 정격이 필요할 때7150-50Ω · 7166IEC · 7176IECIEC 구성 모델은 1 000 V CAT II 정격이라 높은 전압이 걸리는 회로에 맞습니다.
75Ω 신호선에 연결할 때7150-75Ω · 7166 · 7176임피던스가 75Ω으로 고정된 모델이라 75Ω 신호원에 맞습니다.
기판 가까이에서 짧은 코드가 필요할 때7181 ~ 7189길이 [L]이 25로 짧아 기판 근처 측정에 맞으며, 2개 단위로 포장됩니다.

구성·옵션

BNC 수 코드의 길이와 포장 단위

  • 코드 길이 [L] — 7145 ~ 8180 계열은 100 또는 200, 7181 ~ 7189는 25입니다.
  • 포장 단위 — 7145 ~ 8180 계열은 10개, 7181 ~ 7189는 2개 단위입니다.
  • 이어서 필요한 부품 — BNC 암 커넥터 코드는 7091 ~ 7099, 연장·분기 부품은 7039·7041 계열에서 고릅니다.
