Electro-PJP 7176IEC BNC 50Ω 플러그 w/ 4mm 스태커블 바나나 플러그 수컷 2개

1000 V CAT II 정격⁣ 50Ω BNC 수 코드

Electro-PJP 7176IEC BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 7176IEC는 1000 V CAT II 정격의 50Ω BNC 수(M) 테스트 코드(BNC Male Test Cord)로, 반대쪽에 Ø4mm 스태커블 안전 바나나 플러그(M) 2개가 달려 있습니다. 정격 전류는 3 A입니다. (주)테솔이 국내에 공식 공급합니다.

도금 구성은 접지 쪽 니켈, 중심 도체 금이며 모재는 황동입니다. 절연부는 PP로 되어 있고, 한 포장에 10개가 들어 있습니다.

7176과의 구분

7176IEC와 7176,⁣ 무엇이 다른가

두 모델은 바나나 플러그 형태가 같은 스태커블 안전 타입입니다. 7176IEC는 50Ω, 1000 V CAT II이고 7176은 75Ω, ≤30VAC ≤60VDC입니다. 50Ω 스태커블 구성에는 RG58 케이블을 사용하는 8176도 있습니다.

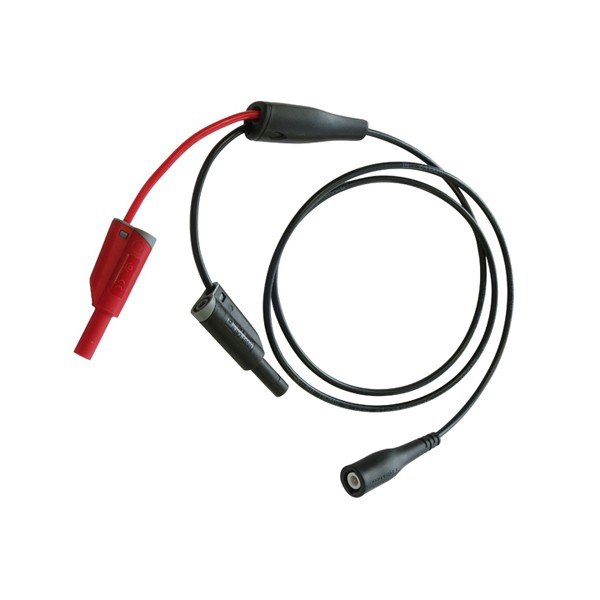

BNC 플러그와 스태커블 바나나 플러그 2개 케이블

사양

7176IEC 정격표

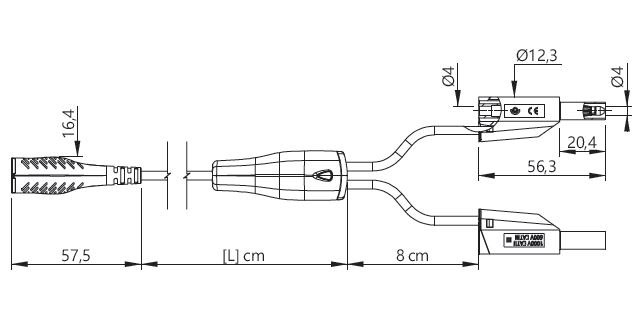

BNC 플러그와 스태커블 바나나 플러그 케이블 치수도

같은 계열

7176IEC의 형제 모델⁣ BNC 수 코드 27종

• 7145 — 반대쪽 개방형
• 7160 — Ø4mm 직선형 바나나 플러그 2개
• 7170 — 악어 클립 2개
• 7175 — Ø4mm 스태커블 바나나 플러그 2개
• 7180 — SMD 테스트 클립 2개
• 8145 — 반대쪽 개방형, RG58 케이블
• 8150 — BNC 50Ω 수 플러그, RG58 케이블
• 8160 — Ø4mm 직선형 바나나 플러그 2개, RG58 케이블
• 8166 — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, RG58 케이블
• 8170 — 악어 클립 2개, RG58 케이블
• 8175 — Ø4mm 스태커블 바나나 플러그 2개, RG58 케이블
• 8176 — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, RG58 케이블
• 8180 — SMD 테스트 클립 2개, RG58 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 1 000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그
• 7166 — 75Ω, Ø4mm 직선형 안전 바나나 플러그 2개
• 7166IEC — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, 1 000 V CAT II
• 7176 — 75Ω, Ø4mm 스태커블 안전 바나나 플러그 2개
• 7181 — 개방 케이블 2가닥, 2개 포장
• 7182 — BNC 수 코드, 2개 포장
• 7183 — 좁은 포크형 어댑터 2개
• 7184 — 후퇴식 슬리브가 달린 Ø4mm 스태커블 바나나 플러그 2개
• 7185 — Ø4mm 스태커블 바나나 플러그 2개, 2개 포장
• 7186 — SMD 테스트 클립 2개, 2 A
• 7187 — 악어 클립 2개, 2개 포장
• 7188 — 악어 클립 1개 + SMD 테스트 클립 1개, 1 A
• 7189 — SMD 클립 2개, 1 A
