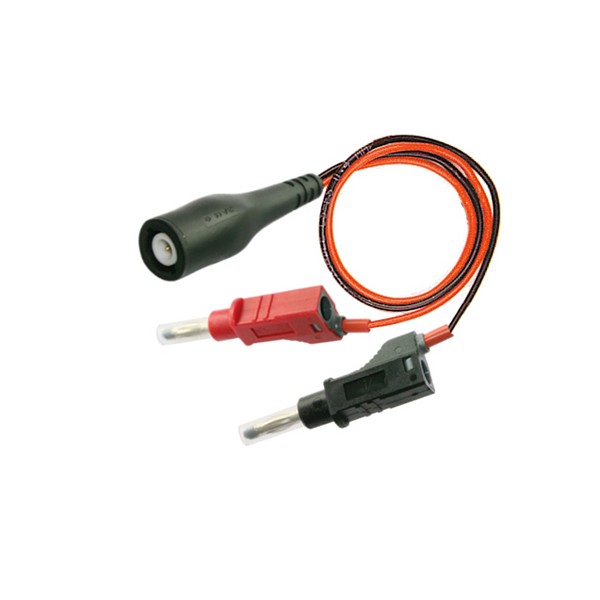

Electro-PJP 7184 BNC 플러그 수컷 w/ 슬리브(Retractable Sleeve)가 달린 4mm 스태커블 바나나 플러그 수컷 2개

후퇴식 슬리브가 달린⁣ Ø4mm 스태커블 플러그

Electro-PJP 7184 BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

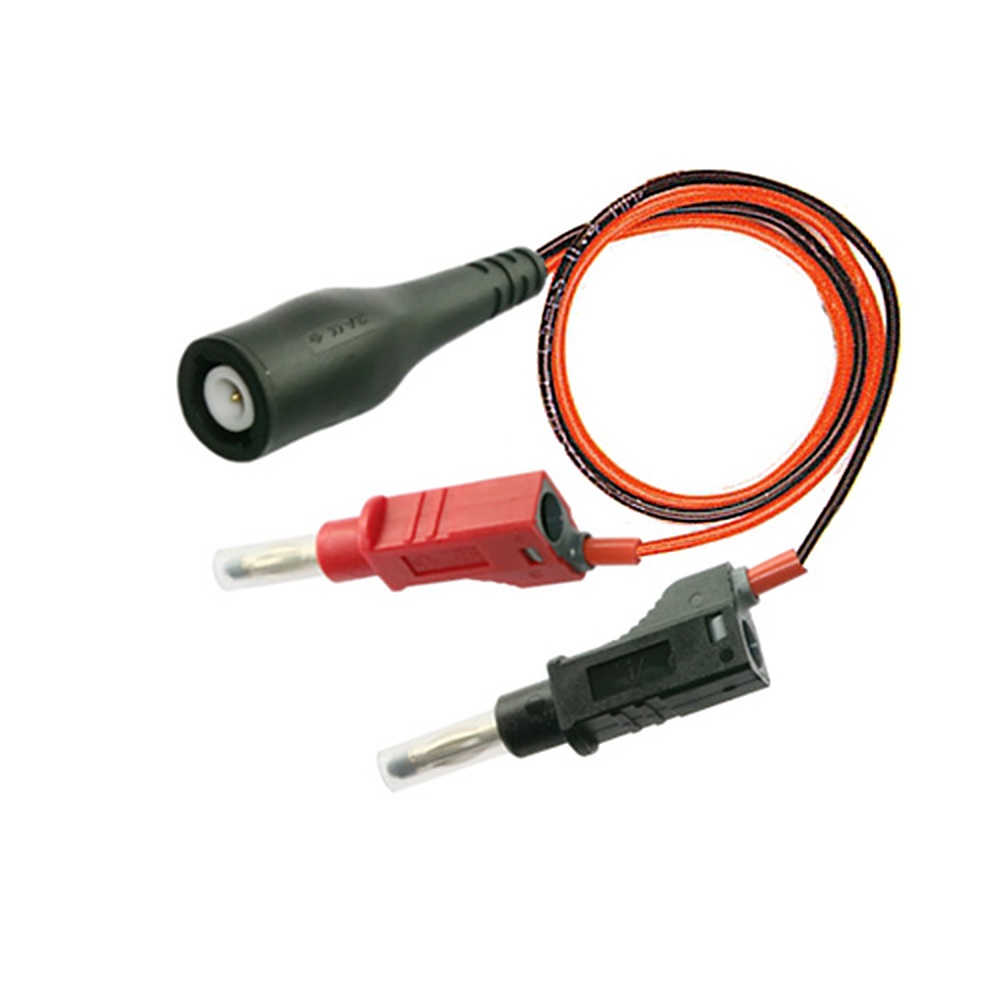

Electro-PJP 7184는 BNC 수(M) 커넥터의 반대쪽에 후퇴식 슬리브(Retractable Sleeve)가 달린 Ø4mm 스태커블 바나나 플러그(M) 2개를 단 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 정격은 ≤30VAC ≤60VDC, 3 A입니다. (주)테솔이 국내에 공식 공급합니다.

접점 금속은 황동이며 접지 쪽에 니켈, 중심 도체에 금도금이 적용됩니다. 절연부는 PP로 되어 있고, 한 포장에 2개가 들어 있습니다.

플러그 구조

7184 바나나 플러그의⁣ 슬리브 구성

플러그는 스태커블 타입이고 슬리브가 뒤로 밀려 들어가는 구조입니다. 같은 Ø4mm 스태커블 구성이면서 슬리브가 없는 모델은 7185이고 정격은 같습니다.

사양

7184 정격 요약

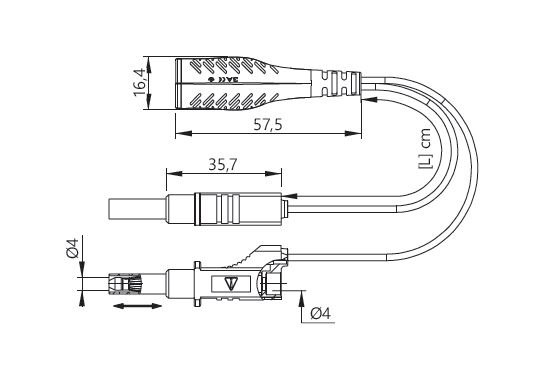

BNC 플러그와 슬리브형 바나나 플러그 케이블 치수도

같은 계열

7184 외에 고를 수 있는⁣ BNC 수 코드 27종

• 7145 — 반대쪽 개방형
• 7160 — Ø4mm 직선형 바나나 플러그 2개
• 7170 — 악어 클립 2개
• 7175 — Ø4mm 스태커블 바나나 플러그 2개
• 7180 — SMD 테스트 클립 2개
• 8145 — 반대쪽 개방형, RG58 케이블
• 8150 — BNC 50Ω 수 플러그, RG58 케이블
• 8160 — Ø4mm 직선형 바나나 플러그 2개, RG58 케이블
• 8166 — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, RG58 케이블
• 8170 — 악어 클립 2개, RG58 케이블
• 8175 — Ø4mm 스태커블 바나나 플러그 2개, RG58 케이블
• 8176 — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, RG58 케이블
• 8180 — SMD 테스트 클립 2개, RG58 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 1 000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그
• 7166 — 75Ω, Ø4mm 직선형 안전 바나나 플러그 2개
• 7166IEC — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, 1 000 V CAT II
• 7176 — 75Ω, Ø4mm 스태커블 안전 바나나 플러그 2개
• 7176IEC — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, 1 000 V CAT II
• 7181 — 개방 케이블 2가닥, 2개 포장
• 7182 — BNC 수 코드, 2개 포장
• 7183 — 좁은 포크형 어댑터 2개
• 7185 — Ø4mm 스태커블 바나나 플러그 2개, 2개 포장
• 7186 — SMD 테스트 클립 2개, 2 A
• 7187 — 악어 클립 2개, 2개 포장
• 7188 — 악어 클립 1개 + SMD 테스트 클립 1개, 1 A
• 7189 — SMD 클립 2개, 1 A

관련 제품

7184과 같은 BNC 계통의⁣ 다른 제품

• Electro-PJP BNC 암 테스트 코드 (7091 ~ 7099)
• Electro-PJP BNC-바나나 어댑터 (7023 ~ 7048, 21125 · 21130)
• Electro-PJP BNC 패널 · 분기 · 연장 · 조립 (7035 · 7039 · 7041 · 7149 · PINC/BNC)
