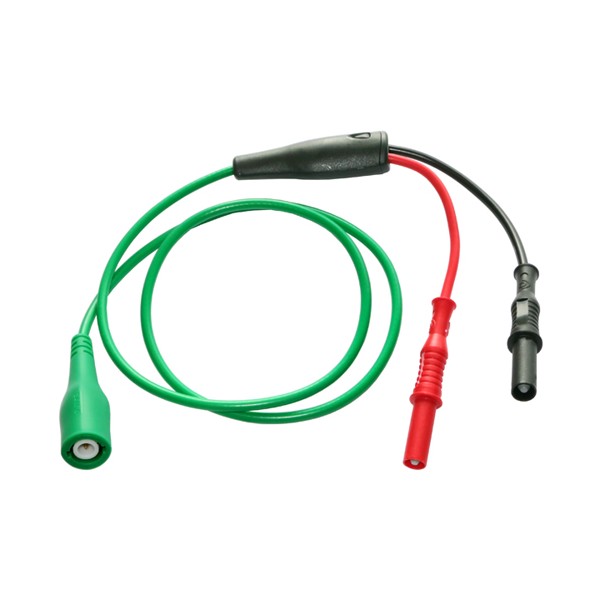

Electro-PJP 7166IEC BNC 50Ω 플러그 w/ 4mm 바나나 플러그 2개

BNC 수 한쪽에 Ø4mm⁣ 안전 플러그 2개

Electro-PJP 7166IEC BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 7166IEC는 50Ω BNC 수(M) 커넥터에 Ø4mm 직선형 안전 바나나 플러그(M) 2개를 단 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 정격은 1000 V CAT II, 3 A입니다. (주)테솔이 국내에 공식 공급합니다.

절연부는 PP이고, 접지 쪽은 황동에 니켈 도금, 중심 도체는 황동에 금도금을 입혔습니다. 포장은 10개 단위입니다.

연결 구성

7166IEC의 BNC 수와⁣ Ø4mm 플러그 방향

BNC 수(M) 쪽은 장비의 BNC 암(F) 단자에 꽂고, Ø4mm 쪽은 플러그(M) 2개이므로 소켓(F) 단자에 꽂습니다. 같은 50Ω 구성의 7176IEC는 바나나 플러그가 스태커블 타입입니다. 75Ω 구성은 7166, RG58 케이블을 사용하는 50Ω 구성은 8166입니다.

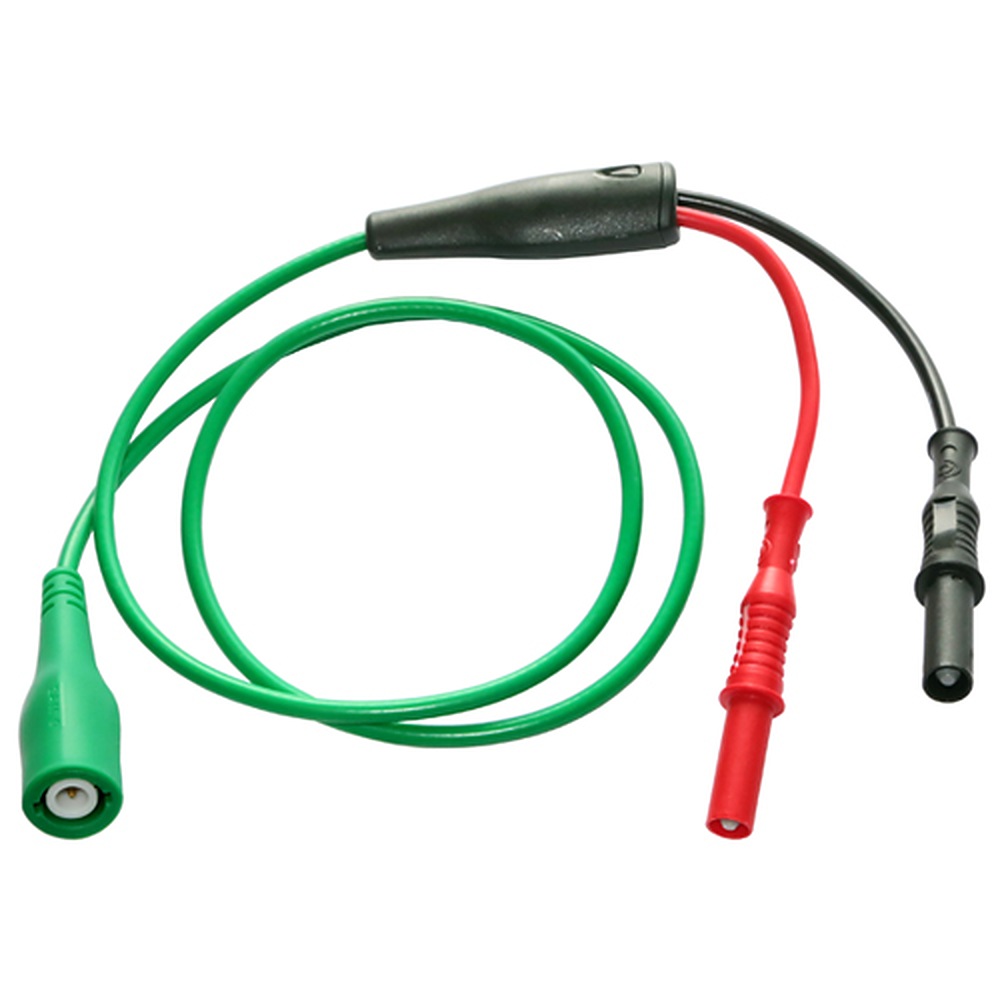

BNC 플러그와 바나나 플러그 2개로 갈라지는 케이블

사양

7166IEC 정격과⁣ 소재 사양

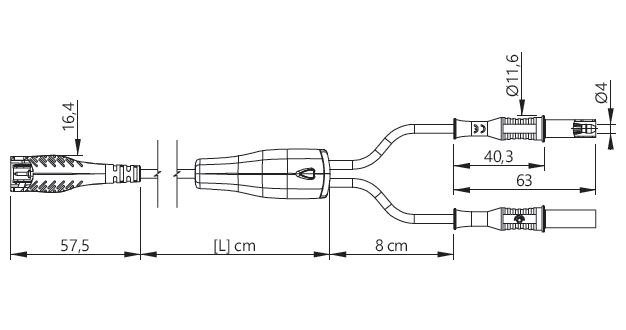

BNC 플러그와 바나나 플러그 분기 케이블 치수도

같은 계열

7166IEC 외 끝단 구성별⁣ BNC 수 코드 27종

• 7145 — 반대쪽 개방형
• 7160 — Ø4mm 직선형 바나나 플러그 2개
• 7170 — 악어 클립 2개
• 7175 — Ø4mm 스태커블 바나나 플러그 2개
• 7180 — SMD 테스트 클립 2개
• 8145 — 반대쪽 개방형, RG58 케이블
• 8150 — BNC 50Ω 수 플러그, RG58 케이블
• 8160 — Ø4mm 직선형 바나나 플러그 2개, RG58 케이블
• 8166 — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, RG58 케이블
• 8170 — 악어 클립 2개, RG58 케이블
• 8175 — Ø4mm 스태커블 바나나 플러그 2개, RG58 케이블
• 8176 — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, RG58 케이블
• 8180 — SMD 테스트 클립 2개, RG58 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 1 000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그
• 7166 — 75Ω, Ø4mm 직선형 안전 바나나 플러그 2개
• 7176 — 75Ω, Ø4mm 스태커블 안전 바나나 플러그 2개
• 7176IEC — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, 1 000 V CAT II
• 7181 — 개방 케이블 2가닥, 2개 포장
• 7182 — BNC 수 코드, 2개 포장
• 7183 — 좁은 포크형 어댑터 2개
• 7184 — 후퇴식 슬리브가 달린 Ø4mm 스태커블 바나나 플러그 2개
• 7185 — Ø4mm 스태커블 바나나 플러그 2개, 2개 포장
• 7186 — SMD 테스트 클립 2개, 2 A
• 7187 — 악어 클립 2개, 2개 포장
• 7188 — 악어 클립 1개 + SMD 테스트 클립 1개, 1 A
• 7189 — SMD 클립 2개, 1 A
