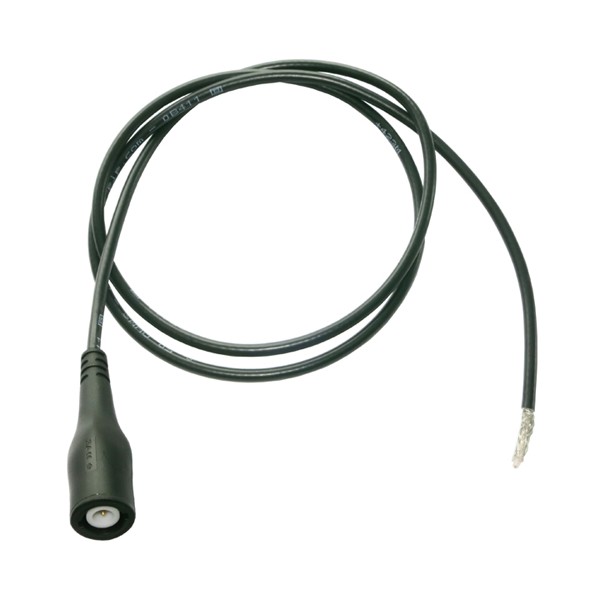

Electro-PJP 7145 BNC 플러그 수컷 (반대쪽 오픈 형)

개방 끝으로⁣ 직접 결선하는 코드

Electro-PJP 7145 BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 7145는 BNC 플러그(수) 반대쪽을 개방 끝으로 둔 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 케이블은 50Ω 또는 75Ω 가운데 고를 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

케이블 외경은 Ø3.9mm이며 반대쪽 끝은 단자나 기판에 맞춰 마감합니다. 정격은 ≤30VAC ≤60VDC, 3A이고 10개 단위로 포장됩니다.

임피던스

7145 케이블⁣ 50Ω·75Ω 선택

장비 입력 임피던스가 50Ω이면 50Ω 케이블을, 75Ω이면 75Ω 케이블을 고르세요. 같은 개방 끝 구성을 RG58 케이블로 원하면 8145가 있습니다.

사양

7145 정격과⁣ 소재 사양

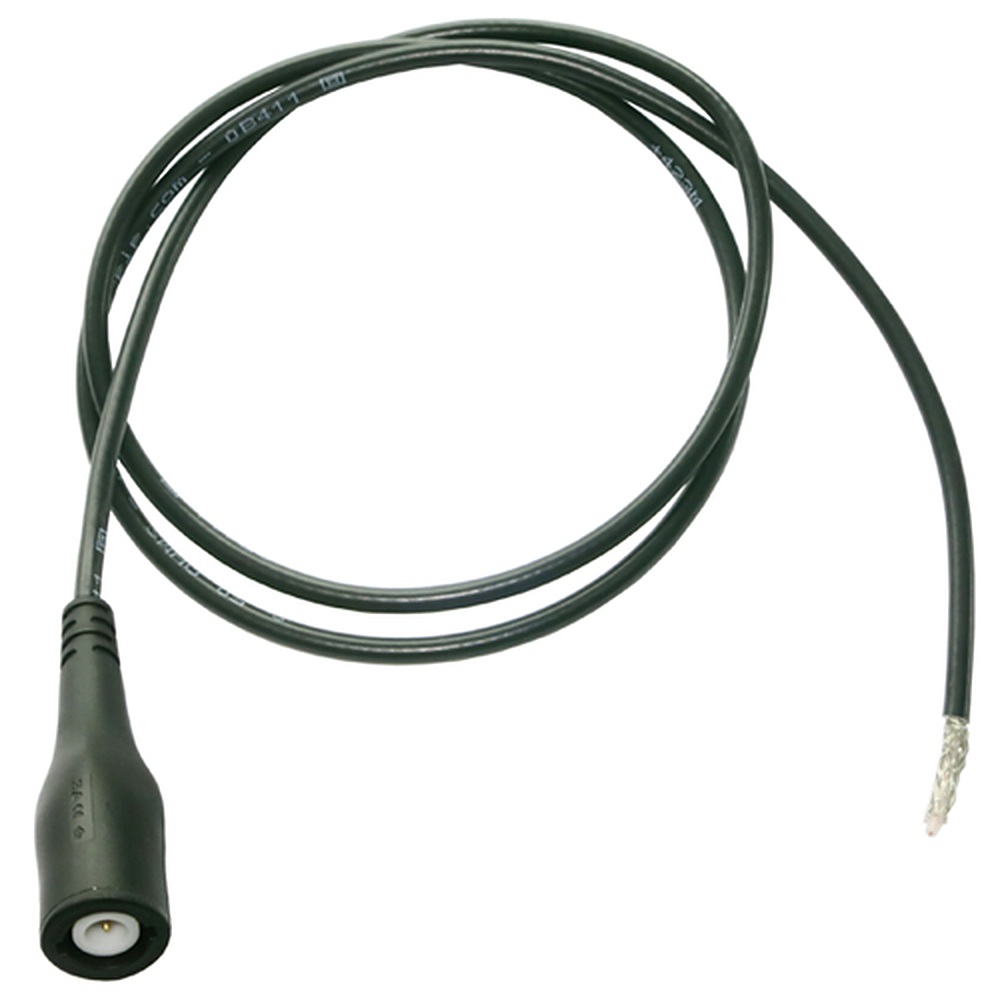

한쪽에 BNC 커넥터가 달린 검은색 케이블

같은 계열

7145와⁣ 같은 계열 모델

• 7160 — Ø4mm 직선형 바나나 수 플러그 2개, 50Ω·75Ω 케이블 선택
• 7170 — 악어 클립 2개, 50Ω·75Ω 케이블 선택
• 7175 — Ø4mm 적층형 바나나 수 플러그 2개, 50Ω·75Ω 케이블 선택
• 7180 — SMD 테스트 클립 2개, 3A, 50Ω·75Ω 케이블 선택
• 8145 — 개방 끝, RG58(50Ω) 케이블
• 8150 — BNC 50Ω 수 플러그, RG58(50Ω) 케이블
• 8160 — Ø4mm 직선형 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8166 — Ø4mm 안전형 직선 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8170 — 악어 클립 2개, RG58(50Ω) 케이블
• 8175 — Ø4mm 적층형 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8176 — Ø4mm 안전형 적층 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8180 — SMD 테스트 클립 2개, RG58(50Ω) 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 50Ω 케이블, 1000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그, 75Ω 케이블, ≤30VAC ≤60VDC
• 7166 — Ø4mm 안전형 직선 바나나 수 플러그 2개, 75Ω 케이블
• 7166IEC — Ø4mm 안전형 직선 바나나 수 플러그 2개, 50Ω 케이블, 1000 V CAT II
• 7176 — Ø4mm 안전형 적층 바나나 수 플러그 2개, 75Ω 케이블
• 7176IEC — Ø4mm 안전형 적층 바나나 수 플러그 2개, 50Ω 케이블, 1000 V CAT II
• 7181 — 개방 끝 케이블 2가닥, 2개 단위
• 7182 — 좁은 포크 어댑터 2개, 절연 PP, 2개 단위
• 7183 — 좁은 포크 어댑터 2개, 절연 PP – PA6, 2개 단위
• 7184 — 후퇴식 슬리브 Ø4mm 적층형 바나나 수 플러그 2개, 2개 단위
• 7185 — Ø4mm 적층형 바나나 수 플러그 2개, SIL 0.40 mm² 케이블, 2개 단위
• 7186 — SMD 테스트 클립 2개, 2A, 2개 단위
• 7187 — 악어 클립 2개, SIL 0.40 mm² 케이블, 2개 단위
• 7188 — 악어 클립 1개와 SMD 테스트 클립 1개, 1A
• 7189 — SMD 클립 2개, 1A

관련 제품

7145와 잇는⁣ BNC 배선 부품

• Electro-PJP BNC 암 테스트 코드 (7091 ~ 7099)
• Electro-PJP BNC-바나나 어댑터 (7023 ~ 7048, 21125 · 21130)
• Electro-PJP BNC 패널 · 분기 · 연장 · 조립 (7035 · 7039 · 7041 · 7149 · PINC/BNC)
